Solicitação de Orçamento (RFQ) para Fundição de Monocristal PWA 1483 para Pás de Turbina de Potência

Uma RFQ para pá de turbina de monocristal PWA 1483 deve definir o requisito da liga, o estado de entrega da pá, a orientação cristalina alvo, a sobremetal para usinagem da raiz e do aerofólio, o limite dos recursos de resfriamento, o requisito de tratamento térmico e as evidências de inspeção antes da comparação de preços. Apenas o nome do material não informa ao fornecedor se o comprador necessita de um bruto de fundição, uma pá semi-acabada ou um pacote de pá acabada. Também não define como a primeira peça será aceita.

A NewayAeroTech pode revisar projetos personalizados de pás de turbina de potência através de fundição de monocristal, suporte a aplicações de geração de energia, HIP, usinagem CNC de superligas e teste e análise de materiais. O projeto deve permanecer baseado em desenho e aprovado pelo comprador; a NewayAeroTech pode cotar o escopo de fabricação e inspeção, enquanto o comprador controla a validação final da aplicação.

Limite PWA 1483 Antes da Rota SX

O comprador deve declarar se a PWA 1483 é obrigatória no desenho ou se é apenas uma candidata a liga para revisão. Se o grau for obrigatório, o fornecedor deve cotar a rota SX em torno desse requisito. Se o grau ainda estiver em revisão, a RFQ deve solicitar comentários sobre fabricabilidade e riscos, e não uma decisão final de material sem a aprovação de engenharia do comprador. Essa distinção impede que a cotação desvie para substituição de ligas não suportadas.

O limite do material também deve incluir a condição de entrega. Um bruto de fundição pode deixar sobremetal na raiz, no aerofólio ou na plataforma para usinagem posterior pelo comprador. Uma pá semi-acabada pode incluir tratamento térmico, HIP, preparação de datum e usinagem preliminar. Um pacote acabado pode exigir usinagem CNC final, recursos de EDM ou furação, FPI, evidência de orientação, relatório CMM e outros registros. Cada limite altera o custo e a responsabilidade.

Controle de Orientação e Evidência de Defeitos de Grão

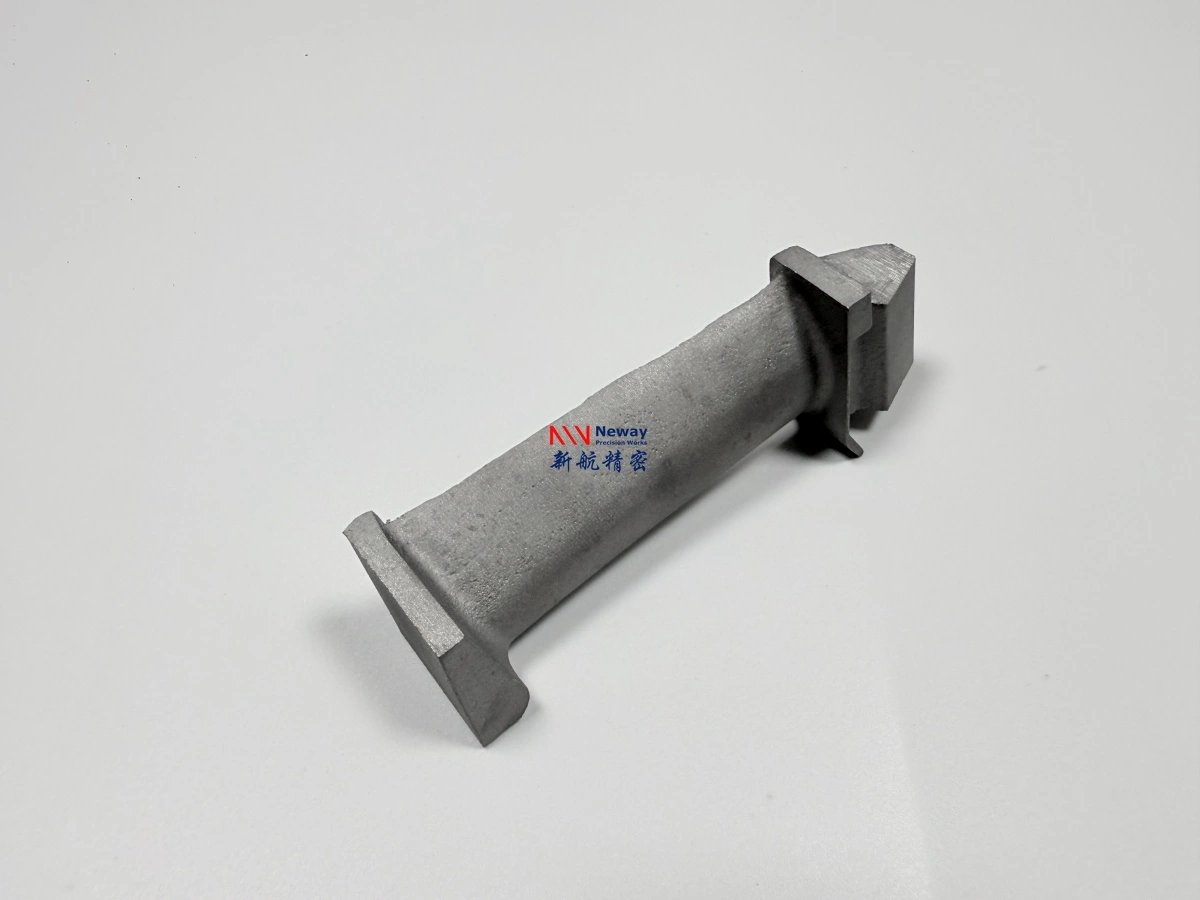

A fundição de pás de monocristal depende do controle do crescimento cristalino através do seletor, raiz da pá, plataforma e aerofólio. A RFQ deve declarar o requisito de orientação, o método de inspeção esperado e a regra de aceitação do comprador. Grãos estranhos, recristalização, limites de baixo ângulo, manchas (freckles) e indicações superficiais não são termos genéricos de qualidade; eles representam diferentes condições de rejeição ou revisão que devem estar vinculadas ao desenho e ao plano da primeira peça.

Os compradores devem definir quando a evidência de orientação é necessária. Alguns projetos necessitam de revisão de orientação antes da usinagem final, pois a usinagem posterior adiciona custo a uma peça que pode não passar na aceitação cristalina. Outros projetos podem exigir FPI após a usinagem ou acabamento final. A sequência deve ser escrita na RFQ para que o fornecedor não cote uma pá acabada enquanto o comprador realmente necessita de pontos de retenção intermediários.

Escopo da Raiz, Aerofólio, Plataforma e Recursos de Resfriamento

Uma pá de turbina de potência não é uma única superfície. A raiz necessita de sobremetal e allowance de usinagem para a geometria de fixação. O aerofólio necessita de controle de superfície e pode exigir discussão sobre recursos de resfriamento. A plataforma afeta a vedação e a interface do caminho do gás. Ponta, borda de fuga, borda de ataque e zonas de filete podem apresentar diferentes riscos de fundição e acabamento. O comprador deve marcar quais dimensões exigem relatório CMM e quais recursos permanecem como superfícies de referência.

O escopo dos recursos de resfriamento precisa de sua própria linha na cotação. O fornecedor pode cotar apenas o bruto de fundição SX, ou pode cotar EDM, furação ou inspeção de furos selecionados, dependendo da geometria e do requisito. Se o comprador realizar esses recursos em outro local, a fundição ainda precisa ter sobremetal e acesso suficientes para o trabalho subsequente.

As áreas da pá também devem ser separadas pelo momento da inspeção. O sobremetal da raiz pode ser verificado após a usinagem preliminar, pois o esquema de datum se torna mais claro. As superfícies do aerofólio podem precisar de revisão antes e depois do acabamento, pois indicações de fundição e marcas de manuseio são problemas diferentes. Os recursos da plataforma e da ponta podem necesitar de verificações dimensionais após o tratamento térmico, já que a distorção pode deslocar uma superfície que parecia aceitável na etapa de cera ou fundição. Escrever esses pontos de retenção na RFQ impede que o fornecedor trate a pá como um único item de inspeção final.

Sequência de Tratamento Térmico, HIP e Usinagem

As RFQs para pás PWA 1483 devem definir se o tratamento térmico e o HIP fazem parte do escopo do fornecedor. Essas etapas afetam quando a inspeção deve ocorrer e quanto sobremetal de usinagem deve permanecer. A usinagem CNC antes do ponto de retenção correto pode remover evidências ou adicionar custos antes da aceitação cristalina. Usinar muito tarde pode expor problemas de allowance após o processamento caro já ter sido concluído.

O comprador deve especificar se o fornecedor é responsável pela usinagem preliminar, preparação de datum, usinagem final da raiz, recursos de EDM ou apenas pelo sobremetal de fundição. A NewayAeroTech pode revisar a sequência de rotas e a viabilidade de fabricação com base em desenhos e requisitos. A cotação deve mostrar o que está incluído e o que permanece com o comprador.

Se o HIP for solicitado, a RFQ deve declarar se o comprador espera inspeção antes do HIP, após o HIP ou em ambas as etapas. Uma rota que aguarda até a usinagem final para todas as verificações pode ocultar qual etapa do processo criou o problema. Uma rota com pontos de retenção sensatos fornece ao comprador um feedback mais claro sobre a responsabilidade pela fundição, tratamento térmico, usinagem e inspeção.

Validação da Primeira Peça para Projetos de Pás SX

A primeira peça deve responder a mais de uma pergunta. Ela deve mostrar se a rota de fundição SX PWA 1483 pode produzir a orientação requerida, se o seletor e a geometria da pá suportam o requisito de limite de grão, se o allowance da raiz e da plataforma é suficiente para a usinagem e se a sequência de inspeção selecionada encontra defeitos relevantes antes que o comprador gaste dinheiro no próximo lote. Uma primeira peça aceita apenas pela aparência visual é muito fraca para este tipo de RFQ.

Os compradores devem decidir antes da cotação como as descobertas não conformes da primeira peça serão tratadas. Um pequeno desvio de orientação, indicação superficial, falta de sobremetal de usinagem ou problema no recurso de resfriamento pode desencadear rejeição, retrabalho controlado, revisão de design ou uma segunda amostra. O fornecedor precisa saber quais descobertas param o projeto e quais podem ser revisadas com a equipe de engenharia do comprador. Isso é especialmente importante quando a primeira amostra também é usada para congelar ferramentas, datums de usinagem e pontos de retenção de inspeção.

Limite de Reivindicação para Conteúdo de Material Relacionado ao Modelo

Nomes de materiais e terminologia de pás de turbina exigem limites cuidadosos. Um fornecedor pode cotar fabricação personalizada a partir de desenhos e especificações do cliente; não deve implicar status de peça de reposição original, aprovação do motor ou resultados de desempenho em campo sem evidências fornecidas pelo comprador. Para uma RFQ PWA 1483, a reivindicação útil é prática: revisão da rota de fundição, fabricação de amostras, pós-processamento, usinagem e suporte de inspeção para um projeto controlado pelo comprador.

A RFQ deve evitar pedir ao fornecedor que garanta o comportamento da aplicação apenas pelo nome da liga. Em vez disso, deve perguntar quais registros de fabricação podem ser fornecidos, onde estão os riscos do processo e o que a primeira peça deve provar. Isso torna a resposta do fornecedor útil para a revisão de engenharia do comprador.

Lista de Verificação da RFQ para Pás SX PWA 1483

Envie o desenho 2D, modelo 3D, nota de material PWA 1483, requisito de orientação, regra de aceitação de grão, estado de entrega, quantidade, requisito de tratamento térmico, requisito de HIP, superfícies de usinagem, escopo de recursos de resfriamento, requisito de FPI, dimensões de relatório CMM e quaisquer expectativas de Raios-X, TC, metalografia ou análise química. Se uma amostra for fornecida, declare se é uma referência desgastada ou fonte de geometria aprovada.

Uma RFQ forte para PWA 1483 permite à NewayAeroTech cotar a rota como um pacote de fabricação controlado: fundição SX, tratamento térmico ou HIP onde necessário, sobremetal de usinagem, pontos de retenção de inspeção e limite de validação do comprador. Também deve declarar se descobertas rejeitadas na primeira peça desencadeiam retrabalho, outra amostra ou revisão de design do lado do comprador. Isso é mais útil do que um pedido amplo de "preço de pá de monocristal".
