विमान इंजन टरबाइन सेक्शन घटकों का निर्माता - ब्लेड, NGV, श्राउड और सील सेगमेंट के लिए
NewayAeroTech उच्च-तापमान वाले एयरो इंजन, UAV टरबाइन और छोटे एयरोस्पेस प्रणोदन अनुप्रयोगों के लिए विमान इंजन टरबाइन सेक्शन घटकों का निर्माण करता है। हमारी विनिर्माण क्षमता में टरबाइन ब्लेड, नोज़ल गाइड वेन (NGV), स्टेटर वेन, टरबाइन श्राउड, सील सेगमेंट और अन्य एयरो इंजन हॉट सेक्शन घटक शामिल हैं, जिनके लिए नियंत्रित गैस-प्रवाह ज्यामिति, सुपरएलॉय सामग्री प्रदर्शन, परिशुद्ध मशीनिंग और निरीक्षण दस्तावेज़ीकरण की आवश्यकता होती है।
टरबाइन सेक्शन दहन सेक्शन, कंप्रेसर सेक्शन या निकास प्रणाली से भिन्न होता है। इसकी मुख्य आवश्यकताओं में एयरफॉइल सटीकता, थ्रोट क्षेत्र नियंत्रण, ब्लेड रूट और प्लेटफॉर्म मशीनिंग, हॉट-सेक्शन सीलिंग, क्रीप प्रतिरोध, ऑक्सीकरण प्रतिरोध, शीतलन सुविधा नियंत्रण, कोटिंग तैयारी और उच्च-तापमान आयामी स्थिरता शामिल हैं।
NewayAeroTech सिंगल क्रिस्टल कास्टिंग, डायरेक्शनल कास्टिंग, इक्विआक्स्ड क्रिस्टल कास्टिंग, वैक्यूम इन्वेस्टमेंट कास्टिंग, सुपरएलॉय CNC मशीनिंग, EDM, हीट ट्रीटमेंट, पोस्ट-प्रोसेसिंग, सामग्री सत्यापन, FPI, एक्स-रे, CMM निरीक्षण और अंतिम दस्तावेज़ीकरण के माध्यम से एयरोस्पेस और विमानन भागों के विनिर्माण का समर्थन करता है।
एयरो इंजन हॉट सेक्शन के लिए टरबाइन सेक्शन घटक
विमान इंजन टरबाइन सेक्शन घटक दहन सेक्शन के बाद सीधे उच्च-तापमान वाली गर्म गैस पथ में कार्य करते हैं। ये भाग इंजन की दक्षता और तापीय स्थिरता बनाए रखते हुए दहन गैस को निर्देशित करते हैं, गति बढ़ाते हैं, सील करते हैं और उससे ऊर्जा निकालते हैं।
NewayAeroTech निम्नलिखित के लिए कस्टम विनिर्माण का समर्थन करता है:

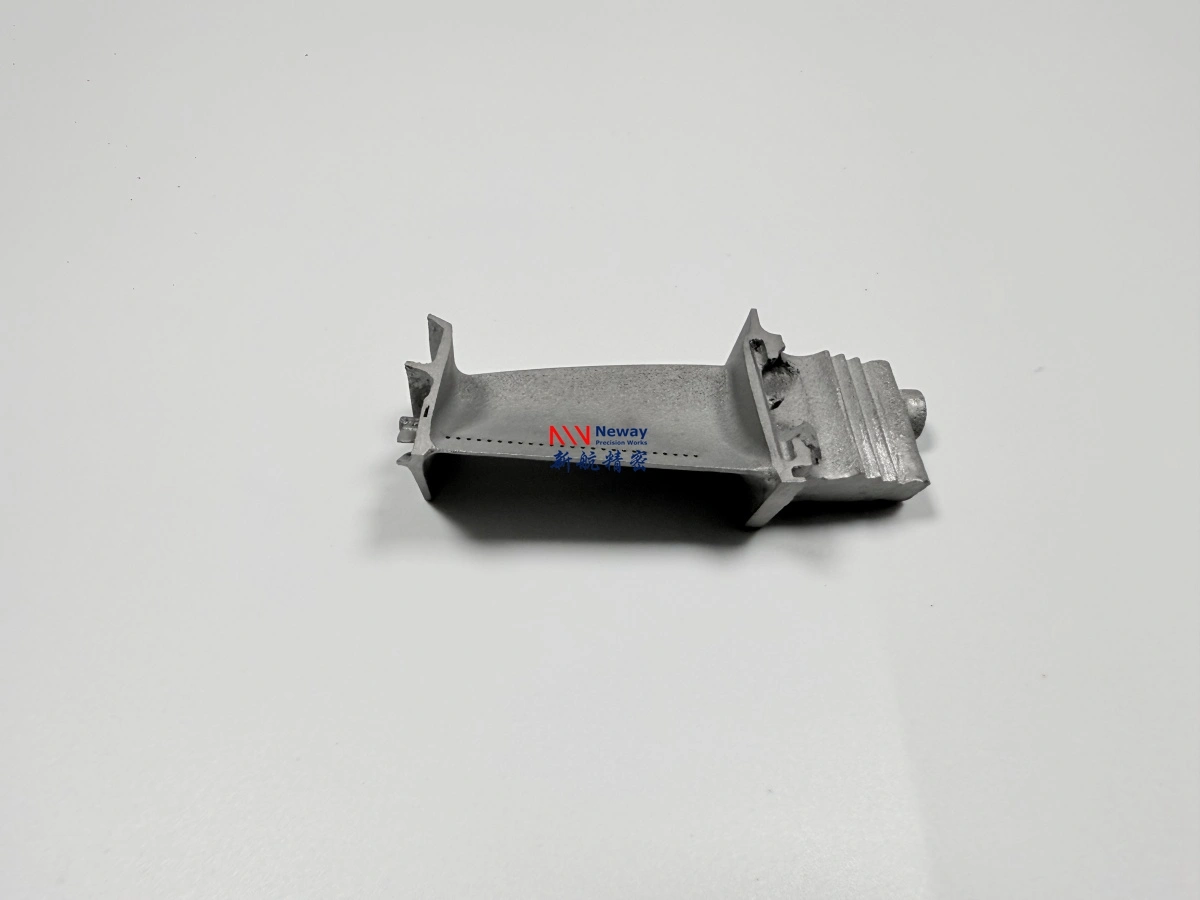

उच्च-तापमान एयरोस्पेस टरबाइन अनुप्रयोगों के लिए टरबाइन ब्लेड
नोज़ल गाइड वेन और एयरो इंजन NGV घटक
गैस-प्रवाह दिशा और स्टेज मिलान के लिए स्टेटर वेन
ब्लेड टिप क्लीयरेंस नियंत्रण के लिए टरबाइन श्राउड
सील सेगमेंट और हॉट-सेक्शन सीलिंग घटक
प्रोटोटाइप और छोटे बैच कार्यक्रमों के लिए कस्टम एयरो इंजन हॉट सेक्शन घटक
पूर्ण हॉट सेक्शन कार्यक्रमों के लिए, NewayAeroTech उच्च-तापमान उड़ान अनुप्रयोगों के लिए ब्लेड, वेन, NGV, नोज़ल, श्राउड और सेगमेंट सहित एयरो इंजन हॉट सेक्शन पार्ट्स विनिर्माण का भी समर्थन करता है।
एयरफॉइल सटीकता और गैस प्रवाह नियंत्रण
एयरफॉइल सटीकता टरबाइन सेक्शन घटकों के लिए सबसे महत्वपूर्ण आवश्यकताओं में से एक है। टरबाइन ब्लेड, NGV और स्टेटर वेन को नियंत्रित प्रेशर-साइड और सक्शन-साइड प्रोफाइल बनाए रखना चाहिए ताकि गैस प्रवाह कोण, वेग, दबाव वितरण और टरबाइन दक्षता स्थिर रहे।
नोज़ल गाइड वेन और स्टेटर वेन के लिए, थ्रोट क्षेत्र नियंत्रण विशेष रूप से महत्वपूर्ण है। यदि वेन-टू-वेन पास बहुत बड़ा या बहुत छोटा है, तो गैस वेग, दबाव अनुपात, टरबाइन प्रतिक्रिया और डाउनस्ट्रीम ब्लेड लोडिंग प्रभावित हो सकती है।
मुख्य गैस-प्रवाह नियंत्रण सुविधाओं में शामिल हैं:
एयरफॉइल प्रेशर-साइड और सक्शन-साइड प्रोफाइल सटीकता
लीडिंग एज और ट्रेलिंग एज ज्यामिति
NGV पास के बीच थ्रोट क्षेत्र स्थिरता
ब्लेड-टू-वेन प्रवाह संरेखण
प्लेटफॉर्म सीमा और गैस-पथ सतह नियंत्रण
कोटिंग या इंजन परीक्षण से पहले सतह की स्थिति
NGV-विशिष्ट परियोजनाओं के लिए, NewayAeroTech एयरो इंजन और UAV टरबाइन हॉट सेक्शन घटकों के लिए नोज़ल गाइड वेन निर्माता सेवाओं का समर्थन करता है।
SX, DS, या इक्विआक्स्ड कास्टिंग मार्गों का चयन
विमान इंजन टरबाइन सेक्शन घटकों के लिए कास्टिंग मार्ग का चयन घटक कार्य, तापमान जोखिम, लोडिंग स्थिति, सामग्री ग्रेड और ग्राहक विनिर्देश के अनुसार किया जाना चाहिए। सिंगल क्रिस्टल, डायरेक्शनल और इक्विआक्स्ड क्रिस्टल कास्टिंग अलग-अलग इंजीनियरिंग समस्याओं को हल करते हैं।
सिंगल क्रिस्टल कास्टिंग का उपयोग उन्नत टरबाइन ब्लेड के लिए किया जाता है जहां क्रीप प्रतिरोध और क्रिस्टल ओरिएंटेशन महत्वपूर्ण हैं। डायरेक्शनल कास्टिंग चुनिंदा ब्लेड और वेन घटकों के लिए उपयुक्त है जिन्हें मुख्य तनाव दिशा के साथ नियंत्रित ग्रेन ग्रोथ की आवश्यकता होती है। इक्विआक्स्ड क्रिस्टल कास्टिंग कई स्थिर हॉट सेक्शन घटकों, включая NGV, स्टेटर वेन, श्राउड और सील सेगमेंट के लिए व्यावहारिक है।
कास्टिंग मार्ग | विशिष्ट टरबाइन सेक्शन उपयोग | चयन तर्क |
|---|---|---|
सिंगल क्रिस्टल कास्टिंग | उन्नत टरबाइन ब्लेड | जब उच्च-तापमान क्रीप प्रतिरोध और क्रिस्टल ओरिएंटेशन की आवश्यकता हो तो उपयोग किया जाता है |
डायरेक्शनल कास्टिंग | क्रीप-प्रतिरोधी ब्लेड और चुनिंदा वेन | मुख्य लोडिंग दिशा के साथ ग्रेन संरचना को नियंत्रित करता है |
इक्विआक्स्ड क्रिस्टल कास्टिंग | NGV, स्टेटर वेन, श्राउड और सील सेगमेंट | कई स्थिर एयरो इंजन हॉट सेक्शन पार्ट्स के लिए उपयुक्त |
वैक्यूम इन्वेस्टमेंट कास्टिंग | ब्लेड, वेन, श्राउड और जटिल हॉट सेक्शन घटक | परिशुद्ध फिनिशिंग से पहले निकट-नेट-शेप सुपरएलॉय ज्यामिति बनाता है |
वैक्यूम इन्वेस्टमेंट कास्टिंग का अक्सर एयरफॉइल, प्लेटफॉर्म, श्राउड और गैस-पथ ज्यामिति वाले जटिल सुपरएलॉय टरबाइन सेक्शन घटकों के लिए आधार मार्ग के रूप में उपयोग किया जाता है।
ब्लेड रूट, प्लेटफॉर्म और सीलिंग फेस
कास्टिंग निकट-नेट-शेप टरबाइन घटक बनाती है, लेकिन CNC मशीनिंग अंतिम असेंबली सटीकता को नियंत्रित करती है। विमान टरबाइन सेक्शन घटकों को अक्सर सटीक ब्लेड रूट, प्लेटफॉर्म, सीलिंग फेस, पोजिशनिंग डेटम, माउंटिंग रेफरेंस और सेगमेंट इंटरफेस की आवश्यकता होती है।
NewayAeroTech निकेल-आधारित, कोबाल्ट-आधारित और अन्य उच्च-तापमान वाले एयरो इंजन टरबाइन घटकों के लिए सुपरएलॉय CNC मशीनिंग प्रदान करता है।
महत्वपूर्ण CNC मशीनिंग सुविधाओं में शामिल हैं:
फिर ट्री रूट, डॉवटेल रूट और ब्लेड अटैचमेंट सुविधाएं
ब्लेड प्लेटफॉर्म और प्लेटफॉर्म सीलिंग सतहें
NGV और स्टेटर वेन ऊपरी और निचले प्लेटफॉर्म फेस
श्राउड आर्क सतहें और सील सेगमेंट संपर्क फेस
माउंटिंग सतहें, पोजिशनिंग छेद, स्लॉट और असेंबली डेटम
ड्राइंग द्वारा आवश्यक होने पर स्थानीय एज ब्लेंडिंग और सतह फिनिशिंग
टरबाइन ब्लेड परियोजनाओं के लिए, NewayAeroTech सुपरएलॉय कास्टिंग से लेकर रूट मशीनिंग, कूलिंग फीचर प्रोसेसिंग, पोस्ट-प्रोसेसिंग और निरीक्षण तक विमान इंजन ब्लेड विनिर्माण का समर्थन करता है।
क्रीप और ऑक्सीकरण प्रतिरोध के लिए सुपरएलॉय
विमान इंजन टरबाइन सेक्शन घटकों को ऐसी सामग्रियों की आवश्यकता होती है जो उच्च तापमान, ऑक्सीकरण, तापीय थकान और गैस-पथ एक्सपोजर के तहत_strength और स्थिरता बनाए रख सकें। सामग्री चयन घटक स्थिति, ब्लेड या वेन कार्य, टरबाइन तापमान, कोटिंग प्रणाली और ग्राहक विनिर्देश पर निर्भर करता है।
सामान्य सामग्री परिवारों में CMSX श्रृंखला मिश्र धातु, Rene मिश्र धातु, Inconel मिश्र धातु, Stellite मिश्र धातु, सिंगल क्रिस्टल मिश्र धातु, डायरेक्शनल सॉलिडिफिकेशन मिश्र धातु और अन्य निकेल- या कोबाल्ट-आधारित सुपरएलॉय शामिल हैं।
NewayAeroTech चुनिंदा सिंगल क्रिस्टल हॉट-सेक्शन अनुप्रयोगों के लिए CMSX श्रृंखला वैक्यूम इन्वेस्टमेंट कास्टिंग, उन्नत एयरोस्पेस टरबाइन घटकों के लिए Rene मिश्र धातु वैक्यूम इन्वेस्टमेंट कास्टिंग, और कोबाल्ट-आधारित उच्च-तापमान और घिसाव-प्रतिरोधी टरबाइन अनुप्रयोगों के लिए Stellite मिश्र धातु वैक्यूम इन्वेस्टमेंट कास्टिंग का समर्थन करता है।
सामग्री परिवार | विशिष्ट टरबाइन सेक्शन उपयोग | चयन विचार |
|---|---|---|
CMSX श्रृंखला | सिंगल क्रिस्टल टरबाइन ब्लेड अनुप्रयोग | उन्नत उच्च-तापमान ब्लेड आवश्यकताओं के लिए चुना गया |
Rene मिश्र धातु | उच्च-तापमान ब्लेड, वेन और हॉट सेक्शन घटक | उन्नत टरबाइन सेवा के लिए उपयोग किया जाता है जहां strength और ऑक्सीकरण प्रतिरोध की आवश्यकता होती है |
Inconel मिश्र धातु | ब्लेड, NGV, वेन, श्राउड और सील सेगमेंट | एयरो इंजन हॉट सेक्शन पार्ट्स के लिए सामान्य निकेल-आधारित सुपरएलॉय परिवार |
Stellite मिश्र धातु | सील सेगमेंट, श्राउड संपर्क क्षेत्र और कोबाल्ट-आधारित हॉट-सेक्शन पार्ट्स | जहां घिसाव प्रतिरोध, हॉट जंग प्रतिरोध या कोबाल्ट मिश्र धातु व्यवहार की आवश्यकता हो, वहीं इसकी समीक्षा की जाती है |
सिंगल क्रिस्टल मिश्र धातु | उन्नत टरबाइन ब्लेड | जब क्रीप प्रतिरोध और ग्रेन बाउंड्री उन्मूलन की आवश्यकता हो तो उपयोग किया जाता है |
उड़ान से संबंधित टरबाइन सेक्शन घटकों के लिए, सामग्री प्रतिस्थापन की सावधानीपूर्वक समीक्षा की जानी चाहिए। चुनी गई मिश्र धातु को ड्राइंग आवश्यकताओं, परीक्षण उद्देश्यों, संचालन तापमान, कोटिंग योजनाओं और निरीक्षण मानकों का पालन करना चाहिए।
शीतलन सुविधाओं के लिए EDM और पोस्ट-प्रोसेस
कई टरबाइन ब्लेड, NGV और उच्च-तापमान टरबाइन सेक्शन घटकों में कूलिंग होल, कूलिंग स्लॉट, पतले स्थानीय फीचर और मशीन करने में कठिन विवरण शामिल होते हैं। ये सुविधाएं स्थानीय धातु के तापमान को कम करने और हॉट-सेक्शन टिकाऊपन को बेहतर बनाने में मदद करती हैं, लेकिन वे विनिर्माण जटिलता को भी बढ़ाती हैं।
EDM कठोर सुपरएलॉय में छोटे छेद, स्लॉट, तीखे स्थानीय फीचर और टूल-एक्सेस-सीमित ज्यामिति का समर्थन कर सकता है। EDM या मशीनिंग के बाद, टरबाइन सेक्शन पार्ट्स को हीट ट्रीटमेंट, HIP समीक्षा, तनाव राहत, बर्रिंग हटाने, सफाई और कोटिंग तैयारी की आवश्यकता हो सकती है।
NewayAeroTech उच्च-तापमान टरबाइन घटकों के लिए सुपरएलॉय पोस्ट प्रोसेस का समर्थन करता है जिन्हें डिलीवरी, कोटिंग या इंजन परीक्षण से पहले नियंत्रित फिनिशिंग की आवश्यकता होती है।
कूलिंग फीचर और पोस्ट-प्रोसेस नियंत्रण में शामिल होना चाहिए:
कूलिंग होल व्यास, स्थिति, कोण और पैटर्न स्थिरता
स्लॉट चौड़ाई, एज स्थिति और एयरफ्लो पास स्वच्छता
आवश्यक होने पर EDM के बाद रीकास्ट लेयर नियंत्रण
एयरफॉइल एज, प्लेटफॉर्म, छेद और सील फीचर के चारों ओर बर्रिंग हटाना
सामग्री आवश्यकताओं के अनुसार हीट ट्रीटमेंट और तनाव राहत
ऑक्सीकरण-प्रतिरोधी कोटिंग या थर्मल बैरियर कोटिंग से पहले सतह तैयारी
प्लेटफॉर्म, छेद, रूट और सील फेस के लिए कोटिंग भत्ता और मास्किंग नियंत्रण
यदि कोटिंग की आवश्यकता है, तो अंतिम मशीनिंग और छेद प्रोसेसिंग से पहले कोटिंग मोटाई पर विचार किया जाना चाहिए। कोटिंग बिल्डअप थ्रोट क्षेत्र, ब्लेड टिप क्लीयरेंस, कूलिंग होल आकार, सील सतहों और असेंबली फिट को प्रभावित कर सकता है।
टरबाइन ब्लेड, NGV और श्राउड के लिए निरीक्षण
विमान इंजन टरबाइन सेक्शन घटकों के निरीक्षण में गैस-पथ ज्यामिति, सामग्री स्थिति, कास्टिंग ध्वनि, मशीनिंग सटीकता, सतह गुणवत्ता और कोटिंग तैयारी को सत्यापित किया जाना चाहिए। निरीक्षण आवश्यकताओं की पुष्टि कोटेशन और उत्पादन से पहले की जानी चाहिए।
निरीक्षण आइटम | क्या जांचें | यह क्यों महत्वपूर्ण है |
|---|---|---|
एयरफॉइल प्रोफाइल | ब्लेड, NGV और वेन प्रेशर साइड, सक्शन साइड, लीडिंग एज, ट्रेलिंग एज, ट्विस्ट | गैस प्रवाह, वायुगतिकीय प्रदर्शन और टरबाइन दक्षता को नियंत्रित करता है |
थ्रोट क्षेत्र | NGV पास, वेन-टू-वेन स्थिरता, नोज़ल प्रवाह क्षेत्र | गैस वेग, दबाव वितरण और टरबाइन स्टेज मिलान को प्रभावित करता है |
CMM निरीक्षण | रूट, प्लेटफॉर्म, सीलिंग फेस, माउंटिंग फीचर, डेटम और सेगमेंट इंटरफेस | आयामी सटीकता और असेंबली फिट की पुष्टि करता है |
FPI | सतह दरारें और खुले दोष | कोटिंग, असेंबली या परीक्षण से पहले दरार के जोखिम को कम करता है |
एक्स-रे या CT | आंतरिक संकुचन, सरंध्रता, समावेशन, छिपे हुए कास्टिंग दोष | उच्च-तापमान घटकों में कास्टिंग ध्वनि को सत्यापित करता है |
ग्रेन संरचना | सिंगल क्रिस्टल, डायरेक्शनल या इक्विआक्स्ड कास्टिंग संरचना आवश्यकता | पुष्टि करता है कि कास्टिंग मार्ग घटक डिजाइन आवश्यकता से मेल खाता है |
सामग्री सत्यापन | मिश्र धातु ग्रेड, रासायनिक संरचना, सामग्री प्रमाणपत्र, हीट ट्रीटमेंट रिकॉर्ड | ट्रेसबिलिटी और विनिर्देश अनुपालन का समर्थन करता है |
उड़ान से संबंधित घटक गुणवत्ता योजना के लिए, NewayAeroTech ग्राहक आवश्यकताओं के अनुसार परीक्षण उपकरण और परियोजना-विशिष्ट गुणवत्ता नियंत्रण योजना के माध्यम से निरीक्षण समीक्षा का समर्थन कर सकता है।
टरबाइन सेक्शन पार्ट्स कोट कैसे प्राप्त करें
विमान इंजन टरबाइन सेक्शन घटकों का सटीक कोटेशन देने के लिए, ग्राहकों को घटक कार्य, ज्यामिति, सामग्री, कास्टिंग मार्ग, मशीनिंग आवश्यकताओं, कोटिंग और निरीक्षण मानकों से संबंधित तकनीकी जानकारी प्रदान करनी चाहिए।
एक पूर्ण RFQ में शामिल होना चाहिए:
इंजन प्रकार, टरबाइन स्टेज, घटक नाम, पार्ट नंबर और यदि उपलब्ध हो तो संशोधन स्तर
सहिष्णुता, डेटम, सामग्री नोट्स और निरीक्षण आवश्यकताओं के साथ 2D ड्राइंग
ब्लेड, NGV, स्टेटर वेन, श्राउड या सील सेगमेंट के लिए 3D CAD मॉडल
आवश्यक सामग्री ग्रेड, जैसे CMSX, Rene, Inconel, Stellite, या सिंगल क्रिस्टल मिश्र धातु
कास्टिंग मार्ग आवश्यकता, जैसे सिंगल क्रिस्टल, डायरेक्शनल, इक्विआक्स्ड, या वैक्यूम इन्वेस्टमेंट कास्टिंग
ब्लेड रूट, प्लेटफॉर्म, सीलिंग फेस, थ्रोट क्षेत्र, कूलिंग होल या श्राउड इंटरफेस आवश्यकताएं
हीट ट्रीटमेंट, HIP, कोटिंग, सतह फिनिश या पोस्ट-प्रोसेसिंग आवश्यकताएं
निरीक्षण आवश्यकताएं जैसे एयरफॉइल रिपोर्ट, थ्रोट क्षेत्र रिपोर्ट, CMM, FPI, एक्स-रे, CT, ग्रेन संरचना, सामग्री रिपोर्ट या फर्स्ट आर्टिकल रिपोर्ट
प्रोटोटाइप, सत्यापन बैच, छोटे बैच उत्पादन या दीर्घकालिक आपूर्ति के लिए मात्रा
डिलीवरी शेड्यूल, पैकेजिंग, दस्तावेज़ीकरण और परीक्षण उद्देश्य
यदि परियोजना किसी मौजूदा नमूने पर आधारित है, तो ग्राहकों को नमूना फोटो, स्कैन डेटा, सामग्री जानकारी, कोटिंग स्थिति, घिसे हुए क्षेत्र और कार्यात्मक असेंबली नोट्स प्रदान करने चाहिए।
निष्कर्ष
विमान इंजन टरबाइन सेक्शन घटकों को उन्नत सुपरएलॉय विनिर्माण, सटीक गैस-प्रवाह ज्यामिति, नियंत्रित कास्टिंग संरचना, CNC-मशीन्ड रूट और प्लेटफॉर्म, कूलिंग फीचर नियंत्रण, पोस्ट-प्रोसेसिंग और कड़े निरीक्षण की आवश्यकता होती है। इन घटकों में टरबाइन ब्लेड, नोज़ल गाइड वेन, स्टेटर वेन, टरबाइन श्राउड, सील सेगमेंट और अन्य एयरो इंजन हॉट सेक्शन घटक शामिल हैं।
NewayAeroTech सिंगल क्रिस्टल कास्टिंग, डायरेक्शनल कास्टिंग, इक्विआक्स्ड क्रिस्टल कास्टिंग, वैक्यूम इन्वेस्टमेंट कास्टिंग, सुपरएलॉय CNC मशीनिंग, EDM, हीट ट्रीटमेंट, पोस्ट-प्रोसेसिंग, CMSX, Rene, Inconel, Stellite मिश्र धातु विनिर्माण, एयरफॉइल निरीक्षण, थ्रोट क्षेत्र निरीक्षण, CMM, FPI, एक्स-रे, ग्रेन संरचना समीक्षा और अंतिम दस्तावेज़ीकरण के माध्यम से कस्टम टरबाइन सेक्शन घटक विनिर्माण का समर्थन करता है।
टरबाइन सेक्शन पार्ट्स कोटेशन के लिए, कृपया ब्लेड, NGV, स्टेटर वेन, श्राउड या सील सेगमेंट ड्राइंग, 3D CAD फाइलें, सामग्री आवश्यकताएं, कास्टिंग मार्ग आवश्यकताएं, कूलिंग फीचर विवरण, निरीक्षण मानक, मात्रा और डिलीवरी लक्ष्य भेजें। NewayAeroTech आपके विमान इंजन टरबाइन सेक्शन घटकों के लिए सबसे उपयुक्त विनिर्माण मार्ग की समीक्षा कर सकता है।
