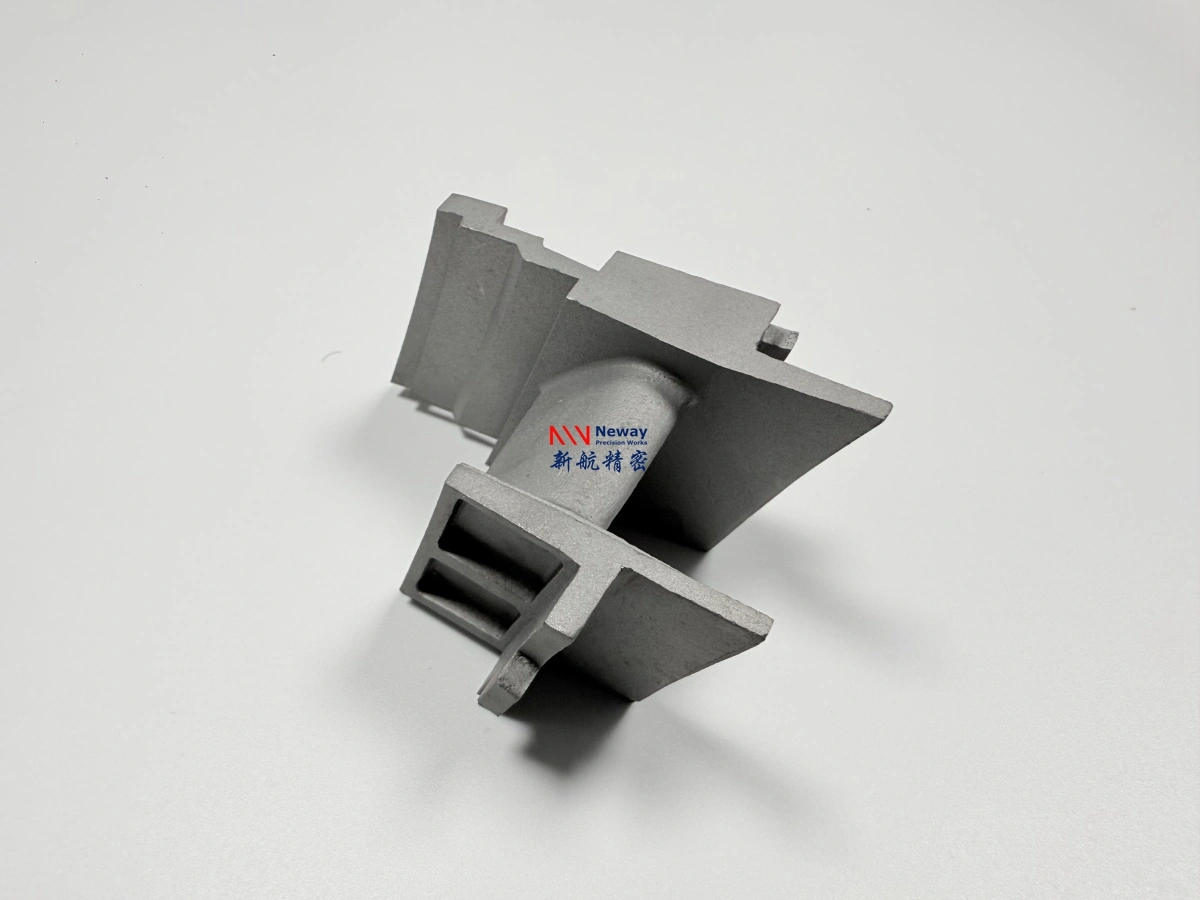

एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स निर्माता थर्मल शील्ड्स और ट्रांजिशन डक्ट्स के लिए

NewayAeroTech विमान इंजन, यूएवी टरबाइन सिस्टम, छोटे प्रणोदन सिस्टम और उच्च-तापमान डाउनस्ट्रीम इंजन असेंबली के लिए एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स का निर्माण करता है। हमारी विनिर्माण सीमा में एग्जॉस्ट कोन, ट्रांजिशन डक्ट्स, थर्मल शील्ड्स, उच्च-तापमान एग्जॉस्ट पार्ट्स, ऊष्मा-प्रतिरोधी डाउनस्ट्रीम घटक, और प्रोटोटाइप तथा कम मात्रा वाले एयरोस्पेस परियोजनाओं के लिए कस्टम एग्जॉस्ट हार्डवेयर शामिल हैं।

एग्जॉस्ट सेक्शन घटक दहन लाइनर, टरबाइन ब्लेड, NGVs और कंप्रेसर व्हील्स से भिन्न होते हैं। उनकी मुख्य इंजीनियरिंग आवश्यकताएं गर्म एग्जॉस्ट प्रवाह प्रबंधन, डाउनस्ट्रीम तापीय सुरक्षा, एग्जॉस्ट कोन ज्यामिति नियंत्रण, पतली दीवार स्थिरता, ऑक्सीकरण प्रतिरोध, तापीय विरूपण नियंत्रण, सतह तैयारी और आसन्न इंजन संरचनाओं के साथ विश्वसनीय फिट-अप हैं।

NewayAeroTech एयरोस्पेस और विमानन भागों के विनिर्माण का समर्थन सुपरमिश्र धातु रूपण, वैक्यूम निवेश कास्टिंग, सीएनसी मशीनिंग, ईडीएम, गहरे छिद्र ड्रिलिंग, हीट ट्रीटमेंट, पोस्ट-प्रोसेसिंग, सतह तैयारी, सामग्री सत्यापन, आयामी निरीक्षण, एफपीआई (FPI) और अंतिम दस्तावेज़ीकरण के माध्यम से करता है।

उच्च-तापमान इंजन सिस्टम के लिए एग्जॉस्ट सेक्शन घटक

एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स दहन और टरबाइन सेक्शन के डाउनस्ट्रीम स्थित होते हैं। ये गर्म एग्जॉस्ट गैस को निर्देशित करते हैं, निकटवर्ती संरचनाओं को तापीय जोखिम से बचाते हैं, एग्जॉस्ट प्रवाह स्थिरता का समर्थन करते हैं और उच्च-तापमान संचालन स्थितियों के तंत्र विश्वसनीय यांत्रिक फिट-अप बनाए रखते हैं।

NewayAeroTech कस्टम विनिर्माण का समर्थन करता है:

• विमान इंजन और यूएवी टरबाइन सिस्टम के लिए एग्जॉस्ट कोन

• ट्रांजिशन डक्ट्स और डाउनस्ट्रीम हॉट गैस ट्रांसफर संरचनाएं

• थर्मल शील्ड्स और स्थानीय ऊष्मा सुरक्षा घटक

• उच्च-तापमान एग्जॉस्ट डक्ट्स और एग्जॉस्ट से संबंधित संरचनाएं

• ऊष्मा-प्रतिरोधी डाउनस्ट्रीम इंजन घटक

• एयरोस्पेस प्रणोदन परीक्षण के लिए कस्टम प्रोटोटाइप एग्जॉस्ट पार्ट्स

व्यापक तापीय सिस्टम परियोजनाओं के लिए, NewayAeroTech एयरोस्पेस दहन और एग्जॉस्ट पार्ट्स विनिर्माण का भी समर्थन करता है, जिसमें दहन लाइनर, फ्लेम ट्यूब, एग्जॉस्ट डक्ट्स, हीट शील्ड्स और ट्रांजिशन संरचनाएं शामिल हैं।

गर्म एग्जॉस्ट प्रवाह और तापीय सुरक्षा का प्रबंधन

एग्जॉस्ट सेक्शन पार्ट्स को दहन और टरबाइन ऊर्जा निकासी के बाद उच्च-तापमान गैस का प्रबंधन करना होता है। हालांकि वे दहन लाइनरों के समान ज्वाला वातावरण के संपर्क में नहीं आते हैं, फिर भी वे गंभीर तापीय लोडिंग, ऑक्सीकरण, एग्जॉस्ट गैस क्षरण, कंपन और तापीय विस्तार का सामना करते हैं।

मुख्य एग्जॉस्ट सेक्शन कार्यों में शामिल हैं:

• कोन, डक्ट्स और ट्रांजिशन संरचनाओं के माध्यम से डाउनस्ट्रीम एग्जॉस्ट प्रवाह को निर्देशित करना

• निकटवर्ती इंजन संरचनाओं को विकिरण और संवहन ऊष्मा से बचाना

• तापीय चक्रण के تحت स्थिर एग्जॉस्ट ज्यामिति बनाए रखना

• माउंटिंग और ढकी हुई क्षेत्रों के आसपास स्थानीय अत्यधिक गर्मी को कम करना

• टरबाइन निकास, एग्जॉस्ट डक्ट, शील्ड और हाउसिंग संरचनाओं के बीच फिट-अप का समर्थन करना

• कोटिंग, इन्सुलेशन या अंतिम असेंबली के लिए उपयुक्त सतह की स्थिति प्रदान करना

एयरोस्पेस और यूएवी टरबाइन अनुप्रयोगों के लिए, एग्जॉस्ट सेक्शन घटकों को वजन, तापीय सुरक्षा, ज्यामिति स्थिरता और विनिर्माण योग्यता के बीच संतुलन बनाना चाहिए।

एग्जॉस्ट कोन और ट्रांजिशन डक्ट ज्यामिति नियंत्रण

एग्जॉस्ट कोन और ट्रांजिशन डक्ट्स में अक्सर शंकुदार, वक्र या अनियमित पतली दीवार वाली ज्यामिति होती है। उनका आकार एग्जॉस्ट प्रवाह की दिशा, आसन्न भागों के साथ फिट-अप, तापीय विस्तार व्यवहार और डाउनस्ट्रीम संरचनात्मक सुरक्षा को प्रभावित करता है।

महत्वपूर्ण ज्यामिति नियंत्रण बिंदुओं में शामिल हैं:

• एग्जॉस्ट कोन प्रोफाइल सटीकता और सममिति

• ट्रांजिशन डक्ट कंटूर और इनलेट-टू-आउटलेट संरेखण

• रूपण, मशीनिंग, हीट ट्रीटमेंट और पोस्ट-प्रोसेसिंग के दौरान पतली दीवार स्थिरता

• फ्लैंज समतलता और माउंटिंग इंटरफेस सटीकता

• डक्ट संरचनाओं के लिए गोलता, अंडाकारता और प्रोफाइल दोहराव

• असेंबली क्लीयरेंस और तापीय विस्तार भत्ता

• एग्जॉस्ट गैस का सामना करने वाले क्षेत्रों में सतह गुणवत्ता

प्रोटोटाइप प्रणोदन सिस्टम के लिए, ज्यामिति नियंत्रण विशेष रूप से महत्वपूर्ण है क्योंकि पहला एग्जॉस्ट कोन या ट्रांजिशन डक्ट एयरफ्लो व्यवहार, तापीय प्रतिक्रिया और यांत्रिक फिट-अप को मान्य करने के लिए उपयोग किया जा सकता है।

थर्मल शील्ड्स और ऊष्मा-प्रतिरोधी सतह तैयारी

थर्मल शील्ड्स आसपास की इंजन संरचनाओं को गर्म एग्जॉस्ट के संपर्क से बचाते हैं। उनका प्रदर्शन न केवल सामग्री चयन पर, बल्कि सतह की स्थिति, किनारे की गुणवत्ता, कोटिंग तैयारी, माउंटिंग सटीकता और ऊष्मा-प्रतिरोधी ज्यामिति डिजाइन पर भी निर्भर करता है।

थर्मल शील्ड विनिर्माण को नियंत्रित करना चाहिए:

• शील्ड प्रोफाइल, वक्रता और आसन्न एग्जॉस्ट संरचनाओं के साथ फिट-अप

• माउंटिंग छिद्र, स्लॉट, टैब, ब्रैकेट और स्थानीय अनुलग्नक विशेषताएं

• दरार शुरू होने और कोटिंग क्षति को कम करने के लिए किनारे की गुणवत्ता

• कोटिंग, इन्सुलेशन या असेंबली से पहले सतह की सफाई

• जहां कोटिंग आसंजन की आवश्यकता हो, वहां सतह खुरदरापन

• ऑक्साइड स्केल हटाना और संदूषण नियंत्रण

• तापीय विस्तार अंतराल और स्थापना क्लीयरेंस

NewayAeroTech उच्च-तापमान एग्जॉस्ट और थर्मल शील्ड घटकों के लिए सुपरमिश्र धातु पोस्ट प्रोसेस का समर्थन करता है, जिन्हें डिलीवरी से पहले सफाई, डीबurring, सतह तैयारी, हीट ट्रीटमेंट, कोटिंग तैयारी और निरीक्षण की आवश्यकता होती है।

एयरोस्पेस एग्जॉस्ट घटकों के लिए सामग्री

एयरोस्पेस एग्जॉस्ट घटकों के लिए ऐसी सामग्री की आवश्यकता होती है जिसमें ऑक्सीकरण प्रतिरोध, तापीय थकान प्रतिरोध, आयामी स्थिरता, फैब्रिकेबिलिटी और उच्च तापमान पर पर्याप्त शक्ति हो। सामग्री चयन एग्जॉस्ट गैस तापमान, इंजन आकार, वजन लक्ष्य, कोटिंग योजना, असेंबली स्थान और ग्राहक विनिर्देश पर निर्भर करता है।

सामान्य सामग्री विकल्पों में Hastelloy X, Haynes 188, Inconel 625, Inconel 718 और टाइटेनियम मिश्र धातुएं शामिल हैं। NewayAeroTech उच्च-तापमान ऑक्सीकरण-प्रतिरोधी घटकों के लिए Hastelloy मिश्र धातु वैक्यूम निवेश कास्टिंग, निकेल-आधारित एयरोस्पेस और टरबाइन भागों के लिए Inconel मिश्र धातु वैक्यूम निवेश कास्टिंग, और चुनिंदा हल्के एयरोस्पेस अनुप्रयोगों के लिए जहां तापमान स्थितियां उपयुक्त हैं, टाइटेनियम मिश्र धातु वैक्यूम निवेश कास्टिंग का समर्थन करता है।

एग्जॉस्ट सेक्शन पार्ट्स के लिए, सामग्री चयन तापमान, तापीय चक्र, कोटिंग योजना, वजन लक्ष्य, संरचनात्मक लोड और निरीक्षण आवश्यकताओं के अनुसार पुष्टि किया जाना चाहिए।

एग्जॉस्ट और डाउनस्ट्रीम पार्ट्स के लिए विनिर्माण मार्ग

एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स को ज्यामिति, सामग्री, दीवार की मोटाई, मात्रा, सतह आवश्यकता और प्रोटोटाइप चरण के आधार पर विभिन्न विनिर्माण मार्गों की आवश्यकता हो सकती है। कुछ घटक शीट या प्लेट से बनाए जाते हैं। कुछ योग्य सामग्री से सीएनसी मशीन किए जाते हैं। कुछ जटिल एग्जॉस्ट हार्डवेयर या एकीकृत विशेषताओं के लिए मशीनिंग और फिनिशिंग से पहले कास्टिंग की आवश्यकता हो सकती है।

NewayAeroTech चुनिंदा उच्च-तापमान एग्जॉस्ट घटकों के लिए वैक्यूम निवेश कास्टिंग का समर्थन करता है जहां एकीकृत ज्यामिति, नेयर-नेट-शेप विशेषताएं या जटिल मिश्र धातु कास्टिंग की आवश्यकता होती है। फ्लैंज, माउंटिंग सतहों, ब्रैकेट, डेटम विशेषताओं और स्थानीय इंटरफेस के लिए, सुपरमिश्र धातु सीएनसी मशीनिंग अंतिम आयामी सटीकता का समर्थन करती है।

एक विशिष्ट एग्जॉस्ट सेक्शन विनिर्माण मार्ग में शामिल हो सकते हैं:

1. एग्जॉस्ट कोन, ट्रांजिशन डक्ट, थर्मल शील्ड या डाउनस्ट्रीम घटक ड्राइंग की समीक्षा करें

2. सामग्री ग्रेड, दीवार की मोटाई, सतह की स्थिति, कोटिंग और निरीक्षण आवश्यकताओं की पुष्टि करें

3. रूपण, वैक्यूम कास्टिंग, सीएनसी मशीनिंग, ईडीएम, ड्रिलिंग, हीट ट्रीटमेंट या संयुक्त मार्ग का चयन करें

4. एग्जॉस्ट कोन, ट्रांजिशन डक्ट, शील्ड, ब्रैकेट या तापीय घटक ब्लैंक का उत्पादन करें

5. फ्लैंज, डेटम सतहों, माउंटिंग विशेषताओं, छिद्र, स्लॉट और इंटरफेस क्षेत्रों को मशीन करें

6. जहां आवश्यक हो, स्थानीय छिद्र, स्लॉट, एयरफ्लो विशेषताओं या अनुलग्नक विवरणों को प्रोसेस करें

7. हीट ट्रीटमेंट, तनाव राहत, सफाई, सतह तैयारी या पोस्ट-प्रोसेसिंग लागू करें

8. प्रोफाइल सटीकता, दीवार की मोटाई, विरूपण, सतह दरारें, सामग्री स्थिति और फिट-अप सतहों का निरीक्षण करें

चुनिंदा एयरफ्लो, माउंटिंग या शीतलन से संबंधित छिद्रों के लिए, सुपरमिश्र धातु गहरे छिद्र ड्रिलिंग उच्च-तापमान मिश्र धातुओं में छिद्र गुणवत्ता और दोहराव का समर्थन कर सकती है।

फिट-अप, दीवार की मोटाई और विरूपण के लिए निरीक्षण

एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स के लिए निरीक्षण यह पुष्टि करना चाहिए कि घटक सही ढंग से फिट हो सकता है, आवश्यक एग्जॉस्ट ज्यामिति बनाए रख सकता है, सतह दोषों का विरोध कर सकता है और डाउनस्ट्रीम तापीय सुरक्षा का समर्थन कर सकता है। चूंकि पतली दीवार वाले एग्जॉस्ट पार्ट्स रूपण, वेल्डिंग, हीट ट्रीटमेंट या फिनिशिंग के दौरान विकृत हो सकते हैं, इसलिए उत्पादन से पहले निरीक्षण की योजना बनाई जानी चाहिए।

अतिरिक्त निरीक्षण में सीएमएम (CMM) माप, सतह खुरदरापन रिपोर्ट, सामग्री सत्यापन, कठोरता परीक्षण, दीवार की मोटाई रिपोर्ट, आयामी रिपोर्ट और ग्राहक-विशिष्ट फर्स्ट आर्टिकल निरीक्षण शामिल हो सकते हैं।

प्रोटोटाइप और कम मात्रा वाले एग्जॉस्ट पार्ट समर्थन

एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स अक्सर प्रोटोटाइप प्रणोदन कार्यक्रमों के दौरान विकसित किए जाते हैं। ग्राहकों को छोटे बैच उत्पादन में जाने से पहले एग्जॉस्ट कोन ज्यामिति, ट्रांजिशन डक्ट प्रवाह, थर्मल शील्ड प्रदर्शन, डाउनस्ट्रीम ऊष्मा जोखिम या कोटिंग व्यवहार का परीक्षण करने की आवश्यकता हो सकती है।

प्रोटोटाइप एग्जॉस्ट पार्ट विनिर्माण का समर्थन कर सकता है:

• यूएवी टरबाइन एग्जॉस्ट सिस्टम सत्यापन

• विमान इंजन डाउनस्ट्रीम तापीय सुरक्षा परीक्षण

• एग्जॉस्ट कोन ज्यामिति और फिट-अप सत्यापन

• ट्रांजिशन डक्ट एयरफ्लो और तापीय प्रतिक्रिया मूल्यांकन

• थर्मल शील्ड स्थापना और सतह तैयारी समीक्षा

• सामग्री और कोटिंग परीक्षण कार्यक्रम

• सत्यापन के बाद कम मात्रा वाले एग्जॉस्ट सेक्शन पार्ट विनिर्माण

संबंधित प्रणोदन हार्डवेयर के लिए, NewayAeroTech लाइनर, फ्लेम ट्यूब, ईंधन नोजल पार्ट्स, हीट शील्ड्स और दहन सिस्टम घटकों के लिए दहन कक्ष भाग निर्माता सेवाओं का भी समर्थन करता है।

एग्जॉस्ट घटकों के लिए परीक्षण और गुणवत्ता दस्तावेज़ीकरण

एग्जॉस्ट सेक्शन घटकों को प्रोटोटाइप सत्यापन, असेंबली अनुमोदन या ग्राहक गुणवत्ता समीक्षा के लिए निरीक्षण और दस्तावेज़ीकरण की आवश्यकता हो सकती है। उद्धरण देने से पहले दस्तावेज़ीकरण सीमा की पुष्टि की जानी चाहिए ताकि उत्पादन और निरीक्षण की सही योजना बनाई जा सके।

NewayAeroTech घटक प्रकार, सामग्री और ग्राहक आवश्यकताओं के अनुसार परीक्षण उपकरण और निरीक्षण योजना के माध्यम से परियोजना-विशिष्ट गुणवत्ता समीक्षा का समर्थन कर सकता है।

सामान्य दस्तावेज़ीकरण में शामिल हो सकते हैं:

• आयामी निरीक्षण रिपोर्ट

• दीवार की मोटाई रिपोर्ट

• सतह खुरदरापन रिपोर्ट

• सामग्री प्रमाणपत्र या रासायनिक संघटन रिपोर्ट

• आवश्यक होने पर सतह दरारों के लिए एफपीआई (FPI) रिपोर्ट

• लागू होने पर हीट ट्रीटमेंट या तनाव राहत रिकॉर्ड

• कोटिंग तैयारी या प्री-कोटिंग सतह निरीक्षण रिकॉर्ड

• प्रोटोटाइप या कम मात्रा वाली परियोजनाओं के लिए फर्स्ट आर्टिकल निरीक्षण रिपोर्ट

एग्जॉस्ट सेक्शन पार्ट्स कोट के लिए क्या भेजें

एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स का सटीक उद्धरण देने के लिए, ग्राहकों को ज्यामिति, सामग्री, दीवार की मोटाई, सतह की स्थिति, कोटिंग, निरीक्षण और डिलीवरी आवश्यकताओं से संबंधित तकनीकी डेटा प्रदान करना चाहिए।

एक पूर्ण RFQ में शामिल होना चाहिए:

• इंजन प्रकार, एग्जॉस्ट सिस्टम प्रकार, घटक नाम, पार्ट नंबर और यदि उपलब्ध हो तो संशोधन स्तर

• सहिष्णुता, दीवार की मोटाई, डेटम, सामग्री नोट्स और सतह आवश्यकताओं के साथ 2D ड्राइंग

• एग्जॉस्ट कोन, ट्रांजिशन डक्ट्स, थर्मल शील्ड्स, ब्रैकेट या डाउनस्ट्रीम घटकों के लिए 3D CAD मॉडल

• सामग्री ग्रेड, जैसे Hastelloy X, Haynes 188, Inconel 625, Inconel 718, टाइटेनियम मिश्र धातु, या ग्राहक-निर्दिष्ट मिश्र धातु

• विनिर्माण मार्ग प्राथमिकता, जैसे रूपण, वैक्यूम कास्टिंग, सीएनसी मशीनिंग, ईडीएम, ड्रिलिंग, हीट ट्रीटमेंट या पोस्ट-प्रोसेसिंग

• सतह फिनिश, कोटिंग आवश्यकता, कोटिंग मोटाई, मास्किंग क्षेत्र और प्री-कोटिंग सतह स्थिति

• फिट-अप सतहें, माउंटिंग छिद्र, फ्लैंज, ब्रैकेट, टैब और स्थापना क्लीयरेंस आवश्यकताएं

• निरीक्षण आवश्यकताएं जैसे प्रोफाइल रिपोर्ट, दीवार की मोटाई रिपोर्ट, सीएमएम (CMM), एफपीआई (FPI), सामग्री रिपोर्ट या सतह खुरदरापन रिपोर्ट

• प्रोटोटाइप, तापीय सत्यापन, एग्जॉस्ट परीक्षण, कम मात्रा वाले उत्पादन या दीर्घकालिक आपूर्ति के लिए मात्रा

• डिलीवरी शेड्यूल, पैकेजिंग, दस्तावेज़ीकरण और परीक्षण उद्देश्य

यदि परियोजना किसी मौजूदा नमूने पर आधारित है, तो ग्राहकों को फोटो, 3D स्कैन डेटा, सामग्री जानकारी, ऊष्मा जोखिम स्थिति, कोटिंग स्थिति, विरूपण क्षेत्र और असेंबली नोट्स भी प्रदान करने चाहिए।

निष्कर्ष

एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स को नियंत्रित ज्यामिति, ऊष्मा-प्रतिरोधी सामग्री चयन, थर्मल शील्ड सतह तैयारी, पतली दीवार स्थिरता, ऑक्सीकरण प्रतिरोध, विरूपण नियंत्रण और विश्वसनीय असेंबली फिट-अप की आवश्यकता होती है। इन घटकों में एग्जॉस्ट कोन, ट्रांजिशन डक्ट्स, थर्मल शील्ड्स, उच्च-तापमान एग्जॉस्ट पार्ट्स और ऊष्मा-प्रतिरोधी डाउनस्ट्रीम इंजन घटक शामिल हैं।

NewayAeroTech सुपरमिश्र धातु रूपण, वैक्यूम निवेश कास्टिंग, सुपरमिश्र धातु सीएनसी मशीनिंग, ईडीएम, गहरे छिद्र ड्रिलिंग, हीट ट्रीटमेंट, पोस्ट-प्रोसेसिंग, Hastelloy, Inconel, टाइटेनियम मिश्र धातु विनिर्माण, दीवार की मोटाई निरीक्षण, प्रोफाइल जांच, एफपीआई (FPI), सामग्री सत्यापन, कोटिंग तैयारी समीक्षा और अंतिम दस्तावेज़ीकरण के माध्यम से कस्टम एयरोस्पेस एग्जॉस्ट सेक्शन पार्ट्स विनिर्माण का समर्थन करता है।

एग्जॉस्ट सेक्शन पार्ट्स उद्धरण के लिए, कृपया एग्जॉस्ट कोन, ट्रांजिशन डक्ट, थर्मल शील्ड या डाउनस्ट्रीम घटक ड्राइंग, 3D CAD फाइलें, सामग्री आवश्यकताएं, सतह आवश्यकताएं, कोटिंग आवश्यकताएं, निरीक्षण मानक, मात्रा और डिलीवरी लक्ष्य भेजें। NewayAeroTech आपके उच्च-तापमान एयरोस्पेस एग्जॉस्ट घटक परियोजना के लिए सबसे उपयुक्त विनिर्माण मार्ग की समीक्षा कर सकता है।
