लाइनर, फ्लेम ट्यूब और हीट शील्ड के लिए एयरोस्पेस दहन खंड भाग निर्माता

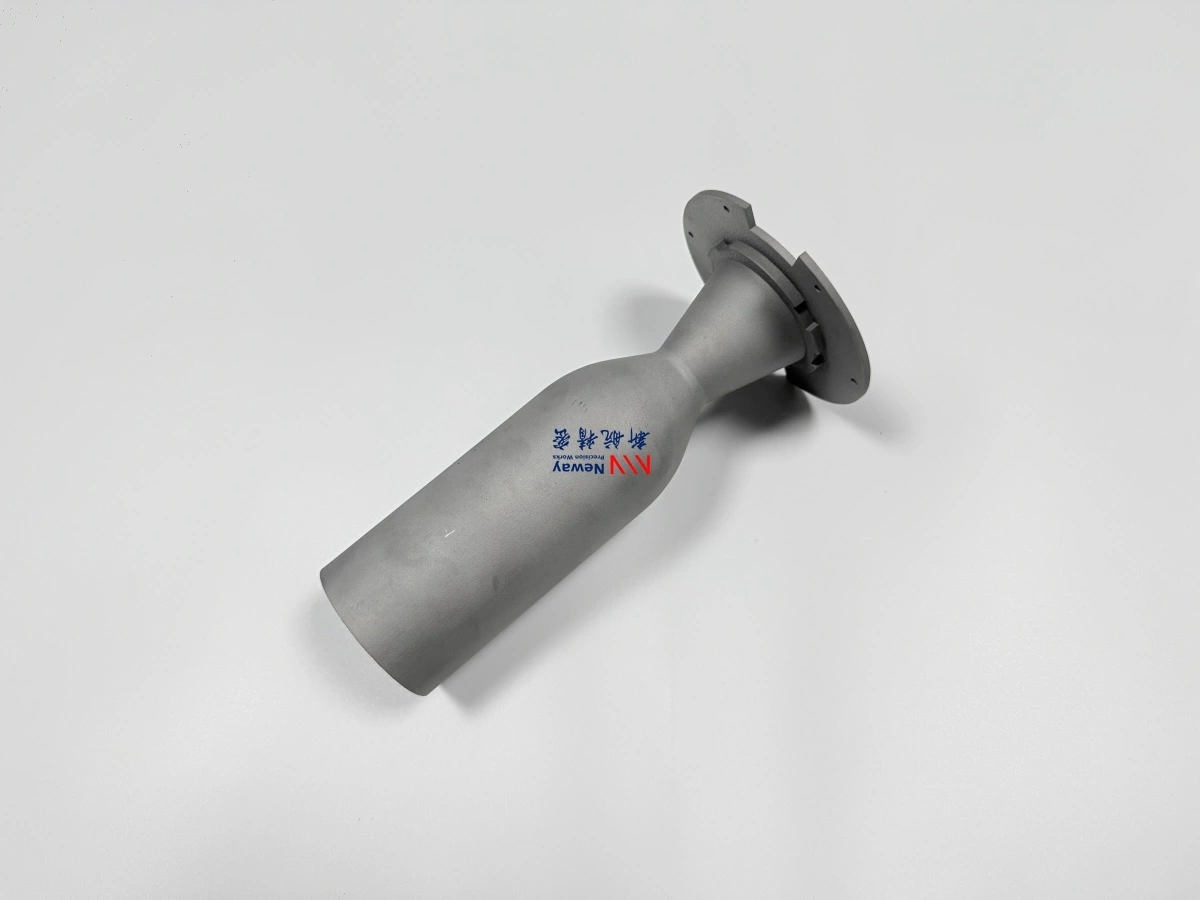

NewayAeroTech विमान इंजन, यूएवी टर्बाइन, छोटी टर्बाइन इंजन और उच्च तापमान प्रणोदन प्रणालियों के लिए एयरोस्पेस दहन खंड भागों का निर्माण करता है। इन घटकों में दहन लाइनर, फ्लेम ट्यूब, ईंधन नोजल भाग, हीट शील्ड, संक्रमण डक्ट और अन्य उच्च तापमान दहन कक्ष घटक शामिल हैं।
दहन खंड भाग टर्बाइन ब्लेड, एनजीवी (NGVs), इम्पेलर या घूर्णन घटकों से अलग होते हैं। उनकी मुख्य इंजीनियरिंग चुनौतियां उच्च तापमान दहन, थर्मल साइकलिंग, ऑक्सीकरण, ज्वाला आघात, पतली दीवार विकृति, शीतलन छिद्र सटीकता, कोटिंग तैयारी और असेंबली या परीक्षण से पहले की सतह स्थिति हैं।
NewayAeroTech सुपरमिश्र धातु कास्टिंग, सीएनसी मशीनिंग, ईडीएम (EDM), गहरी छिद्र ड्रिलिंग, हीट ट्रीटमेंट, पोस्ट-प्रोसेसिंग, सतह तैयारी, सामग्री सत्यापन, दीवार मोटाई निरीक्षण, एफपीआई (FPI), सीएमएम (CMM) निरीक्षण और अंतिम दस्तावेज़ीकरण के माध्यम से एयरोस्पेस और विमानन भाग निर्माण का समर्थन करता है।
दहन खंड भागों को विशेष विनिर्माण की आवश्यकता क्यों है
एयरोस्पेस दहन खंड भाग इंजन के सबसे गंभीर क्षेत्रों में से एक में काम करते हैं। ये ज्वाला, गर्म गैस, ऑक्सीकरण, थर्मल साइकलिंग, दबाव में उतार-चढ़ाव, कंपन, शीतलन वायु प्रवाह और स्थानीय हॉट स्पॉट्स के संपर्क में आते हैं। इस वातावरण के कारण, विश्वसनीय दहन कक्ष घटकों के लिए अक्सर साधारण मशीनिंग या सरल शीट-मेटल फैब्रिकेशन पर्याप्त नहीं होता है।
दहन खंड भागों को विशेष विनिर्माण की आवश्यकता होती है क्योंकि उन्हें नियंत्रित करना चाहिए:
ऊष्मा और कंपन के تحت पतली दीवार स्थिरता
शीतलन छिद्र की स्थिति, कोण, व्यास और किनारे की गुणवत्ता
ज्वाला और गैस के संपर्क में आने वाले क्षेत्रों में ऑक्सीकरण प्रतिरोध
हीट ट्रीटमेंट, वेल्डिंग या सेवा के दौरान थर्मल विरूपण
कोटिंग या असेंबली से पहले सतह की स्वच्छता और खुरदरापन
उच्च तापमान दहन वातावरण के लिए सामग्री स्थिरता
प्रोटोटाइप सत्यापन और कम मात्रा वाले एयरोस्पेस कार्यक्रमों के लिए निरीक्षण ट्रेसबिलिटी
विमान इंजन और यूएवी टर्बाइन प्रणालियों के लिए, दहन खंड भागों का उपयोग अक्सर प्रोटोटाइप सत्यापन, थर्मल परीक्षण, दहन विकास और छोटे बैच विनिर्माण के दौरान किया जाता है। यह प्रारंभिक विनिर्माण योग्यता समीक्षा को विशेष रूप से महत्वपूर्ण बनाता है।
हम जिन दहन लाइनर, फ्लेम ट्यूब और हीट शील्ड का समर्थन करते हैं
NewayAeroTech विमान इंजन, यूएवी टर्बाइन प्रणालियों और छोटे प्रणोदन प्लेटफार्मों के लिए कस्टम दहन खंड भागों का समर्थन करता है। ये भाग आमतौर पर पतली दीवार वाले, ऊष्मा-प्रतिरोधी होते हैं और वायु प्रवाह, फिट-अप और सतह की स्थिति के प्रति संवेदनशील होते हैं।
विशिष्ट दहन खंड घटकों में शामिल हैं:
दहन लाइनर और दहन कक्ष लाइनर
फ्लेम ट्यूब और ज्वाला स्थिरीकरण संरचनाएं
ईंधन नोजल भाग और ईंधन इंजेक्शन संबंधी हार्डवेयर
हीट शील्ड और स्थानीय थर्मल सुरक्षा घटक
संक्रमण डक्ट और गर्म गैस हस्तांतरण घटक
शीतलन स्लीव, रिंग, ब्रैकेट, कैप और दहन कक्ष हार्डवेयर
प्रोटोटाइप परीक्षण के लिए कस्टम उच्च तापमान दहन कक्ष भाग
व्यापक दहन और निकास अनुप्रयोगों के लिए, NewayAeroTech एयरोस्पेस दहन और निकास भाग विनिर्माण का भी समर्थन करता है, जिसमें लाइनर, फ्लेम ट्यूब, निकास डक्ट, हीट शील्ड और उच्च तापमान गैस पथ संरचनाएं शामिल हैं।
पतली दीवार नियंत्रण और शीतलन छिद्र सटीकता
पतली दीवार नियंत्रण एयरोस्पेस दहन खंड भागों के लिए सबसे महत्वपूर्ण विनिर्माण आवश्यकताओं में से एक है। दहन लाइनर, फ्लेम ट्यूब और हीट शील्ड को फॉर्मिंग, मशीनिंग, वेल्डिंग, हीट ट्रीटमेंट, कोटिंग तैयारी और इंजन परीक्षण के दौरान स्थिर रहना चाहिए।
मुख्य पतली दीवार और छिद्र नियंत्रण आवश्यकताओं में शामिल हैं:
लाइनर और फ्लेम ट्यूब अनुभागों में दीवार मोटाई स्थिरता
बेलनाकार या वक्र दहन भागों के लिए गोलार्धकता और कॉन्टूर नियंत्रण
शीतलन छिद्र व्यास, स्थिति, कोण और स्पेसिंग स्थिरता
फिल्म शीतलन छिद्र, तनुकरण छिद्र, वायु प्रवाह स्लॉट और स्थानीय विंडो
छोटे छिद्र और पतली दीवार वाले openings के चारों ओर बर्र हटाना और किनारे की गुणवत्ता
हीट ट्रीटमेंट या पोस्ट-प्रोसेसिंग के बाद थर्मल विरूपण नियंत्रण
छिद्र, स्लॉट, फ्लैंज और असेंबली इंटरफेस के चारों ओर कोटिंग भत्ता
सुपरमिश्र धातु गहरी छिद्र ड्रिलिंग चुनिंदा शीतलन और वायु प्रवाह सुविधाओं का समर्थन कर सकती है जब छिद्र गुणवत्ता, छिद्र गहराई या स्थिति नियंत्रण महत्वपूर्ण हो। उच्च तापमान मिश्र धातुओं में छोटे छिद्र, कोणीय छिद्र, पतली दीवार वाले openings और टूल-एक्सेस-सीमित सुविधाओं के लिए ईडीएम (EDM) का भी उपयोग किया जा सकता है।
दहन वातावरण के लिए सुपरमिश्र धातु सामग्री
एयरोस्पेस दहन खंड भागों को ऑक्सीकरण प्रतिरोध, थर्मल थकान प्रतिरोध, फैब्रिकेबिलिटी और आयामी स्थिरता वाली सामग्री की आवश्यकता होती है। सही सामग्री दहन तापमान, ड्यूटी साइकिल, शीतलन डिजाइन, कोटिंग योजना, इंजन आकार और ग्राहक विनिर्देश पर निर्भर करती है।
सामान्य सामग्री विकल्पों में Hastelloy X, Haynes 188, Inconel 625, Inconel 718 और Nimonic मिश्र धातुएं शामिल हैं। NewayAeroTech उच्च तापमान ऑक्सीकरण-प्रतिरोधी घटकों के लिए Hastelloy मिश्र धातु वैक्यूम इन्वेस्टमेंट कास्टिंग, निकेल-आधारित एयरोस्पेस और टर्बाइन भागों के लिए Inconel मिश्र धातु वैक्यूम इन्वेस्टमेंट कास्टिंग और चुनिंदा निकेल-आधारित उच्च तापमान अनुप्रयोगों के लिए Nimonic मिश्र धातु वैक्यूम इन्वेस्टमेंट कास्टिंग का समर्थन करता है।
सामग्री | विशिष्ट दहन खंड उपयोग | चयन तर्क |
|---|---|---|
Hastelloy X | दहन लाइनर, फ्लेम ट्यूब, डक्ट और गर्म गैस संरचनाएं | दहन वातावरण में ऑक्सीकरण प्रतिरोध और फैब्रिकेबिलिटी के लिए चयनित |
Haynes 188 | हीट शील्ड, लाइनर, फ्लेम ट्यूब और गंभीर थर्मल सुरक्षा भाग | उच्च तापमान ऑक्सीकरण प्रतिरोध और कोबाल्ट-आधारित थर्मल स्थिरता के लिए उपयोगी |
Inconel 625 | दहन हार्डवेयर, डक्ट भाग और संक्षारण-प्रतिरोधी हॉट-सेक्शन घटक | जहां ऑक्सीकरण प्रतिरोध, संक्षारण प्रतिरोध और विनिर्माण योग्यता की आवश्यकता हो, वहां उपयुक्त |
Inconel 718 | संरचनात्मक दहन हार्डवेयर और चुनिंदा उच्च-शक्ति घटक | तापमान के आधार पर जहां शक्ति और मशीनेबिलिटी महत्वपूर्ण हो, वहां समीक्षा की गई |
Nimonic मिश्र धातुएं | चुनिंदा एयरोस्पेस दहन और हॉट-सेक्शन घटक | जब निकेल-आधारित उच्च तापमान प्रदर्शन की आवश्यकता हो तो उपयोग किया जाता है |
प्रोटोटाइप और उड़ान से संबंधित विकास कार्यक्रमों के लिए, सामग्री चयन की पुष्टि परीक्षण तापमान, ऑक्सीकरण वातावरण, कोटिंग आवश्यकता, डिजाइन जीवन और निरीक्षण मानक के अनुसार की जानी चाहिए।
दहन कक्ष घटकों के लिए विनिर्माण मार्ग
दहन कक्ष घटकों के लिए विनिर्माण मार्ग ज्यामिति, दीवार मोटाई, सामग्री, शीतलन छिद्र डिजाइन, कोटिंग आवश्यकता, मात्रा और निरीक्षण दायरे पर निर्भर करता है। कुछ भागों को फॉर्म किया जाता है और वेल्ड किया जाता है। कुछ को योग्य स्टॉक से सीएनसी मशीन किया जाता है। कुछ जटिल उच्च तापमान सुविधाएं मशीनिंग और पोस्ट-प्रोसेसिंग से पहले कास्टिंग का उपयोग कर सकती हैं।
NewayAeroTech चुनिंदा दहन कक्ष घटकों के लिए वैक्यूम इन्वेस्टमेंट कास्टिंग का समर्थन करता है जहां जटिल ज्यामिति, एकीकृत सुविधाएं या नียร์-नेट-शेप सुपरमिश्र धातु ब्लैंक की आवश्यकता होती है। सटीक इंटरफेस, फ्लैंज, ईंधन नोजल भाग, ब्रैकेट और स्थानीय सुविधाओं के लिए, सुपरमिश्र धातु सीएनसी मशीनिंग अंतिम आयामी नियंत्रण का समर्थन करती है।
एक विशिष्ट दहन खंड विनिर्माण मार्ग में शामिल हो सकते हैं:
दहन लाइनर, फ्लेम ट्यूब, हीट शील्ड या संक्रमण डक्ट ड्राइंग की समीक्षा करें
सामग्री ग्रेड, दीवार मोटाई, शीतलन छिद्र पैटर्न, कोटिंग और निरीक्षण आवश्यकताओं की पुष्टि करें
फॉर्मिंग, कास्टिंग, सीएनसी मशीनिंग, ईडीएम (EDM), ड्रिलिंग, वेल्डिंग या संयुक्त प्रक्रिया मार्ग का चयन करें
लाइनर, फ्लेम ट्यूब, शील्ड, डक्ट या दहन हार्डवेयर ब्लैंक का उत्पादन करें
फ्लैंज, डेटम सतहें, माउंटिंग सुविधाएं, ईंधन इंटरफेस और सीलिंग क्षेत्रों को मशीन करें
शीतलन छिद्र, तनुकरण छिद्र, स्लॉट, वायु प्रवाह विंडो और स्थानीय सुविधाओं को प्रोसेस करें
हीट ट्रीटमेंट, तनाव राहत, सफाई, सतह तैयारी या पोस्ट-प्रोसेसिंग लागू करें
दीवार मोटाई, छिद्र स्थिति, विरूपण, सतह दरारें, सामग्री स्थिति और कोटिंग तैयारी का निरीक्षण करें
यूएवी और प्रोटोटाइप प्रणोदन कार्यक्रमों के लिए, NewayAeroTech छोटे दहन भागों, माइक्रो टर्बाइन घटकों और प्रोटोटाइप इंजन हार्डवेयर सहित यूएवी और छोटी टर्बाइन भाग विनिर्माण का भी समर्थन करता है।
कोटिंग या असेंबली से पहले सतह तैयारी
सतह तैयारी एयरोस्पेस दहन खंड भागों के लिए महत्वपूर्ण है क्योंकि ये घटक ज्वाला, ऑक्सीकरण, गैस कटाव, थर्मल साइकलिंग और कोटिंग आसंजन आवश्यकताओं के संपर्क में आते हैं। खराब सतह स्थिति कोटिंग जीवन को कम कर सकती है, ऑक्सीकरण जोखिम बढ़ा सकती है या स्थानीय थर्मल थकान समस्याएं पैदा कर सकती है।
NewayAeroTech उच्च तापमान दहन घटकों के लिए सुपरमिश्र धातु पोस्ट प्रक्रिया का समर्थन करता है जिन्हें असेंबली, कोटिंग या परीक्षण से पहले नियंत्रित फिनिशिंग की आवश्यकता होती है।
सतह तैयारी में शामिल हो सकता है:
तेल, ऑक्साइड स्केल, मशीनिंग अवशेष और सतह संदूषण को हटाना
छिद्र, स्लॉट, पतली दीवार वाले किनारे, कटआउट और वेल्डेड क्षेत्रों से बर्र हटाना
निरीक्षण से पहले शीतलन छिद्र और वायु प्रवाह मार्गों की सफाई
कोटिंग तैयारी के लिए सतह खुरदरापन को नियंत्रित करना
छिद्र, फ्लैंज और असेंबली इंटरफेस के चारों ओर कोटिंग भत्ता बनाए रखना
किनारे की गुणवत्ता, सतह दरारें, डेंट्स और स्थानीय विरूपण का निरीक्षण
उन क्षेत्रों को मास्क करना जिन्हें कोट नहीं किया जाना चाहिए, जैसे सीलिंग चेहरे या असेंबली डेटम
यदि कोटिंग की आवश्यकता है, तो अंतिम मशीनिंग और छिद्र प्रोसेसिंग से पहले कोटिंग मोटाई पर विचार किया जाना चाहिए। कोटिंग बिल्डअप छिद्र व्यास, वायु प्रवाह वितरण, फ्लैंज फिट, सीलिंग सतहों और असेंबली क्लीयरेंस को प्रभावित कर सकता है।
खरीदारों को जिन निरीक्षण वस्तुओं की आवश्यकता होनी चाहिए
खरीदारों को उत्पादन शुरू होने से पहले निरीक्षण आवश्यकताओं को परिभाषित करना चाहिए। दहन खंड भाग दृश्य रूप से स्वीकार्य लग सकते हैं लेकिन फिर भी उनमें दीवार मोटाई में भिन्नता, छिद्र स्थिति विचलन, सतह दरारें, विरूपण या सामग्री बेमेल हो सकता है।
निरीक्षण वस्तु | क्या जांचें | यह क्यों महत्वपूर्ण है |
|---|---|---|
दीवार मोटाई | दहन लाइनर, फ्लेम ट्यूब, हीट शील्ड और संक्रमण डक्ट | कमजोर क्षेत्रों, बर्न-थ्रू जोखिम और थर्मल विरूपण समस्याओं को रोकता है |
छिद्र स्थिति | शीतलन छिद्र, तनुकरण छिद्र, फिल्म शीतलन छिद्र, स्लॉट और वायु प्रवाह विंडो | शीतलन वायु प्रवाह, ज्वाला स्थिरता और स्थानीय दीवार तापमान को नियंत्रित करता है |
FPI (तरल पेनिट्रेंट निरीक्षण) | सतह दरारें, खुले दोष, हीट-प्रभावित क्षेत्र और उच्च-तनाव क्षेत्र | कोटिंग, असेंबली या इंजन परीक्षण से पहले दरार जोखिम को कम करता है |
आयामी विरूपण | गोलार्धकता, कॉन्टूर, फ्लैंज संरेखण, डक्ट ज्यामिति और असेंबली इंटरफेस | सही फिट-अप और दहन कक्ष ज्यामिति सुनिश्चित करता है |
सामग्री सत्यापन | मिश्र धातु ग्रेड, रासायनिक संरचना, सामग्री प्रमाणपत्र, हीट ट्रीटमेंट स्थिति | सामग्री अनुपालन और ट्रेसबिलिटी की पुष्टि करता है |
प्री-कोटिंग निरीक्षण | स्वच्छता, खुरदरापन, किनारे की गुणवत्ता, छिद्र अवरोधन, मास्किंग क्षेत्र | कोटिंग आसंजन और अंतिम उच्च तापमान प्रदर्शन का समर्थन करता है |
अतिरिक्त निरीक्षण में सीएमएम (CMM) माप, सतह खुरदरापन रिपोर्ट, वेल्ड निरीक्षण, कठोरता परीक्षण, शीतलन छिद्र रिपोर्ट, आयामी रिपोर्ट, सामग्री रिपोर्ट और ग्राहक-विशिष्ट प्रथम लेख दस्तावेज़ीकरण शामिल हो सकते हैं।
दहन खंड भागों के लिए प्रोटोटाइप और सत्यापन समर्थन
दहन खंड भागों का उपयोग अक्सर प्रोटोटाइप सत्यापन और इंजीनियरिंग परीक्षण कार्यक्रमों में किया जाता है। ग्राहकों को फ्लेम ट्यूब ज्यामिति, शीतलन छिद्र लेआउट, लाइनर दीवार तापमान, सामग्री ऑक्सीकरण प्रतिरोध, कोटिंग व्यवहार या ईंधन नोजल और संक्रमण डक्ट हार्डवेयर के साथ फिट-अप का परीक्षण करने की आवश्यकता हो सकती है।
प्रोटोटाइप दहन खंड विनिर्माण का समर्थन कर सकता है:
विमान इंजन दहन कक्ष विकास
यूएवी टर्बाइन दहन सत्यापन
छोटे टर्बोजेट और छोटे टर्बोफैन इंजन परीक्षण
शीतलन छिद्र और वायु प्रवाह डिजाइन सत्यापन
हीट शील्ड और थर्मल सुरक्षा मूल्यांकन
सामग्री और कोटिंग परीक्षण कार्यक्रम
सत्यापन के बाद कम मात्रा में दहन कक्ष घटक उत्पादन
परीक्षण और गुणवत्ता योजना के लिए, NewayAeroTech घटक प्रकार और ग्राहक आवश्यकताओं के अनुसार परीक्षण उपकरण और परियोजना-विशिष्ट गुणवत्ता नियंत्रण योजना के माध्यम से निरीक्षण समीक्षा का समर्थन कर सकता है।
दहन खंड भागों के लिए RFQ चेकलिस्ट
एयरोस्पेस दहन खंड भागों का सटीक उद्धरण देने के लिए, ग्राहकों को डिजाइन डेटा, सामग्री आवश्यकताएं, शीतलन सुविधा जानकारी, निरीक्षण मानक और डिलीवरी अपेक्षाएं प्रदान करनी चाहिए।
एक पूर्ण RFQ में शामिल होना चाहिए:
इंजन प्रकार, दहन प्रणाली प्रकार, घटक नाम, पार्ट नंबर और यदि उपलब्ध हो तो संशोधन स्तर
सहिष्णुता, दीवार मोटाई, डेटम, सामग्री नोट्स और निरीक्षण आवश्यकताओं के साथ 2D ड्राइंग
लाइनर, फ्लेम ट्यूब, ईंधन नोजल भाग, हीट शील्ड, संक्रमण डक्ट या दहन हार्डवेयर के लिए 3D CAD मॉडल
सामग्री ग्रेड, जैसे Hastelloy X, Haynes 188, Inconel 625, Inconel 718 या Nimonic मिश्र धातु
विनिर्माण मार्ग प्राथमिकता, जैसे फॉर्मिंग, कास्टिंग, सीएनसी मशीनिंग, ईडीएम (EDM), ड्रिलिंग, वेल्डिंग, हीट ट्रीटमेंट या पोस्ट-प्रोसेसिंग
शीतलन छिद्र, तनुकरण छिद्र, फिल्म शीतलन छिद्र, स्लॉट, वायु प्रवाह विंडो, ईंधन संबंधी सुविधाएं और छिद्र स्थिति आवश्यकताएं
कोटिंग आवश्यकता, कोटिंग मोटाई, मास्किंग क्षेत्र, सतह फिनिश और प्री-कोटिंग सतह आवश्यकताएं
निरीक्षण आवश्यकताएं जैसे दीवार मोटाई रिपोर्ट, छिद्र स्थिति रिपोर्ट, सीएमएम (CMM), एफपीआई (FPI), सामग्री रिपोर्ट, सतह खुरदरापन रिपोर्ट या प्रथम लेख रिपोर्ट
प्रोटोटाइप, दहन सत्यापन, इंजीनियरिंग परीक्षण, छोटे बैच उत्पादन या दीर्घकालिक आपूर्ति के लिए मात्रा
डिलीवरी शेड्यूल, पैकेजिंग, दस्तावेज़ीकरण और परीक्षण उद्देश्य
यदि परियोजना प्रोटोटाइप विकास के लिए है, तो ग्राहकों को उपलब्ध होने पर अपेक्षित परीक्षण तापमान, शीतलन रणनीति, दहन सत्यापन लक्ष्य, कोटिंग योजना और पुनरावृत्ति शेड्यूल भी प्रदान करना चाहिए।
निष्कर्ष
एयरोस्पेस दहन खंड भागों को विशेष विनिर्माण की आवश्यकता होती है क्योंकि वे उच्च तापमान दहन, थर्मल साइकलिंग, ऑक्सीकरण, कंपन, स्थानीय हॉट स्पॉट्स, शीतलन वायु प्रवाह और पतली दीवार विरूपण के तहत काम करते हैं। मुख्य घटकों में दहन लाइनर, फ्लेम ट्यूब, ईंधन नोजल भाग, हीट शील्ड, संक्रमण डक्ट और उच्च तापमान दहन कक्ष घटक शामिल हैं।
NewayAeroTech वैक्यूम इन्वेस्टमेंट कास्टिंग, सुपरमिश्र धातु सीएनसी मशीनिंग, ईडीएम (EDM), गहरी छिद्र ड्रिलिंग, हीट ट्रीटमेंट, पोस्ट-प्रोसेसिंग, Hastelloy, Inconel, Nimonic मिश्र धातु विनिर्माण, सामग्री सत्यापन, दीवार मोटाई निरीक्षण, एफपीआई (FPI), आयामी निरीक्षण, प्री-कोटिंग सतह जांच और अंतिम दस्तावेज़ीकरण के माध्यम से कस्टम एयरोस्पेस दहन खंड भाग विनिर्माण का समर्थन करता है।
दहन खंड भागों के उद्धरण के लिए, कृपया 2D या 3D ड्राइंग, सामग्री आवश्यकताएं, शीतलन छिद्र विवरण, कोटिंग आवश्यकताएं, मात्रा, निरीक्षण मानक और डिलीवरी लक्ष्य भेजें। NewayAeroTech आपके लाइनर, फ्लेम ट्यूब, हीट शील्ड, संक्रमण डक्ट या कस्टम उच्च तापमान दहन कक्ष भागों के लिए सबसे उपयुक्त विनिर्माण मार्ग की समीक्षा कर सकता है।
