प्रोटोटाइप सत्यापन के लिए छोटे बैच वाली सुपरएलॉय टर्बाइन पार्ट्स

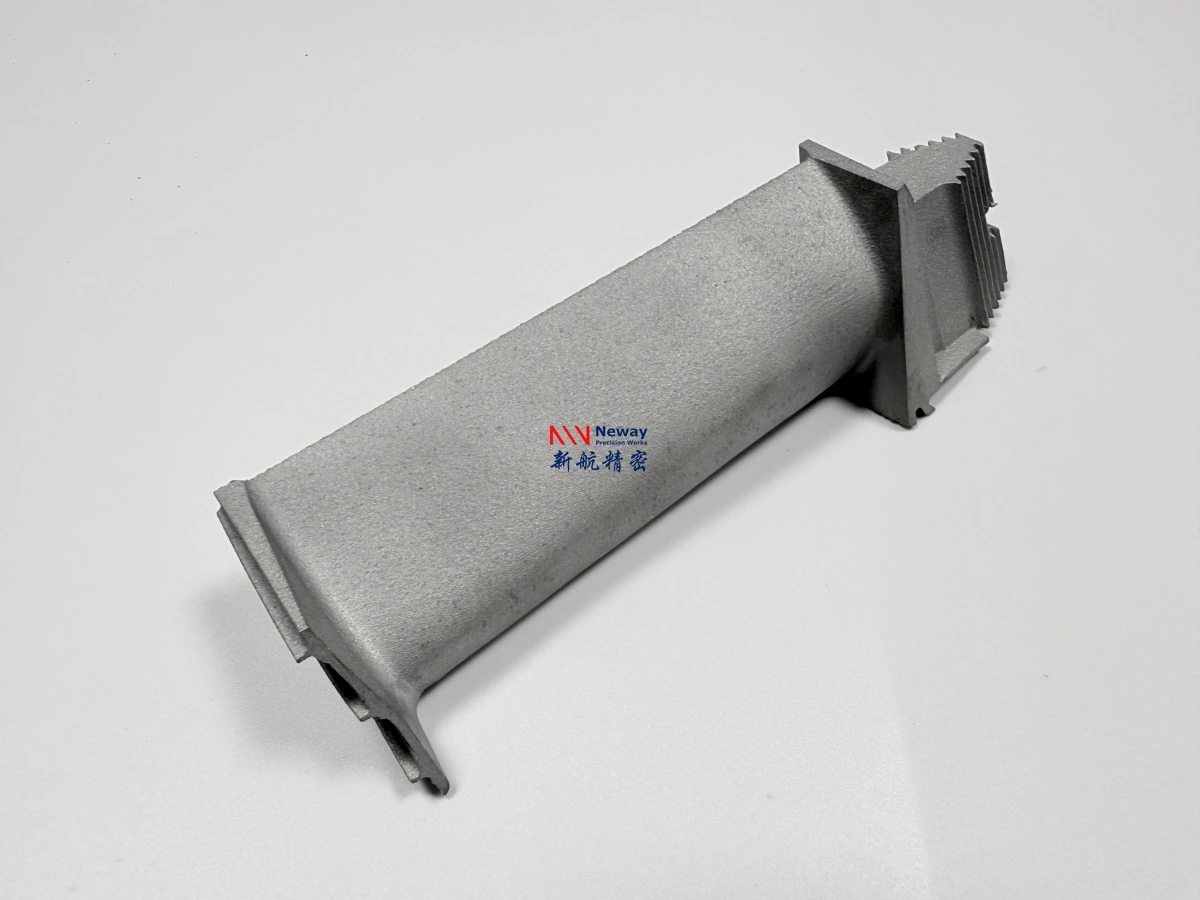

छोटे बैच वाली सुपरएलॉय टर्बाइन पार्ट्स आमतौर पर खरीदार द्वारा पुनरावृत्ति उत्पादन के लिए प्रतिबद्ध होने से पहले किसी सामग्री, कास्टिंग रूट, मशीनिंग अलाउंस, कूलिंग फीचर, कोटिंग इंटरफेस, या निरीक्षण विधि को साबित करने के लिए ऑर्डर की जाती हैं। एक प्रोटोटाइप RFQ को कम मात्रा वाले सामान्य बैच ऑर्डर के रूप में नहीं माना जाना चाहिए। उद्धरण में एक स्पष्ट सत्यापन उद्देश्य होना चाहिए, क्योंकि टर्बाइन ब्लेड, वेन्स, श्राउड, हीट शील्ड, दहनकक्ष हार्डवेयर, या नोज़ल घटकों के लिए पहले लॉट में अतिरिक्त रूट समीक्षा और निरीक्षण साक्ष्य की आवश्यकता हो सकती है जो एक साधारण इकाई-मूल्य अनुरोध में दिखाई नहीं देते हैं।

NewayAeroTech कम वॉल्यूम और प्रोटोटाइप टर्बाइन घटक परियोजनाओं की समीक्षा वैक्यूम इन्वेस्टमेंट कास्टिंग, सुपरएलॉय सीएनसी मशीनिंग, जहां उपयुक्त हो सुपरएलॉय 3D प्रिंटिंग सहायता, और सामग्री परीक्षण और विश्लेषण के माध्यम से कर सकता है। यह कार्य खरीदार के सत्यापन के लिए अनुकूलित विनिर्माण सहायता है, न कि खरीदार के अंतिम डिज़ाइन अनुमोदन, इंजन रिलीज़, या उत्पादन योग्यता प्रक्रिया का विकल्प।

उत्पादन टूलिंग से पहले प्रोटोटाइप सीमा

खरीदारों को पहले यह परिभाषित करना चाहिए कि प्रोटोटाइप क्या साबित करने वाला है। एक टर्बाइन ब्लेड नमूना एयरफॉइल कास्टेबिलिटी, रूट मशीनिंग स्टॉक, कूलिंग-फीचर व्यवहार्यता, या सामग्री रूट का परीक्षण कर सकता है। एक वेन नमूना पतली दीवार वाले सिरेमिक कोर के व्यवहार, प्लेटफॉर्म विरूपण, सील-फेस मशीनिंग, या एक्स-रे स्वीकृति का परीक्षण कर सकता है। एक श्राउड या हीट शील्ड नमूना कास्टिंग संकुचन, कोटिंग-तैयारी सतहों, और असेंबली डेटम का परीक्षण कर सकता है। उस सीमा के बिना, आपूर्तिकर्ता ऐसा पार्ट कोट कर सकता है जो सही दिखता है लेकिन खरीदार के सत्यापन प्रश्न का उत्तर नहीं देता है।

RFQ में यह भी बताना चाहिए कि क्या नमूना लॉट केवल एक कास्टिंग ब्लैंक है, एक अर्ध-परिष्कृत मशीनिंग परीक्षण है, या खरीदार-परीक्षण के लिए तैयार घटक है। उन डिलीवरी स्थितियों के लिए अलग टूलिंग प्रयास, प्रक्रिया रिकॉर्ड, CMM रिपोर्ट, FPI समय, एक्स-रे समीक्षा, हीट ट्रीटमेंट, HIP, और अंतिम सतह नियंत्रण की आवश्यकता होती है। कम मात्रा स्वीकृति रूट को परिभाषित करने की आवश्यकता को समाप्त नहीं करती है।

कम वॉल्यूम कास्टिंग के लिए टूलिंग और पैटर्न विकल्प

छोटे बैच वाले RFQ को अक्सर मूल्य तुलना से पहले टूलिंग चर्चा की आवश्यकता होती है। हार्ड टूलिंग पुनरावृत्ति उत्पादन या ज्यामिति के लिए उपयुक्त हो सकती है जिसे स्थिर वैक्स पैटर्न नियंत्रण की आवश्यकता होती है। सॉफ्ट टूलिंग, प्रिंटेड पैटर्न, या प्रोटोटाइप पैटर्न रूट प्रारंभिक सत्यापन के लिए उपयुक्त हो सकते हैं जब खरीदार पहले नमूना समीक्षा के बाद डिज़ाइन परिवर्तनों की उम्मीद करता है। कम प्रवेश लागत उपयोगी हो सकती है, लेकिन खरीदार को यह समझना चाहिए कि प्रोटोटाइप पैटर्न विकल्प आयामी दोहराव, सतह की स्थिति, और अनुमत डिज़ाइन पुनरावृत्ति की संख्या को प्रभावित कर सकते हैं।

NewayAeroTech समीक्षा कर सकता है कि क्या वैक्यूम इन्वेस्टमेंट कास्टिंग रूट प्रोटोटाइप टूलिंग, प्रिंटेड-पैटर्न दृष्टिकोण, या अधिक उत्पादन-उन्मुख टूल के साथ शुरू होना चाहिए। निर्णय पार्ट की दीवार की मोटाई, फीचर विवरण, मिश्र धातु, निरीक्षण आवश्यकता, मात्रा, और डिज़ाइन परिवर्तन की संभावना का पालन करना चाहिए। एक प्रोटोटाइप रूट तब सफल होता है जब यह अगले इंजीनियरिंग निर्णय को स्पष्ट बनाता है, न कि केवल तब जब यह पहला उद्धरण कम करता है।

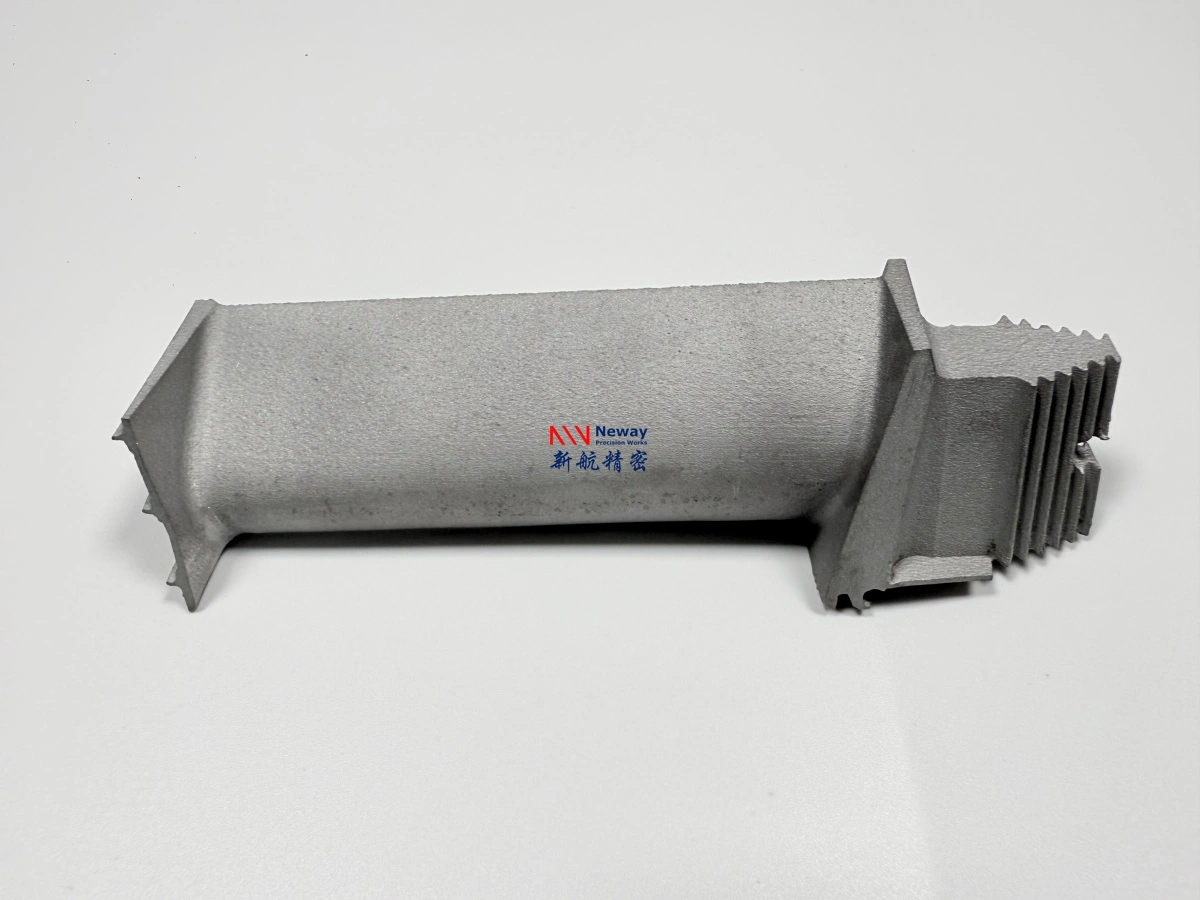

नमूनों के लिए कास्टिंग, CNC, HIP और निरीक्षण अनुक्रम

एक प्रोटोटाइप टर्बाइन पार्ट को एक अलग कास्टिंग के रूप में नहीं, बल्कि एक रूट के रूप में कोट किया जाना चाहिए। वैक्यूम कास्टिंग ब्लैंक बना सकता है; ड्राइंग या सत्यापन योजना द्वारा हीट ट्रीटमेंट और HIP की आवश्यकता हो सकती है; CNC मशीनिंग डेटम, रूट फेस, सील सतहों, या असेंबली इंटरफेस तैयार कर सकती है; EDM या ड्रिलिंग कूलिंग या प्रवाह फीचर्स बना सकती है; निरीक्षण फिर पुष्टि करता है कि क्या नमूना खरीदार के प्रश्न का उत्तर देता है। यदि अनुक्रम परिभाषित नहीं है, तो प्रत्येक आपूर्तिकर्ता एक अलग डिलीवरी स्थिति मान सकता है।

खरीदारों को यह तय करना चाहिए कि प्रत्येक होल्ड पॉइंट पर किस साक्ष्य की आवश्यकता है। कोर्ड वेन या ब्लेड को मशीन करने से पहले एक्स-रे या CT उपयोगी हो सकता है। कास्टिंग के बाद और फिर मशीनिंग के बाद FPI की आवश्यकता हो सकती है। CMM को उन डेटम और सतहों से जोड़ा जाना चाहिए जो खरीदार के सत्यापन को प्रभावित करते हैं। जब सामग्री स्थिति नमूना निर्णय का हिस्सा हो, तो धातुलेखिकी या रासायनिक विश्लेषण को निर्दिष्ट किया जाना चाहिए।

लागत और शेड्यूल ड्राइवर जिन्हें खरीदारों को परिभाषित करना चाहिए

प्रोटोटाइप लागत केवल मात्रा द्वारा नियंत्रित नहीं होती है। एक दो-टुकड़े नमूना ऑर्डर महंगा हो सकता है जब उसे नई टूलिंग, कठिन मिश्र धातु, सिरेमिक कोर, पतली दीवार कास्टिंग, HIP, एकाधिक मशीनिंग सेटअप, FPI, एक्स-रे, CT, CMM, और सामग्री परीक्षण की आवश्यकता होती है। एक दस-टुकड़े का ऑर्डर अधिक कुशल हो सकता है जब ज्यामिति स्थिर हो और निरीक्षण केंद्रित हो। खरीदारों को अधिक उपयोगी उद्धरण मिलते हैं जब वे आवश्यक सत्यापन साक्ष्य को वैकल्पिक साक्ष्य से अलग करते हैं जिन्हें पहली समीक्षा के बाद जोड़ा जा सकता है।

शेड्यूल योजना में खरीदार के响应 समय को भी शामिल करना चाहिए। यदि आपूर्तिकर्ता एक कास्टिंग परीक्षण वितरित करता है और खरीदार सेक्शन कट, CMM डेटा, या मशीनिंग अलाउंस की समीक्षा करने में कई सप्ताह लेता है, तो अगला नमूना चरण साफ़ तरीके से आगे नहीं बढ़ सकता। RFQ में यह बताना चाहिए कि ड्राइंग को कौन अनुमोदित करता है, नमूना विचलनों को कौन स्वीकार करता है, और क्या पहले आर्टिकल को नियंत्रित डिज़ाइन अपडेट को ट्रिगर करने की अनुमति है।

नमूना मात्रा में सत्यापन द्वारा खपत किए गए पार्ट्स शामिल होने चाहिए। यदि एक कास्टिंग को दीवार समीक्षा के लिए सेक्शन किया जाता है, एक को डेटम सत्यापन के लिए मशीन किया जाता है, और एक को खरीदार असेंबली या कोटिंग जांच के लिए रखा जाता है, तो RFQ में केवल एक डिलिवरेबल पार्ट के लिए नहीं पूछना चाहिए। एक प्रोटोटाइप बैच में विटनेस कूपन, विनाशकारी निरीक्षण के लिए अतिरिक्त कास्टिंग, या मशीनिंग परीक्षण के लिए अतिरिक्त ब्लैंक शामिल हो सकते हैं जब खरीदार डिज़ाइन को फ्रीज़ करने से पहले साक्ष्य चाहता है। उद्धरण चरण में इसे बताने से शिप की गई मात्रा और सत्यापन मात्रा के बीच भ्रम रोका जा सकता है।

उत्पादन रिलीज़ से पहले पहले आर्टिकल का साक्ष्य

पहले आर्टिकल का आकलन केवल इस आधार पर नहीं किया जाना चाहिए कि क्या नमूना CAD मॉडल जैसा दिखता है। खरीदारों को यह पूछना चाहिए कि प्रोटोटाइप सत्यापन से पुनरावृत्ति बैच की ओर बढ़ने से पहले किस साक्ष्य की आवश्यकता है। टर्बाइन हॉट-सेक्शन पार्ट्स के लिए, इसमें आयामी मैप, कास्टिंग दोष समीक्षा, जहां लागू हो ओरिएंटेशन या ग्रेन जांच, सामग्री पहचान, हीट-ट्रीटमेंट रिकॉर्ड, मशीनिंग नोट्स, और अनसुलझे विनिर्माण जोखिमों की सूची शामिल हो सकती है। पहला आर्टिकल दोनों पक्षों के लिए एक सीखने का बिंदु है।

NewayAeroTech अनुकूलित नमूना विनिर्माण और निरीक्षण दस्तावेज़ीकरण का समर्थन कर सकता है, लेकिन खरीदार को यह तय करना चाहिए कि क्या नमूना अपने स्वयं के डिज़ाइन और अनुप्रयोग मानदंडों को पूरा करता है। यदि संदर्भ के रूप में एक उपयोग किए गए नमूने या विरासत पार्ट को आपूर्ति की जाती है, तो घिसावट, ऑक्सीकरण, विरूपण, कोटिंग अवशेष, या पिछली मरम्मत ज्यामिति को विकृत कर सकती है। RFQ को परिभाषित करना चाहिए कि क्या नमूना केवल एक संदर्भ है या रिवर्स इंजीनियरिंग के लिए एक अनुमोदित स्रोत है।

छोटे बैच टर्बाइन पार्ट्स के लिए RFQ चेकलिस्ट

2D ड्राइंग, 3D मॉडल, सामग्री ग्रेड, घटक कार्य, लक्ष्य मात्रा, प्रोटोटाइप उद्देश्य, डिलीवरी स्थिति, आवश्यक मशीनिंग, हीट-ट्रीटमेंट या HIP आवश्यकता, निरीक्षण दायरा, स्वीकृति मानक, और नमूना समीक्षा के बाद अपेक्षित अगला चरण भेजें। यदि खरीदार को कास्टिंग, AM-सहायता प्राप्त प्रोटोटाइप रूट, और स्टॉक से मशीनिंग के बीच तुलना की आवश्यकता है, तो उस तुलना को स्पष्ट रूप से बताएं ताकि आपूर्तिकर्ता एक रूट मानने के बजाय विकल्पों का कोट दे सके।

एक मजबूत छोटे बैच वाला RFQ आपूर्तिकर्ता के कार्य को दृश्यमान बनाता है: रूट समीक्षा, टूलिंग निर्णय, कास्टिंग परीक्षण, पोस्ट-प्रोसेसिंग, मशीनिंग, और निरीक्षण साक्ष्य। यह खरीदार की जिम्मेदारी को भी दृश्यमान बनाता है: डिज़ाइन अनुमोदन, स्वीकृति मानदंड, अनुप्रयोग सत्यापन, और पहले आर्टिकल के बाद निर्णय समय। वह विभाजन उत्पादन निवेश बढ़ने से पहले प्रोटोटाइप को एक व्यावहारिक उद्देश्य देता है।
