Revisão do Pacote de Desenhos para Fabricação de Peças Personalizadas para Turbinas a Gás

Índice

Separar Fabricação Baseada em Desenhos da Compra de Substituição de Catálogo

O que o Pacote de Desenhos Deve Definir Antes da Cotação

Escolha de Rota para Peças de Turbina Fundidas, Forjadas, Usinadas ou Reparadas

Registros de Inspeção e Aceitação que Mudam o Escopo da Cotação

Lista de Verificação de Adequação do Fornecedor para Fabricação de Peças Personalizadas para Turbinas a Gás

FAQs Relacionadas

Uma RFQ de fabricação de peças personalizadas para turbinas a gás está pronta para cotação apenas quando o pacote de desenhos define a peça, material, condição de entrega, registros de inspeção e responsabilidade de fabricação. Um fornecedor não pode comparar rotas de fundição, forjamento, usinagem ou pós-processamento apenas a partir do nome da peça. O comprador deve mostrar qual geometria é controlada, quais superfícies devem ser usinadas, qual liga é necessária, qual quantidade é necessária e qual evidência deve ser entregue com o componente.

A NewayAeroTech pode revisar projetos de componentes de turbina em ligas de alta temperatura personalizados para aplicações de geração de energia e turbinas a gás industriais quando o comprador fornecer desenhos, modelos, amostras, especificações e requisitos de inspeção. O trabalho se adequa à fabricação personalizada baseada em desenhos, hardware de seção quente de lote pequeno ou médio e projetos que precisam de suporte de fundição, forjamento, usinagem, pós-processamento e testes. Não se adequa a uma solicitação de estoque original de marca sem dados técnicos ou a uma consulta apenas de preço sem limite geométrico.

Separar Fabricação Baseada em Desenhos da Compra de Substituição de Catálogo

Para esta RFQ, os compradores devem primeiro identificar se estão comprando suporte de fabricação personalizado ou tentando obter um item de substituição de catálogo. A fabricação baseada em desenhos começa com geometria controlada, requisito de liga, quantidade e escopo de inspeção. A compra de substituição de catálogo começa com uma marca ou número de peça e espera um item de estoque idêntico. O papel da NewayAeroTech é o primeiro caminho: fabricação personalizada baseada em dados técnicos, não revenda de peças de estoque originais.

Essa distinção protege tanto o comprador quanto o fornecedor. Se o comprador tem um desenho completo e deseja uma pá de turbina, carcaça, segmento de vedação, revestimento de câmara de combustão, suporte, hardware de carcaça ou componente de caminho de gás quente fabricado de acordo com a especificação, o fornecedor pode revisar uma rota de fabricação. Se o comprador tem apenas um número de peça desgastada e nenhum desenho, o primeiro passo pode ser reconstrução técnica ou revisão de viabilidade, não uma cotação de produção. Uma amostra usada pode ajudar, mas desgaste, oxidação, resíduo de revestimento e deformação devem ser marcados antes que a geometria seja tratada como confiável.

Situação do comprador	Status de prontidão para cotação	Próxima ação do fornecedor
Desenho controlado e modelo disponíveis	Potencialmente pronto para cotação se material, quantidade e inspeção estiverem definidos.	Revisar opções de rota de fundição, forjamento, usinagem e pós-processamento.
Amostra usada com desenho parcial	Precisa de revisão de limites antes da cotação firme.	Identificar dimensões confiáveis, superfícies desgastadas e necessidades de confirmação de material.
Apenas nome da peça ou código de estoque	Não é suficiente para cotação de fabricação personalizada.	Solicitar desenho, modelo, amostra, material e informações de aceitação.
Conceito de design inicial	Adequado para revisão de manufaturabilidade, não para precificação de produção final.	Discutir opções de rota, dimensões faltantes e plano de protótipo.

O que o Pacote de Desenhos Deve Definir Antes da Cotação

O pacote de desenhos deve tornar visível a responsabilidade do fornecedor. Os compradores devem enviar um desenho 2D, modelo 3D, grau de material, quantidade, condição de entrega, notas de tolerância, acabamento superficial, requisito de tratamento térmico, requisito de revestimento, padrão de inspeção e evidência de amostra ou foto, se disponível. Se o mesmo componente precisa de diferentes estágios de entrega, separe-os: blank de fundição, blank pré-usinado, componente usinado final, peça revestida ou peça pronta para montagem totalmente inspecionada.

Superfícies críticas precisam de atenção especial. Uma fixação de raiz, face de vedação de plataforma, furo de parafuso, furo, caminho de fluxo, passagem de resfriamento, terra de carcaça ou face de encaixe pode exigir usinagem, EDM, furação profunda, relatório CMM ou inspeção de superfície. Essas superfícies frequentemente mudam a rota mais do que o grau nominal do material. O comprador deve marcar quais características controlam ajuste, vedação, folga, transferência de carga ou montagem a jusante.

O pacote de desenhos também deve definir o que pode mudar. Se o comprador permite uma proposta de estoque de fabricação, declare isso. Se o grau da liga é fixo, não convide substituição sem um caminho de revisão. Se apenas a geometria final é controlada e a rota do blank é aberta, diga isso. Isso torna a cotação uma revisão de fabricação em vez de um exercício de adivinhação.

Item do pacote	Conteúdo mínimo	Por que afeta a cotação
Arquivos de geometria	Desenho 2D, modelo 3D, revisão, esquema de datum e superfícies controladas.	Define ferramental, sobremetal de usinagem, plano de fixação e método de inspeção.
Requisito de material	Grau de superliga, padrão, condição de tratamento térmico e regra de substituição.	Controla viabilidade de fundição ou forjamento, fornecimento e registros de material.
Condição de entrega	Blank, blank usinado, componente acabado, componente revestido ou pacote inspecionado.	Define responsabilidade do fornecedor e estrutura de custos.
Evidência de aceitação	CMM, FPI, raio-X, TC, testes de material, tratamento térmico, revestimento ou outros registros.	Muda pontos de espera, planejamento de lead e documentos de liberação.

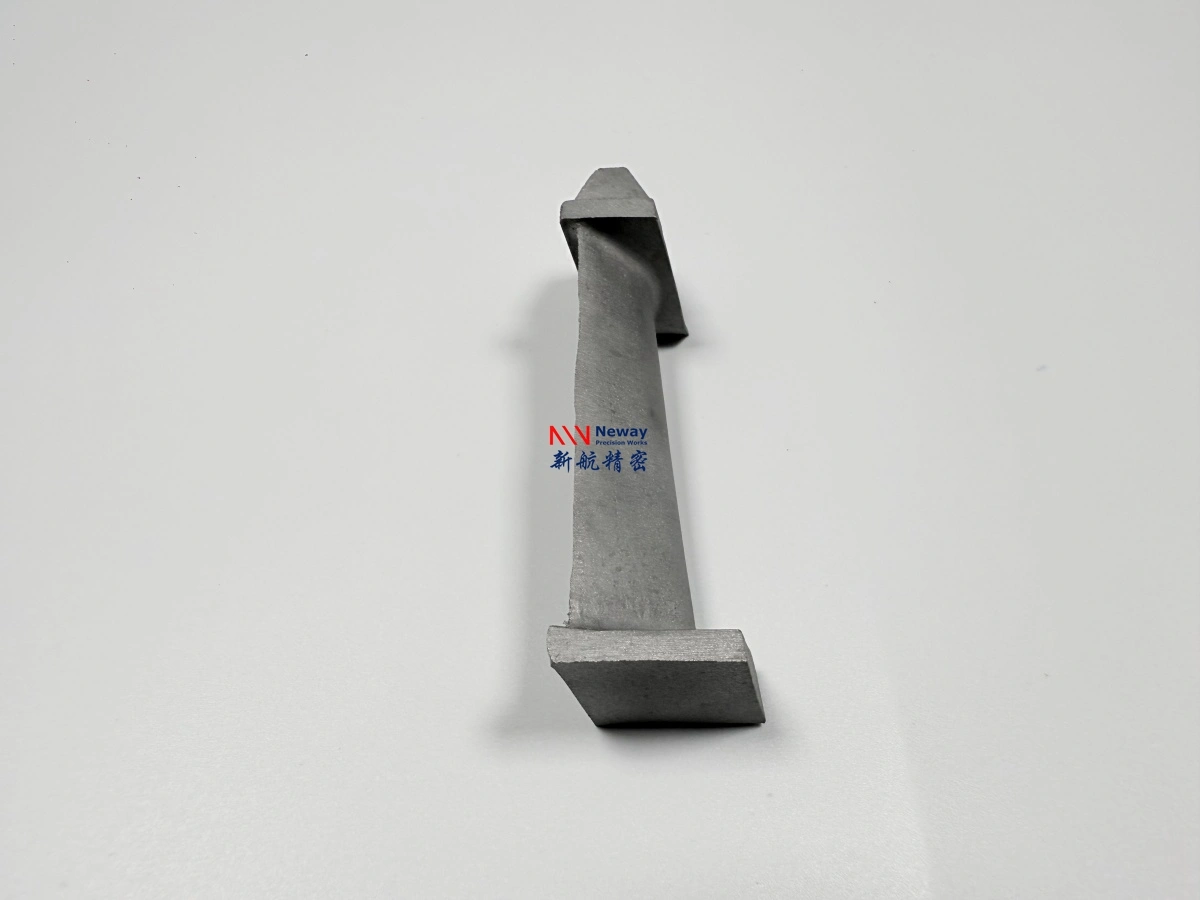

Escolha de Rota para Peças de Turbina Fundidas, Forjadas, Usinadas ou Reparadas

Peças personalizadas para turbinas a gás nem todas pertencem à mesma rota de fabricação. A fundição de investimento a vácuo pode se adequar a formas complexas de seção quente, como palhetas, carcaças, escudos térmicos, hardware relacionado a bicos e componentes com geometria quase líquida. O forjamento de precisão de superligas pode se adequar a anéis, hardware estrutural, blanks adjacentes ao rotor ou peças onde a estrutura forjada faz parte do requisito. A usinagem CNC de superligas pode ser a rota principal para geometria mais simples ou a rota de acabamento após fundição ou forjamento.

A revisão de reparo ou restauração é um problema separado. Uma peça de turbina desgastada pode precisar de confirmação de material, avaliação de danos, revisão de remoção de revestimento, sobremetal de usinagem ou validação de primeiro artigo antes que qualquer rota de fabricação seja escolhida. O comprador deve declarar se o objetivo é uma nova peça fabricada sob medida, um protótipo, um lote pequeno ou um componente de suporte a reparo. Misturar esses objetivos em uma RFQ pode criar uma cotação que parece completa, mas deixa a rota pouco clara.

Candidato a rota	Adequação típica	Requisito do pacote de desenhos
Fundação de investimento a vácuo	Geometria complexa de caminho de gás quente, paredes finas, formas de aerofólio ou carcaça.	Seções de parede, limite de ferramental, sobremetal de fundição e registros de inspeção de fundição.
Fundação direcional ou de cristal único	Palhetas ou lâminas onde a estrutura de grão faz parte do requisito de desempenho.	Liga, requisito de orientação ou grão, evidência de rota e inspeção de defeitos.
Forjamento de precisão	Anéis, hardware estrutural de turbina e blanks de alta carga.	Limite do blank forjado, expectativa de fluxo de grão, tratamento térmico e sobremetal de usinagem.
Usinagem CNC ou EDM	Acabamento de superfícies críticas, furos, ranhuras, faces de vedação e características de datum.	Tolerâncias finais, esquema de datum, acabamento superficial e inspeção CMM ou de características.

Registros de Inspeção e Aceitação que Mudam o Escopo da Cotação

O escopo de inspeção deve ser selecionado de acordo com o risco da peça e a condição de entrega. Uma palheta fundida pode precisar de FPI e raio-X ou TC. Uma carcaça usinada pode precisar de CMM e registros de acabamento superficial. Um anel forjado pode precisar de testes de material, inspeção dimensional e registros de tratamento térmico. Uma peça de seção quente revestida pode precisar de evidência de espessura de revestimento e preparação de superfície. O fornecedor não pode incluir os registros corretos a menos que a RFQ declare o que o comprador precisa para liberação.

A NewayAeroTech pode apoiar testes e análises de materiais de superligas e planejamento de pós-processamento de superligas dependendo dos requisitos do projeto. Os compradores devem definir se os relatórios são necessários para cada peça, peças amostradas, apenas primeiro artigo ou um lote definido. Eles também devem nomear o padrão de inspeção quando aplicável. Uma solicitação de "inspeção completa" sem uma lista de relatórios frequentemente cria atraso durante a revisão do pedido.

Os registros de aceitação também afetam o cronograma. Análise química, metalografia, registros de HIP, tratamento térmico, verificações de revestimento, raio-X, TC, FPI, CMM e verificações de pressão ou ajuste podem ocorrer em diferentes estágios da rota. Se o comprador precisa de um relatório antes que a usinagem continue, esse ponto de espera deve estar na cotação. Se os relatórios são necessários apenas na liberação final, isso também deve ser declarado.

Lista de Verificação de Adequação do Fornecedor para Fabricação de Peças Personalizadas para Turbinas a Gás

Um fabricante adequado de peças personalizadas para turbinas a gás deve ser capaz de explicar a rota de fabricação, quais informações estão faltando, quais processos estão incluídos, quais registros serão fornecidos e qual escopo está fora da responsabilidade. A NewayAeroTech é adequada quando o comprador precisa de hardware de seção quente em superliga personalizado fabricado a partir de desenhos, modelos, amostras e especificações com suporte de fundição, forjamento, usinagem, pós-processamento e inspeção. Não é adequada para solicitações de compra de baixo detalhamento que pedem estoque original idêntico sem dados de fabricação.

O melhor pacote de cotação permite que o fornecedor retorne uma resposta técnica, não apenas um preço. Os compradores devem solicitar suposições de rota, superfícies controladas, responsabilidade de material, escopo de pós-processamento, registros de inspeção e exclusões. Se o fornecedor encontrar geometria ausente, material pouco claro, tolerância impossível ou condição de entrega indefinida, essas perguntas devem ser respondidas antes da liberação do pedido. Uma RFQ clara reduz retrabalho e torna as cotações concorrentes mais fáceis de comparar.

A verificação de adequação do fornecedor também deve identificar o primeiro ponto de decisão após a cotação. Para um desenho maduro, isso pode ser revisão de ferramental ou aquisição de material. Para um projeto baseado em amostra, pode ser recuperação de geometria e confirmação de material. Para um protótipo, pode ser um plano de primeiro artigo com quantidade limitada e evidência de inspeção definida. Nomear esse primeiro ponto de decisão impede que o projeto avance para linguagem de produção antes que o limite técnico esteja pronto.

Item de revisão do fornecedor	Condição de aprovação	Questão a resolver antes do pedido
Prontidão do desenho	Desenho, modelo, revisão, características críticas e notas de amostra estão disponíveis.	Dimensões pouco claras, superfícies de amostra desgastadas ou esquema de datum ausente.
Clareza da rota	Rota de fundição, forjamento, usinagem, suporte a reparo ou pós-processamento é explicada.	Fornecedor cota um nome de peça sem suposições de rota.
Material e tratamento térmico	Grau da liga, condição de tratamento térmico e registros de material são definidos.	Material é adivinhado a partir de uma amostra ou deixado em aberto sem caminho de aprovação.
Evidência de inspeção	Relatórios correspondem ao risco da peça, condição de entrega e requisito de liberação.	Inspeção é descrita apenas como uma verificação de qualidade genérica.

Envie os desenhos, modelo, grau de material, quantidade, condição de entrega, notas de aplicação, superfícies controladas, requisitos de pós-processamento e registros de inspeção. A NewayAeroTech pode revisar o pacote de desenhos e recomendar uma rota de fabricação personalizada para peças de turbina a gás quando o limite técnico estiver claro o suficiente para cotação.
