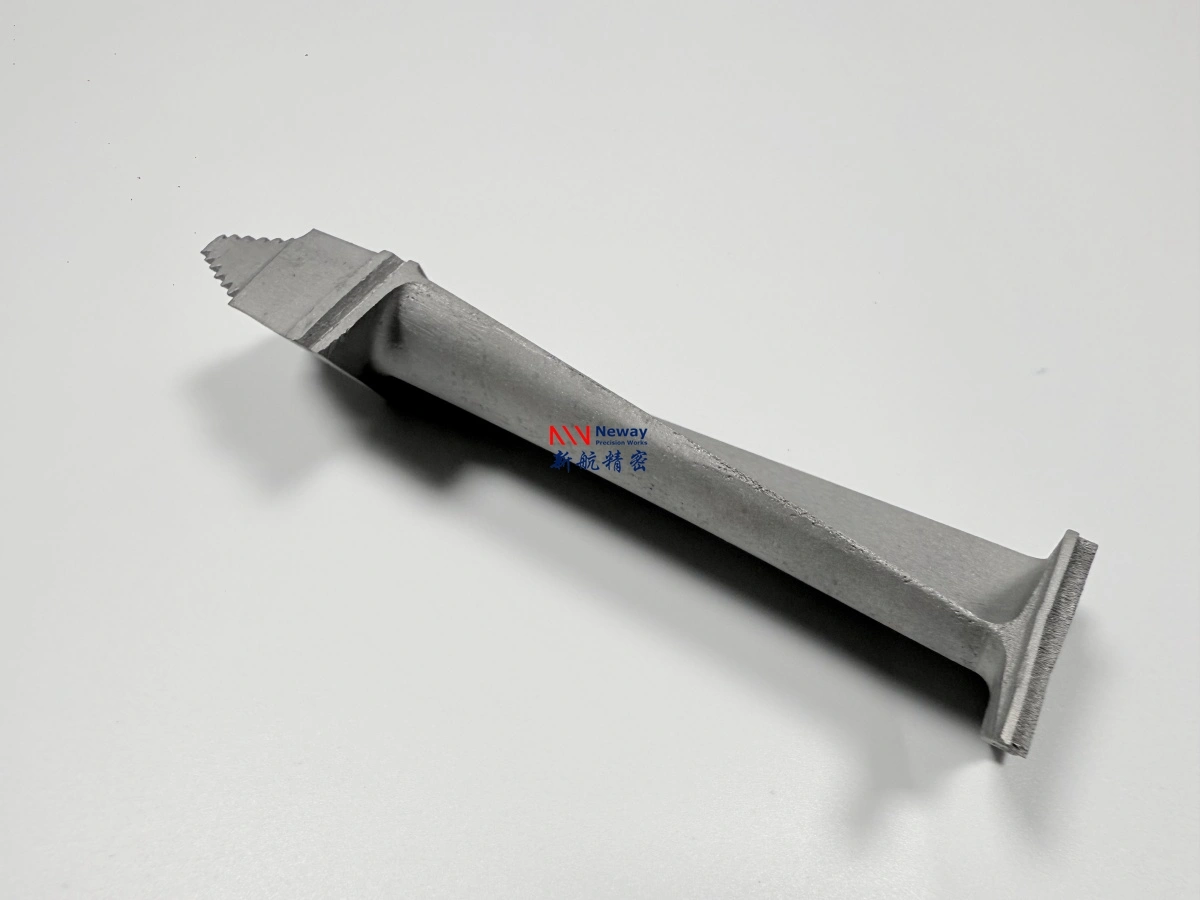

Lista de Verificação de RFQ para Peças Personalizadas Forjadas em Superliga para Componentes de Turb...

Os componentes de turbina forjados em superliga tornam-se cotáveis apenas após o RFQ separar a geometria final da peça da condição inicial forjada. Um comprador pode precisar de um blank forjado bruto para usinagem posterior, uma pré-forma quase líquida, um forjado usinado ou um pacote finalizado com tratamento térmico e inspeção de liberação. Cada escolha altera o design da pré-forma, a revisão do fluxo de grão, a limpeza de incrustações, o planejamento de referências e quem possui a evidência dimensional final. Uma solicitação que diz apenas "peça forjada em Inconel" deixa muitas decisões de fabricação em aberto para um preço responsável.

A NewayAeroTech analisa RFQs baseados em desenhos para componentes de turbina e seção quente de forjamento de precisão em superliga, tratamento térmico pós-forjamento, usinagem CNC de superliga e planejamento de inspeção quando o componente se encaixa na fabricação personalizada de ligas de alta temperatura. O pacote inicial útil é um desenho 2D, modelo 3D se disponível, liga e condição, quantidade, requisitos de superfície final e evidência de inspeção necessária. O fornecedor pode então separar o que deve ser controlado pelo forjamento do que deve ser controlado durante a usinagem e liberação final.

Definir o Escopo Forjado Antes de um Orçamento Firme

A primeira decisão de cotação é o limite de entrega. Um blank forjado bruto dá ao comprador mais controle downstream, mas também deixa a criação de referências, a maior parte do estoque de limpeza e a inspeção final para outra operação. Uma pré-forma quase líquida pede ao fornecedor de forjamento que controle o envelope mais de perto, incluindo raios de transição e distribuição de estoque. Um forjado usinado adiciona estratégia de fixação, acesso de ferramentas, acabamento superficial e relatório CMM ao mesmo escopo comercial. Um pacote completo de componentes de turbina pode também exigir registros de tratamento térmico, verificações de dureza, inspeção de superfície e documentação de liberação.

Este limite deve ser escrito no RFQ em vez de ser assumido a partir do desenho. A geometria final sozinha não diz ao fornecedor quanto material pode permanecer após o forjamento, se superfícies de testemunho são aceitáveis ou quais superfícies devem ser limpas antes do tratamento térmico. Para ligas de níquel e cobalto de alta temperatura, muito pouco estoque pode expor risco de dobra, incrustação, desalinhamento de matriz ou movimento após o tratamento; muito estoque pode transformar um projeto de forjamento em um projeto pesado de usinagem com lógica de custo fraca.

Combinar o Forjamento com a Geometria do Componente

O forjamento é mais forte como rota de RFQ quando o componente se beneficia de uma estrutura forjada, espessura de seção controlada e uma forma de blank que evita usinagem excessiva a partir de barra ou chapa. Projetos de turbina podem considerar forjamento para blanks adjacentes ao rotor, anéis, eixos, componentes de acoplamento, suportes de alta temperatura, transportadores de vedação, peças relacionadas a carcaças e componentes estruturais do motor. A decisão da rota deve observar o caminho de carga, mudanças de seção, direção do fluxo de grão, acesso de usinagem e se o envelope forjado pode suportar as características finais sem remover a maior parte do material trabalhado.

A mesma rota não é automaticamente correta para toda peça de seção quente. A fundição de precisão pode ser mais prática para paredes finas, aerofólios, passagens de resfriamento internas e geometria complexa de fluxo. A metalurgia do pó pode ser necessária para algumas especificações de disco quando o desenho e a aplicação exigem essa rota. A usinagem CNC a partir de estoque forjado pode se adequar melhor a um protótipo ou geometria simples do que um novo ferramental de forjamento. Um RFQ útil pede ao fornecedor que explique por que o forjamento é a rota inicial selecionada, não apenas se a oficina pode forjar a liga.

Fixar a Condição do Material e Suposições de Tratamento Térmico

A aprovação do material precisa acontecer antes que o ferramental ou o preço do blank sejam tratados como firmes. Os compradores devem identificar o grau da liga, a forma do produto, a especificação do material aplicável, se houver, e a condição de tratamento térmico necessária. Inconel 718, Rene 41, Nimonic 90, Waspaloy, Stellite e ligas da família Hastelloy não se comportam como nomes intercambiáveis em um RFQ de forjamento. A janela de forjabilidade, a tolerância de limpeza, a rota de tratamento térmico, a carga de inspeção e o comportamento de usinagem podem mudar mesmo quando dois graus estão na mesma família ampla de superligas.

Se a peça foi anteriormente feita por fundição, manufatura aditiva ou usinagem a partir de tarugo, o comprador não deve assumir que a rota forjada usa a mesma lógica de aceitação. Rotas de fundição, forjamento, pó e aditiva podem compartilhar nomes de famílias de ligas, mas exigem revisão diferente da química, macroestrutura, fluxo de grão, tratamento térmico e evidência de inspeção. Onde um grau equivalente é aceitável, o RFQ deve definir quem pode aprovar a substituição e quais registros devem acompanhar essa decisão. Onde o grau é fixo, o fornecedor deve cotar de acordo com esse requisito, em vez de sugerir uma mudança de material apenas para reduzir o preço.

O tratamento térmico também altera o limite do orçamento. Se o tratamento ocorrer antes da usinagem final, o fornecedor deve considerar o movimento antes da criação das referências. Se a usinagem estiver parcialmente concluída antes do tratamento final, o comprador e o fornecedor devem revisar se dimensões, acabamento superficial ou risco de tensão residual exigem tolerância extra. O RFQ deve declarar se o comprador precisa de registros de tratamento térmico, verificações de dureza, análise química, metalografia, inspeção ultrassônica, FPI após usinagem ou relatórios dimensionais. Pedir todos os testes possíveis pode atrasar o orçamento; pedir os testes vinculados ao risco da peça produz uma melhor revisão de fabricação.

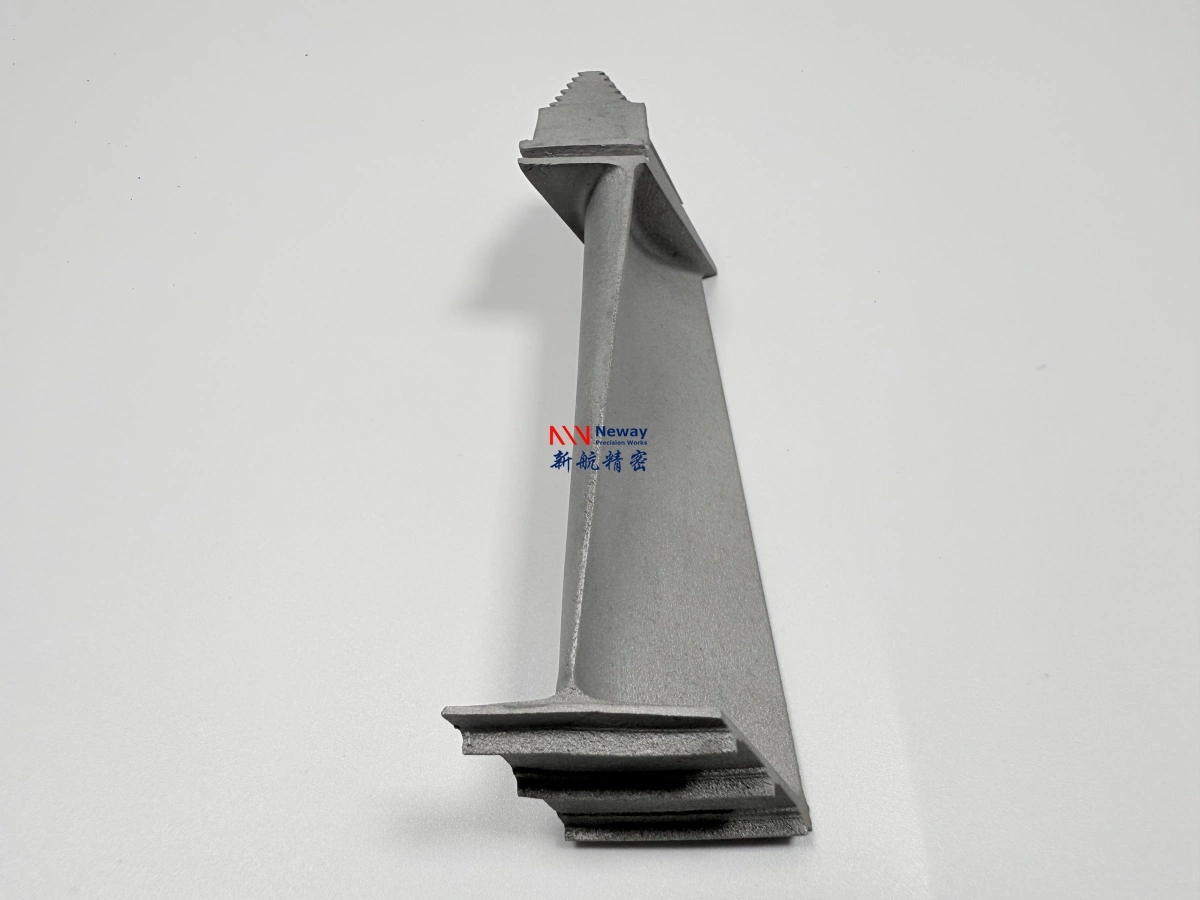

Planejar a Tolerância de Usinagem a Partir das Superfícies Funcionais

A tolerância de usinagem deve ser planejada a partir das superfícies funcionais, não a partir de um número médio de estoque. Um furo de anel, face de flange, padrão de parafusos, pista de vedação, bloco de raiz de pá, base de montagem ou ombro de eixo pode precisar de tolerância de limpeza diferente de uma superfície externa livre. O desenho deve marcar as características que controlam o ajuste, vedação, folga rotativa, alinhamento ou localização da montagem. Quando essas superfícies não são identificadas, o fornecedor pode precificar um blank que parece econômico, mas deixa escolhas de referência pobres para a usinagem final.

Para um forjado usinado, a NewayAeroTech precisa entender se é responsável apenas pelo desbaste, pela usinagem de acabamento ou por um pacote completo de liberação. A usinagem de desbaste pode criar referências estáveis e remover incrustações antes do tratamento térmico. A usinagem de acabamento pode exigir relatórios CMM finais, confirmação de acabamento superficial, inspeção de roscas ou furos e manuseio cuidadoso do desgaste de ferramentas em superliga dura. Bolsos profundos, cortes interrompidos, lábios finos e ligas de níquel tratadas termicamente podem alterar o design do dispositivo e a sequência de usinagem, portanto, essas características devem estar visíveis no modelo e destacadas no desenho.

Evidência de Inspeção para Liberação da Primeira Peça

A evidência de inspeção deve seguir os riscos criados pelo componente, liga e condição de entrega. Um forjamento bruto pode precisar de rastreabilidade de material, verificações dimensionais do envelope e inspeção ultrassônica quando exigida pelo desenho. Um forjado usinado pode precisar de dados CMM, confirmação de acabamento superficial, teste de dureza, FPI para superfícies usinadas e registros mostrando que o tratamento térmico foi concluído de acordo com a rota acordada. O comprador deve definir qual evidência é necessária para a revisão da primeira peça e qual evidência é necessária para lotes de produção repetidos.

A validação da primeira peça é mais útil quando testa a rota de fabricação, não apenas a dimensão final. A revisão deve confirmar que o blank forjado fornece estoque suficiente nas superfícies controladas, que o tratamento térmico não consome a tolerância de usinagem, que as escolhas de referência são estáveis e que o acesso de inspeção é prático. Se o comprador apenas verificar o desenho final no final, o projeto pode descobrir tarde demais que a forma do blank, a condição do material ou o método de inspeção não estavam alinhados com o risco do componente.

Limite do Fornecedor para RFQs de Componentes de Turbina Personalizados

Uma revisão prática do fornecedor deve separar a responsabilidade de fabricação da autoridade de design e do fornecimento de peças de reposição de catálogo. A NewayAeroTech é adequada quando o comprador tem um desenho, modelo, especificação ou base de amostra utilizável e precisa de uma rota de fabricação personalizada para componentes de turbina forjados em superliga. O trabalho pode incluir revisão da rota de forjamento, planejamento de tratamento térmico, suporte de usinagem CNC e evidência de inspeção para produção em pequenos ou médios lotes, dependendo da geometria e requisitos.

O RFQ pode não se adequar se o comprador está solicitando uma peça de reposição de estoque padrão, um item não documentado sem geometria utilizável, um suporte de aço geral de baixo custo ou uma reivindicação de aprovação final que pertence fora do papel do fornecedor de fabricação. Se apenas uma amostra usada estiver disponível, o comprador deve identificar quais dimensões são confiáveis e quais superfícies podem estar desgastadas, oxidadas, revestidas, reparadas ou distorcidas. Uma amostra desgastada deve orientar a revisão de engenharia reversa, mas não deve ser tratada como geometria de design final sem aprovação do comprador e discussão de inspeção.

A comparação comercial deve acontecer depois que o limite de engenharia estiver claro. Dois orçamentos podem parecer diferentes porque um fornecedor precificou apenas um blank bruto, enquanto outro precificou forjamento, tratamento térmico, usinagem e liberação de inspeção. Os compradores devem pedir a cada fornecedor que liste inclusões, exclusões, suposições de desenho, suposições de material e registros fornecidos com a peça. Isso torna a revisão do orçamento útil para a compra e para os engenheiros que devem liberar a peça em um programa de turbina ou hardware aeroespacial.

Lista de Verificação do Pacote RFQ para Revisão da NewayAeroTech

Antes de solicitar um orçamento firme, prepare um pacote RFQ que permita ao fornecedor julgar a manufaturabilidade, os direcionadores de custo e a responsabilidade de entrega. O pacote mínimo normalmente inclui um desenho 2D, modelo 3D se disponível, grau da liga, condição do material, quantidade, limite de entrega, requisito de tratamento térmico, superfícies controladas, notas de acabamento superficial, requisito de inspeção e qualquer amostra ou evidência fotográfica. Se o projeto substituir um componente fabricado anteriormente, inclua o histórico conhecido do material e o motivo pelo qual uma rota forjada está sendo considerada.

Os compradores também devem marcar o que pode mudar e o que não pode. Se a geometria final é fixa, mas a forma do blank está aberta para proposta do fornecedor, declare isso claramente. Se a liga é fixa por especificação, não convide substituição sem um caminho de revisão. Se a usinagem deve ser concluída pela NewayAeroTech, defina as superfícies finais e as expectativas de relatório. Se o comprador precisa apenas de um blank, identifique o proprietário da usinagem downstream e o estoque que deve permanecer para essa operação.

Envie o desenho, modelo, grau do material, quantidade, condição de entrega, superfícies de usinagem e requisitos de inspeção. A NewayAeroTech pode revisar se uma rota de forjamento de precisão em superliga, com tratamento térmico, usinagem CNC e teste de material conforme exigido pelo projeto, é adequada para o RFQ de componentes de turbina personalizados.
