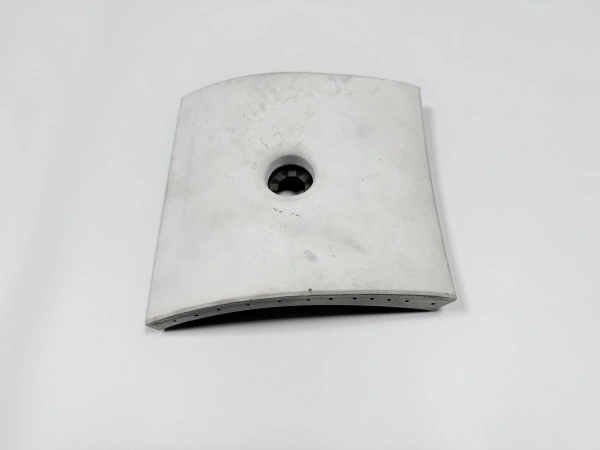

TBC-покрытие и контроль поверхности для металлических тепловых экранов из сплава Inconel 738LC в газ...

Нанесение TBC-покрытия является одним из важнейших этапов постобработки металлических тепловых экранов из сплава Inconel 738LC, используемых в газовых турбинах класса F. Для тяжелых газовых турбин платформ SGT5-4000F и аналогичных плиток MHS работают в условиях близости к потоку продуктов сгорания, термического циклирования, окисления, вибрации и локальных механических ограничений. В такой среде базовый сплав, геометрия после механической обработки, качество поверхности после ЭРО, толщина покрытия и контроль качества должны работать согласованно.

Металлические тепловые экраны — это не просто литые детали из жаропрочных сплавов. Это компоненты тепловой защиты, предназначенные для снижения тепловой нагрузки, передаваемой на основную конструкцию турбины. Надежная плитка MHS требует стабильной литой подложки, точных сопрягаемых поверхностей после ЧПУ-обработки, контролируемых элементов после ЭРО, надлежащей подготовки поверхности, качественно нанесенного теплозащитного покрытия и финальной инспекции перед отгрузкой.

Для заказчиков в сфере энергетики, покупателей запасных частей и команд по обслуживанию горячей секции качество покрытия напрямую влияет на надежность эксплуатации. NewayAeroTech поддерживает комплексное производство плиток тепловых экранов из сплава Inconel 738LC с TBC-покрытием, объединяя литье, ЧПУ-обработку, ЭРО, термообработку, координацию нанесения покрытий и контроль качества в рамках полного технологического маршрута.

Почему металлические тепловые экраны с TBC-покрытием важны для газовых турбин класса F

Газовые турбины класса F работают под высокой тепловой нагрузкой и в условиях повторяющихся циклов пуска и остановки. Компоненты горячей секции должны противостоять окислению, термической усталости, изменению размеров, деградации покрытия и локальному перегреву. Металлические тепловые экраны устанавливаются для защиты окружающих конструкций камеры сгорания или тракта горячих газов от прямого воздействия газов.

В применениях SGT5-4000F плитки MHS обычно рассматриваются как заменяемые защитные компоненты. Их функция заключается не только в выдерживании высоких температур, но и в сохранении правильной посадки, контролируемого зазора, состояния поверхности и целостности покрытия в процессе эксплуатации. Если покрытие выходит из строя, основная подложка из сплава Inconel 738LC может подвергнуться воздействию более высоких температур и ускоренной деградации.

Именно поэтому нанесение TBC-покрытия следует учитывать с самого начала планирования производства, а не только как финальную операцию после литья. Толщина покрытия, зоны маскирования, зазоры отверстий, кромки уплотнений и обработанные сопрягаемые поверхности — все это влияет на окончательную сборку и поведение изделия в эксплуатации.

Функция TBC на плитках металлических тепловых экранов

Теплозащитное покрытие помогает снизить температуру, воспринимаемую металлической подложкой. Для плиток MHS из сплава Inconel 738LC такая тепловая защита может уменьшить окисление, замедлить повреждение от термической усталости и увеличить срок службы теплового экрана при правильном проектировании и контроле системы покрытия.

Основные функции TBC на металлических тепловых экранах включают:

• Снижение теплопередачи от продуктов сгорания к основному материалу IN738LC

• Повышение стойкости к окислению и воздействию горячих газов

• Способствие снижению термической усталости, вызванной повторяющимися циклами нагрева и охлаждения

• Защита выбранных поверхностей, обращенных к горячему потоку, от прямого теплового воздействия

• Поддержка увеличения интервалов технического обслуживания при сочетании с надлежащим контролем инспекции

Однако TBC не является универсальным решением для подложки низкого качества. Если литая базовая деталь имеет трещины, пористость, острые поврежденные кромки, дефекты после ЭРО, загрязнение маслом или неконтролируемую шероховатость поверхности, покрытие может иметь плохую адгезию или риск преждевременного отслаивания.

Почему IN738LC все еще нуждается в защите TBC

Inconel 738LC — это никелевый литейный жаропрочный сплав, разработанный для высокотемпературных применений. Он обладает высокой стойкостью к горячей коррозии, окислению и термической стабильностью по сравнению со многими никелевыми сплавами общего назначения. Для тепловых экранов газовых турбин это делает IN738LC подходящим материалом подложки.

Тем не менее, IN738LC все же выигрывает от защиты TBC в суровых условиях горячей секции. Металлические тепловые экраны могут сталкиваться с ударом горячих газов, локальными градиентами температуры, повторяющимся термическим циклированием и напряжениями, связанными с покрытием. Без надлежащего покрытия подложка может испытывать ускоренное окисление, деградацию поверхности, растрескивание от термической усталости или локальный перегрев.

NewayAeroTech поддерживает производство компонентов из сплавов Inconel для высокотемпературных применений, где выбор материала, маршрут литья, механическая обработка, покрытие и инспекция должны рассматриваться совместно. Для более широкого спектра применений в горячей секции жаропрочные сплавы обеспечивают материальную основу для тепловых экранов турбин, сопловых лопаток, рабочих лопаток, уплотнительных сегментов и других высокотемпературных деталей.

Сравнение материалов для компонентов горячей секции с покрытием

IN738LC — не единственный сплав, используемый в высокотемпературных средах. Выбор материала зависит от температуры, условий коррозии, механической нагрузки, технологичности литья, системы покрытия и требований к финальной инспекции. Для металлических тепловых экранов сплав должен поддерживать как эксплуатацию в горячей секции, так и manufacturability (технологичность изготовления).

Материалы из сплавов Hastelloy часто ассоциируются со стойкостью к коррозии и высокотемпературными химическими средами, в то время как материалы из сплавов Nimonic также используются в высокотемпературных применениях на никелевой основе. Однако для литых плиток MHS газовых турбин класса F IN738LC остается практичным кандидатом, поскольку он наиболее точно соответствует требованиям к литым статическим компонентам горячей секции.

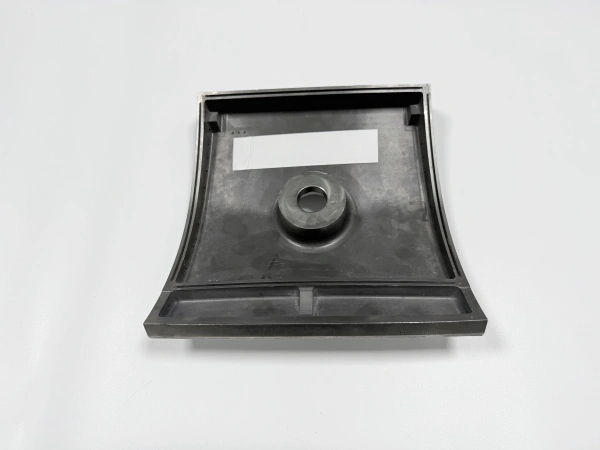

Изготовление подложки перед нанесением TBC-покрытия

Эффективность TBC-покрытия сильно зависит от состояния базового компонента. Перед нанесением покрытия плитка MHS из сплава Inconel 738LC должна иметь контролируемое качество литья, правильную геометрию, стабильное состояние после термообработки, чистую поверхность и правильно подготовленные зоны для покрытия.

Для сложных плиток тепловых экранов используется литье специальных сплавов для создания подложки из жаропрочного сплава с формой, близкой к конечной (near-net-shape). Этот маршрут литья позволяет сформировать криволинейные поверхности, ребра, бобышки и локальные конструктивные элементы до прецизионной механической обработки. Этап литья должен контролировать усадку, трещины, пористость, деформацию и припуск на механическую обработку.

Если подложка имеет неконтролируемые дефекты, покрытие может лишь временно скрыть проблему. В реальной эксплуатации термическое циклирование и поток газов могут выявить слабые места, приводя к отслаиванию покрытия, растрескиванию кромок или раннему браку детали во время инспекции технического обслуживания.

Подготовка поверхности перед нанесением TBC

Подготовка поверхности является ключевым этапом перед нанесением теплозащитного покрытия. Поверхность покрытия должна быть чистой, стабильной и пригодной для адгезии связующего слоя. Плохая подготовка может сократить срок службы покрытия, даже если сам материал покрытия выбран правильно.

Типичный контроль поверхности перед покрытием может включать:

• Удаление масла, смазки и загрязнений от механической обработки

• Удаление окалины или рыхлого поверхностного материала

• Очистку отверстий, пазов и локальных элементов, обработанных методом ЭРО

• Контроль шероховатости поверхности для обеспечения адгезии покрытия

• Защиту обработанных сопрягаемых поверхностей, которые должны оставаться без покрытия

• Инспекцию на наличие трещин, заусенцев, вмятин и острых поврежденных кромок перед покрытием

Подготовка поверхности должна соответствовать спецификации покрытия. Если заказчик требует конкретного связующего слоя, керамического верхнего слоя, диапазона толщины или стандарта приемки, эти требования должны быть рассмотрены до утверждения планов механической обработки и маскирования.

ЧПУ и ЭРО перед покрытием

Большинство прецизионных элементов должно быть завершено до нанесения TBC-покрытия. Сюда относятся монтажные поверхности, базовые плоскости, контактные зоны, отверстия, пазы, кромки уплотнений и локальные границы, влияющие на сборку. Механическая обработка после покрытия должна избегаться, если это явно не запланировано, поскольку доработка после покрытия может повредить систему покрытия или обнажить базовый сплав.

ЧПУ-обработка жаропрочных сплавов используется перед покрытием для контроля установочных поверхностей, элементов позиционирования и финальных размерных сопряжений. Для плиток MHS ЧПУ-обработка обычно фокусируется на функциональных зонах, а не на всей криволинейной литой поверхности.

Электроэрозионная обработка (ЭРО) жаропрочных сплавов применяется там, где традиционный режущий инструмент не может эффективно обрабатывать IN738LC. ЭРО особенно полезна для узких пазов, мелких отверстий, острых локальных элементов и зон с ограниченным доступом инструмента near ребер или криволинейных поверхностей.

Качество кромок и отверстий после ЭРО

ЭРО ценна для сложных элементов из сплава Inconel 738LC, но качество поверхности после ЭРО должно контролироваться перед покрытием. Плохой контроль ЭРО может оставить переплавленный слой, микротрещины, дефекты кромок типа заусенцев, остатки углерода или локальные условия поверхности, затронутой тепловым воздействием. Эти проблемы могут увеличить риск повреждения покрытия и риск отказа в эксплуатации.

Для плиток MHS с TBC-покрытием контроль качества ЭРО должен фокусироваться на:

• Точности ширины паза и локальной геометрии

• Размере отверстия, круглости и состоянии входной/выходной кромки

• Контроле переплавленного слоя там, где это требуется спецификацией

• Инспекции на микротрещины на чувствительных кромках

• Очистке от отходов ЭРО перед подготовкой поверхности

• Совместимости состояния поверхности после ЭРО и адгезии покрытия

Если отверстия или пазы частично заблокированы накоплением покрытия, это может повлиять на воздушный поток, зазоры или условия сборки. Поэтому инспекция элементов должна проводиться до и после покрытия, когда чертеж требует строгого контроля.

Припуск на покрытие и контроль размерной цепи

TBC-покрытие добавляет толщину детали. Это означает, что покрытие является частью размерной цепи, а не просто финишной отделкой поверхности. Для металлических тепловых экранов толщина покрытия может влиять на сборочные зазоры, диаметр отверстий, геометрию кромок уплотнений, контактные поверхности и зазоры теплового расширения.

Перед покрытием инженеры должны определить:

• Покрытые и непокрытые поверхности

• Зоны маскирования для монтажных плоскостей, базовых поверхностей и отверстий

• Диапазон толщины покрытия и допустимые отклонения

• Размеры после механической обработки до покрытия

• Финальные размеры после покрытия

• Метод инспекции для покрытых элементов и критических сопряжений

Распространенным риском является ситуация, когда деталь проходит инспекцию на ЧПУ до покрытия, но становится сложной для сборки после покрытия, потому что накопление покрытия не было учтено. По этой причине припуск на литье, припуск на механическую обработку, размер элементов после ЭРО, стратегия маскирования и толщина покрытия должны планироваться совместно.

Термообработка и термическая стабильность

Термообработка также является частью контроля надежности поверхности и эксплуатации. Отливки из сплава Inconel 738LC могут требовать термообработки для стабилизации микроструктуры и достижения требуемого состояния материала перед финальной отделкой и покрытием.

Термообработка жаропрочных сплавов может поддерживать дисперсионное упрочнение, контроль напряжений и термическую стабильность для высокотемпературных литых компонентов. Для плиток MHS последовательность термообработки должна быть скоординирована с литьем, механической обработкой, ЭРО и покрытием, чтобы избежать искажений, проблем с остаточными напряжениями или состояний поверхности, которые могут повлиять на качество покрытия.

Если термообработка не согласована с полным маршрутом, последующие операции могут выявить перемещения размеров или проблемы с адгезией покрытия. Это особенно важно для тонкостенных или ребристых конструкций тепловых экранов, которые более чувствительны к искажениям.

Риски отказа металлических тепловых экранов с TBC-покрытием

Металлические тепловые экраны с TBC-покрытием могут выходить из строя по нескольким механизмам, если состояние подложки, подготовка поверхности, качество покрытия или размерный контроль не управляются должным образом. Понимание этих рисков помогает предотвратить дорогостоящие проблемы в горячей секции во время эксплуатации или инспекции технического обслуживания.

Распространенные риски отказа включают:

• Отслаивание покрытия, вызванное плохой адгезией, термическим циклированием или загрязнением поверхности

• Окисление основного сплава после повреждения покрытия или локального обнажения

• Трещины термической усталости, начинающиеся от острых кромок, дефектов ЭРО или локальной концентрации напряжений

• Поднятие кромок или потеря покрытия near отверстий, пазов и границ уплотнений

• Локальный перегрев, вызванный недостаточным покрытием или заблокированными элементами воздушного потока

• Интерференция при сборке, вызванная накоплением покрытия на контролируемых поверхностях

• Преждевременный брак во время инспекции останова из-за дефектов покрытия или размеров

Эти риски показывают, почему поставщик должен понимать реальное поведение в горячей секции. Изготовление отливки — это только первый шаг. Финальная покрытая плитка MHS должна оцениваться как функциональный компонент тепловой защиты.

Инспекция после нанесения TBC-покрытия

После покрытия деталь должна быть снова проинспектирована, поскольку финальное состояние покрытия определяет, готов ли тепловой экран к отгрузке. Деталь, соответствующая размерам до покрытия, все же может не пройти финальную инспекцию, если покрытие неравномерное, плохо сцеплено, имеет трещины, слишком толстое, слишком тонкое или присутствует в неправильных зонах.

NewayAeroTech поддерживает испытания и анализ материалов из жаропрочных сплавов для деталей из высокотемпературных сплавов, где могут потребоваться контроль качества материала, состояния поверхности, инспекция покрытия и анализ отказов. Для плиток MHS с TBC-покрытием планирование инспекции должно соответствовать чертежу и требованиям эксплуатации.

Преимущество интегрированного поставщика для плиток MHS с TBC-покрытием

Когда литье, ЧПУ-обработка, ЭРО, покрытие и инспекция управляются разными поставщиками без сильной координации, могут возникать пробелы в ответственности. Поставщик литья может не понимать припуск на покрытие. Поставщик механической обработки может не знать, какие поверхности должны быть замаскированы. Поставщик покрытия может не понимать интерфейсы финальной сборки. Эти пробелы могут привести к размерным ошибкам, дефектам покрытия и задержкам поставки.

Интегрированный подход к производству снижает эти риски, связывая каждое процессное решение:

• Припуск на литье планируется с учетом механической обработки и покрытия

• Контроль баз ЧПУ согласован с требованиями финальной инспекции

• Элементы после ЭРО очищаются и проверяются перед покрытием

• Зоны маскирования определяются согласно функциональным поверхностям

• Толщина покрытия учитывается в финальной размерной цепи

• Инспекция проводится до и после покрытия

Это особенно важно для металлических тепловых экранов с TBC-покрытием SGT5-4000F и аналогичных компонентов тепловых экранов газовых турбин класса F, где деталь должна удовлетворять как требованиям производства, так и реальным ожиданиям эксплуатации в горячей секции.

Контрольный список RFQ для тепловых экранов из сплава Inconel 738LC с TBC-покрытием

Для точного коммерческого предложения на металлические тепловые экраны из сплава Inconel 738LC с TBC-покрытием клиенты должны предоставить достаточно информации, чтобы поставщик мог оценить изготовление подложки, припуск на покрытие, контроль поверхности и требования к инспекции.

Полный запрос предложения (RFQ) должен включать:

• Модель турбины, например, SGT5-4000F или другая платформа газовой турбины класса F

• Наименование детали, номер детали и уровень ревизии

• 3D CAD-модель и 2D-чертеж с допусками и ссылками на базы

Спецификация материала IN738LC или приемлемый эквивалентный стандарт

• Требуемое состояние после термообработки

• Спецификация TBC-покрытия, толщина покрытия и критерии приемки

• Зоны маскирования для отверстий, монтажных плоскостей, базовых поверхностей и кромок уплотнений

• Требования к отверстиям или пазам после ЭРО, включая примечания о переплавленном слое или качестве кромок

• Требования к инспекции, такие как толщина покрытия, адгезия, визуальный контроль, КИМ, капиллярный контроль (FPI), рентген или КТ

• Требуемое количество, целевые сроки поставки, график останова и требования к документации

Если у клиента есть использованная плитка MHS вместо полного чертежа, обратное проектирование должно определить базовую геометрию, изношенные зоны, толщину покрытия, оригинальные функциональные поверхности и базовый уровень финальной инспекции перед началом производства.
