Гибкость процесса: Поддержка сложных геометрий при литье жаропрочных сплавов
Литьё по выплавляемым моделям стало предпочтительным методом производства для компонентов из жаропрочных сплавов, особенно в отраслях, требующих высокой точности, сложных геометрий и исключительной производительности в экстремальных условиях. В аэрокосмической промышленности, энергетике и оборонных приложениях жаропрочные сплавы должны не только выдерживать высокие температуры и давление, но и изготавливаться по сложным конструкциям, которые часто включают тонкие стенки, полые сечения и замысловатые профили.
Литьё по выплавляемым моделям предлагает уникальное сочетание гибкости и точности, позволяя производителям соответствовать этим строгим требованиям, сохраняя при этом экономическую эффективность и минимизируя отходы. В этом блоге рассматривается производственный процесс, типы используемых жаропрочных сплавов, последующие процессы, методы испытаний и ключевые области применения литья по выплавляемым моделям.
Производственный процесс: Литьё по выплавляемым моделям
Литьё по выплавляемым моделям, часто называемое "литьём по восковым моделям", — это проверенная временем техника, превратившаяся в один из самых универсальных и гибких процессов в производстве. Он начинается с создания восковой модели, которая представляет собой конечный компонент. Затем эта восковая модель покрывается керамическим материалом, образуя вокруг неё оболочку или форму. После затвердевания керамической оболочки воск выплавляется, оставляя полость, которую можно заполнить расплавленным металлом. Инновации, такие как автоматизированные системы прессования воска и методы точного керамического покрытия, повышают эффективность и качество этого процесса.
Одним из основных преимуществ использования восковых моделей является их гибкость в поддержке сложных геометрий. Восковые модели могут быть созданы практически любой формы, что позволяет реализовывать замысловатые конструкции, часто недостижимые с помощью традиционных методов литья или механической обработки. Этот процесс позволяет производить компоненты с тонкостенными сечениями, сложными охлаждающими каналами, полыми внутренностями и сложными профилями — все эти особенности часто имеют решающее значение в таких приложениях, как лопатки турбин и аэрокосмические компоненты. Интеграция передовых методов создания моделей и мер контроля размеров обеспечивает оптимальные результаты для таких применений.
Адаптивность литья по выплавляемым моделям заключается в его способности к производству почти чистовой формы, что минимизирует отходы материала и необходимость в обширной механической обработке после литья. В отличие от других методов, литьё по выплавляемым моделям может достигать высокого уровня точности, что означает, что отлитые детали требуют минимальных отделочных операций. Это снижает производственные затраты и сохраняет свойства материала, что особенно важно для жаропрочных сплавов, предназначенных для экстремальных условий. Такие процессы, как вакуумное литьё по выплавляемым моделям и техники точной заливки, улучшают структурную целостность и качество поверхности материала.
Кроме того, литьё по выплавляемым моделям обеспечивает превосходный контроль над качеством поверхности и точностью размеров. Керамические формы создают гладкую поверхность, уменьшая необходимость в дополнительной механической обработке или отделке. Достижимые с помощью литья по выплавляемым моделям точные размерные допуски необходимы для деталей, которые должны плотно соединяться или использоваться в высокопроизводительных сборках. При размерных допусках до ±0,005 дюйма на дюйм литьё по выплавляемым моделям гарантирует, что компоненты соответствуют строгим спецификациям и могут безупречно функционировать в своих целевых приложениях. Внедрение передовых методов литья и контролируемого производства керамических форм помогает достичь такой высокой точности и качества.
Типичные жаропрочные сплавы, используемые в литье по выплавляемым моделям
Жаропрочные сплавы — это высокопроизводительные материалы, разработанные для работы в самых сложных условиях. Их уникальные свойства включают устойчивость к высоким температурам, коррозии и механическому износу. Литьё по выплавляемым моделям особенно хорошо подходит для этих сплавов, обеспечивая точность и целостность материала, необходимые для полного использования их преимуществ.
Никелевые жаропрочные сплавы
Никелевые жаропрочные сплавы являются одними из наиболее часто используемых материалов в литье по выплавляемым моделям. Сплавы, такие как Inconel 718, Inconel 625 и сплавы Rene, являются популярным выбором благодаря своим превосходным механическим свойствам при высоких температурах. Inconel 718, например, известен своей прочностью и устойчивостью к окислению при температурах выше 700°C, что делает его предпочтительным материалом для лопаток турбин, выхлопных систем и корпусов высокотемпературного оборудования.
Кобальтовые жаропрочные сплавы
Кобальтовые жаропрочные сплавы, такие как серия Stellite, также широко используются в литье по выплавляемым моделям. Эти сплавы обладают высокой износостойкостью и часто используются в компонентах, где важны трение и эрозия, таких как седла клапанов, подшипники и механические уплотнения. Кобальтовые жаропрочные сплавы могут сохранять свою прочность при термоциклировании, что полезно для деталей, используемых в газовых турбинах и других высокотемпературных приложениях.
Монокристаллические и направленно затвердевающие сплавы
Монокристаллические и направленно затвердевающие сплавы, такие как серия CMSX, представляют собой ещё одну категорию жаропрочных сплавов, используемых в литье по выплавляемым моделям. Эти сплавы специально разработаны для повышения производительности лопаток турбин путём устранения границ зёрен, которые часто являются источником слабости при высоких термических и механических нагрузках. Гибкость литья по выплавляемым моделям позволяет осуществлять точный контроль в процессе затвердевания, создавая монокристаллические компоненты, обладающие исключительной устойчивостью к ползучести и усталости.
Титановые сплавы
Титановые сплавы, такие как Ti-6Al-4V, также популярны в литье по выплавляемым моделям благодаря высокому отношению прочности к весу. Это делает их идеальными для аэрокосмических применений, где экономия веса так же важна, как и способность выдерживать экстремальные рабочие условия. Высокая точность литья по выплавляемым моделям позволяет производить лёгкие и прочные компоненты, которые могут использоваться в конструкциях самолётов, компонентах реактивных двигателей и медицинских имплантатах.
Вот ваш контент со встроенными анкорными текстами для соответствующих сообщений в блоге о методах последующей обработки:
Последующие процессы в литье по выплавляемым моделям
Одного литья по выплавляемым моделям не всегда достаточно для получения компонентов с требуемыми конечными механическими свойствами для высоконагруженных применений. К компонентам из жаропрочных сплавов применяются различные методы последующей обработки для дальнейшего улучшения характеристик материала.
Горячее изостатическое прессование (ГИП) — это критически важный последующий процесс, который помогает улучшить структурную целостность компонентов из жаропрочных сплавов, отлитых по выплавляемым моделям. ГИП предполагает помещение отлитого компонента в среду с высоким давлением и температурой, что устраняет любую внутреннюю пористость, присутствующую в отливке. Закрывая эти поры, ГИП значительно улучшает плотность материала и общие механические свойства, такие как усталостная и прочность на растяжение. Это делает его важнейшим последующим процессом для лопаток турбин, которые должны выдерживать высокие вращательные силы и термоциклирование. Роль ГИП в устранении пористости особенно важна для поддержания долговечности и срока службы этих критически важных компонентов.
Термическая обработка
Термическая обработка — это ещё один распространённый последующий процесс, применяемый к жаропрочным сплавам для изменения их микроструктуры. Во время термической обработки сплав подвергается контролируемым циклам нагрева и охлаждения, которые улучшают его механические свойства, такие как твёрдость, вязкость и сопротивление усталости. Термическая обработка также помогает выделить упрочняющие фазы внутри сплава, что особенно важно для никелевых жаропрочных сплавов в высокотемпературных приложениях. Улучшая микроструктуру, термическая обработка гарантирует, что материал достигнет требуемых свойств для сложных условий эксплуатации.
Обработка на станках с ЧПУ и поверхностные обработки
Компоненты, отлитые по выплавляемым моделям, часто подвергаются обработке на станках с ЧПУ после литья для достижения размерной точности. Обработка жаропрочных сплавов на станках с ЧПУ позволяет достигать жёстких допусков, что критически важно для деталей, которые должны входить в сложные сборки или работать с минимальными зазорами. Поверхностные обработки также часто применяются для улучшения коррозионной стойкости, износостойкости или усталостной долговечности, в зависимости от целевого назначения компонента. Точная обработка на станках с ЧПУ гарантирует, что конечный продукт является функциональным и надёжным, уменьшая необходимость в дальнейших корректировках или доработках.
Теплозащитные покрытия (ТЗП)
Ещё одним распространённым последующим процессом является нанесение теплозащитных покрытий (ТЗП). Эти покрытия предназначены для защиты компонента из жаропрочного сплава от высоких температур, которым он будет подвергаться во время работы. ТЗП часто используются на таких компонентах, как лопатки турбин и детали камер сгорания, где температуры достигают выше 1000°C. Гладкая поверхность, создаваемая литьём по выплавляемым моделям, обеспечивает идеальную основу для этих покрытий, гарантируя хорошую адгезию и максимизируя эффективность теплового барьера. Правильное нанесение ТЗП значительно продлевает срок службы компонентов из жаропрочных сплавов, особенно в аэрокосмической отрасли и энергетике.
Испытания компонентов из жаропрочных сплавов, отлитых по выплавляемым моделям
Обеспечение качества компонентов из жаропрочных сплавов, отлитых по выплавляемым моделям, имеет критическое значение, особенно учитывая высокие ставки в аэрокосмической отрасли, энергетике и нефтегазовой промышленности. Для проверки качества, механических свойств и размерной точности отлитых компонентов используются различные методы испытаний.
Испытания на размерную точность
Испытания на размерную точность — это один из первых шагов в процессе контроля компонентов, отлитых по выплавляемым моделям. Координатно-измерительные машины (КИМ) используются для проверки соответствия компонентов требуемым допускам. Точность, достижимая с помощью литья по выплавляемым моделям, является одним из его значительных преимуществ. Проверка на КИМ гарантирует, что компонент находится в пределах заданного размерного диапазона, минимизируя необходимость в доработке или корректировке.
Неразрушающий контроль (НК)
Методы неразрушающего контроля (НК) используются для выявления любых внутренних дефектов, которые могут присутствовать в отлитом компоненте. Рентгеновское и КТ-сканирование являются стандартными методами обнаружения пустот, пористости и включений, которые могут нарушить целостность компонента. Ультразвуковой контроль — это ещё один метод НК, используемый для оценки внутренней структуры компонентов из жаропрочных сплавов, обеспечивая тщательную оценку без повреждения детали. Способность литья по выплавляемым моделям производить компоненты с минимальными внутренними дефектами означает, что эти методы НК часто показывают детали, пригодные даже для самых требовательных применений.
Оценка механических свойств
Оценка механических свойств необходима для понимания того, как компонент будет работать в условиях эксплуатации. Испытания на растяжение, усталость и ударную вязкость обычно проводятся для оценки механических свойств материала. Литьё по выплавляемым моделям производит компоненты из жаропрочных сплавов с превосходными механическими свойствами, и эти испытания помогают убедиться, что деталь выдержит эксплуатационные нагрузки, с которыми она столкнётся в процессе службы.
Микроструктурный анализ
Микроструктурный анализ — это ещё один ключевой аспект испытаний жаропрочных сплавов. Металлографическая микроскопия и сканирующая электронная микроскопия (СЭМ) используются для изучения микроструктуры сплава, включая размер зерна, распределение фаз и дефекты. Высокий уровень контроля в процессе литья по выплавляемым моделям помогает обеспечить однородную микроструктуру, что критически важно для достижения желаемых механических свойств в готовой детали.
Отраслевые применения и преимущества литья по выплавляемым моделям
Литьё по выплавляемым моделям широко используется в различных отраслях, особенно там, где требуются сложные геометрии, жёсткие допуски и высокопроизводительные материалы. Возможность производить компоненты со сложными деталями и почти чистовой формой делает этот метод литья привлекательным выбором для применений в аэрокосмической отрасли, энергетике, автомобилестроении, обороне, медицине и судостроении. Этот метод литья гарантирует, что сложные, высокопроизводительные компоненты могут быть изготовлены эффективно и с высокой точностью, уменьшая необходимость в дальнейшей механической обработке.
Аэрокосмическая и авиационная промышленность

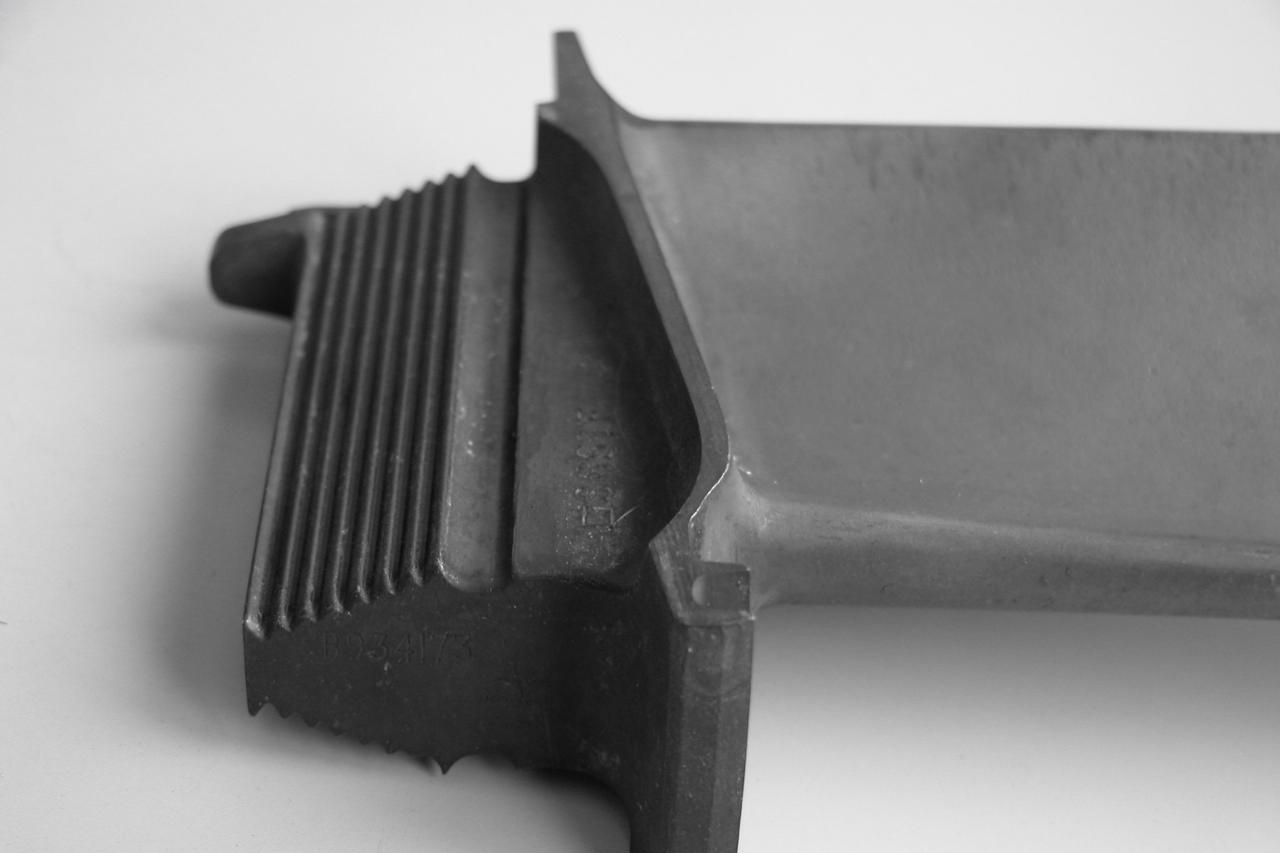

В аэрокосмической и авиационной промышленности литьё по выплавляемым моделям используется для производства лопаток турбин, корпусов и направляющих аппаратов. Эти компоненты часто включают сложные охлаждающие каналы, необходимые для поддержания их структурной целостности в высокотемпературных средах. Точность литья по выплавляемым моделям гарантирует, что эти сложные геометрии могут быть достигнуты при сохранении эксплуатационных характеристик материала. Гибкость литья по выплавляемым моделям также позволяет быстро создавать прототипы, что даёт инженерам возможность тестировать новые конструкции и быстро выводить инновации на рынок. Такие компоненты, как компоненты реактивных двигателей из жаропрочных сплавов, часто производятся с использованием литья по выплавляемым моделям для достижения точных допусков, необходимых для оптимальной работы в экстремальных условиях.
Энергетика
Индустрия энергетики также полагается на литьё по выплавляемым моделям для производства компонентов газовых турбин, теплообменников и высокотемпературных деталей камер сгорания. Эти компоненты должны выдерживать высокие термические и механические нагрузки, сохраняя свою производительность в течение длительных периодов службы. Способность литья по выплавляемым моделям производить сложные формы с минимальными требованиями к механической обработке делает его экономически эффективным для производства деталей с высокой точностью и надёжностью. Например, детали теплообменников из жаропрочных сплавов выигрывают от литья по выплавляемым моделям благодаря сложной геометрии, необходимой для оптимизации эффективности теплопередачи в энергетических системах.
Нефтегазовая промышленность
Литьё по выплавляемым моделям в нефтегазовой отрасли используется для создания корпусов клапанов, компонентов насосов и деталей компрессоров, которые должны выдерживать высокое давление и коррозионные среды. Жаропрочные сплавы, отлитые по выплавляемым моделям, предлагают высокую прочность, износостойкость и коррозионную стойкость, необходимые в этих сложных приложениях. Например, сборки насосных систем из жаропрочных сплавов выигрывают от литья по выплавляемым моделям, потому что этот процесс обеспечивает стабильное качество и производительность в суровых условиях эксплуатации.
Автомобилестроение и оборона
Автомобильная промышленность, оборона и военная промышленность также выигрывают от литья по выплавляемым моделям, особенно для лёгких, высокопрочных компонентов в производительных приложениях. Литьё по выплавляемым моделям хорошо подходит для создания прототипов и мелкосерийного производства, что делает его идеальным для изготовления деталей, требующих точности и высокопроизводительных материалов. Такие компоненты, как детали выхлопных систем из жаропрочных сплавов в автомобильных приложениях, отливаются с использованием процессов литья по выплавляемым моделям для обеспечения долговечности и устойчивости к высоким температурам. Это имеет решающее значение для поддержания эффективности и снижения выбросов в высокопроизводительных транспортных средствах.
Медицина и судостроение
Литьё по выплавляемым моделям также широко используется в медицинской и судостроительной отраслях. В медицинских приложениях возможность создания индивидуальных сложных геометрий имеет решающее значение для производства имплантатов, которые точно подходят отдельным пациентам, обеспечивая комфорт и эффективность. Для морских применений коррозионная стойкость отливок из жаропрочных сплавов необходима для таких компонентов, как модули военных кораблей из жаропрочных сплавов, которые должны выдерживать суровые солёные среды, в которых они работают. Литьё по выплавляемым моделям обеспечивает надёжность материала и точность, необходимые для длительной работы в этих сложных условиях.
Часто задаваемые вопросы:
Каковы основные преимущества использования литья по выплавляемым моделям для компонентов из жаропрочных сплавов в аэрокосмических приложениях?
Как литьё по выплавляемым моделям сравнивается с другими методами литья в поддержке сложных геометрий?
Каковы типичные методы последующей обработки, применяемые к жаропрочным сплавам, отлитым по выплавляемым моделям, и почему они важны?
Как проверяется размерная точность компонентов из жаропрочных сплавов, произведённых методом литья по выплавляемым моделям?
Какие отрасли получают наибольшую выгоду от способности литья по выплавляемым моделям поддерживать сложные геометрии и почему?
