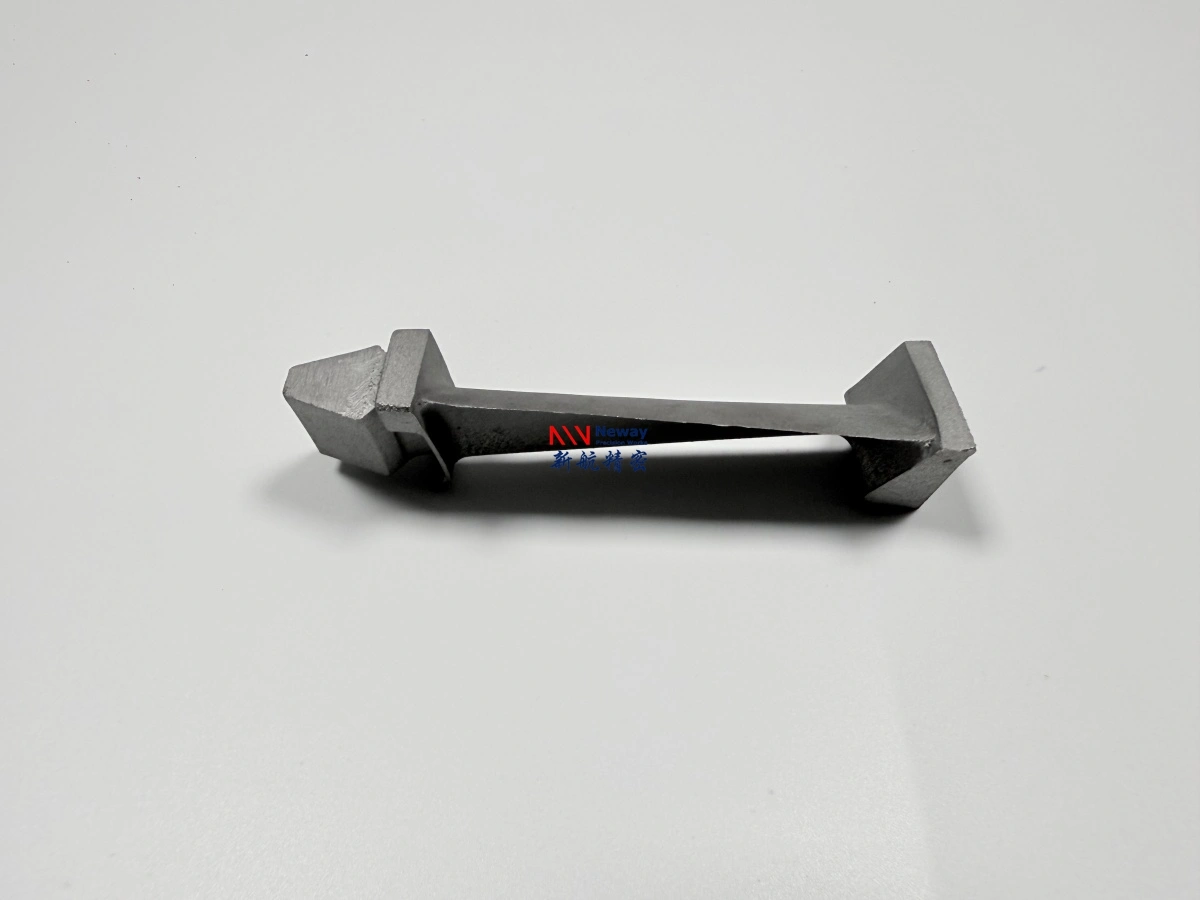

Запрос коммерческих предложений на литье кожухов и тепловых экранов из суперсплавов для проточной ча...
Запросы коммерческих предложений (RFQ) на литье кожухов и тепловых экранов из суперсплавов должны определять поверхность проточной части горячих газов, элементы крепления, границы нанесения покрытия, припуски на механическую обработку и доказательства контроля качества до получения报价 от поставщиков. Эти детали часто выглядят как простые изогнутые плитки или сегменты, но риск в RFQ заключается в поверхности, обращенной к потоку газа, геометрии монтажа, контролирующей посадку, и термических деформациях, которые могут возникнуть после термообработки или подготовки к нанесению покрытия. Покупатель должен указать, требуется ли поставка литой заготовки, обработанного сегмента, детали, готовой к нанесению покрытия, или комплекта готовых компонентов.
NewayAeroTech может рассмотреть проекты кожухов, тепловых экранов, уплотнительных сегментов, жаровых труб и связанные с ними проекты горячей секции через вакуумное литье по выплавляемым моделям, литье высокотемпературных суперсплавов, ЧПУ-обработку суперсплавов, поддержку нанесения теплозащитных покрытий и испытания и анализ материалов. Работы выполняются по индивидуальному заказу на основе чертежей, образцов и технических требований, а не являются перепродажей стандартных запасных частей.
Граница поверхности проточной части горячих газов
Для данного RFQ покупатели должны сначала обозначить поверхность, обращенную к потоку горячих газов. На кожухе или тепловом экране этой поверхностью может быть изогнутая потоковая грань, грань для теплозащитного покрытия, зона износа от трения или защищенная грань экрана, которая должна оставаться стабильной после термической обработки. Поставщик не может определить маршрут литья, припуск на поверхность или сроки контроля качества, пока функциональная грань не отделена от монтажных и некритических поверхностей.
Чертеж также должен показывать, поставляется ли поверхность, обращенная к газу, в литом состоянии, обработанной, зачищенной, подготовленной дробеструйной обработкой или готовой к нанесению покрытия. Эти состояния поставки требуют различных припусков и проверок качества. Поверхность, готовая к нанесению покрытия, может потребовать более строгого контроля оксидов, загрязнений, состояния кромок и подготовки поверхности по сравнению с грубой литой заготовкой. Если эта граница не указана, один поставщик может предложить цену за простое литье, а другой — за обработанный компонент.
Зона поверхности | Производственная проблема | Инструкция для RFQ |
|---|---|---|
Грань, обращенная к газу | Состояние поверхности, стабильность стенки и готовность к покрытию. | Укажите окончательное состояние и сроки контроля. |
Зона трения или износа | Припуск на обработку, риск повреждения кромок и окончательная отделка. | Отметьте поверхности, требующие механической обработки или контролируемой зачистки. |
Монтажная сторона | Базы, опорные площадки под болты, крюки, пазы и посадка при сборке. | Определите, какие элементы являются окончательными, а какие остаются с припуском. |
Кромки и углы | Трещины, выкрашивание, питание литья и контроль кромок покрытия. | Идентифицируйте хрупкие кромки и ожидания по приемке. |
Выбор сплава и маршрута литья
Проекты кожухов и тепловых экранов часто используют никелевые или кобальтовые суперсплавы, выбранные за высокую температурную прочность, стойкость к окислению, поведение при горячей коррозии и литейные свойства. Покупатель должен указать, фиксирован ли сплав чертежом или открыт для анализа технологичности. Если сплав фиксирован, поставщик должен рассчитать стоимость оснастки, литья, термообработки, механической обработки, подготовки к покрытию и контроля качества для данной марки. Если сплав не фиксирован, покупатель должен рассматривать комментарии поставщика как инженерные рекомендации, а не как автоматическое утверждение конструкции.
Вакуумное литье по выплавляемым моделям обычно рассматривается для сложных сегментов горячей секции, поскольку оно позволяет создавать изогнутые поверхности, ребра, площадки, бобышки и элементы, близкие к чистовым размерам, если позволяют геометрия и сплав. Маршруты направленной кристаллизации или монокристаллического литья не требуются автоматически для каждого теплового экрана или кожуха. Маршрут должен соответствовать тепловой нагрузке компонента, его механической функции, требованиям к материалу и стандартам приемки.
Условие RFQ | Анализ поставщика | Решение покупателя |
|---|---|---|
Фиксированный сплав на чертеже | Предложить цену для утвержденной марки и совместимого технологического маршрута. | Подтвердить примечание по материалу, правила замены и условия поставки. |
Только кандидатный сплав | Комментировать литейные свойства, обрабатываемость и риски постобработки. | Утвердить окончательный материал через внутренний инженерный анализ. |
Предоставлен использованный образец | Проверить износ, окисление, остатки покрытия и деформацию. | Решить, является ли образец справочным или авторитетным источником геометрии. |
Требуется поверхность с покрытием | Проверить основной металл, подготовку поверхности и состояние кромок. | Определить границу покрытия и доказательства приемки. |
Геометрия, влияющая на стоимость литья
Стоимость кожуха или теплового экрана не должна основываться только на внешних размерах. Кривизна сегмента, толщина стенки, ребра, пазы, крюки, монтажные площадки, отверстия охлаждения, интерфейсы уплотнений и маски для покрытия могут изменить риски, связанные с оснасткой и процессом. Тонкая изогнутая плитка с несколькими площадками может деформироваться иначе, чем тяжелый уплотнительный сегмент. Тепловой экран с множеством отверстий может потребовать другого плана литья, механической обработки, электроэрозионной обработки (EDM) или сверления после литья.
Покупатели должны отметить, какие элементы могут быть отлиты с припуском, близким к чистовому, а какие должны быть обработаны после термообработки. Отлитые отверстия, пазы или тонкие кромки могут снизить объем механической обработки, но увеличить риск литья. Обработанные отверстия и окончательные площадки могут быть более предсказуемыми, но требуют достаточного припуска и стабильных базовых поверхностей. Поставщику необходимо это решение до того, как он сможет предложить реалистичный производственный маршрут.

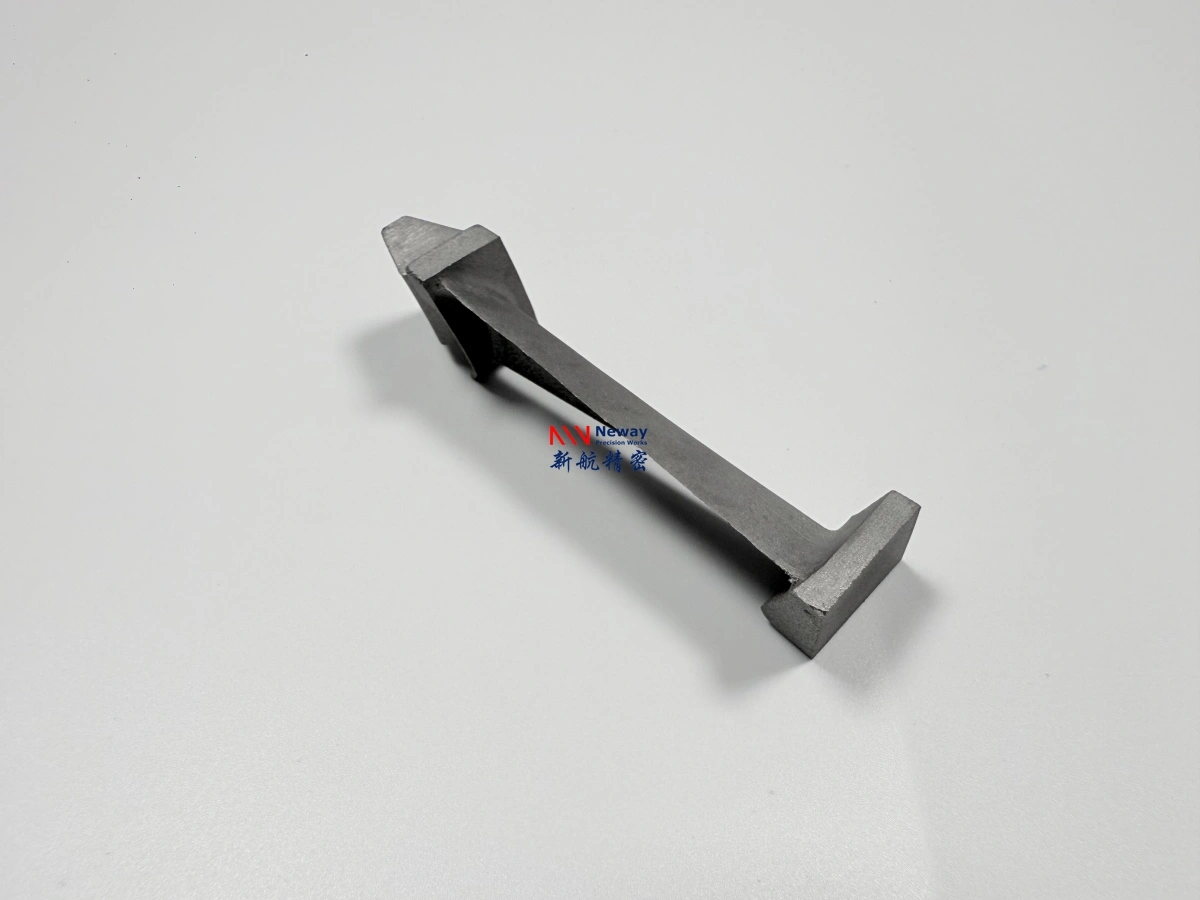

Припуски на механическую обработку и планирование баз
Припуск на механическую обработку является центральным элементом RFQ для кожухов и тепловых экранов. Покупатель должен показать окончательные базы, монтажные грани, положения отверстий, уплотнительные поверхности, границы покрытия и любые элементы, которые должны остаться в литом состоянии. Если деталь поставляется как заготовка, предложение все равно должно определять зоны припусков, чтобы последующая механическая обработка могла выполнить чистовую обработку. Если NewayAeroTech отвечает за окончательную механическую обработку, чертеж должен идентифицировать контрольные размеры и поверхности, определяющие посадку при сборке.
Термическая обработка может изменить план механической обработки. Термообработка, ГИП (горячее изостатическое прессование), снятие напряжений или подготовка к покрытию могут изменить плоскостность, кривизну или соосность отверстий. Некоторые элементы следует обрабатывать после термических этапов, в то время как другие базы могут потребовать черновой подготовки раньше. Хороший RFQ указывает состояние поставки и позволяет поставщику выстроить последовательность литья, термической обработки, механической обработки и контроля вокруг этой цели.
Элемент | Вопрос по припуску | Влияние на оценку стоимости |
|---|---|---|
Монтажные площадки | Площадки окончательные, черновые или с оставленным припуском? | Изменяет время механической обработки и объем работ КИМ. |
Изогнутая газовая грань | Поверхность в литом состоянии, обработана или готова к покрытию? | Влияет на оснастку, отделку и сроки контроля. |
Отверстия и пазы | Литые, сверленые, EDM или обрабатываются покупателем? | Изменяет последовательность процесса и риск допуска. |
Кромки и тонкие губы | Какой объем материала можно безопасно удалить? | Контролирует риск брака и обзор первого образца. |
Готовность к покрытию и объем постобработки
Многие проекты тепловых экранов и кожухов требуют подготовки поверхности для нанесения покрытия, даже если само покрытие не включено в оценку стоимости литья. RFQ должен определять, несет ли поставщик ответственность за подготовку поверхности, маскирование, дробеструйную подготовку, очистку, контроль перед нанесением покрытия или только за базовое литье. Если покрытие наносится другим поставщиком, NewayAeroTech все равно необходимо знать требуемое состояние поверхности и защищенные зоны.
Постобработка может включать термообработку, ГИП, чистовую обработку поверхности, локальную механическую обработку, очистку и контроль качества. Покупатель должен определить контрольные точки вокруг этих этапов. Цветная дефектоскопия (FPI) перед нанесением покрытия может выявить поверхностные индикации. Контроль на КИМ после термообработки может подтвердить размерные изменения перед окончательной механической обработкой. Рентгенография или КТ могут быть полезны, если толщина стенки или внутреннее качество влияют на выпуск детали. Эти записи должны выбираться для конкретного компонента, а не копироваться из общего контрольного списка.
Доказательства контроля качества для кожухов и тепловых экранов
Доказательства контроля качества должны быть напрямую связаны с функцией детали. Сегмент кожуха может потребовать контроля на КИМ для геометрии монтажа, FPI кромок и обработанных граней, рентгенографии или КТ для оценки целостности литья в зонах перехода от толстого к тонкому сечению, а также верификации материала, если это требуется чертежом. Тепловой экран может потребовать обзора состояния поверхности, проверки плоскостности, контроля рисунка отверстий и доказательств готовности к покрытию. Покупатель должен отдельно указать документы о выпуске и документы о контроле первого образца.
Контроль первого образца должен ответить на вопрос, может ли маршрут литья обеспечить форму, припуск и качество поверхности перед серийным производством. Если первый образец показывает деформацию, трещины на кромках, недостаточный припуск или состояние поверхности, препятствующее подготовке к покрытию, покупатель и поставщик должны решить, следует ли пересмотреть оснастку, припуски на механическую обработку, сроки контроля или количество образцов перед заказом следующей партии.
Пункт контроля | Риск для кожуха или теплового экрана | Примечание покупателя |
|---|---|---|
КИМ | Монтажная площадка, рисунок отверстий, кривизна и посадка по базам. | Перечислить размеры в отчете, контролирующие сборку. |
FPI | Поверхностные индикации на кромках, газовой грани и зонах механической обработки. | Определить этап контроля: до или после чистовой обработки. |
Рентген или КТ | Внутренняя целостность, переход стенок и скрытые риски литья. | Отметить зоны, где важно внутреннее качество. |
Обзор готовности к покрытию | Чистота поверхности, состояние кромок и защищенные зоны. | Указать, входит ли нанесение покрытия в обязанности поставщика или покупателя. |
Границы для не-OEM образцов и образцов MRO
Если проект начинается с использованного образца кожуха или теплового экрана, покупатель должен документально зафиксировать состояние образца перед обратным инжинирингом. Образцы из проточной части горячих газов могут показывать окисление, потерю покрытия, износ от трения, деформацию, трещины, отложения или следы предыдущего ремонта. Использованный образец не должен рассматриваться как окончательная геометрия конструкции без инженерного одобрения покупателя. RFQ должен указывать, какие размеры взяты из чертежа, какие измерены по образцу, а какие элементы являются только визуальными ссылками.
NewayAeroTech может рассмотреть границы индивидуального производства не-OEM деталей, когда покупатель предоставляет чертежи, образцы, требования к материалу и ожидания по контролю качества. Поставщик может помочь оценить технологичность, но его не следует просить заявлять об оригинальной авторизации или статусе стандартного складского запаса. Это различие защищает RFQ и сохраняет фокус проекта на доказательствах индивидуального производства.
Данные RFQ для литья кожухов и тепловых экранов
Отправьте 2D-чертеж, 3D-модель, марку материала, ожидаемое количество, карту поверхности проточной части горячих газов, границу покрытия, состояние поставки, требования к термообработке, требования к ГИП (если есть), поверхности для механической обработки, схему базирования, метод создания отверстий или пазов, записи контроля и план первого образца. Если предоставлен образец, включите фотографии поверхностей, обращенных к газу, элементов крепления, остатков покрытия, зон износа и любых известных деформаций.
NewayAeroTech может рассмотреть литье кожухов и тепловых экранов из суперсплавов, когда покупатель определяет функциональную поверхность, требования к сплаву, выбор маршрута, припуски на механическую обработку, ответственность за постобработку и доказательства контроля качества. Четкий RFQ позволяет поставщику предложить пакет компонентов для проточной части горячих газов вместо разрозненного запроса на изогнутую отливку из суперсплава. Это также помогает покупателю сравнивать поставщиков по полноте технологического маршрута, а не только по цене за единицу.
