Какая информация необходима для расчета стоимости запасных частей для ремонта турбин на заказ?
Какая информация необходима для расчета стоимости запасных частей для ремонта турбин на заказ?

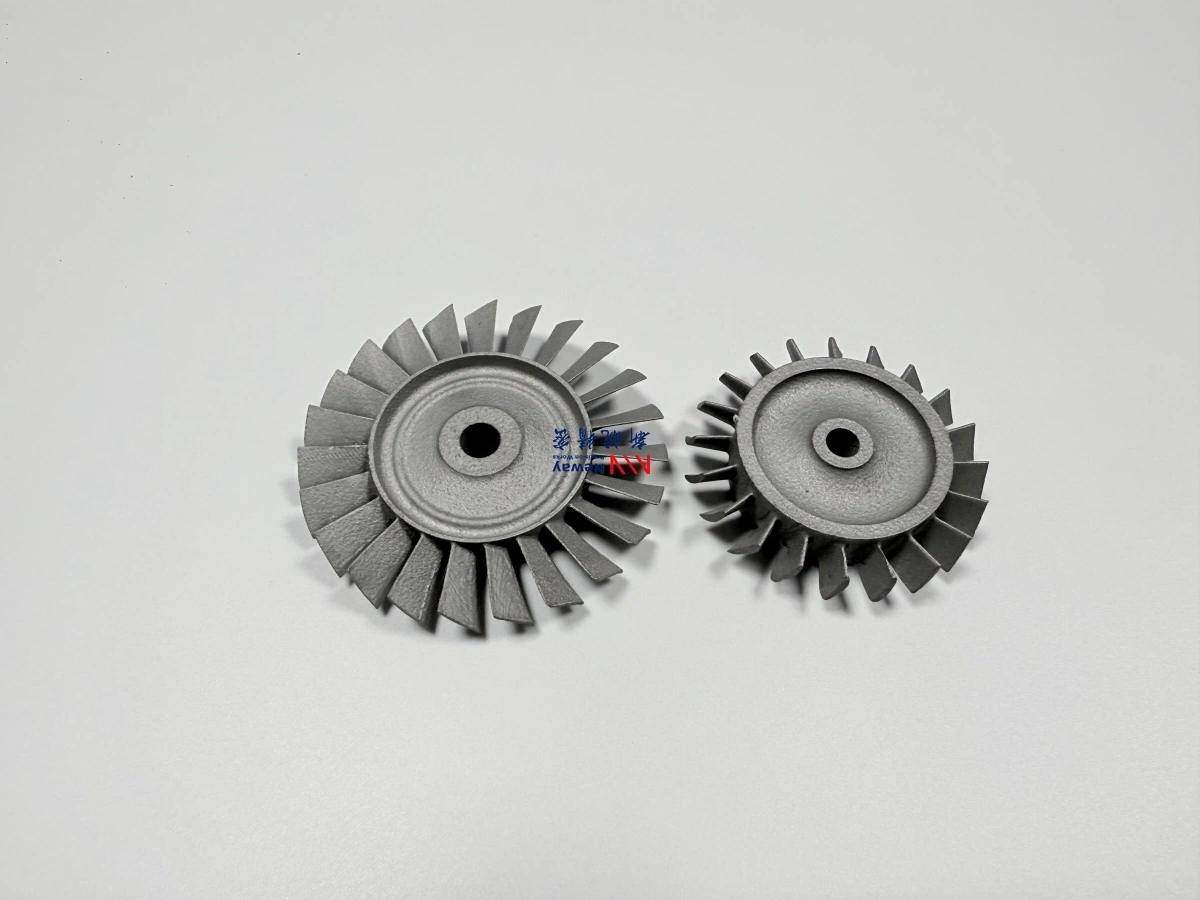

Для точного расчета стоимости запасных частей для ремонта турбин на заказ поставщику обычно требуются 2D-чертежи, 3D-CAD-файлы, старые образцы или данные 3D-сканирования, требования к материалам, количество, требования к технологическому процессу, стандарты контроля, потребности в документации и сроки поставки. Чем полнее информация в запросе коммерческого предложения (RFQ), тем точнее компания NewayAeroTech сможет оценить маршрут производства, стоимость, время выполнения, риски качества и объем поставки готовых деталей.
Для запасных частей для ремонта газовых турбин на заказ расчет стоимости не должен основываться только на размере детали и количестве. Запасные части для газовых турбин могут требовать литья из суперсплавов, ЧПУ-обработки, электроэрозионной обработки (EDM), глубокого сверления отверстий, термообработки, подготовки покрытия, неразрушающего контроля (NDT), размерного контроля, отчетов о материалах и отслеживаемой сопроводительной документации.

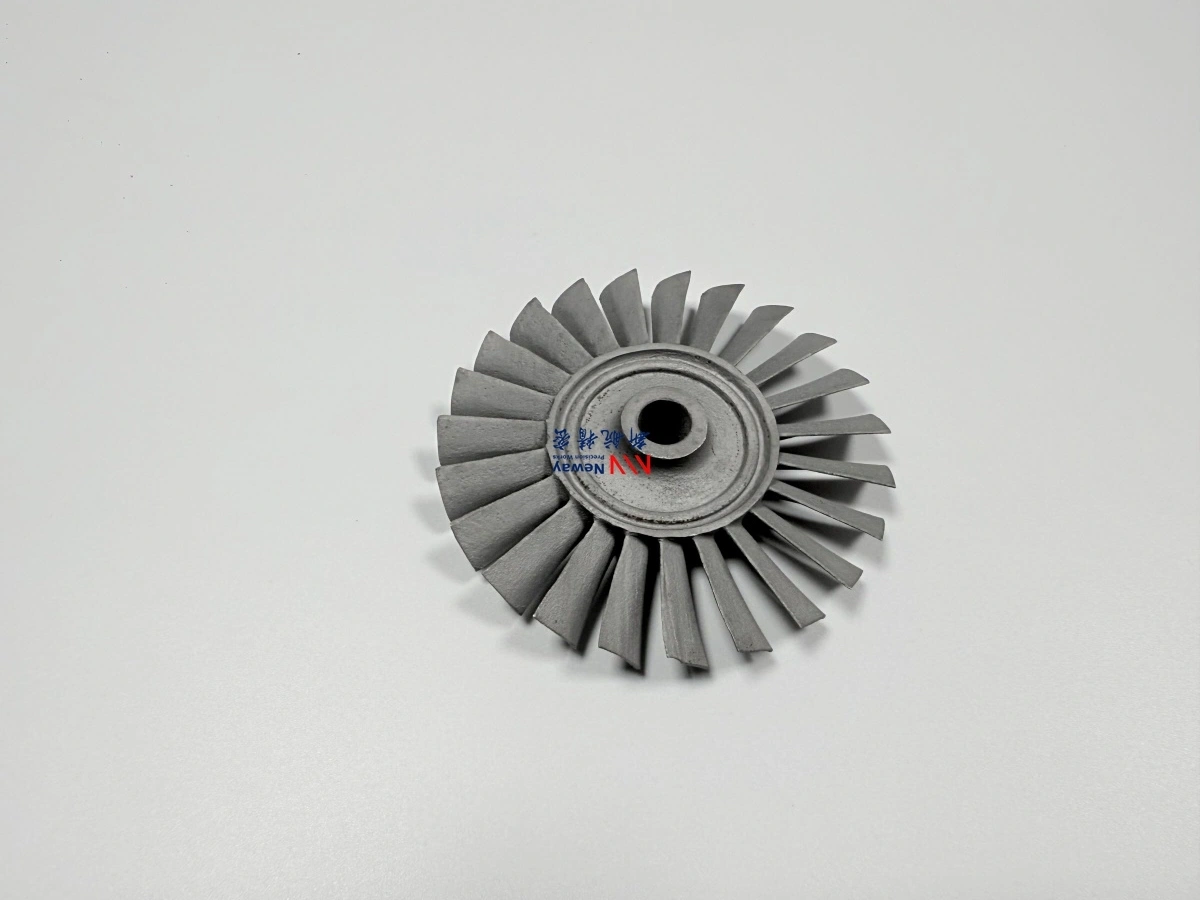

1. Прямой ответ: какая информация необходима для расчета стоимости запасных частей для ремонта турбин на заказ?
Расчет стоимости запасных частей для ремонта турбин на заказ обычно требует наличия чертежей, 3D-CAD-файлов, старых образцов, данных 3D-сканирования, данных КИМ (CMM), марки материала, состояния после термообработки, требований к покрытию, количества, объема производства, стандарта контроля, требований к документации и целевого графика поставки. Если деталь подвергается обратному инжинирингу, также следует предоставить модель турбины, расположение детали, фотографии, зоны повреждения и функциональные поверхности.
Информация для RFQ | Рекомендуемые входные данные | Почему это важно |
|---|---|---|
Чертеж и CAD | 2D-чертеж в формате PDF, 3D-файл STEP/IGES/X_T, допуски, базы и ссылки на сборку. | Определяет геометрию, допуски, особенности обработки и основу для контроля. |
Образец или данные сканирования | Старый образец, изношенный образец, 3D-сканирование, отчет КИМ, фотографии и информация о зонах повреждения. | Поддерживает обратный инжиниринг, когда полные чертежи OEM недоступны. |
Требования к материалам | Марка сплава, термообработка, покрытие, рабочая температура и исходный материал, если известен. | Определяет маршрут литья, сложность обработки, постобработку, контроль и стоимость. |
Количество и тип проекта | Прототип, первый образец, партия для ремонта, срочный простой или ежегодная потребность в запасных частях. | Влияет на стратегию оснастки, цену за единицу, время выполнения и уровень валидации процесса. |
Требования к процессу | Литье, ковка, порошковая металлургия, ЧПУ-обработка, EDM, глубокое сверление отверстий, постобработка или поставка готового изделия. | Уточняет, рассчитывается ли стоимость для заготовки, полуфабриката или готовой запасной части для турбины. |
Требования к контролю | КИМ, 3D-сканирование, капиллярный контроль (FPI), рентген, КТ, отчет о материале, отчет о термообработке, отчет о покрытии, FAI или COC. | Определяет объем контроля качества, критерии приемки, время выполнения и стоимость документации. |
Требования к поставке | Целевое время выполнения, упаковка, требования к экспорту, способ отгрузки и комплект документов. | Помогает планировать график производства, логистику и подготовку к окончательной отгрузке. |
2. Какие чертежи и CAD-файлы следует предоставить?
Покупателям следует по возможности предоставлять 2D-чертежи в формате PDF и 3D-CAD-файлы. Для анализа производства предпочтительны файлы STEP, IGES или X_T, в то время как чертежи в формате PDF определяют допуски, базы, критические размеры, примечания к материалам, термообработку, чистоту поверхности, требования к покрытию и стандарты контроля.
Для запасных частей для турбин электростанций также полезны ссылки на сборку, поскольку запасные части для ремонта турбин часто должны сопрягаться с соседними лопатками, направляющими аппаратами, бандажами, корпусами, вкладышами, переходными элементами, уплотнениями, кольцами или крепежным оборудованием. Информация о сборке помогает поставщику выявить функциональные поверхности и избежать расчета стоимости только на основе изолированной геометрии.
Тип файла | Рекомендуемый формат | Ценность для расчета стоимости |
|---|---|---|
2D-чертеж | PDF с допусками, базами, материалом, термообработкой, покрытием и примечаниями к контролю. | Определяет критерии приемки и требования к контролю качества. |
3D-CAD файл | STEP, IGES, X_T или другой формат твердотельной модели. | Поддерживает анализ процесса, проектирование оснастки, планирование обработки и оценку стоимости. |
Ссылка на сборку | Сборочный чертеж, информация о сопрягаемых деталях, эскиз установки или фотографии. | Помогает выявить функциональные интерфейсы, зазоры и элементы крепления. |
Информация о ревизии | Последняя ревизия чертежа, примечания к старой ревизии или запись об изменениях заказчика. | Предотвращает расчет стоимости устаревшей геометрии или устаревших требований. |
3. Какие образцы или данные 3D-сканирования полезны для расчета стоимости?
Если полные чертежи недоступны, старые образцы, изношенные образцы, данные 3D-сканирования, отчеты КИМ и фотографии могут поддержать расчет стоимости и обратный инжиниринг. Эти входные данные особенно полезны для устаревших запасных частей турбин, снятых с производства моделей, аварийного ремонта или программ технического обслуживания электростанций, где исходная документация OEM неполна.
При расчете стоимости по образцам компании NewayAeroTech необходимо отличать исходную геометрию конструкции от износа, коррозии, окисления, потери покрытия, трещин, деформации и повреждений в процессе эксплуатации. Данные 3D-сканирования могут фиксировать сложные поверхности, в то время как данные КИМ более полезны для точных баз, отверстий, уплотнительных поверхностей, монтажных поверхностей и функциональных размеров.
Входные данные: образец / сканирование | Рекомендуемые детали | Почему это помогает |
|---|---|---|
Старый образец | Физическая деталь, состояние образца, история эксплуатации и информация о том, изношен он или нет. | Поддерживает прямые измерения, тестирование материалов и анализ обратного инжиниринга. |
Фотографии изношенного образца | Фотографии всех сторон, трещин, изношенных зон, отверстий, кромок, уплотнительных поверхностей и состояния покрытия. | Позволяет провести первоначальный анализ осуществимости перед отправкой образца. |
Данные 3D-сканирования | STL, облако точек, отчет о сканировании или файл сравнения. | Фиксирует свободные формы, профили лопаток, бандажи, вкладыши и сложную геометрию. |
Отчет КИМ | Базы, положения отверстий, уплотнительные поверхности, элементы крепления и критические размеры. | Определяет точные эталоны для контроля и производства. |
Информация о повреждениях | Трещины, окисление, эрозия, коробление, разрушение покрытия, следы износа или отсутствующие элементы. | Помогает определить, требуется ли компенсация геометрии для запасной части. |
4. Какая информация о материалах необходима для расчета стоимости запасных частей для турбин?
Информация о материалах имеет решающее значение, поскольку запасные части для ремонта турбин могут изготавливаться из никелевых суперсплавов, кобальтовых сплавов, титановых сплавов, нержавеющих сталей, жаропрочных сплавов или материалов, указанных заказчиком. Покупатели должны предоставить исходную марку сплава, требования к эквивалентному материалу, состояние после термообработки, требования к покрытию, рабочую температуру и любой имеющийся отчет о материале.
Если исходный материал неизвестен, анализ материала образца может помочь определить семейство сплава. Однако окончательный выбор материала должен учитывать рабочее положение детали, температуру, нагрузку, воздействие окисления, условия износа, систему покрытия и процесс утверждения заказчиком.
Информация о материале | Рекомендуемые входные данные | Влияние на расчет стоимости |
|---|---|---|
Марка сплава | Inconel, Rene, CMSX, Hastelloy, Stellite, Nimonic, титановый сплав или стандарт заказчика. | Определяет стоимость материала, маршрут процесса, термообработку и сложность обработки. |
Термообработка | Требуемое состояние, спецификация заказчика или рекомендуемый поставщиком маршрут. | Влияет на свойства материала, время выполнения, контроль и документацию. |
Требование к покрытию | TBC, окислостойкое покрытие, износостойкое покрытие, только подготовка под покрытие или отсутствие покрытия. | Влияет на подготовку поверхности, припуск под покрытие, контроль и окончательные размеры. |
Рабочая температура | Максимальная температура, непрерывная температура и условия термического циклирования. | Помогает оценить пригодность сплава и маршрут постобработки. |
Исходный отчет о материале | Сертификат на материал, химический анализ или отчет об испытаниях старой детали. | Поддерживает анализ эквивалентного материала и планирование прослеживаемости. |
5. Как количество и тип проекта влияют на расчет стоимости?
Количество и тип проекта влияют на стратегию оснастки, цену за единицу, время выполнения, уровень контроля и производственные риски. Прототип, изготовленный методом обратного инжиниринга в единственном экземпляре, может потребовать больше инженерных работ на одну деталь, в то время как партия для ремонта или программа ежегодных запасных частей позволяет распределить затраты на оснастку, приспособления и валидацию процесса на большее количество единиц.
Тип проекта | Рекомендуемая информация для RFQ | Как это влияет на расчет стоимости |
|---|---|---|
Прототип | Цель, статус дизайна, требования к испытаниям и ожидаемый следующий этап. | Может потребовать гибкого производства и инженерного анализа перед инвестициями в оснастку. |
Первый образец | Требование FAI, уровень контроля, процесс утверждения и комплект документации. | Требует более строгого планирования контроля и валидации. |
Партия для ремонта | Количество, график простоя, срок поставки и приоритет детали. | Требует планирования производства и партийного контроля качества. |
Ежегодная потребность в запасных частях | Оценочное годовое потребление, размер партии, прогнозный график и план повторных заказов. | Поддерживает лучшее планирование оснастки, приспособлений, запасов и удельной стоимости. |
Проект срочного простоя | Требуемая дата поставки, критические компоненты, способ отгрузки и приемлемый маршрут процесса. | Может потребовать ускоренного инженерного сопровождения, производства, контроля и логистического планирования. |
6. Какие требования к процессу следует определить?
Покупатели должны определить, включает ли требуемый объем литье, ковку, порошковую металлургию, ЧПУ-обработку, EDM, глубокое сверление отверстий, термообработку, подготовку покрытия, поверхностную обработку, контроль или поставку готового изделия. Если процесс не фиксирован, компания NewayAeroTech может рекомендовать маршрут на основе геометрии, материала, допусков, условий эксплуатации и количества.
Для сложных запасных частей для ремонта турбин производственный маршрут может сочетать вакуумное литье по выплавляемым моделям, ЧПУ-обработку суперсплавов, EDM, глубокое сверление отверстий, термообработку и постобработку суперсплавов. В запросе коммерческого предложения (RFQ) должно быть четко указано, хочет ли покупатель получить черновую заготовку, полуфабрикат или полностью готовую запасную часть.
Требование к процессу | Когда это необходимо | Уточнение для RFQ |
|---|---|---|
Литье | Сложные лопатки, направляющие аппараты, сопла, бандажи, тепловые экраны, вкладыши и детали горячей секции. | Укажите сплав, качество литья, припуск на обработку и потребности в НК. |
Ковка или порошковая металлургия | Вращающиеся детали, диски, кольца и высокопрочные компоненты. | Укажите стандарт материала, механические свойства, термообработку и уровень контроля. |
ЧПУ-обработка | Замки, платформы, уплотнительные поверхности, монтажные поверхности, отверстия, канавки и окончательные допуски. | Укажите критические размеры, чистоту поверхности, базы и GD&T. |
EDM и глубокое сверление отверстий | Узкие пазы, малые отверстия, отверстия охлаждения, топливные каналы и сложные элементы из суперсплавов. | Укажите размер отверстия, глубину, ширину паза, целостность поверхности и требования к очистке. |
Постобработка | Термообработка, HIP, подготовка под покрытие, снятие напряжений, очистка поверхности или финишная обработка. | Укажите требуемые записи, припуск под покрытие и окончательное размерное состояние. |
Поставка готового изделия | Проекты, где покупатель хочет получить детали, готовые к проверке или сборке. | Подтвердите окончательную обработку, контроль, документацию, упаковку и объем поставки. |
7. Какие требования к контролю следует включить?
Требования к контролю должны быть включены в запрос коммерческого предложения (RFQ), поскольку они напрямую влияют на расчет стоимости, время выполнения и документацию. Типичные пункты контроля включают КИМ, 3D-сканирование, капиллярный контроль (FPI), рентген, КТ, отчет о материале, отчет о термообработке, отчет о контроле покрытия, FAI, размерный отчет и COC.
Для производства деталей горячего газового тракта контроль может фокусироваться на профиле лопатки, площади горла, внутренних дефектах литья, поверхностных трещинах, готовности покрытия и состоянии высокотемпературного материала. Для производства вращающихся частей турбины контроль может фокусироваться на целостности материала, соосности, НК, записях о термообработке и геометрии, связанной с балансировкой.
Требование к контролю | Что это проверяет | Когда запрашивать |
|---|---|---|
Контроль на КИМ | Критические размеры, базы, монтажные поверхности, уплотнительные поверхности и положения отверстий. | Прецизионные обработанные запасные части для турбин. |
3D-сканирование | Свободные формы, профиль лопатки, форма бандажа, геометрия вкладыша и отклонение от CAD. | Сложные отливки и детали турбин, полученные методом обратного инжиниринга. |
FPI | Поверхностные трещины и неоднородности. | Отливки из суперсплавов, детали горячей секции и обработанные зоны, чувствительные к трещинам. |
Рентген или КТ | Внутренняя пористость, усадочные раковины, включения, трещины и скрытые дефекты. | Критические литые компоненты турбин и высоконадежные запасные части. |
Отчет о материале | Химический состав, марка материала и прослеживаемость. | Проекты с использованием суперсплавов, кобальтовых сплавов, титана или материалов, указанных заказчиком. |
Отчет о термообработке | Условия термической обработки и партийная прослеживаемость. | Детали, требующие контролируемых свойств материала. |
COC | Соответствие согласованным требованиям к закупке и качеству. | Документация для окончательной отгрузки и файлы качества заказчика. |
8. Какими требованиями к поставке следует поделиться?
Требования к поставке должны включать целевое время выполнения, пункт назначения отгрузки, требования к упаковке, требования к экспорту, потребности в документации, требования к маркировке и информацию о том, являются ли детали срочными для простоя электростанции или планового технического обслуживания. Эти детали помогают планировать приоритет производства, сроки контроля, метод упаковки и логистику.
Для запасных частей для ремонта камеры сгорания и уплотнительных и износостойких деталей упаковка и защита поверхности могут быть важны, поскольку тонкие стенки, отверстия, покрытые зоны, уплотнительные поверхности и обработанные кромки могут быть повреждены при транспортировке, если упаковка не спланирована должным образом.
Требование к поставке | Рекомендуемые входные данные | Почему это важно |
|---|---|---|
Целевое время выполнения | Требуемая дата поставки, график простоя или окно технического обслуживания. | Помогает приоритезировать планирование инженерных работ, производства, контроля и отгрузки. |
Требование к упаковке | Индивидуальная защита, защита от ржавчины, защита кромок, защита покрытия или экспортная упаковка. | Предотвращает повреждение обработанных, покрытых, тонкостенных или уплотнительных поверхностей. |
Требование к экспорту | Страна назначения, Инкотермс, таможенные документы и способ доставки. | Поддерживает логистическое планирование и экспортную документацию. |
Требование к маркировке | Номер детали, номер партии, номер заказа, ревизия чертежа или этикетка прослеживаемости. | Поддерживает приемку на складе и прослеживаемость технического обслуживания. |
Комплект документов | Отчеты о контроле, отчеты о материалах, записи о термообработке, записи о покрытии, FAI и COC. | Гарантирует подготовку необходимых документов перед отгрузкой. |
9. Контрольный список RFQ для запасных частей для ремонта турбин на заказ
Следующий контрольный список может помочь покупателям подготовить полный запрос коммерческого предложения (RFQ) на запасные части для газовых турбин. Полная информация помогает компании NewayAeroTech предоставить более точную цену, время выполнения, анализ технологичности и план контроля качества.
Пункт контрольного списка | Рекомендуемые детали |
|---|---|
Идентификация детали | Модель турбины, название детали, номер детали, место в сборке и цель ремонта. |
Файлы | 2D-чертеж в формате PDF, 3D-файл STEP/IGES/X_T, ссылка на сборку или данные последней ревизии. |
Данные образца | Старый образец, изношенный образец, 3D-сканирование, отчет КИМ, фотографии и информация о повреждениях. |
Материал | Марка сплава, исходный материал (если известен), принятие эквивалентного материала, термообработка и требование к покрытию. |
Количество | Количество прототипов, количество первых образцов, размер партии для ремонта, количество для срочного простоя или годовая потребность. |
Объем производства | Литье, ковка, порошковая металлургия, ЧПУ-обработка, EDM, глубокое сверление отверстий, постобработка или поставка готового изделия. |
Контроль | КИМ, 3D-сканирование, FPI, рентген, КТ, отчет о материале, отчет о термообработке, отчет о покрытии, FAI, размерный отчет или COC. |
Поставка | Целевое время выполнения, упаковка, требование к экспорту, пункт назначения отгрузки, маркировка и требуемые документы. |
10. Как покупатели могут эффективно запросить расчет стоимости?
Чтобы эффективно запросить расчет стоимости, покупатели могут отправить чертежи, 3D-CAD-файлы, старые образцы, данные 3D-сканирования, модель турбины, номер детали, требования к материалу, количество, объем производства, требования к контролю и целевые сроки поставки в первом письме с запросом коммерческого предложения (RFQ). Если некоторая информация отсутствует, компания NewayAeroTech все еще может предоставить предварительный анализ осуществимости, но окончательный расчет стоимости может потребовать дополнительных уточнений.
Для максимально быстрого ответа покупатели должны четко указать, нужна ли им черновая заготовка, полуфабрикат или готовая запасная часть для турбины. Они также должны подтвердить, предназначен ли проект для разработки прототипа, утверждения первого образца, срочного ремонта, партии для капитального ремонта или повторной поставки запасных частей.
11. Резюме
Для точного расчета стоимости запасных частей для ремонта турбин на заказ компании NewayAeroTech необходимы чертежи, CAD-файлы, старые образцы или данные 3D-сканирования, требования к материалам, количество, требования к процессу, стандарты контроля, потребности в документации и сроки поставки. Полная информация в запросе коммерческого предложения (RFQ) помогает определить правильный маршрут производства, включая литье, ковку, порошковую металлургию, ЧПУ-обработку, EDM, глубокое сверление отверстий, термообработку, постобработку, контроль и поставку готового изделия.
Покупатели должны отправить чертежи, образцы, данные 3D-сканирования, модель турбины, номер детали, марку материала, количество, требования к контролю и график поставки для расчета стоимости. При наличии полной информации компания NewayAeroTech может оценить технологичность, стоимость, время выполнения, риски качества и лучший маршрут для запасных частей для ремонта газовых турбин на заказ и запасных частей для турбин электростанций.
