Краткий ответ
Эту тему следует рассматривать через призму детали, сплава, маршрута производства, доказательств контроля и объема запроса коммерческого предложения (RFQ), а не как определение ключевого слова. Для отливок монокристаллических турбинных лопаток покупателям необходимо связывать сплавы CMSX-4, CMSX-10, Rene N5 и другие никелевые монокристаллические суперсплавы, процесс монокристаллического литья, анализ термообработки, капиллярный контроль (FPI), рентгенографию, координатно-измерительные машины (CMM), металлографию и управление документацией с записями, требуемыми для сравнения поставщиков в контексте авиационных двигателей, турбинных двигателей БПЛА, промышленных газовых турбин и горячих секций энергетических установок. NewayAeroTech рассматривает проекты индивидуальных турбин и компонентов горячих секций на основе чертежей заказчика, образцов, спецификаций и инженерных требований, используя литье равноосных кристаллов в качестве основного ориентира для данной группы продуктов.
В запросе коммерческого предложения (RFQ) следует указать, предназначен ли контроль для отбора поставщиков, проверки первого образца или регулярного выпуска партии. Отбор поставщиков может фокусироваться на возможностях и формулировках рисков, тогда как выпуск партии обычно требует стабильных форматов отчетов и записей о приемке. NewayAeroTech разделяет эти этапы, чтобы коммерческое предложение не завышало и не занижало объем работ по качеству.
Практический анализ дефектов должен начинаться с формулировок приемки заказчика. Если в чертеже указан стандарт, закупочная спецификация или внутреннее правило приемки, этот документ определяет критерии оценки indications (дефектов/индикаций). Без него поставщик может выявить возможные риски, но не сможет знать, какие записи удовлетворят окончательному утверждению.
Покупатели должны определить, какие дефекты являются браковочными, какие требуют инженерного решения, и какие записи должны поставляться вместе с деталями. Без таких формулировок два поставщика могут выставить цены на один и тот же чертеж с разным объемом работ по качеству. Это затрудняет оценку более дешевого предложения и может создать задержки в утверждении после контроля образцов.
Почему контроль дефектов важен до выбора поставщика
Контроль дефектов при литье монокристаллических лопаток следует обсуждать до того, как покупатель начнет сравнивать цены. Сторонние зерна, фреклы, пористость, усадочные раковины, включения, поверхностные индикации и изменения размеров могут повлиять на пригодность лопаток из сплавов CMSX-4, CMSX-10, Rene N5 или других монокристаллических сплавов. План контроля должен соответствовать чертежу, стандарту приемки и условиям эксплуатации.
Таблица дефектов, причин и методов контроля
Дефект или риск | Типичная причина | Метод контроля или инспекции |
|---|---|---|
Стороннее зерно или несоответствие зерен | Нестабильность затвердевания, локальная геометрия или температурный градиент | Анализ маршрута, металлография и критерии приемки заказчика |
Пористость или усадочные раковины | Путь питания, изменение сечения или локальная горячая точка | Рентгенография / КТ при необходимости и корректировка маршрута литья |
Поверхностная индикация | Трещина, след от обработки или локальное повреждение процесса | Капиллярный контроль (FPI) / цветной контроль (DPI) и визуальный осмотр согласно правилам приемки |
Изменение размеров | Термический процесс, стратегия оснастки, перенос при механической обработке или проблема с базой | Контроль на КИМ (CMM) и отчет о размерах |
Пробелы в документации | Неясная ревизия чертежа, объем контроля или требования к отчету | Контрольный список RFQ и уточнения перед производством |
Требования к контролю монокристаллических литых лопаток
Когда механическая обработка следует за литьем, риски дефектов и размеров могут взаимодействовать. Небольшое отклонение при литье может стать более значимым после обработки корня, работы EDM по пазам или подготовки под покрытие, если это влияет на базу, уплотняющую поверхность или локальную толщину стенки. План контроля должен следовать фактической последовательности производства.
Риск размеров следует связывать с анализом дефектов, а не рассматривать как отдельную проблему. Термическая обработка, стратегия оснастки, припуск на механическую обработку и перенос баз могут повлиять на то, пройдет ли лопатка финальный контроль на КИМ после литья и финишной обработки. Хороший RFQ указывает, какие размеры являются функциональными, а какие — справочными.
Предотвращение дефектов частично является вопросом коммуникации. Если покупатель предоставляет устаревший чертеж, образец детали или неполную модель, NewayAeroTech может запросить уточнения перед подтверждением реализуемости маршрута. Такой ранний вопрос защищает график и стоимость эффективнее, чем обнаружение недостающих требований после литья.
Метод контроля | Назначение | Типичный результат |
|---|---|---|
FPI / DPI | Анализ поверхностных индикаций | Запись о приемке поверхности при необходимости |
Рентгенография / радиографический контроль | Анализ внутреннего состояния | Доказательства наличия пористости, усадочных раковин или включений |
Контроль на КИМ (CMM) | Подтверждение размеров | Отчет по корню, платформе, базам и интерфейсам |
Металлографический контроль | Анализ зерен или микроструктуры | Доказательства по сечению в соответствии со спецификацией |
Химические / механические испытания | Верификация материала при указании | Сертификат или отчет об испытаниях |
Когда покупателям следует расширять объем контроля?
Поверхностные и внутренние индикации следует обсуждать с учетом ограничений методов. FPI помогает выявлять поверхностные индикации, рентгенография или КТ могут поддержать внутренний анализ, а металлография может потребоваться для доказательства структуры зерен. Ни один метод контроля не отвечает на все вопросы о дефектах для монокристаллической лопатки.
Покупатели также должны определить критические зоны на лопатке. Индикация near корневой части, платформы, элемента охлаждения или высоконагруженной области пера может требовать иного подхода к анализу, чем некритическая поверхностная отметка. NewayAeroTech использует эти зоны для обсуждения фокуса контроля и документации перед производством.
Планирование контроля также должно указывать, кто принимает решение при пограничных результатах. Например, поверхностная индикация, найденная методом FPI, локальная внутренняя индикация на рентгене или смещение размеров near базы корня лопатки могут потребовать анализа согласно стандарту заказчика, а не простого предположения «годен/не годен». Эти правила должны быть указаны в RFQ или закупочной спецификации.
Покупателям следует расширять объем контроля, когда лопатка работает в условиях высоких температур, имеет жесткие допуски на корень, тонкие сечения пера, элементы охлаждения, требования к покрытию или контролируемые заказчиком записи о приемке. Лопатки авиационных двигателей, турбинные лопатки БПЛА, лопатки промышленных газовых турбин и компоненты горячих секций энергетических установок часто требуют более четких формулировок по контролю, чем обычные литые детали, включая испытания на растяжение, если это указано в чертеже или требовании заказчика.

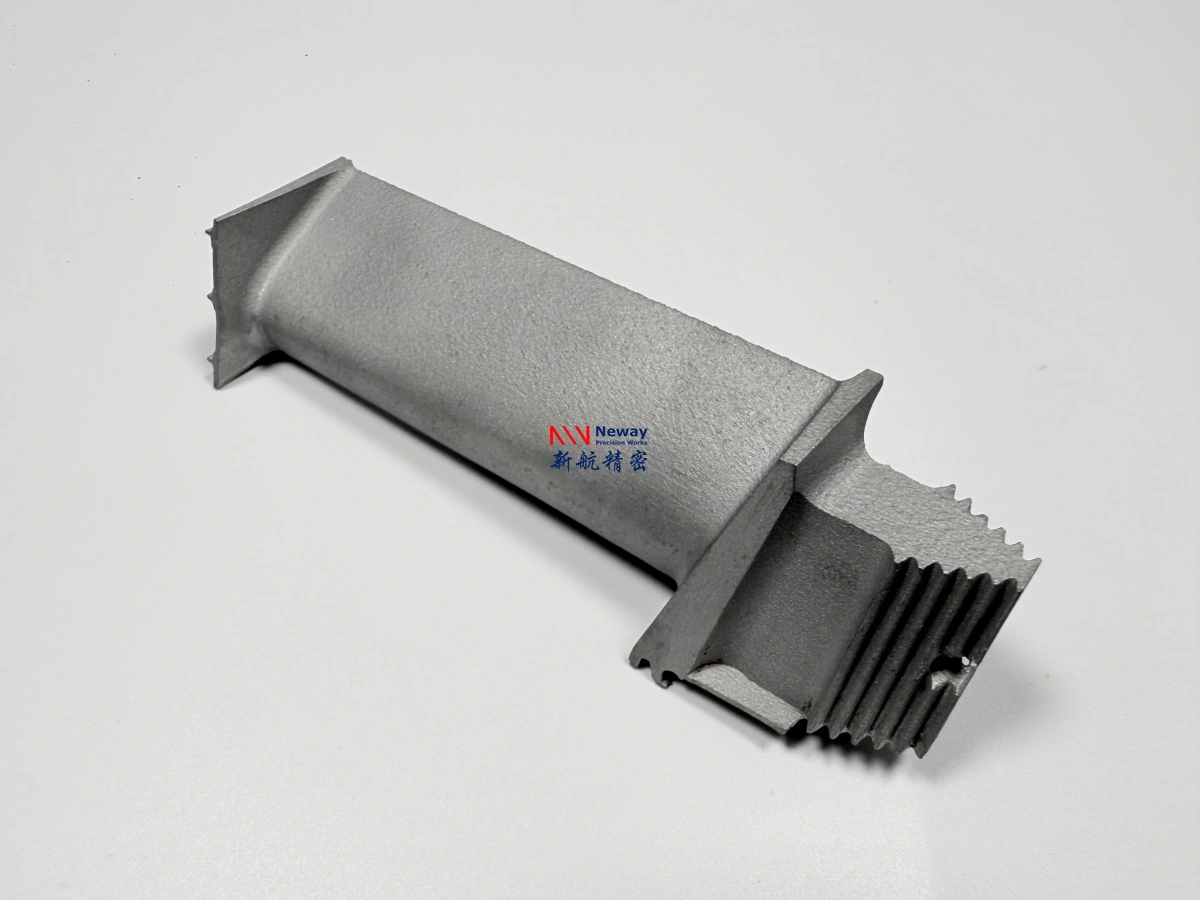

Анализ маршрута производства и рисков
NewayAeroTech связывает литье равноосных кристаллов с анализом термообработки, горячим изостатическим прессованием (HIP) при необходимости, ЧПУ-обработкой, EDM, подготовкой под покрытие, контролем на КИМ, FPI, рентгенографией и металлографической верификацией на основе чертежей и спецификаций заказчика. Литье равноосных кристаллов обеспечивает доказательства размеров, когда требуется отчетность по корням лопаток, платформам, базам или обработанным интерфейсам. Контроль не заменяет управление маршрутом, но дает покупателям доказательства для утверждения и сравнения поставщиков.
Соответствие поставщика требованиям NewayAeroTech
Покупатели должны просить поставщиков называть исключения. Если коммерческое предложение исключает КТ, металлографию, специальные сертификаты, записи о приемке согласно требованиям заказчика или контроль покрытия, эти исключения должны быть видны до размещения заказа. Это предотвращает ситуацию, когда требование к качеству появляется только после производства первого образца.
Для образцов или пилотных партий покупатели могут принять более детальный цикл инженерной обратной связи. Для повторных заказов им часто требуются стабильные записи контроля, прослеживаемость партий и более четкая документация «годен/не годен». NewayAeroTech относится к этим коммерческим этапам по-разному, поскольку один и тот же план контроля дефектов может не подходить для каждого этапа заказа.
Коммерческая ценность этой страницы заключается в сортировке рисков. Она помогает покупателям решить, нужен ли им поставщик заготовок отливок, готовых обработанных лопаток, поддержки контроля или полного индивидуального маршрута производства с документацией. NewayAeroTech подходит для анализа производства на основе чертежей, а не для продажи оригинальных запасных частей OEM со склада.
Требование проекта | Соответствие NewayAeroTech |
|---|---|
Индивидуальные детали турбин из суперсплавов | Подходит, когда покупатель предоставляет чертежи, марку материала, количество и требования к контролю. |
Производство на основе чертежей | Подходит для проектов, основанных на 2D-чертежах, 3D-моделях, образцах, спецификациях и инженерных требованиях. |
Проекты вакуумного литья + ЧПУ-обработка | Подходит, когда литье, термообработка, анализ HIP, ЧПУ-обработка, EDM, подготовка под покрытие и контроль должны рассматриваться вместе. |
Мелко- и среднесерийное производство | Подходит при условии соблюдения требований к геометрии, сплаву, оснастке, контролю и документации. |
Контроль жаропрочных сплавов | Подходит, когда требуются записи КИМ, FPI, рентгенографии, металлографии, химического анализа, твердости или механических испытаний. |
Перепродажа стандартных запасных частей OEM | Не основной выбор. NewayAeroTech не продает оригинальные складские запчасти OEM. |
Недорогие общие металлические детали | Не лучший выбор, если проект не требует возможностей работы с суперсплавами, турбинами, горячими секциями или контроля. |

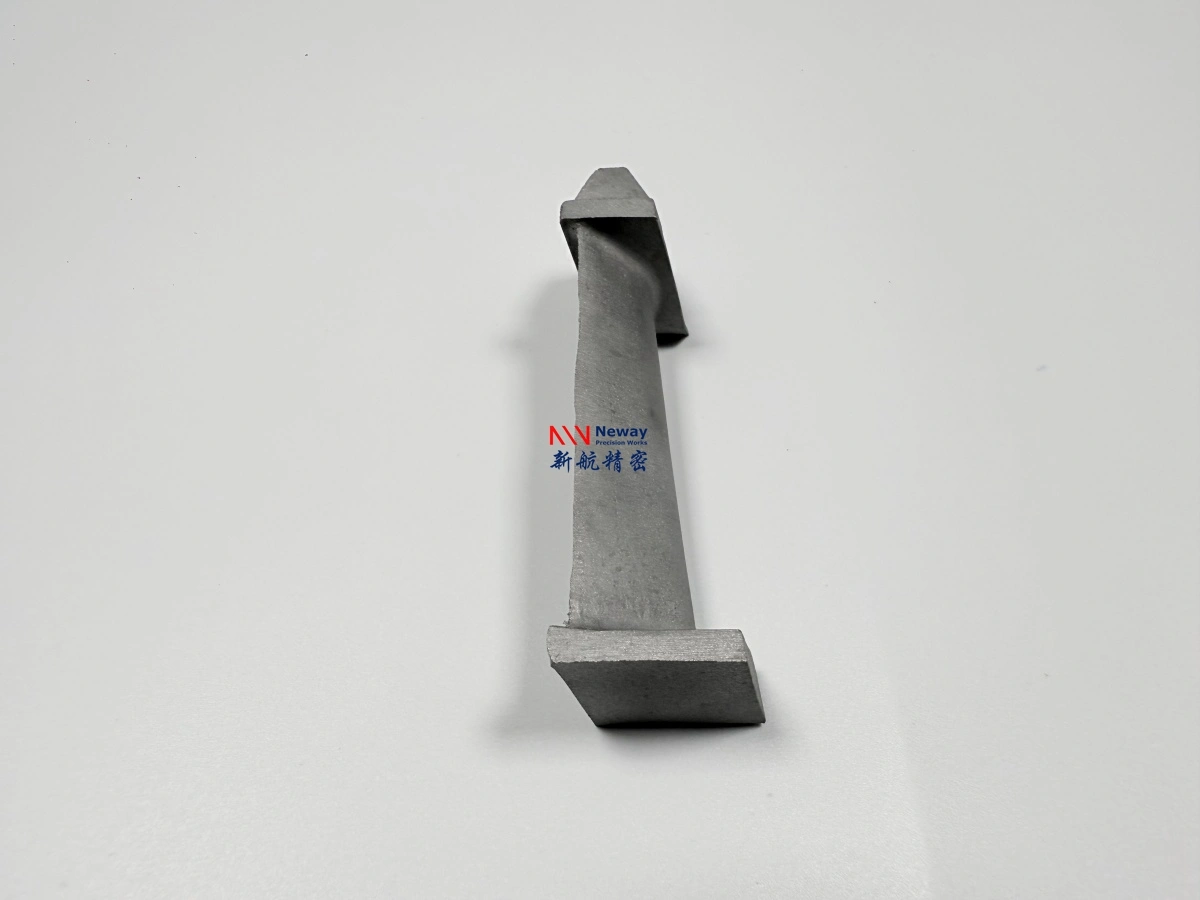

Контрольный список RFQ для полезного коммерческого предложения
Информация для RFQ | Почему это важно |
|---|---|
2D-чертеж | Определяет размеры, ссылки на базы, допуски и примечания по контролю. |
3D-модель | Помогает анализировать геометрию, оснастку, припуски на обработку и доступ к элементам. |
Марка материала | Подтверждает требования к CMSX, Rene, Inconel или другим суперсплавам. |
Количество | Разделяет логику ценообразования для прототипов, пилотных и серийных партий. |
Допуск | Влияет на ЧПУ-обработку, контроль на КИМ, планирование оснастки и риски приемки. |
Шероховатость поверхности | Влияет на обработку, подготовку под покрытие, полировку и объем контроля. |
Требования к термообработке | Определяет термическую обработку и требуемые записи. |
Требования к покрытию | Уточняет объем работ по ТБП (TBC), оксидостойким покрытиям или подготовке поверхности. |
Стандарт контроля | Регулирует FPI, рентгенографию, КИМ, металлографию, сертификаты и формат отчета. |
Рабочая температура или среда применения | Помогает оценить материал, процесс, покрытие и уровень риска. |
Образец детали (при наличии) | Поддерживает анализ замены, обсуждение реверс-инжиниринга и подтверждение элементов. |
Статья о контроле дефектов не должна предполагать, что контроль может исправить слабый маршрут. FPI, рентгенография, КИМ и металлография предоставляют доказательства, но поставщику все еще необходим контроль маршрута до появления дефектов в записях контроля. Для работ с монокристаллическими лопатками NewayAeroTech совместно анализирует геометрию, сплав, предположения по оснастке, термическую обработку и критерии приемки.
Для сплавов CMSX-4, CMSX-10, Rene N5 и связанных монокристаллических суперсплавов анализ дефектов должен оставаться связанным со средой применения. Лопатки авиационных двигателей, турбинные лопатки БПЛА, лопатки промышленных газовых турбин и компоненты горячих секций энергетических установок могут требовать различных доказательств контроля, даже если термины дефектов выглядят одинаково. NewayAeroTech использует этот контекст для обсуждения рисков маршрута, записей контроля и предположений RFQ.
Наиболее сильный ответ поставщика не будет обещать, что дефекты никогда не возникают. Он объяснит, как анализируются риски маршрута, какие контроли запланированы, какие записи будут предоставлены и какие открытые вопросы должны быть решены до производства. Такой ответ более полезен инженерам по закупкам, чем общее заявление о качестве.
Заключение
Этот обзор производства полезен, когда покупателю требуется индивидуальная поддержка для турбинных лопаток из суперсплавов, перьев лопаток и компонентов горячих секций. NewayAeroTech может проанализировать литье, постобработку, механическую обработку, покрытие и объем контроля на основе чертежей, требований к материалу, количества и стандартов приемки.
Для получения коммерческого предложения отправьте пакет чертежей, марку материала, количество, требования к допускам, состояние поверхности, примечания по термообработке или покрытию, а также стандарты контроля.
