MAR-M 509 / M-509

نية تصميم MAR-M 509

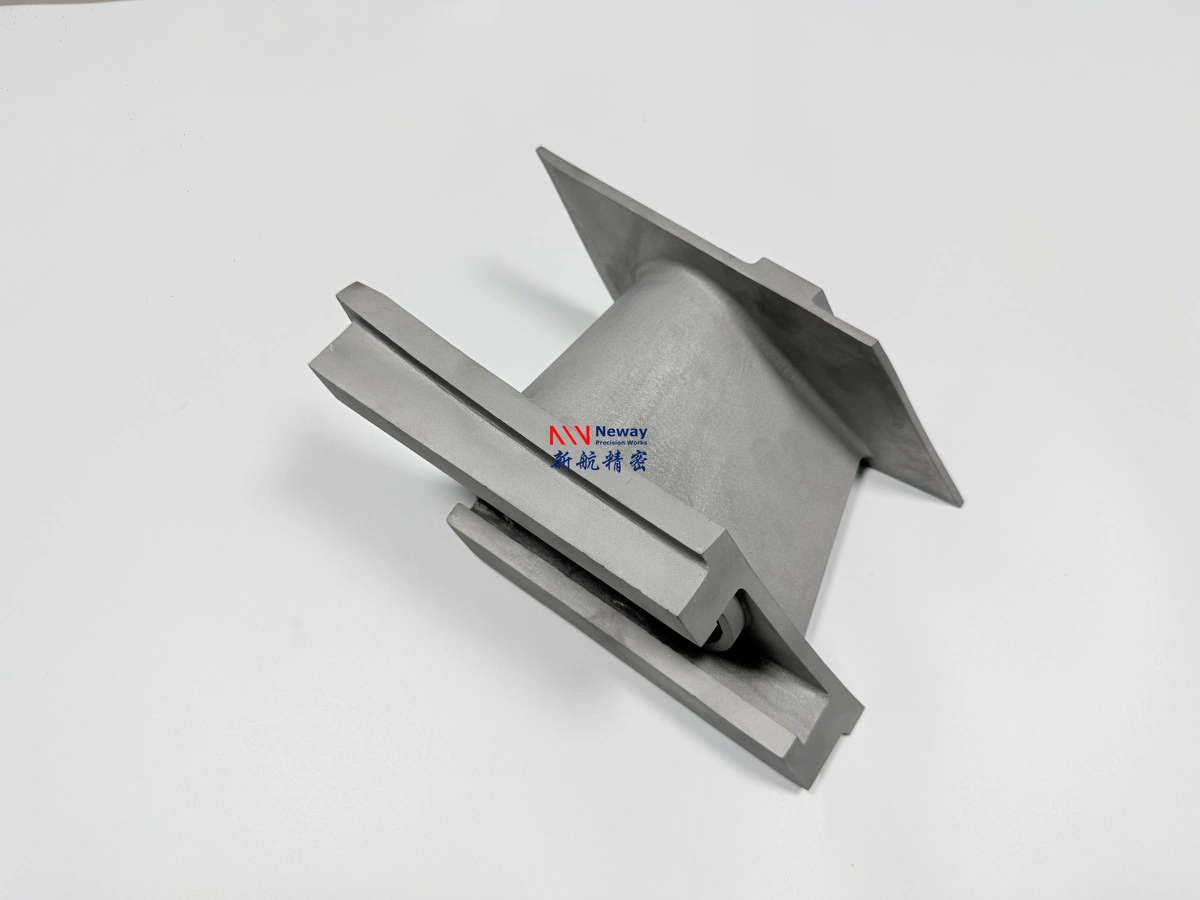

تم تصميم MAR-M 509 لمكونات القسم الساخن في التوربينات التي تعمل تحت تدفق غازي عالي الحرارة، والأكسدة، والتآكل الساخن، والإجهاد الحراري، والتعرض للخدمة طويلة الأمد. في التوربينات الغازية، تقوم ريش توجيه الفوهة وريش العضو الثابت بتوجيه وتسريع غاز الاحتراق إلى مرحلة التوربين مع الحفاظ على الملف الديناميكي الهوائي، ومحاذاة المنصة، وهندسة الختم، والسلامة الهيكلية.

تختلف نية تصميم MAR-M 509 عن سبائك الكوبالت ذات الأغراض العامة. يتم اختيارها لمتانة البيئة عالية الحرارة، ومقاومة الزحف، والبنية المجهرية المقواة بالكربيد، والاستقرار الأبعادي في مكونات مسار الغاز الساخن الثابتة. بالنسبة لخدمة التوربين، تعتبر جودة الصب، وهيكل الحبيبات، وتوزيع الكربيد، وحالة السطح، وتوافق الطلاء، وضوابط الفحص ضرورية لتحقيق أداء موثوق.

الخصائص الميكانيكية

خصائص المادة

تتميز MAR-M 509 بمصفوفة من الكوبالت والكروم، وبنية مجهرية مقواة بالكربيد، ومقاومة جيدة للتآكل الساخن، واستقرار أبعادي قوي عالي الحرارة. يحسن الكروم مقاومة الأكسدة والتآكل، بينما يساهم التنجستن والتنتالوم في القوة المرتفعة الحرارة. يشكل الكربون كربيدات مقوية، وهي مهمة لمقاومة الزحف، وسلوك الإجهاد الحراري، ومتانة القسم الساخن.

تكون السبيكة مفيدة بشكل خاص لريش توجيه الفوهة، وريش العضو الثابت، وقطع الريش، وأجزاء القسم الساخن للتوربين التي يجب أن تحافظ على الملفات الديناميكية الهوائية، وهندسة المنصة، وأسطح الختم، والسلامة الهيكلية بعد التعرض طويل الأمد. يتم اختيار MAR-M 509 عمومًا عندما تكون مقاومة البيئة عالية الحرارة أكثر أهمية من الكثافة المنخفضة. بالنسبة للمكونات المعرضة للخدمة، يجب مراجعة تطور البنية المجهرية، وحالة الكربيد، وهجوم الأكسدة، وتشقق السطح، وتدهور الطلاء، والتشوه الأبعادي قبل تصنيع الإصلاح أو الاستبدال.

أداء عملية التصنيع

ترتبط MAR-M 509 بشكل أساسي بمكونات التوربين المصبوبة. للإنتاج الجديد، يُعد الصب بالاستثمار الفراغي مسارًا مناسبًا للهندسات المعقدة للقسم الساخن مثل ريش توجيه الفوهة، وريش العضو الثابت، وقطع الريش، والأختام، ومكونات مسار الغاز الأخرى. يساعد الصب الفراغي في التحكم في نظافة المصهور، وتقليل الأكسدة، ودعم تصلب موثوق لمسبوكات السبائك الفائقة القائمة على الكوبالت.

بعد الصب، عادة ما يكون التشطيب الدقيق مطلوبًا لأسطح المرجع، وأوجه الختم، وحواف الجنيح، وواجهات التثبيت، والميزات المتعلقة بالتبريد، والأسطح الحاسمة للتجميع. يمكن استخدام التشغيل الآلي CNC للسبائك الفائقة لتحقيق التسامحات المطلوبة على مكونات MAR-M 509 المصبوبة. إذا كان الجزء يتضمن فتحات تبريد، أو أخاديد، أو ميزات داخلية صعبة، أو هندسة محلية عالية الدقة، فقد يتم استخدام التفريغ الكهربائي EDM للسبائك الفائقة لتوليد الميزات المتحكم فيها. نظرًا لأن مكونات الريشة والفوهة حساسة للعيوب الداخلية، والانحراف الأبعادي، والأكسدة، وجودة واجهة الطلاء، يجب دمج الفحص من الموافقة على قطعة الصب الخام حتى التسليم النهائي.

المعالجات اللاحقة القابلة للتطبيق

قد تتطلب مكونات MAR-M 509 معالجة حرارية، وكبس متساوي الضغط الساخن (HIP)، وتشغيلًا آليًا، وتفريغًا كهربائيًا (EDM)، وتحضيرًا للطلاء، وتقييمًا للحام، وتقييمًا للإصلاح، وفحصًا اعتمادًا على نموذج التوربين، ومتطلبات الرسم، وبيئة الخدمة. يمكن استخدام المعالجة الحرارية للسبائك الفائقة لتثبيت البنية المجهرية للصب ودعم الأداء عالي الحرارة. بالنسبة للمسبوكات الحرجة، قد يتم النظر في الكبس المتساوي الضغط الساخن (HIP) لتقليل المسامية الداخلية وتحسين الموثوقية الهيكلية.

يجب تقييم الإصلاح أو التجديد بعناية. يجب أن تأخذ إجراءات اللحام، واللحام بالنحاس، والإصلاح المحلي في الاعتبار التعرض للخدمة، وحساسية التشقق، وحالة الكربيد، وتوافق مادة الحشو، والتسخين المسبق، والمعالجة الحرارية بعد اللحام، ومتطلبات الفحص. إذا كان اللحام مطلوبًا، يجب مراجعة إجراءات لحام السبائك الفائقة قبل الإصلاح. بالنسبة لمكونات القسم الساخن في التوربينات، يجب أيضًا التحكم في تنظيف السطح، وسماح الطلاء، والسماح الأبعادي، وحالة الحافة قبل تطبيق طلاء الحاجز الحراري (TBC) أو أنظمة الطلاء الواقية الأخرى. يوصى بالتحقق النهائي من خلال اختبار وتحليل المواد لمكونات التوربين عالية القيمة.

التطبيقات الشائعة

يتم استخدام MAR-M 509 في مكونات القسم الساخن للتوربينات التي تتطلب أداءً عالي الحرارة قائمًا على الكوبالت. تشمل التطبيقات النموذجية ريش توجيه الفوهة، وريش العضو الثابت، وقطع الريش، ومعدات ريش التوربين، وأختام مسار الغاز الساخن، ومكونات التوربينات الغازية الثابتة، ومكونات القسم الساخن للمحركات النفاثة. إنها ذات صلة خاصة حيث يتعرض الجزء لتدفق غازي عالي الحرارة، والأكسدة، والتآكل الساخن، والدورات الحرارية، ومتطلبات الاستقرار الأبعادي طويلة الأمد.

في هذه التطبيقات، يجب أن تقاوم مكونات MAR-M 509 الأكسدة، والتآكل الساخن، والتشوه المرتبط بالزحف، وتشقق الإجهاد الحراري، والتدهور المرتبط بالطلاء. السبيكة مناسبة للأجزاء الثابتة المعرضة لتدفق الغاز الساخن والإجهاد الحراري العالي، خاصة عندما تكون مقاومة البيئة القائمة على الكوبالت مفضلة. بالنسبة لتصنيع الاستبدال، يجب مراجعة الرسم الأصلي، ومواصفة المادة، ونموذج التوربين، ومتطلبات الطلاء، ومعيار الفحص، وسجل التشغيل، وسجل الإصلاح قبل تأكيد MAR-M 509 أو سبيكة بديلة.

متى تختار MAR-M 509

اختر MAR-M 509 عندما يتطلب التطبيق سبيكة فائقة قائمة على الكوبالت للصب لريش توجيه فوهة التوربينات الغازية، أو ريش العضو الثابت، أو قطع الريش، أو غيرها من المكونات الثابتة في القسم الساخن المعرضة لغازات الاحتراق عالية الحرارة. إنها الأنسب عندما تكون مقاومة الأكسدة، ومقاومة التآكل الساخن، ومقاومة الإجهاد الحراري، وقوة الزحف، وقابلية تصنيع الصب أكثر أهمية من كثافة المادة المنخفضة أو تكلفة المادة المنخفضة.

إذا لم تكن MAR-M 509 متاحة أو كان المشروع يتطلب بديلاً، فلا ينبغي اختيار البدائل بناءً على تشابه الأسماء فقط. قد يتم النظر في ECY-768، وFSX-414، وX-45، وHaynes 188 فقط بعد مقارنة التركيب الكيميائي، ومسار الصب، والأداء الميكانيكي، ودرجة حرارة الخدمة، وتوافق الطلاء، وسلوك الإصلاح، وظروف تشغيل التوربين. بالنسبة للمكونات الجديدة، فإن النهج الأكثر أمانًا هو طلب مواصفة المادة الأصلية، وملاحظات الرسم، ومتطلبات المعالجة الحرارية، ومواصفة الطلاء، ومعيار الفحص، ومعايير القبول قبل تأكيد قابلية التصنيع.

ملاحظة اختيار الهندسة

يجب تقييم MAR-M 509 كمادة هندسية للتوربينات بدلاً من سبيكة كوبالت تجارية عامة. لتقييم طلبات عروض الأسعار (RFQ)، يجب على العملاء توفير الرسم ثنائي الأبعاد، والنموذج ثلاثي الأبعاد، ومواصفة المادة، ونموذج التوربين، وموضع الخدمة، والكمية، ومتطلبات الطلاء، ومتطلبات ميزة التبريد، وحالة الإصلاح أو البناء الجديد، ومعيار الفحص. يسمح ذلك لشركة NewayAeroTech بتحديد ما إذا كان صب MAR-M 509، أو صب بديل قائم على الكوبالت، أو صب سبائك فائقة قائمة على النيكل، أو التشغيل الآلي CNC، أو التفريغ الكهربائي EDM، أو الكبس المتساوي الضغط الساخن HIP، أو المعالجة الحرارية، أو تقييم اللحام، أو تحضير طلاء TBC، أو اختبار المواد هو الأنسب للمكون.
