FSX-414

الهدف التصميمي لـ FSX-414

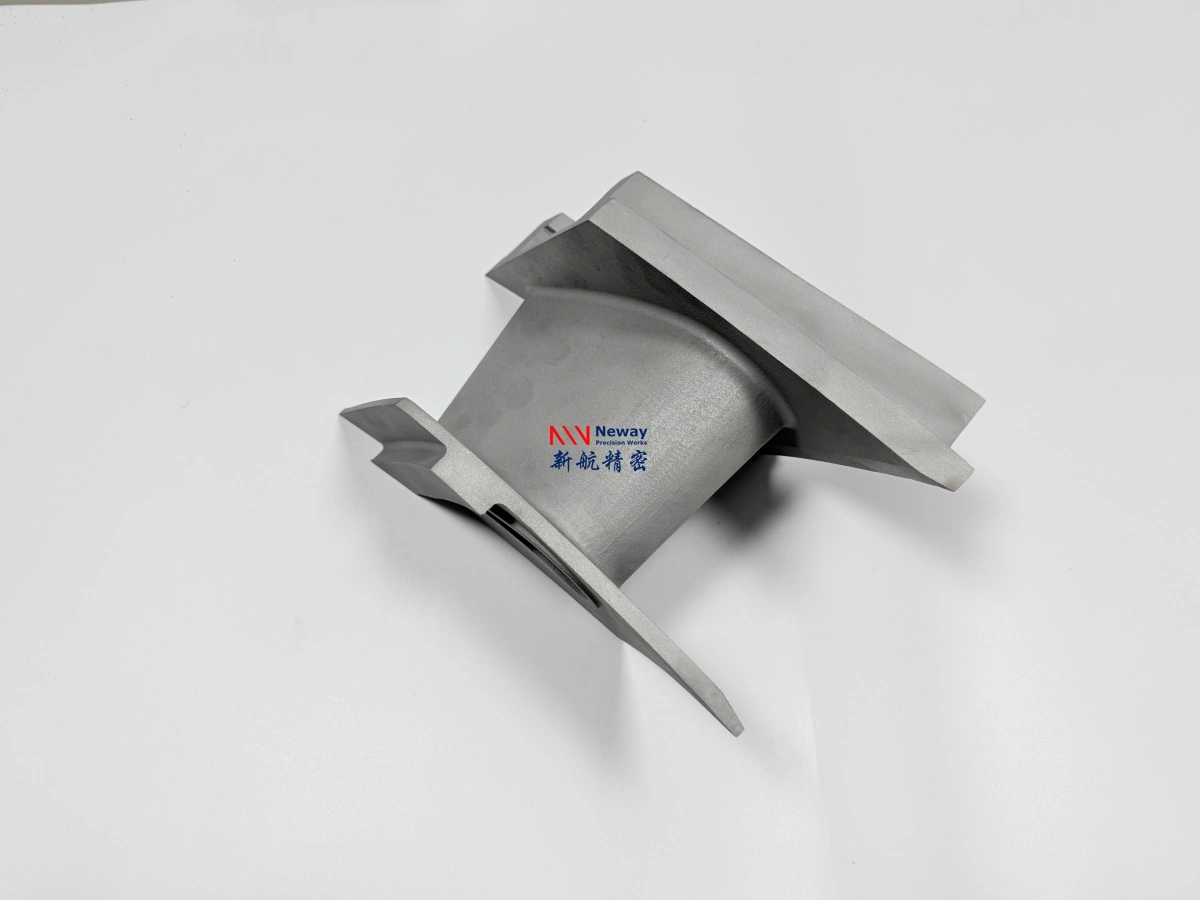

تم تصميم FSX-414 لمكونات مسار الغاز الساخن في التوربينات الغازية الصناعية التي تعمل تحت غازات احتراق عالية الحرارة، والأكسدة، والتآكل الساخن، والإجهاد الحراري، والتعرض للخدمة طويلة الأمد. في التوربينات الغازية، تقوم فوهات المرحلة الأولى وريش توجيه الفوهة بتوجيه غاز الاحتراق إلى مرحلة التوربين مع الحفاظ على الملف الديناميكي الهوائي، وهندسة المنصة، ومحاذاة الختم، ووظيفة التبريد، والاستقرار الهيكلي.

يختلف الهدف التصميمي لـ FSX-414 عن سبائك الكوبالت ذات الأغراض العامة. يتم اختيارها لمتانة البيئة عالية الحرارة، وموثوقية الصب، ومقاومة الإجهاد الحراري، والاستقرار الأبعادي طويل الأمد في مكونات التوربين الثابتة. نظرًا لأن أجزاء فوهة المرحلة الأولى معرضة لتدرجات حرارية شديدة وواجبات دورية، فإن جودة الصب، والتحكم في العيوب الداخلية، وسلامة ممرات التبريد، وحالة الطلاء، والفحص الأبعادي، وتقييم الإصلاح تعتبر ضرورية لخدمة موثوقة.

الخصائص الميكانيكية

خصائص المادة

تتميز FSX-414 بمصفوفة من الكوبالت والكروم، ومقاومة جيدة للأكسدة عالية الحرارة، ومقاومة للتآكل الساخن، وأداء صب مقوى بالكربيدات. يدعم الكروم استقرار السطح في بيئات غاز الاحتراق، بينما يساهم التنغستن في التقوية بالحلول الصلبة. يشكل الكربون كربيدات تؤثر على القوة عالية الحرارة، وسلوك الزحف، ومقاومة الإجهاد الحراري، وتدهور الخدمة طويلة الأمد.

تعتبر السبيكة ذات صلة خاصة بفوهات المرحلة الأولى وقطع الريش حيث يجب أن يحافظ المكون على الملف الديناميكي الهوائي، وهندسة المنصة، وأسطح الختم، ووظيفة التبريد، والسلامة الهيكلية بعد التعرض الطويل الأمد. يجب تقييم أجزاء FSX-414 المعرضة للخدمة من حيث خشونة الكربيدات، وتدهور حدود الحبيبات، وهجوم الأكسدة، وأضرار التآكل الساخن، وشقوق الإجهاد الحراري، وحالة الطلاء، وانسداد ممرات التبريد، والتشوه الأبعادي قبل تصنيع الإصلاح أو الاستبدال.

أداء عملية التصنيع

ترتبط FSX-414 بشكل أساسي بمكونات التوربينات المصبوبة. للإنتاج الجديد، يُعد الصب بالاستثمار الفراغي مسارًا مناسبًا للأشكال الهندسية المعقدة للقسم الساخن مثل فوهات المرحلة الأولى، وريش توجيه الفوهة، وريش العضو الثابت، وقطع الريش، والأختام، ومكونات مسار الغاز الساخن الأخرى. يساعد الصب الفراغي في التحكم في نظافة المصهور، وتقليل الأكسدة، ودعم تصلب موثوق لمسبوكات السبائك الفائقة القائمة على الكوبالت.

بعد الصب، عادةً ما يكون التشطيب الدقيق مطلوبًا لأسطح المرجع، وأوجه الختم، وحواف الجنيح، وواجهات التثبيت، والميزات المتعلقة بالتبريد، والأسطح الحاسمة للتجميع. يمكن استخدام التشغيل الآلي CNC للسبائك الفائقة لتحقيق التسامحات المطلوبة على مكونات FSX-414 المصبوبة. إذا كان الجزء يتضمن فتحات تبريد، أو أخاديد، أو ميزات محلية صعبة، أو خطوط خارجية عالية الدقة، فقد يتم استخدام تفريغ الشحنات الكهربائية (EDM) للسبائك الفائقة لتوليد الميزات بشكل مضبوط. يجب دمج الفحص طوال مسار التصنيع لأن مكونات فوهة التوربين حساسة للعيوب الداخلية، والانحراف الأبعادي، والأكسدة، والإجهاد الحراري، وجودة واجهة الطلاء.

المعالجات اللاحقة القابلة للتطبيق

قد تتطلب مكونات FSX-414 معالجة حرارية، وكبس متساوي الضغط الساخن (HIP)، وتشغيل آلي، وتفريغ شحنات كهربائية (EDM)، وتحضير طلاء، وتقييم لحام، وتقييم إصلاح، وفحص، اعتمادًا على نموذج التوربين، ومتطلبات الرسم، وحالة الخدمة. يمكن استخدام المعالجة الحرارية للسبائك الفائقة لتثبيت البنية المصبوبة ودعم الأداء عالي الحرارة. بالنسبة للمسبوكات الحرجة، قد يتم النظر في الكبس المتساوي الضغط الساخن (HIP) لتقليل المسامية الداخلية وتحسين الموثوقية الهيكلية.

يجب تقييم الإصلاح أو التجديد بعناية. يجب أن تأخذ إجراءات اللحام، أو اللحام بالنحاس، أو الإصلاح المحلي في الاعتبار التعرض للخدمة، وحساسية التشقق، وحالة الكربيدات، وتوافق مادة الحشو، والتسخين المسبق، والمعالجة الحرارية بعد اللحام، ومتطلبات الفحص. إذا كان اللحام مطلوبًا، يجب مراجعة إجراءات لحام السبائك الفائقة قبل الإصلاح. بالنسبة لأجزاء القسم الساخن في التوربينات، يعد تنظيف السطح، وبدل الطلاء، وبدل الأبعاد، وحالة الحافة، وحالة ميزة التبريد، والفحص النهائي أمورًا مهمة أيضًا قبل تطبيق طلاء الحاجز الحراري (TBC) أو أنظمة الطلاء الواقية الأخرى. يوصى بالتحقق النهائي من خلال اختبار وتحليل المواد لمكونات التوربينات عالية القيمة.

التطبيقات الشائعة

تُستخدم FSX-414 في مكونات مسار الغاز الساخن في التوربينات الغازية الصناعية التي تتطلب أداءً عالي الحرارة قائمًا على الكوبالت. تشمل التطبيقات النموذجية فوهات المرحلة الأولى، وريش توجيه الفوهة، وريش العضو الثابت، وقطع الريش، وأختام مسار الغاز الساخن، والأجزاء الثابتة لتوربينات الاحتراق، ومكونات الاستبدال لأنظمة التوربينات الغازية الثقيلة.

في هذه التطبيقات، يجب أن تقاوم مكونات FSX-414 الأكسدة، والتآكل الساخن، وتشقق الإجهاد الحراري، والتشوه المرتبط بالزحف. السبيكة مناسبة للأجزاء الثابتة المعرضة لتدفق غاز عالي الحرارة وإجهاد حراري دوري شديد. بالنسبة لتصنيع الاستبدال، يجب مراجعة الرسم الأصلي، ومواصفة المادة، ونموذج التوربين، ومتطلبات الطلاء، ومتطلبات ممر التبريد، ومعيار الفحص، وسجل التشغيل، وسجل الإصلاح قبل تأكيد FSX-414 أو سبيكة بديلة.

متى تختار FSX-414

اختر FSX-414 عندما يتطلب التطبيق سبيكة فائقة الصب قائمة على الكوبالت لفوهات المرحلة الأولى، وريش توجيه الفوهة، وريش العضو الثابت، وقطع الريش، أو مكونات مسار الغاز الساخن الثابتة الأخرى في التوربينات الغازية الصناعية. تكون أكثر ملاءمة عندما تكون مقاومة الأكسدة، ومقاومة التآكل الساخن، ومقاومة الإجهاد الحراري، وقابلية تصنيع الصب، وأداء الفوهة المثبت بالخدمة، أكثر أهمية من كثافة المادة المنخفضة أو تكلفة المادة المنخفضة.

إذا لم تكن FSX-414 متاحة أو تطلب المشروع بديلاً، فلا ينبغي اختيار البدائل بناءً على تشابه الأسماء فقط. قد يتم النظر في ECY-768، و MAR-M 509 / M-509، و X-45، و Haynes 188 فقط بعد مقارنة التركيب الكيميائي، ومسار الصب، والأداء الميكانيكي، ودرجة حرارة الخدمة، وتوافق الطلاء، وسلوك الإصلاح، وتصميم ميزة التبريد، وظروف تشغيل التوربين. بالنسبة للمكونات الجديدة، فإن النهج الأكثر أمانًا هو طلب مواصفة المادة الأصلية، وملاحظات الرسم، ومتطلبات المعالجة الحرارية، ومواصفة الطلاء، ومعيار الفحص، ومعايير القبول قبل تأكيد قابلية التصنيع.

ملاحظة اختيار هندسية

يجب تقييم FSX-414 كمادة هندسية للتوربينات وليس كسبيكة كوبالت تجارية عامة. لتقييم طلبات العروض (RFQ)، يجب على العملاء تقديم الرسم ثنائي الأبعاد، والنموذج ثلاثي الأبعاد، ومواصفة المادة، ونموذج التوربين، وموضع الخدمة، والكمية، ومتطلبات الطلاء، ومتطلبات ميزة التبريد، وحالة الإصلاح أو البناء الجديد، ومعيار الفحص. يسمح ذلك لشركة NewayAeroTech بتحديد ما إذا كان صب FSX-414، أو صب بديل قائم على الكوبالت، أو صب سبائك فائقة قائمة على النيكل، أو التشغيل الآلي CNC، أو تفريغ الشحنات الكهربائية (EDM)، أو الكبس المتساوي الضغط الساخن (HIP)، أو المعالجة الحرارية، أو تقييم اللحام، أو تحضير طلاء TBC، أو اختبار المواد هو الأنسب للمكون.
