كيفية اختيار مسار الصب المناسب لأجزاء إطار جنرال إلكتريك 6B

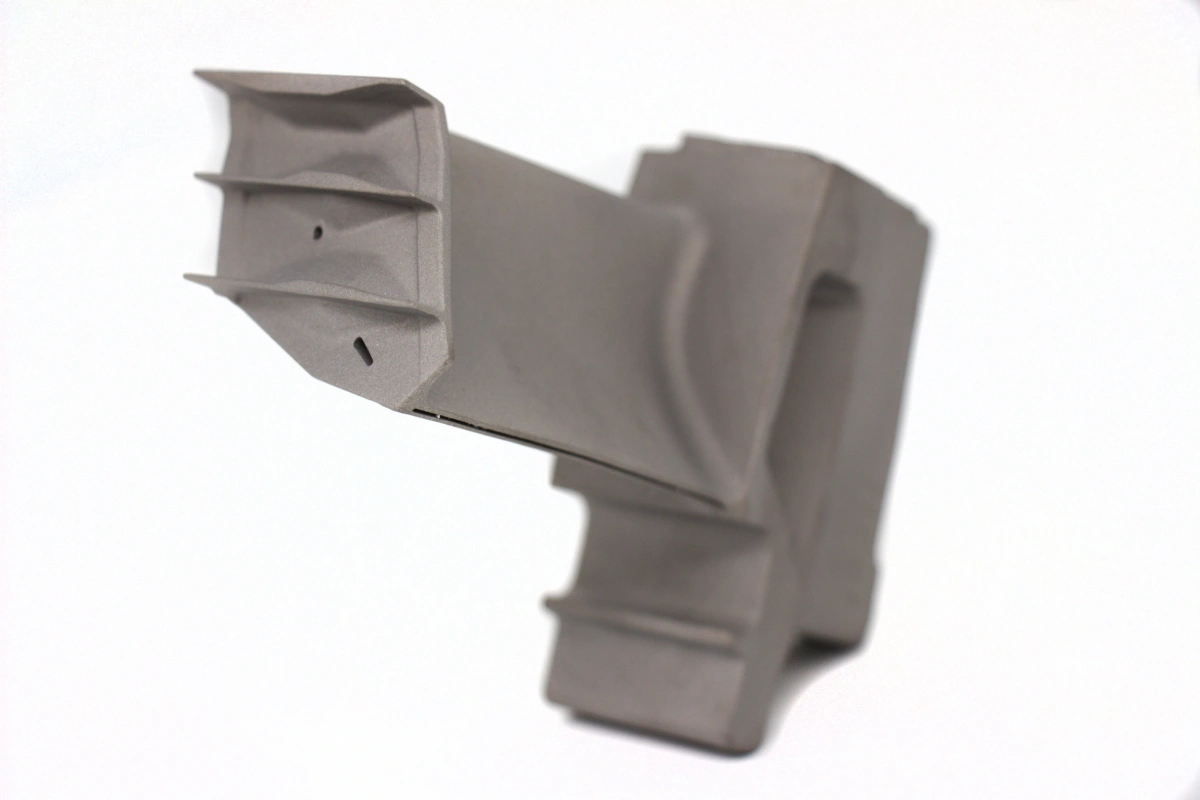

يُعد اختيار مسار الصب المناسب لأجزاء إطار جنرال إلكتريك 6B أحد أهم القرارات في تصنيع المكونات عالية الحرارة. تعمل الأجزاء المختلفة في منصة إطار 6B تحت أحمال حرارية وميكانيكية وبيئية متفاوتة، لذا فإن أفضل مسار للصب يعتمد على درجة حرارة تشغيل المكون، ونمط الإجهاد، والعمر الافتراضي المتوقع، واستراتيجية الإصلاح، والهدف التكلفي. بالنسبة لريش التوربينات، والريش الثابتة (Vanes)، وقطاعات الفوهات، والأغطية، ومكونات أخرى في القسم الساخن، غالبًا ما ينحصر القرار في ثلاثة مسارات رئيسية: صب البلورات متساوية الأبعاد، والصب الاتجاهي للسبائك الفائقة، والصب أحادي البلورة.
يقدم كل مسار توازنًا مختلفًا بين التكلفة، والقابلية للتصنيع، ومقاومة الزحف، وسلوك التعب، والحساسية للعيوب، وتعقيد العمليات اللاحقة. بالنسبة لأجزاء إطار جنرال إلكتريك 6B الخاصة بقطع الغيار والاستبدال في السوق الثانوية، يمكن أن يؤدي اختيار المسار الصحيح إلى تحسين موثوقية الخدمة، والتحكم في تكاليف التصنيع، وتقليل مخاطر الإفراط أو التقصير في هندسة المكون. عمليًا، عادةً ما يتم اتخاذ أفضل خيار من خلال مطابقة هيكل الصب مع الواجب الفعلي للجزء بدلاً من الافتراضيات باستخدام أعلى درجات المسارات في كل حالة.
لماذا يهم اختيار مسار الصب لأجزاء إطار 6B
تتعرض أجزاء إطار جنرال إلكتريك 6B لمجموعة واسعة من ظروف التشغيل اعتمادًا على موقعها في التوربين. تواجه بعض المكونات بشكل أساسي الأكسدة ودورات حرارية معتدلة. بينما تعمل مكونات أخرى تحت درجات حرارة مرتفعة مستمرة مع حمل طرد مركزي كبير، واهتزاز، وتعب حراري. قد لا ينجو المكون الذي يعمل بشكل جيد كصب متساوي الأبعاد إذا تم استخدامه في موقع أكثر إجهادًا في القسم الساخن، بينما قد يكون مسار الصب أحادي البلورة غير ضروري ومكلفًا للغاية للأجزاء التي لا تستفيد من إمكانات أدائه الكاملة.
يؤثر مسار الصب أيضًا على القابلية للإصلاح، واستراتيجية الفحص، وسلوك التشغيل الآلي، وتوافق الطلاء، ووقت التسليم. لهذا السبب، يجب التعامل مع اختيار الصب كجزء من مسار تصنيع كامل قد يشمل أيضًا الصب الاستثماري الفراغي، والمعالجة الحرارية، والضغط المتساوي القياس الساخن (HIP)، والتشغيل الآلي بالسبائك الفائقة باستخدام الحاسب الآلي (CNC)، ولحام السبائك الفائقة، وطلاء الحاجز الحراري (TBC).
فهم مسارات الصب الثلاثة الرئيسية
الصب متساوي الأبعاد (Equiaxed Casting)
ينتج صب البلورات متساوية الأبعاد هيكلًا متعدد البلورات تنمو فيه الحبوب في اتجاهات متعددة. يُستخدم هذا المسار على نطاق واسع لأنه يوفر توازنًا عمليًا بين التكلفة، والقابلية للتصنيع، والأداء الميكانيكي. غالبًا ما يكون مناسبًا للمكونات التي تتطلب قوة شاملة جيدة ومقاومة حرارية ولكنها لا تعمل تحت الظروف القصوى المحركة للزحف.
غالبًا ما يتم اختيار الصب متساوي الأبعاد للمكونات ذات الهندسة المعقدة، حيث تكون حساسية التكلفة مهمة، ويكون إجهاد التشغيل أقل منه في الأجزاء الدوارة الأكثر تحميلًا في القسم الساخن. كما يمكن أن تكون جذابة للأجهزة القابلة للإصلاح أو الاستبدال في خدمة التوربينات الغازية الصناعية.
الصب الاتجاهي (Directional Casting)
ينشئ الصب الاتجاهي حبوبًا ممدودة محاذاة بشكل أساسي على طول اتجاه الإجهاد الرئيسي. من خلال تقليل عدد حدود الحبوب المستعرضة للحمل الرئيسي، توفر الصبوبات الاتجاهية عمومًا مقاومة أفضل للزحف والتعب مقارنة بالهياكل متساوية الأبعاد في الخدمة عالية الحرارة.
هذا المسار ذو صلة خاصة بالريش، والريش الثابتة، ومكونات مسار الغاز الساخن التي تواجه حملًا حراريًا مستمرًا وإجهادًا في اتجاهات يمكن التنبؤ بها. غالبًا ما يوفر الصب الاتجاهي أرضية وسطى قوية بين تكلفة الصب متساوي الأبعاد وأداء الصب أحادي البلورة.
الصب أحادي البلورة (Single Crystal Casting)
يلغي الصب أحادي البلورة حدود الحبوب عالية الزاوية تمامًا، منتجًا مكونًا باتجاه بلوري واحد. يمنح هذا الهيكل مقاومة ممتازة للزحف وأداء تعب قوي عالي الحرارة في التطبيقات المناسبة. يُستخدم الصب أحادي البلورة عادةً حيث يُطلب أعلى أداء للقسم الساخن وتبرر بيئة الخدمة تعقيد وتكلفة التصنيع الإضافية.
يتم اختيار هذا المسار عمومًا لريش التوربينات والريش الثابتة الأكثر تطلبًا من الناحية الحرارية والميكانيكية، خاصة حيث يكون العمر الطويل في درجات الحرارة المرتفعة أمرًا بالغ الأهمية ويستفيد المكون مباشرة من الهيكل البلوري الخالي من الحدود.
متى يكون الصب متساوي الأبعاد هو الخيار الصحيح لأجزاء إطار 6B
غالبًا ما يكون الصب متساوي الأبعاد هو الخيار الأفضل عندما يحتاج جزء إطار جنرال إلكتريك 6B إلى قدرة جيدة على تحمل درجات الحرارة العالية ولكنه لا يتطلب مقاومة زحف متميزة مثل الهياكل الاتجاهية أو أحادية البلورة. يمكن أن ينطبق ذلك على ريش ثابتة مختارة، وفوهات، وهياكل مجاورة للاحتراق، وأجهزة دعم، وبعض أجزاء مسار الغاز الساخن حيث يكون التعرض الحراري كبيرًا ولكن حالة الإجهاد أقل حدة منها في الريش الدوارة عالية التحميل.
كما أن الصب متساوي الأبعاد جذاب عندما تكون السيطرة على التكلفة والقابلية للتصنيع من الأولويات. يمكنه دعم الأشكال المعقدة بشكل جيد، ويتكامل بكفاءة مع الصب الاستثماري الفراغي، وعادة ما يوفر مرونة أكبر للإصلاح والمعالجة اللاحقة. في برامج السوق الثانوية، غالبًا ما يكون حلاً عمليًا لقطع الغيار حيث تكون أهداف الأداء صعبة ولكنها ليست قصوى.
تشمل أنظمة المواد التي يتم النظر فيها عادةً في مسارات الصب متساوي الأبعاد سبائك إنكونيل، وسبائك نيمونيك، وسبائك هاستيلوي، وسبائك ستلايت، ومختارات من سبائك ريني، اعتمادًا على الوظيفة الدقيقة للجزء.
متى يكون الصب الاتجاهي هو الخيار الصحيح لأجزاء إطار 6B
يصبح الصب الاتجاهي الخيار الأفضل عندما يتعرض المكون لحمل حراري وميكانيكي قوي في اتجاه رئيسي ويحتاج إلى مقاومة زحف أفضل مما يمكن أن يوفره الهيكل متساوي الأبعاد بموثوقية. غالبًا ما يكون هذا ذا صلة بريش المرحلة الأولى أو غيرها من الريش عالية الواجب، والريش الثابتة، ومختارات من أجزاء مسار الغاز الساخن حيث يؤدي التعرض المطول لدرجات الحرارة المرتفعة إلى استهلاك العمر الافتراضي.
بالنسبة لأجهزة إطار جنرال إلكتريك 6B، يمكن أن يكون الصب الاتجاهي مناسبًا بشكل خاص عندما تكون متطلبات الخدمة عالية جدًا بالنسبة لمسار متساوي الأبعاد التقليدي ولكن التكلفة أو القابلية للتصنيع لا تزال تجعل الصب أحادي البلورة أقل جاذبية. فهو يساعد على تحسين الأداء عالي الحرارة دون الانتقال إلى مسار الصب الأكثر تعقيدًا المتاح.
يمكن أن يعمل الصب الاتجاهي بشكل جيد أيضًا عندما يجب على الجزء الموازنة بين الأداء والجدوى العملية للإمداد في خدمة التوربينات الصناعية. في كثير من الحالات، يكون هو المسار الأكثر كفاءة للمكونات التي يجب أن تتحمل حمل زحف مرتفع ولكن لا يزال يتعين عليها أن تبقى واقعية من منظور الإنتاج والتكلفة.
متى يكون الصب أحادي البلورة هو الخيار الصحيح لأجزاء إطار 6B
يُعد الصب أحادي البلورة الخيار الصحيح عندما يعمل الجزء في البيئة الحرارية الأكثر تطلبًا ويحقق فوائد واضحة في العمر أو الموثوقية من خلال إلغاء حدود الحبوب. بالنسبة لأجزاء إطار 6B، يُحتفظ بهذا المسار عمومًا لتطبيقات الريش أو الريش الثابتة المتميزة في القسم الساخن حيث تكون مقاومة الزحف والتعب الحراري في درجات حرارة مرتفعة جدًا هي متطلبات التصميم المهيمنة.
ومع ذلك، فإن الصب أحادي البلورة ليس تلقائيًا الحل الأفضل لكل جزء في القسم الساخن. فهو يقدم تعقيدًا تصنيعيًا أكبر، وحساسية أكثر للعيوب، وضبط عملية أكثر صرامة، وتكلفة أعلى عادةً. إذا لم يستفد المكون بالكامل من هيكل أحادي البلورة، فقد لا تخلق النفقات الإضافية قيمة حقيقية. هذا هو السبب في أن اختيار المسار يجب أن يستند إلى ظروف الخدمة الفعلية بدلاً من الافتراض بأن ارتفاع تعقيد الهيكل يعني دائمًا اقتصاديات عامة أفضل.
حيث يكون الصب أحادي البلورة مناسبًا، ترتبط عائلات المواد مثل سلسلة CMSX، وسبائك أحادية البلورة، وسبائك ريني المتقدمة عادةً بهذه المسارات.
مقارنة الصب متساوي الأبعاد، والاتجاهي، وأحادي البلورة لأجزاء إطار 6B
الأداء مقابل التكلفة
عادةً ما تقدم الصبوبات متساوية الأبعاد أقل تكلفة وأوسع قابلية للتصنيع. يضيف الصب الاتجاهي تعقيد العملية والتكلفة ولكنه يحسن الأداء الميكانيكي عالي الحرارة في اتجاه الإجهاد الرئيسي. يقدم الصب أحادي البلورة أعلى أداء نظري للقسم الساخن، ولكنه يتطلب أيضًا أكبر قدر من ضبط العملية وعادةً ما يتطلب أعلى استثمار.
بالنسبة للعديد من أجزاء السوق الثانوية لإطار 6B، يُعد الصب الاتجاهي أفضل حل وسط عندما لا يكون الصب متساوي الأبعاد كافيًا ويكون الصب أحادي البلورة أكثر مما تحتاجه التطبيق حقًا.
تعقيد التصنيع
الصب متساوي الأبعاد عمومًا أكثر تسامحًا وأسهل في التوسع لمجموعة أوسع من الأشكال الهندسية. يتطلب الصب الاتجاهي تحكمًا أكثر صرامة في التصلب وإدارة العيوب. يتطلب الصب أحادي البلورة تحكمًا دقيقًا للغاية في الاتجاه ومنع العيوب طوال العملية.
مع تقدم الهيكل، تصبح متطلبات الفحص والتأهيل أكثر تطلبًا أيضًا، خاصة عندما يكون المكون مخصصًا للاستخدام الحرج في القسم الساخن.
اعتبارات الإصلاح والصيانة
تستراتيجيات الإصلاح مهمة في خدمة التوربينات الغازية الصناعية. قد تناسب بعض الأجزاء متساوية الأبعاد والاتجاهية برامج الترميم التي تتضمن لحام السبائك الفائقة، واستعادة الأبعاد، وإعادة الطلاء بشكل أكثر طبيعية. قد تتطلب الأجزاء أحادية البلورة ضوابط إصلاح أكثر صرامة لأن الحفاظ على المزايا الهيكلية لمسار الصب الأصلي يمثل تحديًا أكبر.
هذا لا يعني أنه يجب تجنب الصب أحادي البلورة. إنه يعني ببساطة أن اختيار المسار يجب أن يأخذ في الاعتبار دورة الحياة الكاملة للجزء، وليس فقط مرحلة التصنيع الأولية.
دور الصب الاستثماري الفراغي في المسارات الثلاثة
يدعم الصب الاستثماري الفراغي المسارات الثلاثة الثلاثة من خلال توفير أساس العملية القائمة على القوالب الدقيقة اللازمة لصب السبائك عالية الحرارة المتقدمة. إنه مهم بشكل خاص لأنه يساعد على التحكم في التلوث والأكسدة أثناء الصب والصب، وهو أمر حاسم لسلامة السبائك الفائقة.
سواء كان الهيكل النهائي متساوي الأبعاد، أو اتجاهيًا، أو أحادي البلورة، تساعد ظروف الصب المتحكم فيها فراغيًا على تحسين نقاء السبيكة، واتساق الأبعاد، وموثوقية العملية. هذا يجعل الصب الاستثماري الفراغي واحدة من العمليات الأساسية الممكنة وراء تصنيع أجزاء إطار 6B المتقدمة.
كيف تؤثر المعالجة اللاحقة على اختيار أفضل مسار
لا يمكن اختيار مسار الصب بمعزل عن الآخر. تؤثر العمليات اللاحقة بشدة على أداء الجزء النهائي وكفاءة التصنيع الإجمالية. بعد الصب، قد تتطلب أجزاء إطار 6B معالجة حرارية لتثبيت البنية المجهرية، وHIP لتحسين السلامة الداخلية، والتشغيل الآلي بالحاسب الآلي (CNC) لإنشاء الواجهات النهائية، وTBC لتمديد العمر الافتراضي عالي الحرارة.
يمكن لهذه العمليات أن ترفع أداء الأجزاء المصبوبة متساوية الأبعاد أو الاتجاهية بشكل كبير، وقد تغير التوازن الاقتصادي بين المسارات الثلاثة. قد يتفوق الجزء المصمم جيدًا متساوي الأبعاد أو الاتجاهي مع معالجة لاحقة قوية على حل أحادي البلورة غير المتطابق بشكل جيد من حيث الفعالية من حيث التكلفة في العالم الحقيقي.
أهمية الاختبار والفحص في اختيار المسار
يُعد الفحص والاختبار محوريين في اختيار مسار الصب لأن كل هيكل يقدم مخاطر عيوب ومتطلبات جودة مختلفة. يساعد اختبار وتحليل المواد في التحقق من أن المسار المختار قد أنتج البنية المجهرية والكيمياء والسلامة الداخلية المقصودة.
بالنسبة لأجزاء إطار 6B، قد تتضمن مراقبة الجودة التحقق من الأبعاد، وفحص الأشعة السينية، ومراجعة المعادن، والتحليل الكيميائي، والاختبار الميكانيكي اعتمادًا على وظيفة المكون. تتطلب المسارات الأكثر تقدمًا عمومًا تحققًا أكثر صرامة لأن عواقب العيوب الهيكلية يمكن أن تكون أكثر حدة.
إرشادات عملية لاختيار المسار الصحيح
عادةً ما يكون الصب متساوي الأبعاد هو أفضل نقطة انطلاق عندما يواجه الجزء خدمة حرارية متوسطة إلى عالية ولكن ليس الحمل الأقصى المحرك للزحف. عادةً ما يكون الصب الاتجاهي هو الخطوة الصحيحة عندما يتعرض الجزء لدرجة حرارة وإجهاد مستمرين أعلى في اتجاه محدد ويحتاج إلى هامش عمر أكبر. يكون الصب أحادي البلورة أكثر ملاءمة عندما يعمل الجزء حقًا في البيئة الأكثر قسوة ويبرر مكسب الأداء التكلفة الإضافية وضبط العملية.
بمعنى آخر، المسار الصحيح هو الذي يطابق واجب الخدمة الفعلي لمكون إطار جنرال إلكتريك 6B بينما يتناسب أيضًا مع استراتيجية التصنيع والفحص والصيانة خلف الجزء.
تطبيقات المكونات عالية الحرارة ذات الصلة
ينطبق منطق الاختيار نفسه المستخدم لأجزاء إطار جنرال إلكتريك 6B أيضًا على نطاق واسع عبر توليد الطاقة وقطاعات الخدمة الشديدة الأخرى مثل الطاقة والفضاء والطيران. تظهر قرارات تصنيع مماثلة في مكونات التوربينات الغازية، وتجميعات السبائك عالية الحرارة، ومكونات محركات الطائرات النفاثة، وأجزاء محرك التوربين.
يظهر هذا السياق الأوسع أن اختيار مسار الصب ليس مجرد قرار علمي للمواد. إنه أيضًا قرار تصنيع لدورة الحياة يتشكل بواسطة الهندسة، وظروف الخدمة، والتكلفة، ومنطق الإصلاح، ومتطلبات الفحص.
الخلاصة
يعني اختيار مسار الصب المناسب لأجزاء إطار جنرال إلكتريك 6B مطابقة متطلبات خدمة الجزء مع الهيكل الأنسب: متساوي الأبعاد للأداء والتكلفة المتوازنة، واتجاهي لتحسين القوة عالية الحرارة في اتجاه الإجهاد الرئيسي، أو أحادي البلورة لبيئات القسم الساخن الأكثر تطلبًا. لا يوجد مسار واحد هو الأفضل عالميًا. تعتمد الإجابة الصحيحة على كيفية عمل المكون فعليًا في الخدمة.
عند دعمه بـ الصب الاستثماري الفراغي، والمعالجة اللاحقة المناسبة، والفحص الموثوق، يمكن لكل من مسارات الصب هذه أن تلعب دورًا قيمًا في تصنيع أجزاء السوق الثانوية وقطع الغيار لإطار جنرال إلكتريك 6B. تأتي أفضل النتائج من اختيار المسار الذي يقدم العمر الافتراضي والموثوقية المطلوبين دون تكلفة غير ضرورية أو تعقيد غير ضروري.
