كيف تؤثر بنية الحبيبات على مقاومة الزحف والإجهاد الحراري؟
كيف تؤثر بنية الحبيبات على مقاومة الزحف والإجهاد الحراري؟

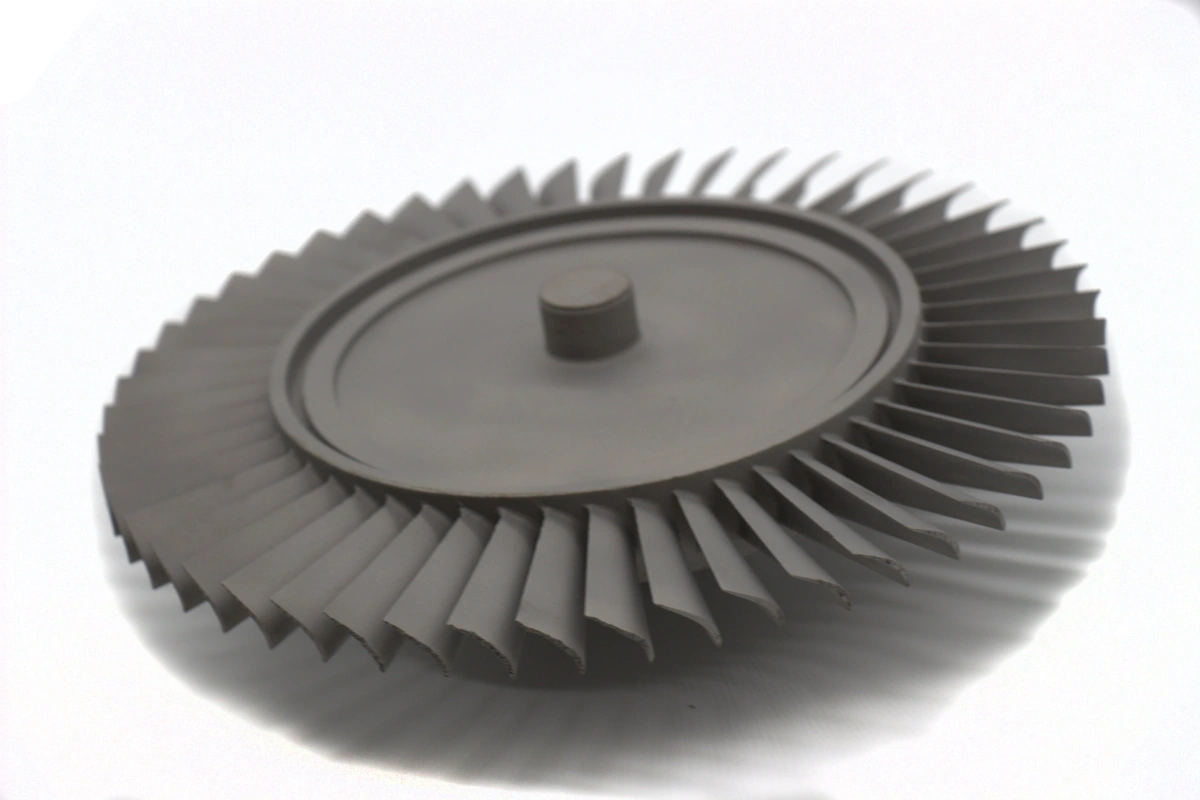

تؤثر بنية الحبيبات بقوة على مقاومة الزحف والإجهاد الحراري لأنها تتحكم في كيفية تشوه المعدن، وكيفية بدء الشقوق، وكيفية انتشار الضرر في درجات الحرارة العالية. في مكونات التوربينات والغرف الاحتراقية، يمكن أن يحدد الفرق بين البنى متساوية الحبيبات (Equiaxed)، والبنى ذات الاتجاه الواحد (Directional)، وبنى البلورة المفردة (Single Crystal) ما إذا كان القطع سيحافظ على شكله لآلاف الساعات أم أنه سيطور تشققات مبكرة تحت دورات التسخين والتبريد.
1. لماذا تهم بنية الحبيبات في درجات الحرارة العالية
في درجات الحرارة المرتفعة، لا تفشل المعادن فقط بسبب الإجهاد العالي. إنها تفشل أيضًا لأن الذرات تتحرك تدريجيًا، وتنزلق حدود الحبيبات، ويتعرض الهيكل بشكل متكرر للحمل الناتج عن التمدد الحراري الموضعي. تحدد بنية الحبيبات مدى سهولة حدوث آليات الضرر هذه. عندما يحتوي الهيكل على العديد من حدود الحبيبات ذات التوجيه العشوائي، فإنه عادةً ما يمتلك مسارات أكثر لتشوه الزحف ونمو الشقوق. عندما تكون الحبيبات محاذاة، أو عندما يتم التخلص إلى حد كبير من حدود الحبيبات، يمكن للقطع أن تقاوم بشكل أفضل الحمل الحراري والميكانيكي طويل الأمد.
2. كيف تؤثر بنية الحبيبات على مقاومة الزحف
الزحف هو تشوه يعتمد على الوقت تحت حمل في درجة حرارة عالية. في مكونات القسم الساخن، يمكن أن يتسبب الزحف في الانحناء، وفقدان خلوص الطرف، وتشوه أوجه الختم، أو التمزيق في النهاية. غالبًا ما تكون حدود الحبيبات مناطق ضعيفة أثناء التعرض للزحف، خاصة عندما يعمل الإجهاد عبرها لفترات طويلة.
بنية الحبيبات | سلوك الزحف | السبب الرئيسي |
|---|---|---|
متساوية الحبيبات (Equiaxed) | أداء عام جيد في درجات الحرارة العالية | تخلق الحبيبات العشوائية مسارات انزلاق أكثر لحدود الحبيبات تحت الحمل المستمر |
ذات اتجاه واحد (Directional) | مقاومة أفضل للزحف | تقلل الحبيبات المحاذاة من ضعف الحدود على طول اتجاه الإجهاد الرئيسي |
بلورة مفردة (Single crystal) | أفضل مقاومة للزحف | تزيل معظم حدود الحبيبات العرضية التي تعزز ضرر الزحف |
لهذا السبب فإن المكونات المنتجة بواسطة صب البلورات متساوية الحبيبات غالبًا ما تكون مناسبة للأجهزة العامة للقسم الساخن، بينما قد تستفيد الريش والشفرات ذات الحمل الأشد من الصب ذي الاتجاه الواحد أو صب البلورة المفردة.
3. كيف تؤثر بنية الحبيبات على مقاومة الإجهاد الحراري
يتطور الإجهاد الحراري عندما يتسبب التسخين والتبريد المتكرران في تمدد وانكماش دوريين. إذا لم يتمكن المعدن من استيعاب هذه الانفعالات بسلاسة، تتشكل الشقوق المجهرية وتنمو. غالبًا ما تصبح حدود الحبيبات، وخاصة تلك ذات التوجيه العشوائي، مواقع بدء لهذه الشقوق لأن الحبيبات المجاورة لا تتشوه بنفس الطريقة تمامًا.
بنية الحبيبات | مقاومة الإجهاد الحراري | نمط الضرر النموذجي |
|---|---|---|
متساوية الحبيبات (Equiaxed) | جيد | قد تبدأ الشقوق عند حدود الحبيبات، أو المسامات، أو التدرجات الحرارية الحادة |
ذات اتجاه واحد (Directional) | أفضل | يقلل الهيكل المحاذي من حساسية الشقوق في اتجاه العمل الرئيسي |
بلورة مفردة (Single crystal) | ممتاز في المناطق الساخنة الشديدة | شقوق أقل مدفوعة بحدود الحبيبات تحت إجهاد حراري دوري |
من الناحية العملية، يمكن لبنية حبيبات أدق أو أفضل تحكمًا أن تؤخر بدء الشقوق، في حين أن البنية سيئة التوجيه أو الغنية بالعيوب يمكن أن تقصر العمر الافتراضي حتى لو كانت كيمياء السبيكة صحيحة.
4. لماذا تتصرف البنى متساوية الحبيبات، وذات الاتجاه الواحد، وبنى البلورة المفردة بشكل مختلف
نوع الهيكل | الميزة الرئيسية | القيد الرئيسي | الاستخدام الأنسب النموذجي |
|---|---|---|---|
متساوية الحبيبات (Equiaxed) | توازن بين التكلفة، والقابلية للصب، والمتانة | حساسية أكبر لزحف حدود الحبيبات والإجهاد | حلقات الفوهات، هياكل غرف الاحتراق، الأغلفة، الأختام |
ذات اتجاه واحد (Directional) | عمر زحف أطول مع سلوك أفضل للإجهاد الحراري | تكلفة أعلى وتحكم أكثر صرامة في العملية | ريش ذات واجب أعلى، شفرات مختارة، أجزاء مسار الغاز الأكثر سخونة |
بلورة مفردة (Single crystal) | أقصى قدرة على تحمل درجات الحرارة العالية | مسار عملية أكثر تطلبًا وأعلى تكلفة | تطبيقات الشفرات الأكثر شدة |
5. بنية الحبيبات وحساسية العيوب مرتبطان
لا تعمل بنية الحبيبات بمفردها. يعتمد تأثيرها الحقيقي على المسامية، والشوائب، والانفصال، والجودة النهائية للبنية المجهرية. على سبيل المثال، يمكن لهيكل حبيبات محاذاة أن يعمل بشكل سيء إذا بقيت عيوب داخلية بعد الصب. لهذا السبب تعتمد مقاومة الزحف والإجهاد الحراري على كل من مسار الصب وجودة المعالجة اللاحقة مثل التلبيد متساوي الضغط الساخن (HIP)، والمعالجة الحرارية، واختبار المواد وتحليلها.
تساعد الحالة المعدنية الأنظف والأكثر استقرارًا بنية الحبيبات المقصودة على تحقيق فائدة عمرها الافتراضي فعليًا أثناء الخدمة.
6. أي هيكل يجب استخدامه؟
يعتمد الاختيار الصحيح على درجة الحرارة، والإجهاد، ودورة الواجب، والهدف التكلفي. إذا كان القطع يحتاج أساسًا إلى متانة متوازنة في درجات الحرارة العالية وإنتاج اقتصادي، فإن بنية الحبيبات متساوية الحبيبات تكون كافية غالبًا. إذا ارتفعت متطلبات الزحف والإجهاد الحراري، يصبح التصلب ذي الاتجاه الواحد أكثر جاذبية. إذا كان المكون يعمل في بيئة الشفرات الأكثر شدة وكانت كل هامش حياة مهمًا، يصبح استخدام البلورة المفردة أكثر مبررًا.
إذا كانت الأولوية هي... | أفضل خيار لبنية الحبيبات |
|---|---|
توازن التكلفة والمتانة | متساوية الحبيبات (Equiaxed) |
مقاومة أعلى للزحف دون تكلفة ممتازة قصوى | ذات اتجاه واحد (Directional) |
أقصى عمر لشفرات القسم الساخن | بلورة مفردة (Single crystal) |
7. الملخص
باختصار، تؤثر بنية الحبيبات على مقاومة الزحف والإجهاد الحراري من خلال التحكم في كيفية تشوه المعدن وأين تبدأ الشقوق في درجات الحرارة العالية. تعتبر البنى متساوية الحبيبات مناسبة للعديد من مصبوبات القسم الساخن، وتحسن البنى ذات الاتجاه الواحد مقاومة الزحف والمتانة الدورية من خلال محاذاة الحبيبات، وتوفر بنى البلورة المفردة أعلى مقاومة من خلال إزالة معظم ضعف حدود الحبيبات. للحصول على مراجع قدرات ذات صلة، انظر صب سبائك درجات الحرارة العالية، وتحليل المواد متساوية الحبيبات، ومتانة البلورة المفردة.
