متى يكون الصب الاتجاهي خيارًا أفضل لمكونات التوربينات من طراز 6B؟

متى يكون الصب الاتجاهي خيارًا أفضل لمكونات التوربينات من طراز 6B؟

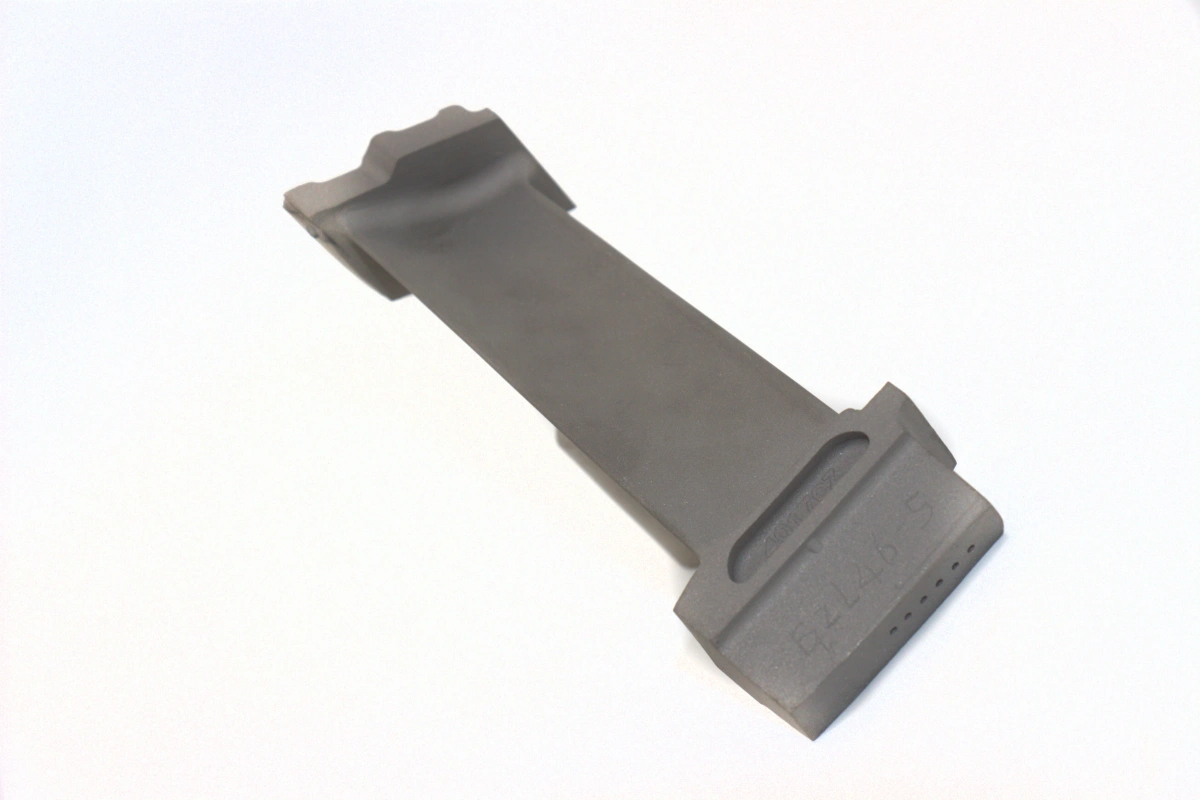

يُعد الصب الاتجاهي خيارًا أفضل لمكونات التوربينات من طراز 6B عندما يعمل الجزء في منطقة ذات حرارة أعلى وإجهاد أشد، حيث قد لا يوفر هيكل الحبيبات متساوية الأبعاد العادية عمر زحف كافٍ، أو مقاومة كافية للإجهاد الحراري، أو استقرارًا أبعاديًا. في الخدمة العملية لطراز 6B، عادةً ما يتم اختيار التصلب الاتجاهي لمكونات مثل الريش ذات الواجبات الأعلى، وريش التوربينات المحددة، وأجزاء أخرى في مسار الغاز يجب أن تحافظ على شكلها وقوتها لآلاف ساعات التشغيل تحت درجات حرارة وأحمال مستمرة.

1. لماذا يحسن الصب الاتجاهي الأداء في درجات الحرارة المرتفعة

الميزة الرئيسية للصب الاتجاهي هي محاذاة الحبيبات. فبدلاً من الحبيبات العشوائية، يتم توجيه الهيكل على طول اتجاه التحميل الرئيسي. وهذا يقلل من ضعف حدود الحبيبات العرضية ويحسن مقاومة تشوه الزحف وتشقق الإجهاد الحراري. بالنسبة لأجزاء توربينات 6B المعرضة لدرجات حرارة معدنية تتراوح عادةً بين 850 و1000 درجة مئوية، يمكن لهذا التحسين الهيكلي أن يحدث فرقًا ذا مغزى في عمر الخدمة، خاصة في المعدات الدوارة أو معدات مسار التدفق المعرضة للحرارة والإجهاد لفترات طويلة.

2. متى يصبح الصب متساوي الأبعاد غير كافٍ

لا يزال الصب متساوي الأبعاد مناسبًا للعديد من أجزاء القسم الساخن في توربينات 6B مثل حلقات الفوهات، والأطواق، والأختام، والمعدات المتعلقة بغرف الاحتراق. لكنه يصبح أقل ملاءمة عندما يواجه المكون واحدًا أو أكثر من الشروط التالية:

3. أي مكونات طراز 6B هي أفضل مرشحين للصب الاتجاهي؟

يكون الصب الاتجاهي مبررًا ביותר لأجزاء طراز 6B التي تقع بين المعدات العادية متساوية الأبعاد وملفات الهواء أحادية البلورة الأكثر تقدمًا. في معظم الحالات، تكون أقوى المرشحين هي الريش، وبعض شفرات التوربينات، وأجزاء محددة في مسار الغاز الساخن التي تحتاج إلى عمر خدمة أطول في درجات الحرارة المرتفعة دون الانتقال تمامًا إلى الصب أحادي البلورة.

4. متى يكون الصب الاتجاهي أفضل من الصب أحادي البلورة

غالبًا ما يكون الصب الاتجاهي هو الخيار الأفضل عندما يحتاج المكون إلى قدرة أفضل في درجات الحرارة المرتفعة مما يمكن أن توفره مصبوبات متساوية الأبعاد، لكن الجزء لا يبرر التكلفة الأعلى، وضبط العملية الأكثر صرامة، ومسار السبائك الممتازة لإنتاج أحادي البلورة. بالنسبة للعديد من مكونات طراز 6B، يجعل هذا التصلب الاتجاهي الحل الوسط العملي.

وبعبارة أخرى، إذا كان الجزء أكثر حرارة وأكثر أهمية من حيث العمر الافتراضي من ريشة متساوية الأبعاد قياسية، ولكنه ليس في الحد الأقصى المطلق لدرجة حرارة وإجهاد الشفرة، فإن الصب الاتجاهي غالبًا ما يكون الخيار التقني والتجاري الأكثر عقلانية.

5. لا يزال اختيار السبيكة أمرًا مهمًا بجانب طريقة الصب

يقدم الصب الاتجاهي أفضل قيمة له عند اقترانه بـ سبيكة عالية الحرارة المناسبة. قد تأتي الخيارات الشائعة للمسارات الاتجاهية من عائلات إنكونيل، أو رينيه، أو عائلات سبائك فائقة أخرى متقدمة، اعتمادًا على مستوى الواجب الدقيق. تحسن طريقة الصب سلوك اتجاه الحبيبات، بينما تتحكم كيمياء السبيكة في مقاومة الأكسدة، واستقرار الراسب، وهامش القوة الساخنة.

هذا يعني أنه لا ينبغي للمصنعين اتخاذ قرار بشأن الصب الاتجاهي بناءً على الهندسة وحدها. يجب أن يجمع القرار الحقيقي بين موقع الجزء، وظروف الاحتراق، وهدف الزحف، وفاصل التفتيش، وتوافق السبيكة.

6. تظل المعالجة اللاحقة ومراقبة الجودة أمرًا حاسمًا

حتى عندما يكون الصب الاتجاهي هو المسار الصحيح، لا يزال المكون يتطلب معالجة لاحقة خاضعة للرقابة. يشمل ذلك غالبًا المعالجة الحرارية، والكبس المتساوي الضغط الساخن (HIP) المحتمل، والتشطيب الآلي، والتفتيش الكامل. إذا كانت هذه المراحل ضعيفة، يمكن تقليل فائدة العمر الافتراضي لهيكل الحبيبات الاتجاهي بسبب المسامية، أو سوء التحكم في البنية المجهرية، أو عدم الاستقرار الأبعادي.

7. الملخص

باختصار، يُعد الصب الاتجاهي خيارًا أفضل لمكونات التوربينات من طراز 6B عندما يحتاج الجزء إلى قوة زحف أكبر، ومقاومة إجهاد حراري أعلى، واستقرار أبعادي أفضل مما يمكن أن يوفره الصب متساوي الأبعاد، ولكنه لا يتطلب التكلفة الكاملة لإنتاج أحادي البلورة. يكون مبررًا في الغالب للريش ذات الواجبات الأعلى، وشفرات التوربينات المحددة، والمصبوبات الأكثر حرارة في مسار الغاز. للحصول على مراجع قدرات ذات صلة، انظر إلى توليد الطاقة، ومكونات توربينات الغاز، وأمثلة على الصب الاتجاهي.
