كيفية اختيار مسار الصب المناسب لأجزاء GE 7B و 7E و 7EA

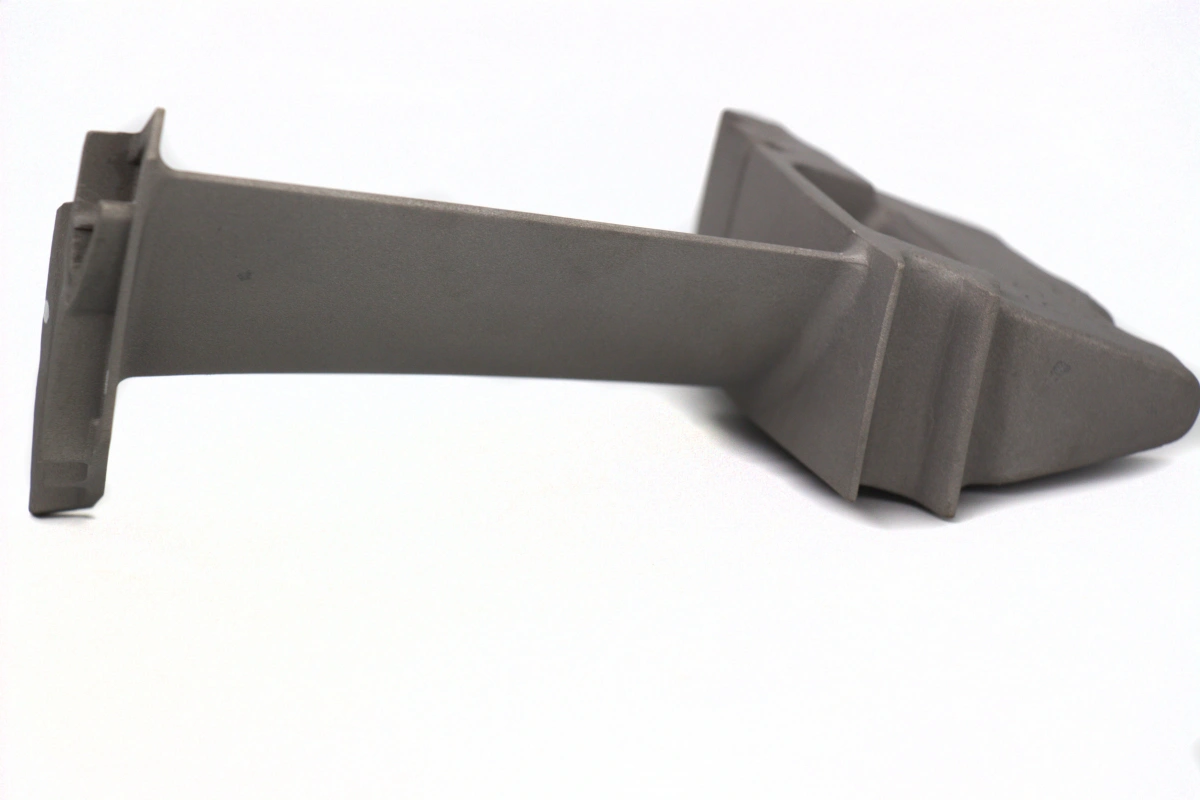

يُعد اختيار مسار الصب المناسب لأجزاء GE 7B و 7E و 7EA خطوة حاسمة في التحكم بعمر الجزء، وتكلفة التصنيع، ووقت التسليم، واستراتيجية الإصلاح. وعلى الرغم من أن منصات التوربينات هذه لا تتطلب دائمًا نفس مستوى تعقيد الصب مثل أنظمة الفئة F الأكثر تقدمًا، إلا أن العديد من أجزائها الخاصة بالقسم الساخن والمحتراق لا تزال تعمل تحت أحمال حرارية وميكانيكية وأكسدة كبيرة. يجب مطابقة ريش التوربينات، والريش الثابتة (Vanes)، وقطاعات الفوهات، والأطواق، ومعدات الاحتراق، والمكونات الأخرى المقاومة للحرارة مع مسار صب يتناسب مع ظروف خدمتها الفعلية بدلاً من اتباع نهج "مسار واحد يناسب الجميع".
في معظم الحالات، تشمل الخيارات الرئيسية الصب بالاستثمار الفراغي كمنصة عملية، بالاشتراك مع أحد المسارات الهيكلية الثلاثة: صب البلورات متساوية الأبعاد، أو الصب الاتجاهي للسبائك الفائقة، أو صب البلورة المفردة. يعتمد أفضل خيار على التعرض لدرجة الحرارة، ومتطلبات الزحف، واتجاه الإجهاد، والعمر الافتراضي المطلوب، والهدف التكلفي، واحتياجات التشغيل الآلي اللاحقة، وما إذا كان من المتوقع إصلاح الجزء أو استبداله.
لماذا يهم اختيار مسار الصب لأجزاء GE 7B و 7E و 7EA
تُستخدم توربينات GE 7B و 7E و 7EA على نطاق واسع في توليد الطاقة والعمليات الصناعية طويلة الأمد. غالبًا ما يتم شراء أجزائها لاستبدالها في السوق الثانوية، أو لبرامج تمديد العمر الافتراضي، أو لدعم التصنيع العكسي. في هذه التطبيقات، يؤثر مسار الصب مباشرة ليس فقط على الأداء، بل أيضًا على الجدوى التجارية. إذا كان المسار المختار بسيطًا جدًا، فقد يفشل المكون مبكرًا بسبب الزحف أو الأكسدة أو الإجهاد الحراري. وإذا كان المسار متقدمًا جدًا، فقد يصبح الجزء باهظ التكلفة دون داعٍ، وأكثر صعوبة في الفحص، وأصعب في التسليم وفقًا لجدول زمني عملي.
لهذا السبب، يجب أن يعتمد اختيار المسار على الواجب الفعلي للجزء. فريشة المرحلة الأولى، وقطاع الفوهة، وحلقة دعم الاحتراق قد تنتمي جميعها إلى نفس عائلة التوربينات، لكنها لا تحتاج بالضرورة إلى نفس البنية الحبيبية أو مسار التصنيع. إن الاختيار الجيد يوازن بين الأداء التقني وقابلية التصنيع.
مسارات الصب الرئيسية لأجزاء توربينات الغاز الصناعية
الصب بالاستثمار الفراغي كأساس
يُعد الصب بالاستثمار الفراغي عملية الصب الدقيق الأساسية المستخدمة للعديد من أجزاء التوربينات عالية الحرارة. فهو يدعم الأشكال الهندسية المعقدة، وجودة تعريف السطح الجيدة، ومعالجة أنظف للسبائك تحت ظروف فراغية. وهذا مهم بشكل خاص لسبائك النيكل والكوبالت لأن التلوث والأكسدة أثناء الصهر يمكن أن يقللا من الأداء.
بالنسبة لأجزاء GE 7B و 7E و 7EA، غالبًا ما يعمل الصب بالاستثمار الفراغي كأساس للتصنيع بغض النظر عما إذا كانت البنية الحبيبية النهائية متساوية الأبعاد، أو اتجاهية، أو بلورة مفردة. فهو يساعد في إنتاج مكونات قريبة من الشكل النهائي والتي تنتقل لاحقًا إلى المعالجة الحرارية، والضغط المتساوي القياس الساخن (HIP)، والتشغيل الآلي CNC للسبائك الفائقة، والفحص.
مسار الصب متساوي الأبعاد
ينتج صب البلورات متساوية الأبعاد بنية حبيبية متعددة البلورات تنمو فيها الحبيبات في اتجاهات متعددة. وهو عادةً المسار الأكثر اقتصادًا وتنوعًا بين الخيارات الرئيسية الثلاثة. تُستخدم الأجزاء متساوية الأبعاد على نطاق واسع عندما تكون هناك حاجة إلى خواص ميكانيكية عامة جيدة، لكن متطلبات الخدمة لا تبرر التكلفة الإضافية وضبط العملية المرتبطين بالبنى الاتجاهية أو ذات البلورة المفردة.
بالنسبة للعديد من مكونات GE 7B و 7E و 7EA، يُعد الصب متساوي الأبعاد المسار المفضل لأنه يوفر توازنًا جيدًا بين التكلفة، وقدرة التشكيل الهندسي، والأداء في درجات الحرارة العالية.
مسار الصب الاتجاهي
يقوم الصب الاتجاهي بمحاذاة البنية الحبيبية في اتجاه مفضل، عادةً على طول مسار الحمل الرئيسي. هذا يقلل من حدود الحبيبات المستعرضة ويحسن مقاومة الزحف وأداء الإجهاد في درجات الحرارة العالية مقارنة بالمادة متساوية الأبعاد.
غالبًا ما يكون الصب الاتجاهي هو الخيار الصحيح عندما يتعرض المكون لحمل مستمر أكثر شدة عند درجة حرارة مرتفعة ويستفيد من عمر افتراضي أفضل في اتجاه إجهاد محدد. فهو يحتل الموقع الوسطي بين عملية الصب متساوي الأبعاد العملية والأداء المتميز للبلورة المفردة.
مسار صب البلورة المفردة
يلغي صب البلورة المفردة حدود الحبيبات تقريبًا تمامًا من خلال إنتاج الجزء كبنية بلورية واحدة. يوفر هذا المسار أعلى قوة زحف ومقاومة للإجهاد في درجات الحرارة العالية حيث تحتاج التطبيق ذلك حقًا. ومع ذلك، فإنه يقدم أيضًا أعلى تكلفة، ومتطلبات صارمة للتحكم في العيوب، وإدارة إنتاج أكثر تعقيدًا.
بالنسبة لأجزاء GE 7B و 7E و 7EA، عادةً ما تكون البلورة المفردة حلاً انتقائيًا وليس الخيار الافتراضي. يجب اختيارها فقط حيث تبرر ظروف التشغيل بوضوح التعقيد الإضافي.
متى يكون الصب متساوي الأبعاد هو الخيار الصحيح
غالبًا ما يكون الصب متساوي الأبعاد هو أفضل مسار للأجزاء التي تواجه تعرضًا لدرجات حرارة متوسطة إلى عالية ولكنها لا تعتمد بشكل أساسي على أداء الزحف الشديد. يمكن أن يشمل ذلك العديد من الأجزاء الثابتة في القسم الساخن، والمعدات المجاورة للاحتراق، والريش المختارة، وحلقات الفوهات، وهياكل الدعم، ومكونات الاستبدال العامة في خدمة GE 7B و 7E و 7EA.
إنه جذاب بشكل خاص عندما يكون للمكون شكل هندسي معقد، وتكون حساسية التكلفة مهمة، وتكون مرونة الإصلاح أو الاستبدال ذات أهمية. في تصنيع السوق الثانوية، غالبًا ما يكون الصب متساوي الأبعاد هو المسار الأكثر عملية لأنه يدعم أداءً جيدًا دون وقت تسليم طويل ومخاطر عملية أكثر صرامة مرتبطة بالبنى الأكثر تقدمًا.
تشمل عائلات المواد المرتبطة عادةً بهذا المسار سبائك Inconel، وسبائك Nimonic، وسبائك Hastelloy، وسبائك Stellite، ومختارات من سبائك Rene، اعتمادًا على التطبيق.
متى يكون الصب الاتجاهي هو الخيار الصحيح
يصبح الصب الاتجاهي الخيار الأفضل عندما يعمل الجزء عند درجة حرارة أعلى تحت حمل مستمر ويستفيد من تحسين مقاومة الزحف على طول مسار إجهاد معروف. غالبًا ما يكون هذا ذا صلة بريش التوربينات المختارة، والريش التوجيهية، وأجزاء مسار الغاز الساخن عالية الواجب في تكوينات GE 7E أو 7EA، خاصة حيث يتعرض الجزء لتعرض أطول لدرجة حرارة مرتفعة ومتطلب ميكانيكي أقوى من الجزء متساوي الأبعاد النموذجي.
يُعد الصب الاتجاهي أيضًا حلاً جيدًا عندما قد يكون أداء الصب متساوي الأبعاد هامشيًا، لكن التطبيق لا يزال لا يتطلب أو لا يدعم اقتصاديًا مسار بلورة مفردة كامل. بالنسبة للعديد من أجزاء توربينات الغاز الصناعية، يوفر هذا المسار أفضل توازن بين هامش الأداء والعملية التصنيعية.
متى يكون صب البلورة المفردة هو الخيار الصحيح
يجب النظر في صب البلورة المفردة عندما يعمل الجزء في المنطقة الأكثر تطلبًا من الناحيتين الحرارية والميكانيكية ويكتسب فائدة واضحة من إزالة حدود الحبيبات. ينطبق هذا عادةً على مواضع الريش والريش الثابتة الأعلى واجبًا حيث تهيمن حياة الزحف ومقاومة الإجهاد الحراري على متطلبات التصميم.
بالنسبة لأساطيل GE 7B و 7E و 7EA، ومع ذلك، لا تستفيد كل الأجزاء بما يكفي من البلورة المفردة لتبرير التكلفة. في العديد من تطبيقات الطاقة الصناعية، قد يجعل التوازن المطلوب بين التوافر والتكلفة ومنطق الإصلاح ودرجة حرارة التشغيل المسارات الاتجاهية أو متساوية الأبعاد أكثر ملاءمة. لذلك، يُعامل صب البلورة المفردة بشكل أفضل كحل مستهدف لأجزاء القسم الساخن المتميزة، وليس كترقية تلقائية لجميع المكونات.
حيثما يكون مناسبًا، قد تكون عائلات المواد المتقدمة مثل سلسلة CMSX، وسبائك البلورة المفردة، ومختارات من مسارات Rene N5 أو Rene N6 ذات صلة اعتمادًا على تصميم الجزء وواجبه.
كيفية مطابقة مسار الصب مع الجزء
النظر في درجة حرارة التشغيل أولاً
كلما ارتفعت درجة حرارة المعدن المستمرة، زاد احتمال استفادة الجزء من بنية حبيبية اتجاهية أو ذات بلورة مفردة. الأجزاء ذات الواجب المنخفض أو الأجزاء ذات التعرض الحراري المتقطع غالبًا ما تظل مناسبة جيدًا للصب متساوي الأبعاد.
تقييم وضع الإجهاد الرئيسي
إذا تعرض الجزء لحمل قوي في اتجاه رئيسي واحد، فقد يخلق الصب الاتجاهي مكسبًا مفيدًا في الأداء. إذا كانت حالة الإجهاد أقل تطرفًا أو أكثر توزيعًا، فقد يكون الصب متساوي الأبعاد كافيًا. تصبح البلورة المفردة ذات قيمة قصوى عندما يواجه المكون طلب زحف شديد وتصبح حدود الحبيبات الاتجاهية نفسها عاملاً محدِدًا.
التحقق من هندسة الجزء وقابلية التصنيع
تؤثر الأشكال المعقدة، والجدران الرقيقة، والممرات الداخلية، والملامح الخارجية الضيقة جميعها على اختيار المسار. بعض الأجزاء أسهل في صنعها بشكل متكرر في شكل متساوي الأبعاد، بينما تتطلب البنى الحبيبية الأكثر تقدمًا تحكمًا أكثر صرامة في التصلب ومنع العيوب.
تضمين التكلفة ووقت التسليم في القرار
بالنسبة للعديد من أجزاء GE 7B و 7E و 7EA، خاصة في إمدادات السوق الثانوية، تُعد السرعة والتكلفة من الشواغل الكبرى. إذا كان الصب متساوي الأبعاد أو الاتجاهي يمكنه تلبية هدف العمر الافتراضي الفعلي، فإن الانتقال إلى البلورة المفردة قد لا يحسن حالة العمل الحقيقية.
النظر في استراتيجية الإصلاح مبكرًا
إذا كان من المرجح إصلاح الجزء من خلال لحام السبائك الفائقة، واستعادة الأبعاد، وإعادة الطلاء، فيجب اختيار مسار الصب مع وضع دعم دورة الحياة في الاعتبار. تندمج بعض البنى بشكل أكثر طبيعية في برامج الإصلاح من غيرها.
دور المعالجة اللاحقة في اختيار المسار
يُعد اختيار مسار الصب جزءًا واحدًا فقط من معادلة الأداء النهائية. بعد الصب، تتطلب معظم أجزاء GE 7B و 7E و 7EA معالجة لاحقة لتحقيق الجاهزية للخدمة. تعمل المعالجة الحرارية على استقرار البنية المجهرية وتقليل إجهاد الصب. يمكن لـ HIP تحسين الكثافة والسلامة الداخلية في المسبوكات الحرجة. ينتج التشغيل الآلي CNC النقاط المرجعية النهائية، ومناطق الختم، والواجهات. قد يكون طلاء الحاجز الحراري (TBC) مطلوبًا لتقليل درجة حرارة المعدن وتمديد عمر الخدمة.
يمكن لهذه العمليات اللاحقة تحسين أداء الأجزاء متساوية الأبعاد أو الاتجاهية بشكل كبير، مما يعني أن البنية الحبيبية الأكثر تقدمًا ليست دائمًا ضرورية لتحقيق مكون ناجح. غالبًا ما يكون المسار العام الذي يتم التحكم فيه جيدًا أكثر أهمية من اختيار بنية الصب الأكثر تكلفة بشكل افتراضي.
لماذا يجب أن يكون الفحص جزءًا من القرار
يأتي كل مسار صب بمخاطر عيوب واحتياجات فحص مختلفة. لهذا السبب، يجب أن يكون اختبار وتحليل المواد جزءًا من قرار المسار منذ البداية. قد يشمل الفحص التحقق من الأبعاد، والمراجعة المعدنية، وفحص الأشعة السينية، والتحقق الكيميائي، وتقييمات أخرى اعتمادًا على نوع الجزء.
عادةً ما تتطلب البنى الأكثر تقدمًا معايير فحص أكثر صرامة لأن عيوب البلورات، أو مشاكل التوجه، أو الانقطاعات الداخلية يمكن أن تؤثر على الأداء بشكل أكثر خطورة. بالنسبة لمكونات التوربينات في السوق الثانوية، فإن التحقق من الجودة هو ما يحول المسار الممكن تقنيًا إلى مسار موثوق به تجاريًا.
توصيات عملية لأجزاء GE 7B و 7E و 7EA
بالنسبة للعديد من الأجزاء العامة في القسم الساخن والمجاورة للاحتراق، يُعد الصب متساوي الأبعاد الخيار الأكثر عملية لأنه يوازن بين التكلفة، وقدرة التشكيل الهندسي، وأداء كافٍ في درجات الحرارة العالية. بالنسبة للريش الأكثر تطلبًا، والريش الثابتة، والمكونات الأخرى تحت حمل مستمر أقوى، غالبًا ما يكون الصب الاتجاهي هو المسار الأفضل. يجب حجز صب البلورة المفردة لتطبيقات الواجب المتميز حيث تحسن ميزته في الأداء عمر الخدمة بشكل مباشر بما يكفي لتبرير التعقيد الإضافي.
ببساطة، المسار الصحيح ليس هو الأكثر تقدمًا. إنه المسار الذي يطابق الواجب الحقيقي، ومتطلبات التوريد، واستراتيجية دورة حياة الجزء.
تطبيقات التوربينات عالية الحرارة ذات الصلة
ينطبق منطق مسار الصب نفسه المستخدم لأجزاء GE 7B و 7E و 7EA أيضًا عبر توليد الطاقة الأوسع وصناعات الخدمة الشاقة الأخرى مثل الطاقة والفضاء والطيران. تظهر قرارات مماثلة في مكونات توربينات الغاز، وتجميعات السبائك عالية الحرارة، وأجزاء نظام العادم، وأجزاء محرك التوربين.
عبر كل هذه التطبيقات، فإن المشاريع الأكثر نجاحًا هي تلك التي تصطف فيها بنية المادة، ومسار التصنيع، والمعالجة اللاحقة، والفحص في خطة هندسية كاملة.
الخاتمة
لاختيار مسار الصب المناسب لأجزاء GE 7B و 7E و 7EA، يجب على المصنعين تقييم متطلبات الخدمة الحقيقية لكل مكون بدلاً من تطبيق نفس المسار على كل جزء. غالبًا ما يكون الصب متساوي الأبعاد هو الأنسب لتوازن التكلفة والأداء. يُعد الصب الاتجاهي مثاليًا عندما يحتاج الجزء إلى قوة أفضل في درجات الحرارة العالية على طول مسار حمل محدد. يجب اختيار صب البلورة المفردة فقط حيث تتطلب بيئة الخدمة بوضوح مقاومتها المتميزة للزحف والإجهاد.
عند دعمها بـ الصب بالاستثمار الفراغي، والمعالجة اللاحقة المناسبة، والفحص الموثوق، يمكن لكل مسار أن يلعب دورًا قيمًا في تصنيع أجزاء الاستبدال والسوق الثانوية لـ GE 7B و 7E و 7EA. تأتي أفضل نتيجة من اختيار المسار الذي يحقق العمر الافتراضي المطلوب، وقابلية التصنيع، والقيمة في نفس الوقت.
