كيف يساعد الهندسة العكسية عندما تكون بيانات المصنع الأصلي (OEM) غير مكتملة أو غير متوفرة؟
كيف يساعد الهندسة العكسية عندما تكون بيانات المصنع الأصلي (OEM) غير مكتملة أو غير متوفرة؟
تساعد الهندسة العكسية عندما تكون بيانات المصنع الأصلي (OEM) غير مكتملة أو غير متوفرة من خلال إعادة بناء الأساس التقني المفقود اللازم لتصنيع وفحص وتسعير قطع الغيار البديلة. فبدلاً من الاعتماد فقط على الرسومات غير المكتملة، أو العينات البالية، أو أرقام الأجزاء القديمة، يمكن للمصنعين استخدام الهندسة المقاسة، والأسطح الممسوحة ضوئيًا، والأدلة المادية، وتحليل ظروف الخدمة لإعادة بناء نموذج إنتاج قابل للاستخدام. بالنسبة لقطع غيار توربينات الغاز البديلة، غالبًا ما يكون هذا هو أسرع طريقة للانتقال من مجموعة بيانات المصنع الأصلي غير المتاحة إلى مسار تصنيع جزء مع مخاطر مضبوطة.
1. لماذا تخلق فجوات بيانات المصنع الأصلي (OEM) مخاطر تصنيع خطيرة
عندما تكون معلومات المصنع الأصلي مفقودة، تكون المشكلة عادة أكبر بكثير من مجرد رسم واحد مفقود. في العديد من المشاريع، تشمل البيانات المفقودة منطق التحمل، وتعريف النقاط المرجعية (Datums)، ومراجعة السبائك، وتاريخ الإصلاح، ونية سمك الجدار، وسماح مخزون التشغيل الآلي، أو معايير قبول الفحص. إذا خمن المصنع هذه العناصر بشكل غير صحيح، فقد تكون النتيجة سوء تركيب، أو اختيار مادة خاطئ، أو تشوه أثناء الخدمة، أو تشقق مبكر في استخدام القسم الساخن.
معلومات المصنع الأصلي (OEM) المفقودة | المخاطر النموذجية الناتجة | لماذا تساعد الهندسة العكسية |
|---|---|---|
الهندسة ثلاثية الأبعاد الكاملة | أسطح مجهولة، انتقالات مخفية، وعدم تطابق الواجهات | إعادة بناء الهندسة الممسوحة ضوئيًا للشكل الفعلي المادي |
التحملات الحرجة | تركيب غير صحيح، تسرب، احتكاك، أو إجهاد التجميع | النقاط المرجعية المقاسة تساعد في تحديد الأبعاد الوظيفية |
مواصفات المادة | مسار سبيكة خاطئ أو عمر خدمة غير كافٍ | الاختبار يحدد الكيمياء والأدلة المعدنية |
مسار التصنيع | اختيار الصب، أو التشكيل، أو التشغيل الآلي بشكل غير صحيح | هندسة الجزء وهيكله تكشف عن منطق العملية المحتمل |
معايير الفحص | إطلاق جودة غير مضبوط | يمكن ربط نقاط الفحص المعاد بناؤها بالمخاطر الوظيفية |
2. تحول الهندسة العكسية الجزء المادي إلى بيانات تصنيع
تكمن القيمة الرئيسية للهندسة العكسية في أنها تحول عينة جزء، أو جزء تالف، أو مكون قديم، أو معدات مستردة من الميدان إلى مدخلات هندسية قابلة للاستخدام. يمكن مسح المكون البالي أو الموثق جزئيًا ضوئيًا، وقياسه، ومراجعته مقطعيًا، ومقارنته بأنماط تلف الخدمة لإنشاء مرجع رقمي جديد. وهذا يجعل من الممكن بناء بيانات التسعير، ونماذج الصب، ومسارات التشغيل الآلي، وخطط الفحص حتى عندما تكون حزمة المصنع الأصلي الأصلية غير مكتملة.
بالنسبة لبرامج الاستبدال في توليد الطاقة، يكون هذا مفيدًا بشكل خاص عندما يكون لدى المشغل جزء مادي في يده ولكن يفتقر إلى سجلات الإنتاج الموثوقة.
3. ما الذي يمكن للهندسة العكسية استعادته
نوع البيانات المستعادة | كيف تساعد في الإنتاج |
|---|---|
الهندسة الخارجية | تدعم إعادة بناء التصميم بمساعدة الحاسوب (CAD) وتصميم مسار الصب أو التشغيل الآلي |
أبعاد الواجهة | تحسن ملاءمة التجميع وتقلل من مخاطر التركيب |
نمط سمك الجدار | يساعد في تقييم الزحف، والتشوه، ومنطق مسار التغذية للصب |
توزيع التلف | يظهر النقاط الساخنة المحتملة، والمناطق الضعيفة، وآليات فشل الخدمة |
أدلة المادة | توجيه اختيار عائلة السبائك وتخطيط ما بعد المعالجة |
النقاط المرجعية الوظيفية | إنشاء منطق الفحص عندما تكون مخططات النقاط المرجعية للمصنع الأصلي غير متوفرة |
4. إنها مهمة بشكل خاص لقطع الغيار المصبوبة

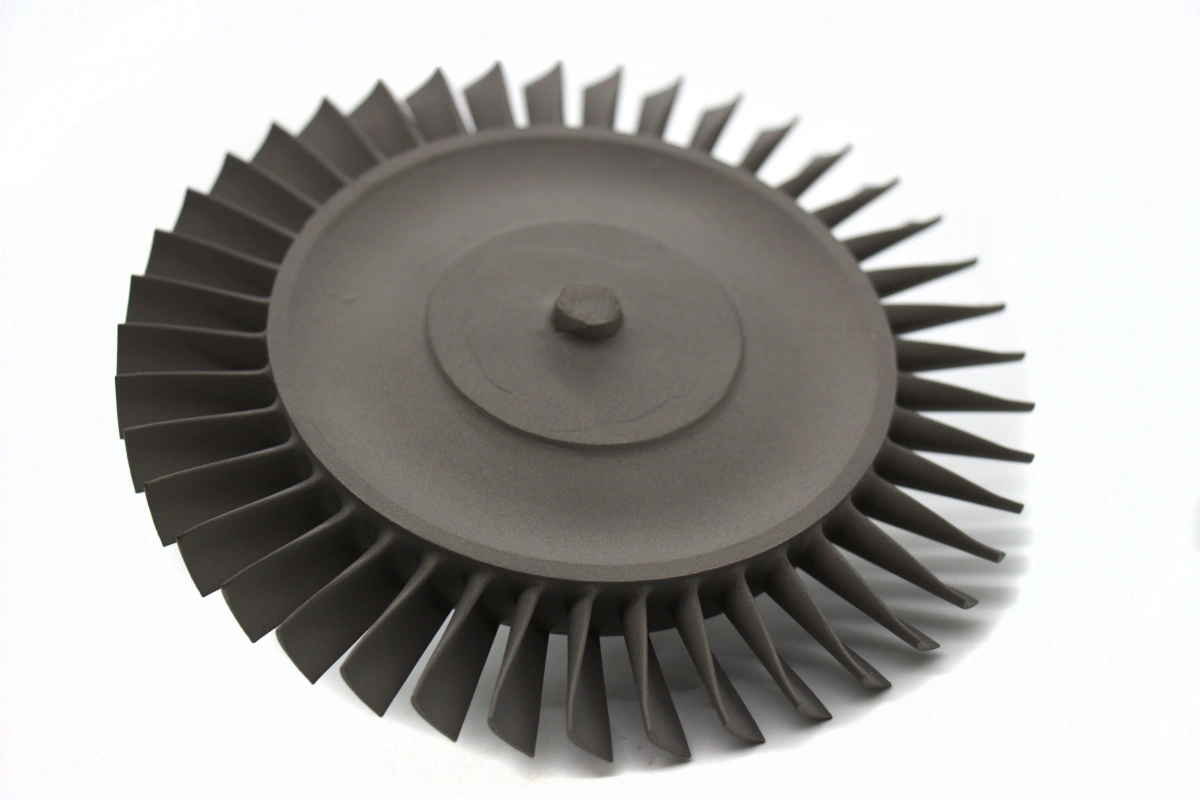

تعد الهندسة العكسية ذات قيمة خاصة عندما من المرجح أن يتم إنتاج الجزء المستهدف عن طريق الصب الاستثماري الفراغي أو مسار صب متقدم آخر. غالبًا ما تتضمن الأجزاء المصبوبة أسطحًا ممزوجة، وسمك مقطع متفاوت، ومنطق الزوايا الدائرية (Fillet)، ومسارات حمل مدفوعة بالشكل لا يمكن إعادة بنائها بدقة من بضعة أبعاد ثنائية الأبعاد فقط. تكشف العينة المادية عن هذه العلاقات بوضوح أكبر بكثير من مجموعة رسومات جزئية.
بالنسبة لمكونات القسم الساخن مثل الريش، والحلقات، ومعدات غرفة الاحتراق، وغيرها من مكونات توربينات الغاز، يمكن أن يمنع ذلك أخطاء مكلفة في سماح الانكماش، واستراتيجية البوابات، ووضع النقاط المرجعية بعد التشغيل الآلي.
5. تدعم الهندسة العكسية أيضًا فهم المواد والفشل
لا تقتصر الهندسة العكسية الجيدة على التقاط الشكل فحسب. بل تساعد أيضًا المصنعين على فهم كيفية عمل الجزء الأصلي ولماذا فشل. عند دمجها مع اختبار وتحليل المواد، يمكن للهندسة العكسية تحديد عائلة السبائك المحتملة، ومستوى جودة الصب، ونية بنية الحبيبات، ونمط الأكسدة، ومناطق منشأ الشقوق، وما إذا كان الجزء يحتاج إلى مسار ما بعد معالجة أقوى.
هذا مهم لأن نسخ شكل الجزء الفاشل فقط قد يعيد ببساطة إنتاج الضعف الأصلي. النهج الأفضل هو إعادة بناء كل من الهندسة ومنطق الخدمة، ثم تقرير ما إذا كان البديل يجب أن يحافظ على نفس المسار أو تحسينه.
6. كيف تحسن التسعير ووقت التنفيذ
عندما تكون بيانات المصنع الأصلي مفقودة، غالبًا ما تأتي تأخيرات التسعير من عدم اليقين وليس من صعوبة التصنيع. تقلل الهندسة العكسية من هذا عدم اليقين. بمجرد بناء نموذج قابل للاستخدام والأبعاد الرئيسية، يمكن للمصنع اتخاذ قرارات مدروسة بشأن السبيكة، ومسار العملية، ونطاق التشغيل الآلي، وتكلفة الفحص. وهذا يجعل الاستجابة لطلبات عروض الأسعار (RFQ) أسرع وأكثر دقة.
بدون الهندسة العكسية | مع الهندسة العكسية |
|---|---|
تسعير يعتمد على الافتراضات | تسعير يعتمد على الهندسة المقاسة والميزات المُتحقق منها |
عدم يقين كبير في مسار العملية | خيار أوضح بين الصب، أو التشغيل الآلي، أو المسار الهجين |
مخاطر أعلى لإعادة العمل بعد بدء الطلب | تخطيط أفضل للعملية قبل إطلاق الإنتاج |
دورة توضيح هندسية أطول | انتقال أسرع إلى مراجعة الإنتاج |
7. تساعد في بناء مسار إنتاج كامل، وليس مجرد نموذج
الهدف الحقيقي ليس مجرد توليد تصميم بمساعدة الحاسوب (CAD). بل هو إنشاء معلومات كافية لدعم مسار التصنيع الكامل. قد يشمل ذلك اختيار السبيكة، وفئة الصب، واستراتيجية المعالجة الحرارية، وخطة التشغيل الآلي النهائية، ومعايير إطلاق الفحص. اعتمادًا على الجزء، قد يتضمن المسار المعاد بناؤه لاحقًا المعالجة بالضغط المتساوي الحراري (HIP)، والمعالجة الحرارية، والتشغيل الآلي الدقيق**، وحماية سطحية مستهدفة من مسار **ما بعد المعالجة.
لذا، تعمل الهندسة العكسية بأفضل شكل عندما تكون متصلة مباشرة بمراجعة القابلية للتصنيع، ولا تُعامل كمهمة مسح منفصلة.
8. الملخص
باختصار، تساعد الهندسة العكسية عندما تكون بيانات المصنع الأصلي (OEM) غير مكتملة أو غير متوفرة من خلال إعادة بناء الهندسة، والأبعاد الوظيفية، وأدلة المواد، ومنطق الإنتاج اللازم لتصنيع جزء بديل موثوق به. فهي تقلل من عدم اليقين في التسعير، وتحسن اختيار العملية، وتدعم تخطيط الفحص، وتساعد المصنعين على تجنب تكرار نقاط الضعف الخفية في عمر الخدمة. للمراجع ذات الصلة، انظر حالات مكونات الصب الفراغي، وأعمال سلامة المواد، ومحاكاة العملية الكاملة.
