أي أجزاء 7B و 7E و 7EA يمكن استخدام الصب متساوي الحبيبات فيها؟

أي أجزاء 7B و 7E و 7EA يمكن استخدام الصب متساوي الحبيبات فيها؟

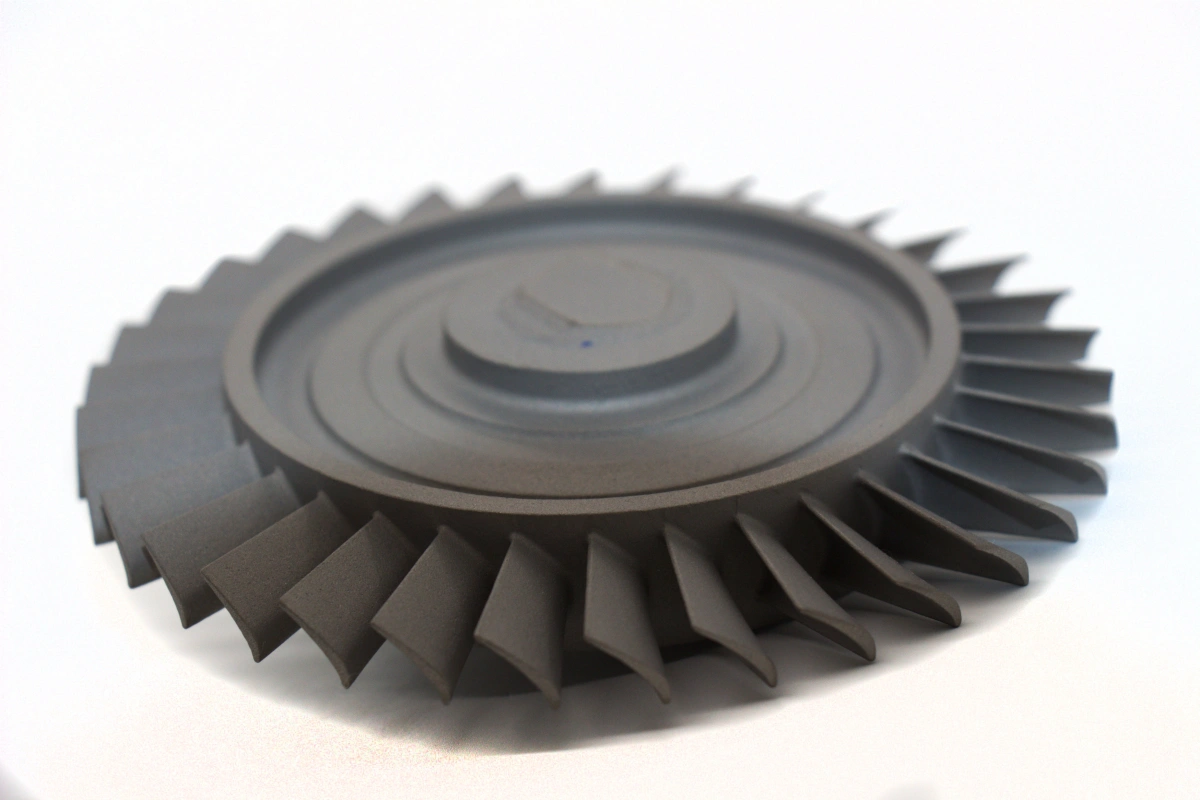

بالنسبة للتوربينات الغازية من طرازات 7B و 7E و 7EA، يُعد الصب متساوي الحبيبات (Equiaxed Casting) مناسبًا بشكل شائع لحلقات الفوهات، وقطع الريش في مناطق الحمل المتوسط، والمكونات المصبوبة لغرف الاحتراق، والهياكل المصبوبة المتعلقة بمناطق الانتقال، والأطواق (Shrouds)، وقطع الختم، ودرعات الحرارة، والعديد من الأجزاء الهيكلية العامة للقسم الساخن. تتطلب هذه المكونات عادةً مقاومة قوية للأكسدة، واستقرارًا حراريًا، وإنتاجًا فعالاً من حيث التكلفة قريبًا من الشكل النهائي، لكنها لا تتطلب دائمًا قدرة الزحف الأعلى المتوفرة في الريش ذات الاتجاه البلوري الموحد أو أحادية البلورة.

1. لماذا يُعد الصب متساوي الحبيبات خيارًا عمليًا لأجزاء 7B و 7E و 7EA

الصب متساوي الحبيبات هو غالبًا المسار الأكثر عملية عندما يجب أن يتحمل المكون خدمة درجات الحرارة المرتفعة، لكن مستوى الحمل لا يبرر التكلفة الإضافية ووقت التسليم الطويل لمسارات التحكم في الحبوب الأكثر تقدمًا. بالنسبة للعديد من قطع الغيار لإطارات 7B و 7E و 7EA، فإن المتطلبات الرئيسية هي الاتساق الأبعادي، ومقاومة الأكسدة، وجدوى الإصلاح، والإنتاج الموثوق على دفعات، بدلاً من أقصى عمر زحفي.

مقارنةً بالتشغيل الآلي من السبائك الخام أو تصنيع الهياكل متعددة القطع، يمكن للمسبوكات متساوية الحبيبات تقليل هدر المواد الخام بنسبة تقارب 30% إلى 60% في الأشكال المعقدة للقسم الساخن، مع خفض ساعات التشغيل الآلي على الأسطح المنحنية وواجهات الشفاه.

2. الأجزاء الأكثر شيوعًا في التصنيع بالصب متساوي الحبيبات

3. الأجزاء التي لا تحتاج غالبًا إلى مسارات الصب الاتجاهي أو أحادي البلورة

في منصات 7B و 7E و 7EA، تقع العديد من قطع الغيار دون عتبة درجة الحرارة والإجهاد التي يصبح عندها الصب الاتجاهي أو الصب أحادي البلورة ضروريًا. هذا صحيح بشكل خاص عندما يكون المكون محدودًا بشكل رئيسي بالأكسدة، أو إجهاد التعب الحراري، أو دقة التركيب، أو اقتصاديات التوقف عن العمل، بدلاً من تشوه الزحف طويل الأمد الأقصى.

4. عائلات السبائك الشائعة المستخدمة في مسبوكات 7B و 7E و 7EA متساوية الحبيبات

يتم إنتاج هذه الأجزاء عادةً من سبائك النيكل ومواد أخرى عالية الحرارة مختارة لمقاومة الأكسدة، وقابلية الصب، والاستقرار في الخدمة. اعتمادًا على التطبيق، يختار المصنعون غالبًا سبائك من عائلة سبائك إنكونيل (Inconel)، أو سبائك نيمونيك (Nimonic)، أو سبائك رينيه (Rene)، أو عائلات السبائك الفائقة المصبوبة الأوسع.

لتطبيقات مسار الغاز والاحتراق ذات الحمل المتوسط، فإن المسارات متساوية الحبيبات في سبائك مثل إنكونيل 713LC، وإنكونيل 738LC، ونيمونيك 80A، أو رينيه 41 تكون غالبًا مناسبة تقنيًا عند مطابقتها لمنطقة الخدمة الفعلية.

5. أي الأجزاء التي يجب مراجعتها بعناية أكبر قبل اختيار الصب متساوي الحبيبات؟

ليس كل جزء في القسم الساخن لطرازات 7B أو 7E أو 7EA يجب أن يستخدم تلقائيًا بنية حبوب متساوية. قد تحتاج المكونات التي تتعرض لإجهاد مستمر أقوى، أو تعرض لمسار غاز أكثر سخونة، أو متطلبات عمر افتراضي أكثر صرامة إلى تصعيد المسار. حالات المراجعة الأكثر شيوعًا هي صفوف الريش ذات الحمل الأعلى وتطبيقات الريش المختارة.

6. الصب متساوي الحبيبات لا يزال يحتاج إلى معالجة لاحقة قوية

حتى عندما يكون الصب متساوي الحبيبات هو المسار الصحيح، فإن الجزء النهائي يتطلب عادةً أكثر من مجرد الصب. غالبًا ما تحتاج قطع غيار 7B و 7E و 7EA الموثوقة إلى معالجة حرارية لاستقرار البنية المجهرية، وكبس متساوي الضغط ساخن (HIP) محتمل لتحسين الكثافة، وعمليات التشطيب عبر التشغيل الآلي CNC للسبائك الفائقة، والإطلاق الكامل من خلال اختبار المواد وتحليلها.

بالنسبة للأجزاء المعرضة لحمل حراري أقوى، قد تكون أنظمة الأسطح الواقية من مسار المعالجة اللاحقة ضرورية أيضًا للتحكم في الأكسدة وتمديد فترات الخدمة.

7. الملخص

باختصار، تشمل أجزاء 7B و 7E و 7EA التي يمكن استخدام الصب متساوي الحبيبات فيها عادةً حلقات الفوهات، وقطع الريش ذات الحمل المتوسط، والمكونات المصبوبة لغرف الاحتراق، والهياكل المتعلقة بمناطق الانتقال، والأطواق، وقطع الختم، ودرعات الحرارة، ومسبوكات هيكلية أخرى عامة للقسم الساخن. تستفيد هذه الأجزاء عادةً أكثر من الأداء المتوازن في درجات الحرارة العالية، وموثوقية توريد البدائل، والإنتاج الاقتصادي، مقارنةً بمسارات التحكم في الحبوب الممتازة المستخدمة لتطبيقات الريش الأكثر سخونة. للحصول على مراجع تطبيقية ذات صلة، انظر توليد الطاقة، ومكونات التوربينات الغازية، ومكونات الصب متساوي الحبيبات.
