راتنج متين

نية تصميم الراتنج المتين

تم تصميم الراتنج المتين للنماذج الأولية التي تحتاج إلى موثوقية ميكانيكية أكبر من أجزاء الراتنج البصرية القياسية. يتم اختياره عادةً عندما يحتاج المهندسون إلى اختبار سلوك التجميع، وقوة التعامل، واستجابة الصدمات، وهندسة التوصيل بالضغط، وصلابة العلبة، أو أداء العينة الوظيفية مع الاستفادة في نفس الوقت من إنهاء السطح الأملس والتفاصيل الدقيقة لطباعة الراتنج.

تختلف نية تصميم الراتنج المتين عن الراتنج البصري القياسي وعن مواد الهندسة الحرارية. مقارنة بالراتنج القياسي، يوفر الراتنج المتين متانة أفضل وهشاشة أقل. مقارنة بالنايلون أو البولي كربونات أو PEEK، فإنه يوفر عادةً جودة سطح وتفاصيل أفضل ولكن متانة طويلة الأجل ومقاومة حرارة وأداء إجهاد أقل. لذلك، يُستخدم الراتنج المتين بشكل أفضل للتحقق من صحة النموذج الأولي الوظيفي بدلاً من أجزاء الإنتاج النهائي المعرضة لأحمال عالية أو حرارة أو مواد كيميائية أو دورات إجهاد متكررة.

الخصائص الميكانيكية

خصائص المادة

يتميز الراتنج المتين بتحسين مقاومة الصدمات، وتقليل الهشاشة، وجودة السطح الأملس، والتفاصيل الدقيقة، وقابلية الاستخدام كنموذج أولي وظيفي. إنه مفيد عندما يحتاج نموذج الراتنج الأولي إلى التجميع، أو التعامل المتكرر، أو التحميل الخفيف، أو الاختبار بشكل أكثر عدوانية من نموذج المظهر القياسي. يمكن أن يساعد الراتنج المتين في سد الفجوة بين نماذج الراتنج البصرية وأجزاء اللدائن الحرارية الأكثر متانة.

مقارنة بـ الراتنج القياسي، فإن الراتنج المتين أفضل للعينات الوظيفية، وتجارب التجميع، والنماذج الأولية المعرضة للصدمات. مقارنة بـ الراتنج المرن، فإن الراتنج المتين أكثر صلابة وأفضل لأشكال النموذج الأولي الهيكلي، بينما الراتنج المرن أفضل للتشوه الشبيه بالمطاط. مقارنة بـ النايلون (بولي أميد)، يقدم الراتنج المتين أسطحًا أكثر نعومة وتفاصيل أدق، بينما يوفر النايلون مقاومة أفضل للإجهاد، ومقاومة للاهتراء، ومتانة وظيفية طويلة الأجل.

أداء عملية التصنيع

يتم معالجة الراتنج المتين من خلال مسارات خدمة الطباعة ثلاثية الأبعاد القائمة على الراتنج مثل طباعة SLA أو DLP أو LCD. تستخدم هذه العمليات تعرضًا ضوئيًا مضبوطًا لتصلب الراتنج السائل إلى طبقات صلبة، منتجة نماذج أولية عالية الدقة بأسطح ناعمة وهندسة دقيقة. الراتنج المتين مناسب بشكل خاص للأجزاء التي تتطلب جودة تجميلية وقوة وظيفية محسنة، مثل الهياكل الخارجية، والمشابك، والأقواس، والتجهيزات، وعينات المنتجات، ونماذج التجميع الأولية.

أثناء التصنيع، يجب التخطيط بعناية لاتجاه الطباعة، ووضع الدعامات، وثقوب التصريف، وسماكة الجدار، وما بعد التصلب. يجب توجيه الأسطح التجميلية لتقليل علامات الدعم، بينما يجب تصميم الميزات الوظيفية مثل التوصيلات بالضغط، ورؤوس البراغي، والمشابك، والألسنة الرقيقة بسماكة كافية ونصف قطر تقليل تركيز الإجهاد. بعد الطباعة، يتم غسل الأجزاء، وإزالة الدعامات، والتحكم في التصلب بالأشعة فوق البنفسجية لتحقيق التوازن المقصود بين المتانة، والقوة، والاستقرار الأبعادي. تستخدم NewayAeroTech طباعة الراتنج المتين ثلاثية الأبعاد للنماذج الأولية الوظيفية، والنماذج المتينة، والعينات الهندسية، وأجزاء التحقق منخفضة الحجم.

المعالجات اللاحقة القابلة للتطبيق

قد تتطلب أجزاء الراتنج المتين التنظيف، وإزالة الدعامات، والتصلب بالأشعة فوق البنفسجية، والصقل، والتلميع، والطلاء، والتغليف، واللصق، وتركيب الإدراجات، والتنصيت، والفحص الأبعادي اعتمادًا على متطلبات النموذج الأولي. بالنسبة لنماذج المظهر والعرض، يمكن للصقل والطلاء إنشاء سطح يشبه الإنتاج. بالنسبة للعينات الوظيفية، يجب أن تعطي المعالجة اللاحقة الأولوية لدقة الثقوب، والأسطح المتزاوجة، وواجهات التجميع، وإزالة علامات الدعم، والتصلب المضبوط.

يعد التصلب اللاحق مهمًا بشكل خاص لأن الإفراط في التصلب قد يزيد الصلابة ويقلل المتانة، بينما قد يقلل التصلب غير الكافي من القوة وجودة السطح. إذا كان الجزء يتطلب ثنيًا متكررًا، أو سلوكًا شبيهًا بالمطاط، أو امتصاص صدمات، فيجب تقييم البولي يوريثان الحراري (TPU) أو الراتنج المرن. إذا كان الجزء يتطلب مقاومة حرارة أعلى أو أداءً ميكانيكيًا طويل الأجل، فقد يكون البولي كربونات، أو النايلون، أو PEEK أكثر ملاءمة.

التطبيقات الشائعة

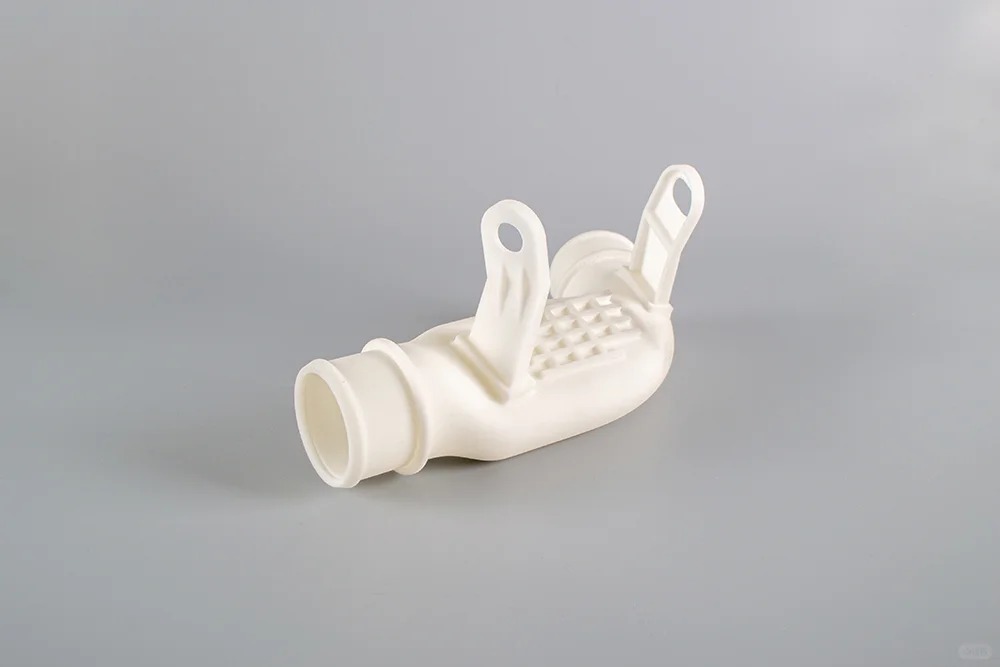

يُستخدم الراتنج المتين عادةً للنماذج الأولية الوظيفية، ونماذج المظهر المتينة، وهياكل الإلكترونيات، والأقواس، والمشابك، وعينات التوصيل بالضغط، وتجهيزات التجميع، وأجزاء التحقق من المنتج، ونماذج الأجهزة الطبية الأولية، وعينات المنتجات الاستهلاكية، والنماذج الميكانيكية، والأجهزة، والعلب الصغيرة، ومكونات مراجعة التصميم الهندسي. إنه مفيد بشكل خاص عندما يجب أن يتحمل نموذج الراتنج الأولي تعاملًا واختبارًا أكثر من نموذج بصري قياسي.

في هذه التطبيقات، يساعد الراتنج المتين في تقليل مخاطر الأدوات من خلال السماح لفرق التصميم بمراجعة المظهر، والملاءمة، وسلوك التجميع، وقوة التعامل، والهندسة الوظيفية قبل الانتقال إلى حقن القوالب، أو التشغيل الآلي CNC، أو صب السيليكون، أو أدوات الإنتاج. بالنسبة لدفعات النماذج الأولية منخفضة الحجم، يمكن لطباعة الراتنج المتين تقصير دورات التطوير ودعم تكرار التصميم الأسرع. ومع ذلك، بالنسبة لأجزاء الاستخدام النهائي، يجب مراجعة الحمل الميكانيكي، ودورة الإجهاد، والتعرض للأشعة فوق البنفسجية، ودرجة حرارة التشغيل، والاتصال الكيميائي، وسلوك الشيخوخة طويلة الأجل قبل الموافقة.

متى تختار الراتنج المتين

اختر الراتنج المتين عندما يتطلب المشروع نموذجًا أوليًا من الراتنج مع تحسين مقاومة الصدمات، وقوة تعامل أفضل، وجودة سطح ناعمة، وتفاصيل دقيقة. إنه مناسب بشكل خاص للعينات الوظيفية، والهياكل الخارجية، والأقواس، والمشابك، وتجارب التوصيل بالضغط، ونماذج التجميع الأولية، والنماذج الموجهة للعملاء التي تحتاج إلى متانة أكثر من الراتنج القياسي ولكنها لا تزال تتطلب جودة سطح ودقة أبعادية على مستوى الراتنج.

إذا كان الجزء مخصصًا mainly للمظهر البصري وفحص الملاءمة البسيط، فقد يكون الراتنج القياسي أكثر فعالية من حيث التكلفة. إذا كان الجزء يتطلب مرونة ذات لمسة ناعمة، فيجب تقييم الراتنج المرن أو البولي يوريثان الحراري (TPU). إذا كان الجزء يتطلب تحميلًا ميكانيكيًا متكررًا، أو مقاومة للاهتراء، أو سلوك استخدام نهائي أقوى، فقد يكون النايلون (بولي أميد)، أو البولي كربونات (PC)، أو بلاستيك هندسي آخر أكثر ملاءمة.

ملاحظة اختيار الهندسة

يجب تقييم الراتنج المتين كراتنج نموذج أولي وظيفي وليس كبلاستيك هندسي عالمي. لتقييم طلبات عروض الأسعار (RFQ)، يجب على العملاء تقديم النموذج ثلاثي الأبعاد، والحمل المتوقع، ووظيفة التجميع، ومتطلبات التوصيل بالضغط أو المشبك، وسماكة الجدار، والمكونات المتزاوجة، والكمية، ومتطلبات التحمل، ومتطلبات إنهاء السطح، ومتطلبات اللون، ومتطلبات المعالجة اللاحقة، وظروف الاستخدام المتوقعة. يسمح هذا لـ NewayAeroTech بتحديد ما إذا كان الراتنج المتين، أو الراتنج القياسي، أو الراتنج المرن، أو النايلون، أو TPU، أو PC، أو PEEK، أو مادة طباعة بلاستيكية ثلاثية الأبعاد أخرى هي الأنسب للجزء.
