نايلون (بولي أميد)

الغرض التصميمي للنايلون (بولي أميد)

تم تصميم النايلون للقطع التي تتطلب توازنًا عمليًا بين القوة، والمتانة، والمرونة، ومقاومة التآكل. في الطباعة ثلاثية الأبعاد، يكون مفيدًا بشكل خاص للنماذج الأولية الوظيفية والقطع منخفضة الحجم التي تحتاج إلى تحمل التجميع، والمناولة، والحركة، والحمل الميكانيكي المعتدل. غالبًا ما يتم اختياره عندما يجب أن يتصرف النموذج الأولي更像 قطعة بلاستيكية هندسية بدلاً من كونه نموذجًا بصريًا هشًا.

يختلف الغرض التصميمي للنايلون عن مواد راتنج الفوتوبوليمر. لا يتم اختياره أساسًا للمظهر الأملس للغاية أو الأسطح الشفافة؛ بل يتم اختياره للأداء الميكانيكي العملي. يمكن تصميم قطع النايلون بميزات التوصيل بالضغط (snap fits)، وميزات تشبه المفصلات الحية (living hinge)، وهياكل شبكية خفيفة الوزن، وأغلفة ذات جدران رقيقة، وإدراجات ملولبة، وأسطح انزلاقية، وميزات تجميع. نظرًا لأن النايلون يمكنه امتصاص الرطوبة وقد يظهر تغيرات طفيفة في الأبعاد اعتمادًا على البيئة ومسار الطباعة، يجب مراجعة الأبعاد الحرجة وواجهات التجميع بعناية أثناء التحقق من التصميم.

الخصائص الميكانيكية

خصائص المادة

يتميز النايلون بالمتانة، ومقاومة التآكل، والأداء خفيف الوزن، ومقاومة الإجهاد، والقابلية للاستخدام الهندسي العملي. يمكنه التعامل مع التجميع المتكرر، والحمل المعتدل، والاتصال الانزلاقي، والصدمات بشكل أفضل من العديد من راتنجات الفوتوبوليمر الصلبة. تجعل هذه الخصائص النايلون مفيدًا للنماذج الأولية الوظيفية التي تحتاج إلى اختبار في بيئات ميكانيكية حقيقية بدلاً من مراجعتها للمظهر فقط.

مقارنة بـ الراتنج القياسي، يقدم النايلون متانة أفضل وصلابة وظيفية. مقارنة بـ الراتنج المرن أو TPU، فإن النايلون أقل شبهاً بالمطاط ولكنه أقوى وأكثر ملاءمة للهياكل البلاستيكية الحاملة للأحمال. مقارنة بـ البولي كربونات (PC)، غالبًا ما يوفر النايلون مقاومة أفضل للتآكل وسلوكًا أفضل لمقاومة الإجهاد، بينما قد يوفر PC صلابة وشفافية أعلى اعتمادًا على الدرجة والعملية.

أداء عملية التصنيع

يؤدي النايلون أداءً جيدًا في مسارات خدمة الطباعة ثلاثية الأبعاد القائمة على أسرة المساحيق والخيوط. تُستخدم طباعة نايلون SLS و MJF عادةً للنماذج الأولية الوظيفية والإنتاج منخفض الحجم لأنها لا تتطلب هياكل دعم بنفس الطريقة التي تتطلبها العديد من العمليات الأخرى، مما يسمح بالأشكال الهندسية المعقدة، والميزات الداخلية، والهياكل الشبكية، والدفعات المتداخلة. يمكن أيضًا استخدام نايلون FDM للنماذج الأولية الوظيفية الأكبر حجمًا أو الأقل تكلفة، ولكن التحكم في الرطوبة، والانحراف (warpage)، واتجاه الطباعة أمور مهمة.

أثناء التصنيع، يجب تصميم قطع النايلون مع الأخذ في الاعتبار سمك الجدار، والانكماش، وإزالة المسحوق، ومتطلبات التحمل، وامتصاص الرطوبة. بالنسبة للقطع التي تحتاج إلى صلابة أفضل أو تشوه أقل، يمكن النظر في مواد النايلون المعبأة مثل النايلون المعبأ بالزجاج أو المعبأ بألياف الكربون. لمشاريع النماذج الأولية، يمكن لـ NewayAeroTech استخدام طباعة النايلون (بولي أميد) ثلاثية الأبعاد لتصنيع قطع متينة للاختبار الميكانيكي، وفحوصات التجميع، والتحقق من صحة المنتج، والإنتاج الوظيفي منخفض الحجم.

ما بعد المعالجة القابلة للتطبيق

قد تتطلب قطع النايلون المطبوعة ثلاثية الأبعاد إزالة المسحوق، والتنظيف بالكرات الزجاجية (bead blasting)، والصباغة، والتنعيم، والختم، والطلاء، وتركيب الإدراجات، واللولبة، والتشغيل الآلي، والفحص الأبعادي اعتمادًا على التطبيق. عادةً ما يكون لقطع نايلون أسرة المساحيق سطح محبب قليلاً بعد الطباعة، والذي يمكن تحسينه من خلال التفجير، أو الدرفلة (tumbling)، أو التشطيب السطحي. تُستخدم الصباغة عادةً عندما تكون هناك حاجة لقطع نماذج أولية سوداء أو ملونة للعرض أو الاختبار الوظيفي.

بالنسبة للتجميعات الميكانيكية، يجب أن تركز ما بعد المعالجة على جودة الثقوب، واحتفاظ الإدراجات، والأسطح المتزاوجة، وميزات الخيوط، والدقة الأبعادية. إذا كانت القطعة تتطلب مقاومة حرارية أعلى، أو مقاومة كيميائية، أو استقرارًا هيكليًا محسنًا، فقد يكون PEEK أو اللدائن عالية الأداء الأخرى أكثر ملاءمة. إذا كانت القطعة تحتاج إلى مرونة شبيهة بالمطاط، فيجب تقييم TPU بدلاً من ذلك.

التطبيقات الشائعة

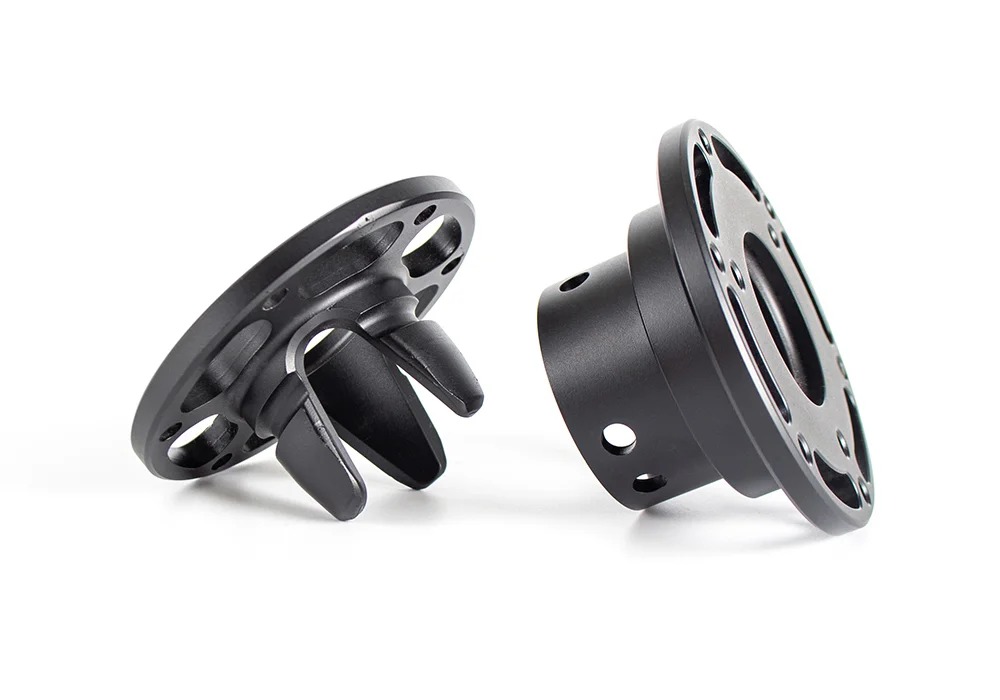

يُستخدم النايلون عادةً للنماذج الأولية الوظيفية، والأقواس، والأغلفة، والمشابك، ومكونات التوصيل بالضغط (snap-fit)، والتروس، والجلب (bushings)، والمفاصل، وأدوات التثبيت (Jigs & Fixtures)، والأغطية الواقية، والهياكل الميكانيكية خفيفة الوزن، ومكونات الروبوتات، وقطع المنتجات الاستهلاكية، والتجميعات البلاستيكية الصناعية. إنه ذو قيمة خاصة عندما يجب أن تتحمل القطعة المطبوعة المناولة، والتجميع، والحركة، والاختبار الوظيفي قصير المدى.

في هذه التطبيقات، يساعد النايلون في تقليل مخاطر القوالب من خلال تمكين المهندسين من اختبار الوظيفة الميكانيكية قبل حقن القوالب أو تشغيل قطع الإنتاج آليًا. كما أنه مناسب للإنتاج منخفض الحجم عندما تجعل تكلفة القوالب، أو وقت التسليم، أو تكرار تكرار التصميم، التصنيع التقليدي أقل عملية. بالنسبة لتطبيقات الاستخدام النهائي، يجب مراجعة درجة المادة، وعملية الطباعة، والتعرض للرطوبة، وحالة الحمل، ودرجة الحرارة، ومتطلبات تشطيب السطح قبل الموافقة النهائية على الإنتاج.

متى تختار النايلون (بولي أميد)

اختر النايلون عندما يتطلب المشروع مادة بلاستيكية قوية ومتينة وخفيفة الوزن للنماذج الأولية الوظيفية أو قطع الإنتاج منخفض الحجم. إنه مناسب بشكل خاص للقطع التي تتطلب متانة، ومقاومة للتآكل، ومقاومة للإجهاد، وسلوك توصيل بالضغط (snap-fit)، وتلامس انزلاقي، أو تحميل ميكانيكي معتدل. غالبًا ما يكون النايلون خيارًا أفضل من الراتنج الصلب عندما يجب تجميع النموذج الأولي، أو مناقلته بشكل متكرر، أو اختباره تحت ظروف استخدام عملية.

إذا كانت القطعة تتطلب أساسًا مظهرًا بصريًا سلسًا وفحصًا أبعاديًا بسيطًا، فقد يكون الراتنج القياسي أكثر فعالية من حيث التكلفة. إذا كانت القطعة تتطلب مرونة شبيهة بالمطاط، فقد يُفضل الراتنج المرن أو TPU. إذا كانت القطعة تتطلب مقاومة حرارية أعلى أو مقاومة كيميائية، فيجب تقييم PEEK. يعتمد أفضل خيار على الحمل الوظيفي، والهندسة، والتحمل، وتشطيب السطح، وبيئة التشغيل، والميزانية.

ملاحظة اختيار الهندسة

يجب تقييم النايلون كلدن هندسي وظيفي وليس فقط كمادة للنماذج الأولية البصرية. لتقييم طلبات عروض الأسعار (RFQ)، يجب على العملاء توفير النموذج ثلاثي الأبعاد، ودرجة النايلون المستهدفة إذا تم تحديدها، والحمل المتوقع، والمكونات المتزاوجة، ومتطلب سمك الجدار، والكمية، ومتطلب التحمل، ومتطلب تشطيب السطح، ومتطلب اللون، وظروف الاستخدام المتوقعة. يسمح هذا لـ NewayAeroTech بتحديد ما إذا كان النايلون، أو TPU، أو الراتنج المرن، أو الراتنج المتين، أو PC، أو PEEK، أو مادة طباعة بلاستيكية ثلاثية الأبعاد أخرى هي الأنسب للقطعة.
