خدمة التشكيل الحر للسبائك الفائقة: هندسة دقيقة للفضاء والطاقة وما وراءهما
مقدمة في التشكيل الحر للسبائك الفائقة
التشكيل الحر للسبائك الفائقة هو عملية تصنيع حاسمة مصممة لإنتاج مكونات عالية القوة قادرة على تحمل الظروف البيئية القاسية. على عكس التشكيل بالقوالب، حيث يُحبس المادة داخل قالب، يتضمن التشكيل الحر تشكيل السبائك الفائقة من خلال قوى ضغط عالية دون استخدام قوالب. تتيح هذه التقنية ذات الشكل المفتوح مرونة معززة، مما يجعلها عملية مثالية للمكونات ذات الأشكال والأحجام والمتطلبات الميكانيكية الفريدة. تعتمد صناعات مثل الفضاء، وتوليد الطاقة، والنفط والغاز، ومعالجة الكيماويات على أجزاء السبائك الفائقة المشكّلة حرارياً لضمان سلامتها الهيكلية، وموثوقيتها، وقدرتها على الأداء تحت ظروف الإجهاد العالي. استكشف المزيد حول تقنيات التشكيل المتقدمة لدينا في Neway Aerotech.
تكمن الخصائص الفريدة للتشكيل الحر للسبائك الفائقة في قدرته على تعزيز متانة المادة وتحسين محاذاة البنية الحبيبية. تقوي هذه العملية الجزء من خلال محاذاة البنية الحبيبية استجابةً للقوة المطبقة، مما يجعل المكون أكثر مقاومة للإجهاد والتعب والتشوه. علاوة على ذلك، فإن التشكيل الحر قابل للتكيف بدرجة عالية، مما يسمح للمصنعين بإنشاء أجزاء بأحجام مختلفة دون القيود المرتبطة بقوالب محددة. في هذا الدليل الشامل، سنستكشف التشكيل الحر للسبائك الفائقة بعمق، ونفحص تعريفه، ومزاياه، وأنواع السبائك الفائقة المستخدمة، ودور التشغيل الآلي بالحاسوب (CNC)، وخطوات ما بعد المعالجة، والاختبار، والتطبيقات في البيئات القاسية.
ما هو التشكيل الحر للسبائك الفائقة؟
التعريف والنظرة العامة
التشكيل الحر للسبائك الفائقة هو عملية يتم فيها تشكيل مواد السبائك الفائقة من خلال تطبيق قوى ضغط كبيرة بطريقة حرة الشكل دون قيود القوالب أو الأدوات. يمنح عدم وجود قوالب التشكيل الحر اسم "التشكيل بالقالب المفتوح"، حيث تتدفق المادة بشكل طبيعي تحت الضغط لتشكيل أشكال أولية يمكن تنقيتها لاحقاً إذا لزم الأمر. هذه العملية مناسبة تماماً للسبائك عالية الأداء مثل إنكونيل (Inconel)، وهاستيلوي (Hastelloy)، وريني (Rene)، المصممة خصيصاً للأداء في البيئات القاسية.
تتضمن عملية التشكيل الحر عموماً ثلاث مراحل رئيسية:
التسخين: تُسخّن السبائك الفائقة إلى درجة حرارة مثالية، تتراوح عادة بين 1000 درجة مئوية و 1200 درجة مئوية، مما يسمح للمادة بتحقيق اللدونة لتسهيل التشكيل. يعد اختيار درجة الحرارة أمراً حاسماً، حيث يجب أن يوفر مرونة كافية دون المساس بالخصائص الميكانيكية الكامنة للسبيكة الفائقة.

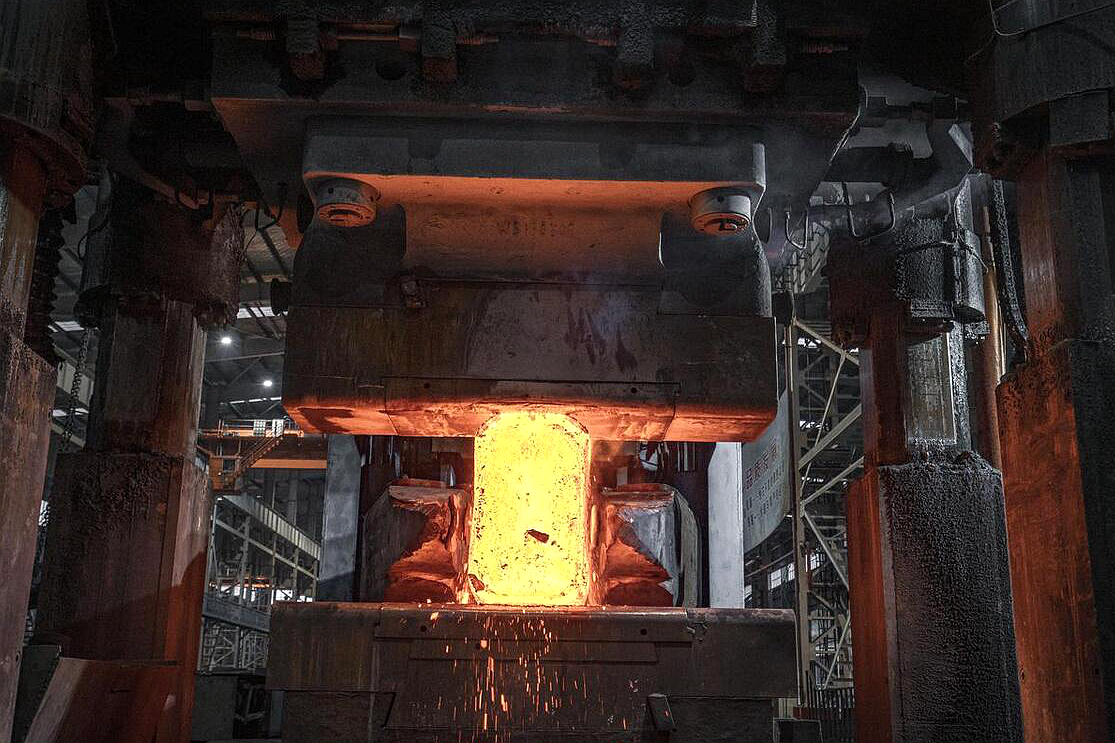

التشكيل: توضع السبيكة المسخنة تحت قوى ضغط هائلة تمارسها مكابس هيدروليكية أو مطارق، لتحويل المادة إلى الشكل المطلوب. تعمل عملية التشكيل هذه أيضاً على محاذاة البنية الحبيبية للسبيكة، مما يعزز قوتها ومتانتها.
التبريد: يعمل التبريد المتحكم به على استقرار البنية المجهرية للجزء المشكّل وتخفيف الإجهاد المتبقي، مما يضمن الحفاظ على الخصائص الميكانيكية للمكون واستقراره الأبعادي.
من خلال هذه المراحل، ينتج التشكيل الحر للسبائك الفائقة مكونات ذات بنية مرنة للغاية، مما يجعلها مثالية للتطبيقات في بيئات الإجهاد العالي ودرجات الحرارة المرتفعة.
المزايا الرئيسية للتشكيل الحر
يقدم التشكيل الحر للسبائك الفائقة عدة مزايا، مما يجعله عملية قيمة في تصنيع المكونات للصناعات المتطلبة:
مرونة معززة: التشكيل الحر قابل للتكيف، مما يسمح بإنتاج أجزاء ذات أشكال فريدة ومعقدة. على عكس التشكيل بالقوالب الذي يتطلب قوالب محددة لكل مكون، يمكن تطبيق التشكيل الحر على أشكال وأحجام مختلفة، مما يقلل من تكاليف الإعداد والوقت.
تحسين البنية الحبيبية: تقوم عملية التشكيل بمحاذاة البنية الحبيبية على طول اتجاه القوة المطبقة، مما يقوي المادة ويحسن مقاومتها للتعب. تعزز هذه المحاذاة الحبيبية متانة المكون ومقاومته، مما يجعله مناسباً للبيئات ذات الإجهادات المتقلبة.
تقليل هدر المواد: نظراً لأن التشكيل الحر لا يستخدم قوالب، فإنه يقلل من هدر المواد، مما يجعله خياراً أكثر استدامة واقتصادية لإنشاء مكونات عالية الأداء.
خصائص ميكانيكية فائقة: يحسن التشكيل الحر قوة السبيكة الفائقة ومتانتها ومقاومتها للتشوه، مما يمكّن المكونات من تحمل الظروف القاسية دون فشل.
قابلية التكيف للمكونات الكبيرة: يمكن للتشكيل الحر إنتاج أجزاء بأحجام مختلفة، من المكونات الصغيرة إلى الأجزاء الهيكلية واسعة النطاق، مما يجعله متعدد الاستخدامات وقابلاً للتوسع لتطبيقات مختلفة.
المقارنة مع عمليات تصنيع أجزاء السبائك الفائقة الأخرى
مقارنة بعمليات التصنيع الأخرى، يوفر التشكيل الحر للسبائك الفائقة فوائد فريدة:
التشكيل بالقوالب (Die Forging): بينما يسمح التشكيل بالقوالب بالإنتاج المتسق عالي الحجم، فإنه يتطلب قوالب محددة، مما يجعله أكثر محدودية من حيث الشكل والتنوع والمرونة. من ناحية أخرى، يسمح التشكيل الحر بتخصيص أكبر دون الحاجة إلى قوالب مخصصة.
الصب (Casting): يمكن لـ الصب إنتاج أشكال معقدة ولكنه قد لا يحقق نفس مستوى القوة الميكانيكية ومحاذاة الحبيبات التي يوفرها التشكيل الحر. تتفوق المكونات المشكّلة عموماً على الأجزاء المصبوبة في التطبيقات التي تكون فيها المتانة ومقاومة التعب أمراً حاسماً.
تعدين المساحيق (Powder Metallurgy): تعدين المساحيق عملي لإنشاء أشكال قريبة من الصافي، لكنه قد يكون مكلفاً، خاصة للأجزاء الأكبر حجماً. يوفر التشكيل الحر حلاً أكثر فعالية من حيث التكلفة للمكونات واسعة النطاق مع تقديم أداء ممتاز للمادة.
لمزيد من المعلومات حول هذه الطرق المتقدمة، راجع مدونتنا الكاملة حول تكنولوجيا تصنيع السبائك الفائقة ومزايا المعالجة الرئيسية الأخرى.
السبائك الفائقة المستخدمة عادة في التشكيل الحر
يعتمد التشكيل الحر للسبائك الفائقة على مواد عالية الأداء تتحمل درجات الحرارة العالية والإجهاد والبيئات المسببة للتآكل. تشمل السبائك الفائقة الشهيرة إنكونيل (Inconel)، وهاستيلوي (Hastelloy)، وريني (Rene)، ولكل منها درجات محددة مناسبة لتطبيقات متنوعة.
نظرة عامة على السبائك الفائقة الشهيرة
إنكونيل (Inconel): تُعرف سبيكة النيكل والكروم هذه بمقاومتها الاستثنائية للأكسدة والتآكل في درجات الحرارة العالية، مما يجعلها مثالية لتطبيقات الفضاء ومعالجة الكيماويات.
هاستيلوي (Hastelloy): تشتهر بمقاومتها الفائقة للبيئات الحمضية والمسببة للتآكل، وتُستخدم سبائك هاستيلوي عادة في صناعات البتروكيماويات ومعالجة الكيماويات.
ريني (Rene): تُستخدم سلسلة السبائك هذه بشكل أساسي في البيئات ذات درجات الحرارة العالية، مثل محركات التوربينات، نظراً لمقاومتها المتميزة للزحف واستقرارها الهيكلي في درجات الحرارة المرتفعة.
الدرجات البارزة
لكل سبيكة فائقة درجات محددة توفر خصائص فريدة لتطبيقات مختلفة:
درجات إنكونيل: تشمل الدرجات البارزة إنكونيل 718، وإنكونيل 625، وإنكونيل 939، وكل منها يقدم فوائد مميزة. على سبيل المثال، يُستخدم إنكونيل 718 بشكل متكرر في ريش التوربينات، بينما يُفضل إنكونيل 625 لمقاومته الاستثنائية للتآكل.
درجات هاستيلوي: تعتبر هاستيلوي إكس (X)، وهاستيلوي سي -276 (C-276)، وهاستيلوي إن (N) خيارات شائعة، حيث صُمم كل منها لتحمل درجات الحرارة العالية والبيئات القاسية، مما يجعلها مناسبة لمعدات معالجة الكيماويات.
درجات ريني: تُستخدم ريني 41، وريني 80، وريني 95 بشكل شائع في محركات الطائرات النفاثة والتوربينات الغازية نظراً لمقاومتها لدرجات الحرارة العالية وقدرتها على الحفاظ على القوة أثناء التعرض الطويل للحرارة.
التشغيل الآلي بالحاسوب (CNC) بالاقتران مع التشكيل الحر
أهمية التشغيل الآلي بالحاسوب (CNC) للدقة
يؤسس التشكيل الحر الشكل الأساسي والقوة للمكون، ولكن غالباً ما يكون التنقيح الإضافي مطلوباً لتحقيق أبعاد دقيقة وميزات معقدة. يلعب التشغيل الآلي بالحاسوب (CNC) دوراً حيوياً في تحويل الأجزاء المشكّلة تقريباً إلى مكونات عالية الدقة. يتيح التشغيل الآلي بالحاسوب إنتاج تفاوتات ضيقة، وهندسات معقدة، وميزات مفصلة، مما يجعله مثالياً للتطبيقات الحرجة حيث تكون الدقة ضرورية.
يتضمن التشغيل الآلي بالحاسوب أدوات قطع يتم التحكم فيها بواسطة الحاسوب لتشكيل المكون بدقة، وإنشاء أسطح ملساء، وملولبات، ومنحنيات. كما يتيح عمليات ثانوية مثل الحفر والتشكيل الجانبي، مما يضمن تلبية كل مكون للمواصفات الدقيقة المطلوبة لتطبيقه.
فوائد دمج التشغيل الآلي بالحاسوب (CNC) والتشكيل الحر
يوفر الجمع بين التشغيل الآلي بالحاسوب والتشكيل الحر المزايا التالية:
دقة معززة: يحقق التشغيل الآلي بالحاسوب (CNC) تفاوتات تصل إلى ±0.01 مم، مما يضمن تلبية المكون للمواصفات الدقيقة.
تقليل الهدر والتكلفة: يقلل دمج التشغيل الآلي بالحاسوب مع التشكيل الحر من إزالة المواد، ويحسن المواد المستخدمة في الإنتاج، ويقلل من الهدر.
تحسين السلامة الهيكلية: يؤسس التشكيل الحر القوة ومحاذاة الحبيبات، بينما ينقي التشغيل الآلي بالحاسوب الشكل دون المساس بمتانة المادة.
تنوع التصميم: يسمح هذا المزيج للمصنعين بإنتاج مكونات معقدة ذات ميزات معقدة، مما يتيح تصاميم مبتكرة في الفضاء، وتوليد الطاقة، ومعالجة الكيماويات.
ما بعد المعالجة لأجزاء التشكيل الحر للسبائك الفائقة
بعد التشكيل الحر، غالباً ما تكون خطوات ما بعد المعالجة الإضافية مطلوبة لتعزيز الخصائص الميكانيكية للمكون، وتشطيب السطح، والأداء العام:
المعالجة الحرارية
تحسن المعالجة الحرارية صلابة المادة ومتانتها ومقاومتها للتعب، مما يحسن المكون لبيئات الإجهاد العالي. تعمل عمليات المعالجة الحرارية مثل التقادم وتخفيف الإجهاد على تنقية البنية المجهرية للسبيكة، وهو أمر حاسم للمكونات في التطبيقات المتطلبة مثل الفضاء وتوليد الطاقة.
تشطيب السطح
تعزز تقنيات تشطيب السطح مثل الطحن، والتلميع، والسفع جودة سطح المكون، مما يضمن تلبية المتطلبات الوظيفية والجمالية. تحسن هذه العمليات مقاومة التعب، وتقلل الاحتكاك، وتسمح بتشطيب أكثر سلاسة ومقاومة للتآكل.
إزالة القشور والتنظيف
تزيل إزالة القشور والتنظيف الشوائب السطحية، مثل قشور الأكسيد، والتي يمكن أن تمنع التآكل وتحسن مظهر المكون وعمره الافتراضي. يضمن إزالة هذه الشوائب الحفاظ على سلامة المكون وبقائه مقاوماً للبيئات المسببة للتآكل.
الضغط متساوي الخواص الساخن (HIP)
يطبق الضغط متساوي الخواص الساخن (HIP) الحرارة والضغط للقضاء على الفراغات الداخلية، مما يخلق بنية أكثر كثافة ومتانة ويعزز القوة الإجمالية للمكون. هذه العملية ضرورية لضمان السلامة الهيكلية للأجزاء ذات الإجهاد العالي.
تطبيقات الطلاء الواقي
في البيئات ذات درجات الحرارة العالية والمسببة للتآكل، يتم تطبيق طلاءات واقية مثل طلاءات الحاجز الحراري (TBC) لتحسين المقاومة وإطالة عمر المكون. توفر هذه الطلاءات طبقة واقية، تقلل من الأكسدة والتآكل في الظروف الصعبة.
تضمن خطوات ما بعد المعالجة هذه أن مكونات السبائك الفائقة المشكّلة حرارياً تلبي معايير السلامة الهيكلية والأداء والمتانة المطلوبة للتطبيقات القصوى.
مراقبة الجودة واختبار أجزاء التشكيل الحر للسبائك الفائقة
طرق الاختبار الأساسية
لضمان موثوقية وأداء مكونات السبائك الفائقة المشكّلة حرارياً، يتم إجراء مراقبة جودة واختبارات صارمة:
آلة قياس الإحداثيات (CMM): تتحقق آلات قياس الإحداثيات من الدقة الأبعادية من خلال قياس هندسة المكون بدقة، مما يضمن تلبية التفاوتات المطلوبة.
المسح الضوئي ثلاثي الأبعاد (3D Scanning) و المجهر الإلكتروني الماسح (SEM): يقيم المسح الضوئي ثلاثي الأبعاد جودة السطح، بينما يكتشف المجهر الإلكتروني الماسح العيوب المجهرية، مثل الشقوق أو الشوائب، التي قد تعرض سلامة الجزء للخطر.
اختبار الشد: تقيس هذه الطريقة قدرة المادة على تحمل قوى السحب، مما يوفر رؤى حول قوتها واستطالتها وليونتها.
الأشعة السينية (X-ray) و الفحص بالموجات فوق الصوتية: تحدد طرق الاختبار غير الإتلافية، مثل الأشعة السينية والفحص بالموجات فوق الصوتية، العيوب الداخلية، بما في ذلك الفراغات أو الشقوق، مما يضمن سلامة الجزء دون إتلافه.
تضمن طرق الاختبار هذه أن كل مكون من السبائك الفائقة المشكّلة حرارياً يلبي المعايير الصارمة للتطبيقات عالية الأداء في البيئات المتطلبة.
تطبيقات مكونات السبائك الفائقة المشكّلة حرارياً
تعد مكونات السبائك الفائقة المشكّلة حرارياً جزءاً لا يتجزأ من العديد من الصناعات التي تتطلب مواد عالية الأداء قادرة على تحمل الظروف القاسية:
الصناعات الشائعة
الفضاء: في محركات الطائرات النفاثة، والتوربينات، والمكونات الهيكلية، توفر أجزاء السبائك الفائقة المشكّلة حرارياً القوة والاستقرار الحراري لتحمل درجات الحرارة العالية والإجهادات.
توليد الطاقة: تعد ريش وأقراص التوربينات المشكّلة حرارياً ضرورية في محطات الطاقة، حيث تتعرض المكونات لدرجات حرارة عالية وقوى ميكانيكية لفترات طويلة.
معالجة الكيماويات والنفط والغاز: تُستخدم أجزاء السبائك الفائقة المشكّلة حرارياً عادة في البيئات المسببة للتآكل وذات الإجهاد العالي، مثل المفاعلات، والمبادلات الحرارية، والمضخات، والصمامات.
التطبيقات النموذجية
إن تنوع وقوة مكونات السبائك الفائقة المشكّلة حرارياً تجعلها مناسبة لمجموعة من التطبيقات الحرجة:
ريش وأقراص التوربينات: تتطلب هذه المكونات مقاومة ممتازة للتعب والمتانة للحفاظ على كفاءة أنظمة توليد الطاقة والدفع.
المبادلات الحرارية: صُممت مبادلات الحرارة من السبائك الفائقة لإدارة تقلبات درجات الحرارة والظروف المسببة للتآكل، مما يضمن نقل الحرارة بكفاءة في بيئات الإجهاد العالي.
الصمامات والمضخات: في صناعة النفط والغاز، تتعامل الصمامات والمضخات مع سوائل عالية الضغط، مما يتطلب مكونات تقاوم التآكل والتآكل الميكانيكي والإجهاد.
الأجزاء الهيكلية للطائرات: تعزز مكونات السبائك الفائقة المشكّلة حرارياً السلامة والأداء في تطبيقات الفضاء حيث يكون الوزن والقوة والموثوقية أمراً حاسماً.
تعتمد هذه الصناعات والتطبيقات على مكونات السبائك الفائقة المشكّلة حرارياً لتقديم المتانة والأداء والمقاومة اللازمة للعمل بفعالية تحت الظروف القصوى.
