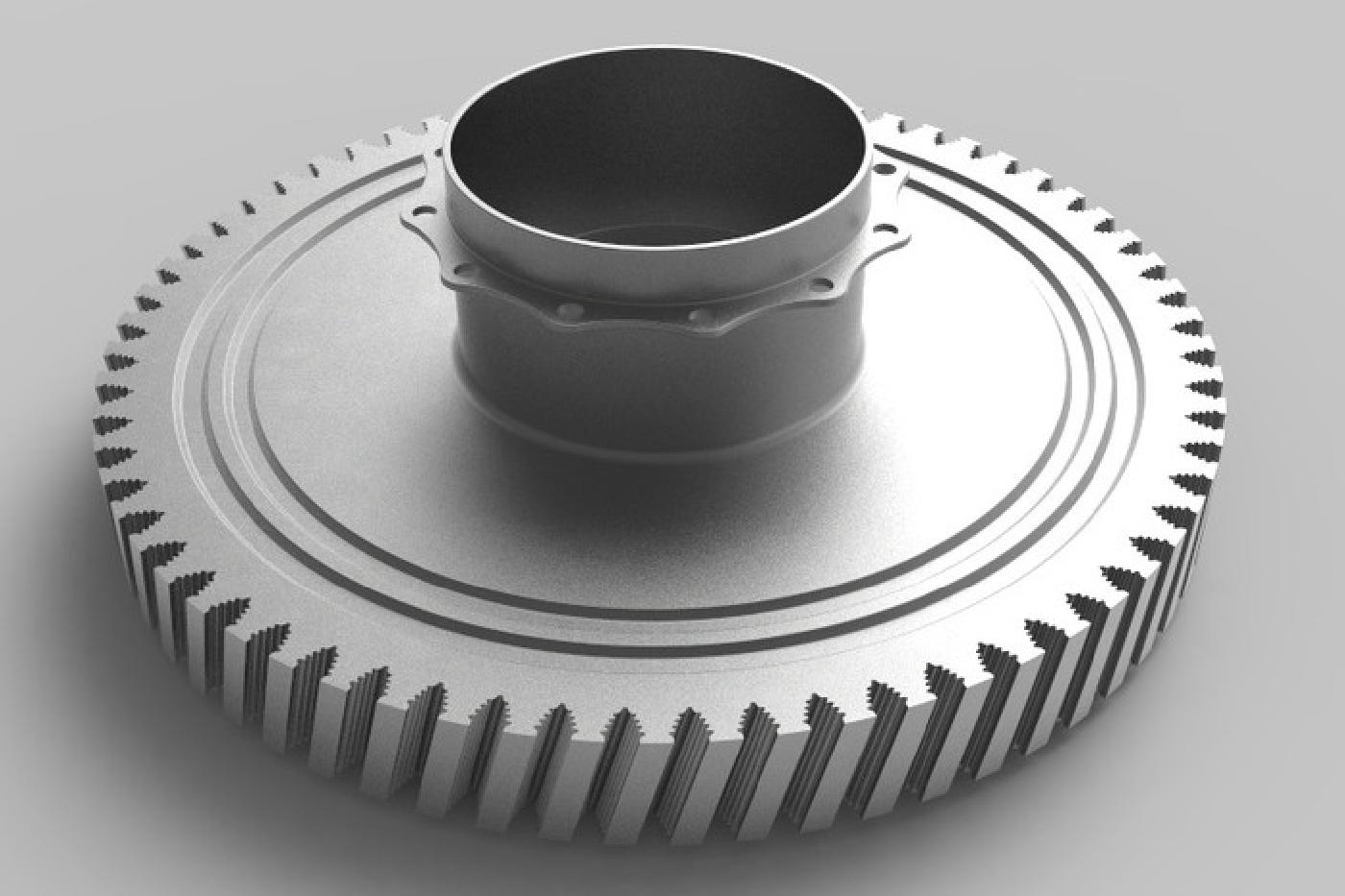

التشكيل الحراري المتساوي لأشكال أقراص التوربينات المعقدة
تُعد أقراص التوربينات مكونات حرجة في صناعات الطيران والفضاء، وتوليد الطاقة، والصناعات العسكرية، حيث تتحمل ظروفًا قاسية تشمل درجات الحرارة العالية، والقوى الطاردة المركزية، والإجهادات الميكانيكية الشديدة. يجب تصنيع هذه المكونات وفقًا لمعايير عالية للغاية لضمان أدائها وعمرها الافتراضي في التوربينات الغازية ومحركات الطائرات النفاثة. غالبًا ما تواجه طرق التشكيل التقليدية تحديات عند إنتاج هذه المكونات ذات الأشكال الهندسية المعقدة والميزات الدقيقة. ظهر التشكيل الحراري المتساوي كحل متخصص لتلبية هذه المتطلبات، حيث يقدم مزايا كبيرة فيما يتعلق بالدقة، وخصائص المواد، والأداء العام لأقراص التوربينات.
عملية تصنيع التشكيل الحراري المتساوي
التشكيل الحراري المتساوي هو عملية متخصصة يتم فيها التشكيل عند درجة حرارة ثابتة. على عكس التشكيل الساخن التقليدي، الذي غالبًا ما يعاني من تدرجات حرارية كبيرة يمكن أن تؤدي إلى عدم تجانس في المواد، فإن التشكيل الحراري المتساوي يضمن بقاء المادة موحدة طوال العملية. وهذا يحسن خصائص المواد، خاصة في سبائك الأداء العالي المستخدمة في تصنيع أقراص التوربينات.
تبدأ العملية بتسخين المادة - عادةً سبيكة فائقة - إلى درجة حرارة محددة. يكمن سر التشكيل الحراري المتساوي في الحفاظ على هذه درجة الحرارة طوال عملية التشكيل. يتم تحقيق ذلك باستخدام نظام قوالب متخصص يتم تسخينه إلى نفس درجة حرارة المادة المشكلة، مما يمنع أي تبريد سريع أو تدرجات حرارية يمكن أن تؤثر على الخواص الميكانيكية للسبيكة. بمجرد وضع المادة في القالب المسخن، تتعرض لقوى ضغط تشكلها إلى الشكل المطلوب.
يمكن أن تكون الأشكال الهندسية لأقراص التوربينات معقدة للغاية، مع ممرات داخلية دقيقة، وأقسام جدران رقيقة، وميزات تفصيلية حاسمة لوظيفة القطعة. يسمح التشكيل الحراري المتساوي بتشكيل هذه الأشكال الهندسية الصعبة بشكل أكثر دقة وكفاءة من الطرق التقليدية. تضمن درجة الحرارة الموحدة طوال عملية التشكيل تدفق المادة بشكل متساوٍ، مما يساعد على تقليل مخاطر العيوب مثل الشقوق، أو ال�راغات، أو عدم تجانس هيكل الحبيبات. بعد التشكيل الأولي، يتم تبريد القرص بعناية، ويتم تحقيق الشكل النهائي بأقل تشوه ممكن.
تستفيد أقراص التوربينات المصنوعة بتقنية مساحيق المعادن والمكونات المعقدة الأخرى من التشكيل الحراري المتساوي، خاصة عند الحاجة إلى أجزاء كبيرة وعالية القوة. تسمح هذه العملية للمادة بتحقيق الكثافة والتجانس اللازمين مع الاحتفاظ بالقوة والمتانة المطلوبتين لتطبيقات الطيران والفضاء وتوليد الطاقة الحرجة.
إليك المحتوى مع العناوين المناسبة وروابط الربط للدرجات المادية ذات الصلة:
السبائك الفائقة المناسبة للتشكيل الحراري المتساوي
يعد اختيار المادة أمرًا بالغ الأهمية للتشكيل الحراري المتساوي، خاصة لتطبيقات أقراص التوربينات. غالبًا ما تتعرض أقراص التوربينات لدرجات حرارة تتجاوز 1000 درجة مئوية ويجب أن تكون قادرة على تحمل هذه الظروف القاسية لفترات طويلة دون فشل. تعتبر السبائك الفائقة المصممة خصيصًا للأداء تحت الحرارة والإجهاد العاليين مثالية لهذه التطبيقات. تُستخدم عدة أنواع من السبائك الفائقة بشكل شائع في التشكيل الحراري المتساوي لأقراص التوربينات:
السبائك الفائقة القائمة على النيكل
تُستخدم السبائك الفائقة القائمة على النيكل، مثل إنكونيل 718، وإنكونيل 738، وإنكونيل 625، على نطاق واسع في تصنيع أقراص التوربينات نظرًا لقوتها الممتازة في درجات الحرارة العالية، ومقاومتها للأكسدة، ومقاومتها للزحف. هذه السبائك مناسبة بشكل خاص للتطبيقات التي يتعرض فيها المكون لدورات حرارية مستمرة وإجهاد ميكانيكي. يسمح محتوى النيكل العالي في هذه السبائك لها بالحفاظ على القوة والاستقرار في درجات الحرارة المرتفعة.
السبائك الفائقة القائمة على الكوبالت
تُستخدم أيضًا سبائك الكوبالت، مثل ستيليت، في تصنيع أقراص التوربينات، خاصة للمكونات التي تحتاج إلى مقاومة استثنائية للبلى والمتانة. توفر سبائك الكوبالت مقاومة ممتازة للإجهاد الحراري والأكسدة، مما يجعلها مثالية لأكثر البيئات تطلبًا حيث تكون المتانة القصوى مطلوبة.
سبائك التيتانيوم
تُستخدم أحيانًا سبائك التيتانيوم مثل Ti-6Al-4V في تطبيقات التوربينات، خاصة في مجال الطيران والفضاء. يقدم التيتانيوم مزيجًا من الوزن الخفيف والقوة العالية. لكنه يُستخدم عادةً في أقسام التوربين ذات درجة الحرارة المنخفضة، حيث إن قوته في درجات الحرارة المرتفعة أقل من سبائك النيكل. تعتبر سبائك التيتانيوم مفيدة بشكل خاص في التطبيقات التي يكون فيها تقليل الوزن أولوية.
عمليات ما بعد التصنيع لأقراص التوربينات
مرحلة ما بعد المعالجة حاسمة لضمان استيفاء أقراص التوربينات لمتطلبات الأداء والموثوقية الصارمة. بمجرد تشكيل القرص باستخدام تقنيات الحرارة المتساوية، يتم عادةً إجراء عدة خطوات للمعالجة اللاحقة لتعزيز خصائص المواد وضمان استيفاء المكون للمواصفات المطلوبة.
المعالجة الحرارية: بعد عملية التشكيل، تُستخدم المعالجة الحرارية لتعديل البنية المجهرية للسبيكة الفائقة، وتعزيز خصائص مثل القوة والمتانة ومقاومة الإجهاد الحراري. يمكن أن تشمل المعالجات الحرارية المعالجة بالحل لتفكيك الرواسب والشيخوخة لتعزيز تكوين رواسب دقيقة، مما يقوي المادة. تضمن هذه العمليات أداء قرص التوربين بشكل موثوق في درجات الحرارة العالية على مدى فترات طويلة.
الضغط المتساوي الساخن (HIP): الضغط المتساوي الساخن هو خطوة حيوية للمعالجة اللاحقة للقضاء على أي مسامية متبقية قد تظل بعد التشكيل. تتضمن هذه العملية تعريض المادة لضغط ودرجة حرارة عاليين، مما يضغط أي فراغات داخلية ويعزز الكثافة العامة للمادة. يحسن الضغط المتساوي الساخن الخواص الميكانيكية لقرص التوربين، خاصة قوة التحمل ومقاومة التآكل الناتج عن الإجهاد.
التشغيل الآلي (CNC، EDM): على الرغم من أن التشكيل الحراري المتساوي ينتج شكلًا قريبًا من الشكل النهائي، إلا أن التشغيل الآلي الدقيق الإضافي غالبًا ما يكون مطلوبًا لتلبية المواصفات الأبعاد الدقيقة والأشكال الهندسية المعقدة لقرص التوربين. يُستخدم التشغيل الآلي باستخدام ا�حاسوب (CNC) بشكل شائع لتحسين الشكل، بينما يُستخدم غالبًا التشغيل بالشرارة الكهربائية (EDM) للتفاصيل المعقدة والتفاوتات الضيقة. يُعد التشغيل بالشرارة الكهربائية مفيدًا بشكل خاص عند العمل مع السبائك الفائقة المعقدة، حيث يسمح بقص دقيق ومفصل دون إدخال حرارة إضافية يمكن أن تغير خصائص المادة.
الطلاء العازل للحرارة (TBC): غالبًا ما تُطلى أقراص التوربينات بطلاءات عازلة للحرارة لتوفير حماية إضافية ضد درجات الحرارة القصوى. تُطبق الطلاءات العازلة للحرارة على سطح قرص التوربين لتقليل كمية الحرارة المنقولة إلى المكون، مما يعزز مقاومته الحرارية ويمدد عمره التشغيلي. هذا مهم بشكل خاص في التوربينات الغازية، حيث يمكن أن تتعرض الأقراص لدرجات حرارة تزيد عن 1000 درجة مئوية.
اختبار أقراص التوربينات المشكلة بالحرارة المتساوية
يعد الاختبار جزءًا أساسيًا من عملية التصنيع لضمان استيفاء أقراص التوربينات لمعايير الأداء المطلوبة. يتم استخدام عدة طرق اختبار مختلفة لتقييم الخواص الميكانيكية وسلامة الهيكل للمكونات.
الاختبارات الميكانيكية: تُستخدم اختبارات الشد، واختبارات التحمل، واختبارات الصدم لتحديد قوة المادة ومرونتها ومقاومتها للفشل. تحاكي هذه الاختبارات الإجهادات الميكانيكية التي سيتعرض لها قرص التوربين أثناء الخدمة، مما يوفر بيانات قيمة عن أداء المادة تحت ظروف التشغيل الفعلية. يعد اختبار التحمل ضروريًا لتقييم عمر القطعة تحت الإجهادات المتكررة.
الفحص غير الإتلافي (NDT): تشمل طرق الفحص غير الإتلافي التفتيش بالأشعة السينية، والفحص بالموجات فوق الصوتية، والفحص بآلة القياس الإحداثي (CMM) للكشف عن العيوب الداخلية، أو الفراغات، أو الشقوق في قرص التوربين دون إتلاف القطعة. تضمن هذه الاختبارات خلو القرص من أي عيوب خفية يمكن أن تعرض أداءه للخطر. يمكن أيضًا لـ الفحص بالموجات فوق الصوتية بالغمر المائي أن يكشف بشكل أفضل عن تجانس المادة الداخلي.
تحليل تركيب المادة: تُستخدم تقنيات مثل مطيافية الكتلة بالتفريغ المتوهج (GDMS) ومطيافية الانبعاث البصري بالبلازما المقترنة حثيًا (ICP-OES) لتحليل التركيب العنصري للسبيكة الفائقة. يعد ضمان استيفاء السبيكة للتركيب المحدد أمرًا ضروريًا لتحقيق الخواص الميكانيكية المرغوبة. يساعد تحليل ICP-OES في ضمان تجانس السبيكة وأدائها أثناء إنتاج قرص التوربين.
فحص البنية المجهرية: يسمح التحليل المعدني بفحص هيكل الحبيبات، وتوزيع الطور، وتجانس الجزء المشكل. تلعب البنية المجهرية دورًا حاسمًا في تحديد الخواص الميكانيكية للمادة، وضمان تجانسها وانتظامها أمر حيوي للأداء. تساعد تقنيات مثل تحليل EBSD في فهم وتحسين هيكل الحبيبات لأقراص التوربين المصنوعة من السبائك الفائقة.
المحاكاة والتحليل العناصر المحدودة (FEA): تُستخدم عمليات المحاكاة الحاسوبية بشكل متزايد للتنبؤ بسلوك أقراص التوربينات تحت الظروف الواقعية. يُستخدم التحليل العناصر المحددة لنمذجة الإجهادات، والتمدد الحراري، وسلوك التحمل للقرص أثناء التشغيل، مما يوفر رؤى قيمة حول أدائه قبل الاختبار الفعلي. يعد التحليل الحراري أمرًا بالغ الأهمية في تقييم أداء أقراص التوربينات تحت درجات حرارة التشغيل القصوى.
الصناعة وتطبيقات التشكيل الحراري المتساوي في أقراص التوربينات
يعد التشكيل الحراري المتساوي عملية حاسمة لتصنيع أقراص التوربينات المستخدمة في مختلف الصناعات التي تتطلب مكونات عالية الأداء قادرة على تحمل ظروف التشغيل القاسية. تتيح هذه العملية التحكم الدقيق في خصائص المواد وضمان سلامة المكونات تحت الإجهادات الميكانيكية والحرارية الشديدة. فيما يلي التطبيقات الصناعية الرئيسية حيث يكون التشكيل الحراري المتساوي لأقراص التوربينات أمرًا حيويًا:
الطيران والفضاء
تعد أقراص التوربينات مكونًا أساسيًا في محركات الطائرات النفاثة، التي تتعرض لدرجات حرارة عالية بشكل لا يصدق، وقوى طاردة مركزية، وإجهادات ميكانيكية. يتيح التشكيل الحراري المتساوي إنتاج هذه الأقراص التوربينية بدقة عالية وخصائص مادية ممتازة، وهي ضرورية للمحركات الحديثة عالية الكفاءة. تضمن العملية استيفاء أقراص التوربينات لمتطلبات الأداء للتطبيقات الفضائية المتقدمة، بما في ذلك ريش التوربين ومكونات المحرك، حيث تكون المتانة ومقاومة الحرارة أمرًا بالغ الأهمية.
توليد الطاقة
في التوربينات الغازية في محطات الطاقة، يجب أن تتحمل أقراص التوربينات بيئات عالية الحرارة على مدى فترات طويلة. يحسن التشكيل الحراري المتساوي الخواص الميكانيكية لهذه المكونات، مما يضمن الحفاظ على قوتها ومقاومتها للدورات الحرارية. هذا أمر ضروري لاستمرار كفاءة وموثوقية أنظمة توليد الطاقة. يساهم التشكيل الحراري المتساوي أيضًا في إطالة عمر مكونات مثل ريش التوربين ومبادلات الحرارة، والتي تعد حيوية للحفاظ على الأداء التشغيلي في محطات الطاقة.
النفط والغاز
في صناعة النفط والغاز، تُستخدم أقراص التوربينات في تطبيقات عالية الأداء متنوعة، بما في ذلك منصات الحفر البحرية ومعدات الحفر، التي تتعرض لظروف بيئية قاسية. تضمن دقة ومتانة التشكيل الحراري المتساوي قدرة هذه الأقراص التوربينية على تحمل الضغوط العالية، ودرجات الحرارة القصوى، والبيئات المسببة للتآكل. تضمن هذه العملية تشغيل المكونات الحرجة مثل المضخات والصمامات بكفاءة وموثوقية في البيئات البحرية وتحت سطح البحر.
العسكرية والدفاع
تعد أقراص التوربينات ضرورية للتوربينات عالية الأداء في الطائرات العسكرية، وأنظمة الدفع البحرية، وتطبيقات الفضاء الدفاعية الأخرى. في هذه التطبيقات، هناك حاجة إلى موثوقية وقوة ومقاومة تحمل قصوى لضمان الجاهزية التشغيلية تحت أقسى الظروف. يتيح التشكيل الحراري المتساوي لأقراص التوربينات إنتاج مكونات ذات المتانة والقوة اللازمة للأداء في مثل هذه التطبيقات الحرجة.
التقنيات الناشئة
مع التركيز المتزايد على الطاقة المتجددة، أصبحت أقراص التوربينات مكونات أساسية في التقنيات الناشئة مثل طاقة الرياح وأنظمة توليد الطاقة المتقدمة. مع تطور هذه التقنيات، سيلعب التشكيل الحراري المتساوي دورًا محوريًا في تقديم الأداء العالي والدقة المطلوبة لتوربينات الجيل التالي. تضمن القدرة على إنتاج أقراص توربينات بخصائص مادية فائقة استيفاء هذه الأنظمة الجديدة للمتطلبات الميكانيكية والحرارية الصارمة للتشغيل الفعال طويل الأمد.
