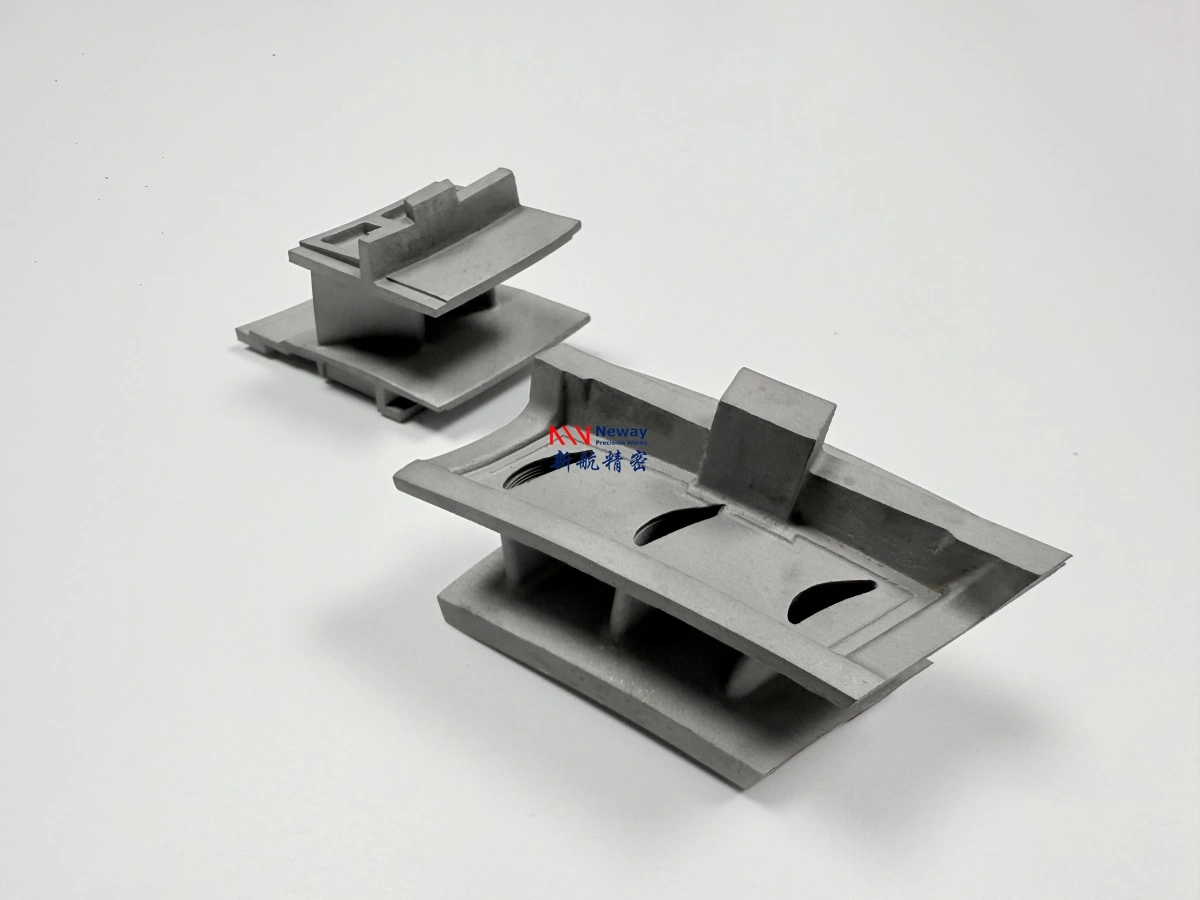

شركة تصنيع قطع غيار مخصصة لإصلاح توربينات توليد الطاقة لصيانة محطات الطاقة
تصنع NewayAeroTech قطع غيار مخصصة للإصلاح والاستبدال لتوربينات الغاز المولدة للطاقة، وذلك لعمليات صيانة التوربينات، وتجديدها، واستبدال قطع الغيار، ومشاريع الهندسة العكسية. تغطي خدماتنا التصنيعية أجزاء مسار الغاز الساخن، وأجزاء قسم الاحتراق، والأجزاء الدوارة، وأجزاء الختم والتآكل، ومكونات الإصلاح المخصصة المصنعة بناءً على الرسومات، أو العينات القديمة، أو بيانات المسح ثلاثي الأبعاد، أو بيانات قياس آلات القياس التنسيقي (CMM).
بالنسبة لفرق صيانة محطات الطاقة، وشركات إصلاح التوربينات، ومشترين قطع غيار توربينات الغاز، فإن قطع الغيار البديلة ليست مجرد مكونات احتياطية. بل يجب أن تتناسب مع أجهزة التوربينات الموجودة، وتتحمل الخدمة في درجات الحرارة العالية، وتلبي متطلبات الفحص، وتدعم جداول توقف التشغيل المتوقعة. تركز NewayAeroTech على تسليم قطع غيار التوربينات النهائية بدلاً من مجرد المسبوكات الخام أو الأجزاء المشغولة تقريباً.
تشمل قدراتنا العملية صب السبائك الفائقة، والطرق الدقيق، ومراجعة عمليات المعالجة بالمساحيق المعدنية، وتشغيل CNC، وتفريغ الكهرباء (EDM)، وحفر الثقوب العميقة، والمعالجة الحرارية، ومراجعة المعالجة بالضغط متساوي الحرارة (HIP)، وتحضير الطلاء، والمعالجة اللاحقة، والفحص الأبعادي، والتحقق من المواد، وتوثيق الاختبارات غير الإتلافية (NDT).

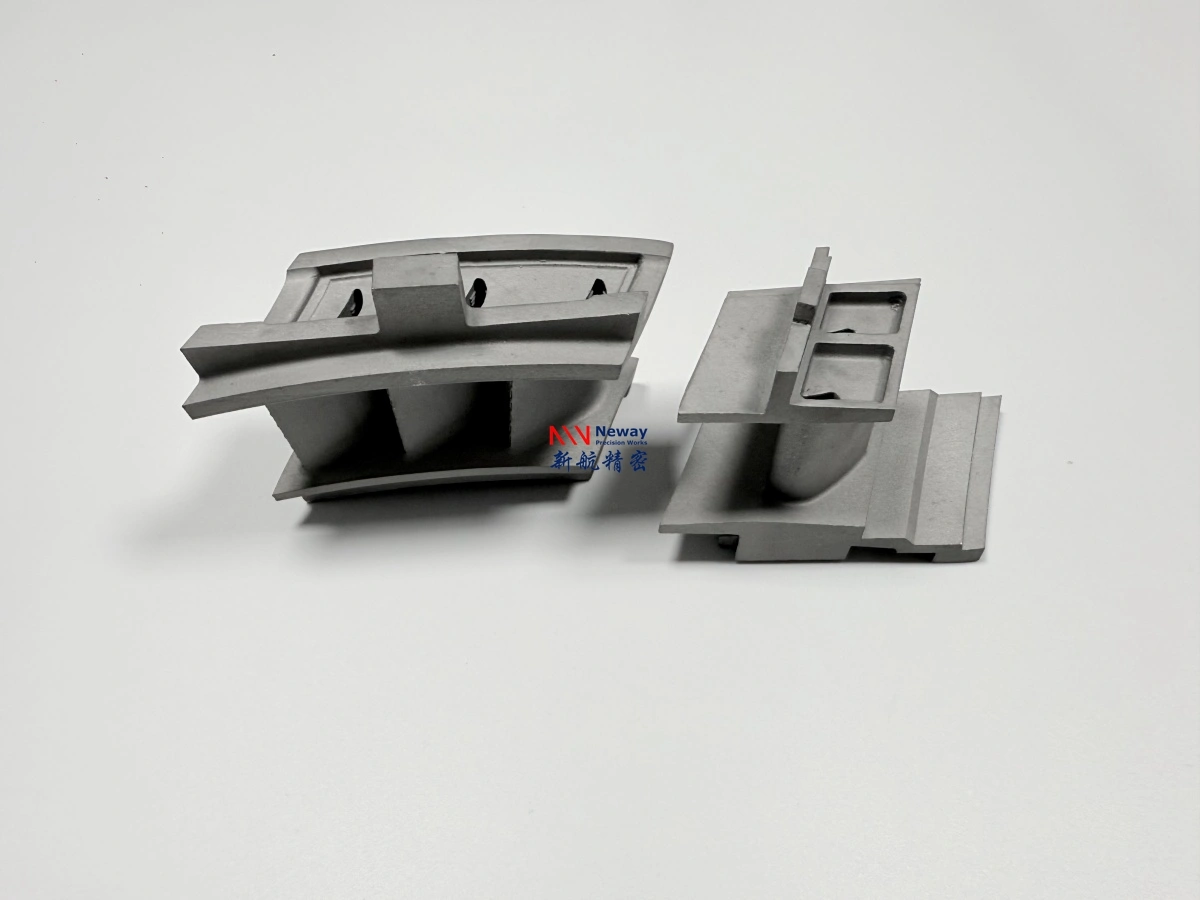

ما هي قطع غيار إصلاح توربينات توليد الطاقة التي تصنعها NewayAeroTech؟
تصنع NewayAeroTech قطع غيار مخصصة لإصلاح توربينات توليد الطاقة لبرامج صيانة واستبدال توربينات الغاز. يمكن إنتاج هذه الأجزاء وفقاً للرسومات ثنائية الأبعاد، أو نماذج CAD ثلاثية الأبعاد، أو الأجزاء القديمة، أو العينات البالية، أو بيانات المسح، أو تقارير CMM، أو تحليل المواد، أو معلومات طراز التوربين.
ندعم تصنيع أجزاء توربينات توليد الطاقة للعملاء الذين يحتاجون إلى مكونات بديلة نهائية، وليس فقط المسبوكات الخام. اعتماداً على نوع الجزء، قد تشمل مسارتنا تشغيل CNC للسبائك الفائقة، والصب بالاستثمار الفراغي، و EDM، وحفر الثقوب العميقة، والمعالجة اللاحقة، والفحص.
تشمل قطع غيار إصلاح التوربينات النموذجية التي نصنعها:
أجزاء مسار الغاز الساخن، بما في ذلك الريش، والريش الثابتة، والفوهات، والأغطية، وقطع الختم
أجزاء قسم الاحتراق، بما في ذلك البطانة، وقطع الانتقال، وفوهات الوقود، وأكمام التدفق، والأغطية
الأجزاء الدوارة، بما في ذلك أقراص التوربين، والمراوح الطاردة المركزية (Impellers)، ومكونات الضاغط، والأجزاء المتعلقة بالأعمدة
أجزاء الختم والتآكل، بما في ذلك كتل الغلاف، وحلقات الختم، والقطع المقاومة للتآكل، وقطع حلقة الريش
قطع غيار إصلاح مخصصة تم هندستها عكسياً مصنوعة من عينات ورسومات وبيانات مسح ثلاثي الأبعاد
بالنسبة للأجزاء التي عفا عليها الزمن أو يصعب الحصول عليها، يمكن لـ NewayAeroTech أيضاً دعم تصنيع قطع غيار مخصصة لإصلاح توربينات الغاز من خلال مراجعة العينات، والتحقق من المواد، وإعادة بناء CAD، والتحقق من النماذج الأولية، وإنتاج دفعات من قطع الغيار للإصلاح.
أجزاء مسار الغاز الساخن لإصلاح توربينات الغاز
تُعد أجزاء مسار الغاز الساخن المكونات الأساسية عالية الحرارة في توربينات الغاز المولدة للطاقة. تعمل هذه الأجزاء مباشرة في مسار غاز التوربين ويجب أن تقاوم الأكسدة، والإجهاد الحراري، والزحف، وتدهور الطلاء، وتآكل الغاز، والتغير الأبعادي خلال فترات الخدمة الطويلة.
تدعم NewayAeroTech تصنيع أجزاء مسار الغاز الساخن كحزمة إصلاح على مستوى النظام بدلاً من معالجة كل جزء كمكون معزول. تشمل الأجزاء النموذجية ريش التوربين، والريش الثابتة للتوربين، وريش توجيه الفوهة، وفوهات توربينات الغاز، والأغطية، وقطع الختم، ومكونات الاستبدال للقسم الساخن.
عادة ما تتطلب أجزاء مسار الغاز الساخن صب سبائك عالية الحرارة وتشطيباً دقيقاً. بالنسبة لتطبيقات الريش المتقدمة، قد يكون الصب أحادي البلورة مطلوباً. بالنسبة لريش أو ريش ثابتة مختارة، قد تتم مراجعة الصب الاتجاهي. بالنسبة لمكونات التوربين القائمة على النيكل، يمكن لـ الصب بالاستثمار الفراغي لسبائك إنكونيل دعم تطوير المواد والعمليات.
تشمل أجزاء الاستبدال الشائعة لمسار الغاز الساخن:
الأغطية، وقطع الختم، وقطع حلقة الريش، وكتل مسار الغاز الساخن
تشمل ضوابط التصنيع الرئيسية ملف تعريف الجنيح، ومنطقة الحلق، وثقوب التبريد، وأبعاد المنصة، وأوجه الختم، وسلامة الصب الداخلي، والشقوق السطحية، وبدل الطلاء، وتحضير السطح قبل الطلاء.
قطع غيار إصلاح قسم الاحتراق لتجديد توربينات محطات الطاقة
تتعرض قطع غيار إصلاح قسم الاحتراق للهب عالي الحرارة، والدورات الحرارية، والأكسدة، وتآكل غاز الاحتراق، وتدفق هواء التبريد، والاهتزاز، والحمل الصوتي. بخلاف أجزاء مسار الغاز الساخن العامة، فإن العديد من مكونات الاحتراق هي هياكل ذات جدران رقيقة مع أنماط كثيفة من ثقوب التبريد، ومناطق مشكلة أو ملحومة، وأسطح يتم التحكم في طلائها.
تدعم NewayAeroTech تصنيع قطع غيار إصلاح قسم الاحتراق لمشاريع تجديد توربينات الغاز. تشمل المكونات النموذجية بطانات الاحتراق، وقطع انتقال توربينات الغاز، وقنوات الانتقال، وفوهات الوقود، وأكمام التدفق، والأغطية، وقطع غيار إصلاح غرفة الاحتراق.
تشمل تحديات التصنيع الرئيسية تشوه الجدران الرقيقة، واتساق ثقوب التبريد، وتحضير الطلاء، وجودة اللحام، ومقاومة الأكسدة، وملاءمة التجميع. بالنسبة لميزات التبريد وتدفق الهواء، يمكن لـ حفر الثقوب العميقة للسبائك الفائقة دعم هياكل الثقوب المختارة. بالنسبة للمعالجة الحرارية، والتنظيف، وتحضير الطلاء، والتشطيب النهائي، يربط المعالجة اللاحقة للسبائك الفائقة مسار جزء الاحتراق من التصنيع إلى التسليم.
تشمل خيارات المواد الشائعة Hastelloy X، و Haynes 188، و Inconel 625، و Inconel 718، وسبائك Nimonic. تدعم NewayAeroTech الصب بالاستثمار الفراغي لسبائك Hastelloy والصب بالاستثمار الفراغي لسبائك Nimonic لمكونات الاحتراق والتوربينات عالية الحرارة المختارة.
يركز فحص أجزاء الاحتراق عادةً على موضع ثقب التبريد، وسمك الجدار، والاستدارة، وجودة اللحام، وفحص السائل الاختراقي (FPI)، و CMM، وتقارير المواد، وأسطح تحضير الطلاء، وواجهات التجميع النهائية.
أجزاء التوربين الدوارة لصيانة توربينات الغاز المولدة للطاقة
تُعد أجزاء التوربين الدوارة مكونات حاسمة للسلامة. تختلف مخاوف التصنيع الرئيسية لها عن مكونات القسم الساخن الثابتة. فبدلاً من التركيز فقط على تآكل الغاز أو تدهور الطلاء، تتطلب الأجزاء الدوارة تحكماً صارماً في قوة المادة، وعمر التعب، والتركيز، والجري الزائد (Runout)، والتوازن الديناميكي، وإنهاء السطح، وميزات التجميع الدقيقة.
تدعم NewayAeroTech تصنيع أجزاء التوربين الدوارة لأقراص التوربين، والمراوح الطاردة المركزية، ومكونات الضاغط، والحلقات الدوارة، والمكونات المتعلقة بالأعمدة، والتجميعات الدوارة عالية الحرارة.
لمشاريع أقراص التوربين، قد تتم مراجعة مسارات أقراص التوربين بالمساحيق المعدنية عندما تكون هناك حاجة إلى اتساق عالٍ للمادة وأداء تعب ممتاز. بالنسبة للمشغولات الدوارة عالية القوة، يمكن لـ الطرق الدقيق للسبائك الفائقة دعم إعداد مكونات القرص، والحلقة، والعمود، والمروحة الطاردة المركزية قبل التشطيب الدقيق.
تشمل متطلبات التصنيع الرئيسية:
بنية مادة عالية القوة واستقرار المعالجة الحرارية
ثقوب مركزية دقيقة، وواجهات أعمدة، وأوجه تزاوج
التحكم في التركيز، والجري الدائري الزائد، والتعامد
أنظمة ثقوب دقيقة، ومزاليج، وأخاديد، وشقوق، وميزات اقتران
التحكم في خشونة السطح في المناطق الحساسة للتعب
التوازن الديناميكي عند الحاجة حسب سرعة التشغيل ومواصفات العميل
بالنسبة لبرامج الدوران خفيفة الوزن أو عالية القوة المختارة، قد تتم أيضاً مراجعة الصب بالاستثمار الفراغي لسبائك التيتانيوم عندما يكون التيتانيوم مناسباً للتطبيق. بالنسبة للمكونات الدوارة وعالية الحرارة القائمة على النيكل، يجب أن يتبع اختيار المواد الرسومات، وتحليل العينات، ومتطلبات سرعة التشغيل.
أجزاء الختم والتآكل لاستعادة كفاءة القسم الساخن
تُعد أجزاء الختم والتآكل مهمة لاستعادة كفاءة القسم الساخن في توربينات الغاز. هدفها ليس فقط استبدال المكونات التالفة، بل أيضاً تقليل التسرب، واستعادة خلوص طرف الريشة، وتحسين كفاءة الختم، وإطالة عمر خدمة القسم الساخن.
تصنع NewayAeroTech أجزاء الختم والتآكل، بما في ذلك كتل الغلاف، وحلقات الختم، والقطع المقاومة للتآكل، وقطع حلقة الريش، وأوجه الختم، ومكونات التوربين المقاومة للتآكل القائمة على الكوبالت. بالنسبة لمكونات القسم الساخن ذات الصلة، تدعم NewayAeroTech أيضاً أغطية التوربين وقطع الختم.
تركز هذه الفئة على استعادة الكفاءة والتحكم في التسرب. يمكن أن تؤدي أوجه الختم البالية، والفجوات المتوسعة، وكتل الغلاف المشوهة، والطلاء التالف، أو أسطح الختم المؤكسدة إلى زيادة تسرب الغاز وتقليل خرج التوربين. لذلك، يجب أن تتحكم قطع الغيار البديلة في ملف القوس، وملاءمة القطع، وأبعاد وجه الختم، وخشونة السطح، وبدل الطلاء، وحالة المادة المقاومة للتآكل.
بالنسبة لمكونات التوربين المقاومة للتآكل، يمكن لـ صب السبائك الخاصة دعم الأجزاء المعقدة عالية الحرارة والمقاومة للتآكل. يعد الصب بالاستثمار الفراغي لسبائك Stellite مناسباً للمكونات المقاومة للتآكل القائمة على الكوبالت، بينما قد تتم مراجعة الصب بالاستثمار الفراغي لسبائك Rene لتطبيقات القسم الساخن المتقدمة.
تشمل نقاط الفحص الحرجة هندسة القوس، وملاءمة القطعة مع القطعة، واستواء وجه الختم، وخشونة السطح، و FPI، والأشعة السينية، و CMM، والتحقق من المواد، وفحص السطح قبل الطلاء.
قطع غيار مخصصة لإصلاح التوربينات من الرسومات والعينات وبيانات المسح ثلاثي الأبعاد
تبدأ العديد من مشاريع إصلاح توربينات توليد الطاقة دون وجود رسومات أصلية كاملة. قد يمتلك العملاء فقط عينات بالية، أو مكونات تالفة، أو صوراً، أو بيانات مسح ثلاثي الأبعاد، أو تقارير CMM غير مكتملة. في هذه الحالات، يمكن لـ NewayAeroTech دعم قطع الغيار البديلة المهندسة عكسياً وتصنيع قطع غيار التوربينات التي عفا عليها الزمن.
المفتاح ليس مجرد نسخ جزء مستخدم. فقد يحتوي مكون التوربين البالي على مناطق متشققة، أو فقدان للطلاء، أو أسطح مشوهة، أو مناطق مُصلحة، أو ثقوب مسدودة، أو خلوصات متوسعة، أو واجهات تجميع مشوهة. يجب فصل هذه الميزات المتضررة بسبب الخدمة عن هندسة التصميم الأصلية قبل تصنيع قطعة بديلة جديدة.
يتضمن سير عمل الهندسة العكسية العملي ما يلي:
مراجعة العينة القديمة، والصور، والرسومات، وبيانات المسح، ومعلومات طراز التوربين
تحديد المناطق البالية، والأسطح الوظيفية، ونقاط مرجعية التجميع، والميزات الحرجة
استخدام المسح ثلاثي الأبعاد أو قياس CMM لالتقاط الهندسة
التحقق من درجة المادة عن طريق التحليل الكيميائي عندما تكون المادة الأصلية غير معروفة
إعادة بناء هندسة CAD وفصل الضرر عن نية التصميم الأصلية
مراجعة قابلية التصنيع (DFM) واختيار مسار الصب، أو التشغيل، أو EDM، أو الحفر، أو التشكيل، أو المعالجة اللاحقة
تصنيع نموذج أولي أو قطعة أولى للفحص ومراجعة العميل
الانتقال إلى تصنيع قطع غيار الإصلاح للدفعات الصغيرة أو الكبيرة بعد الموافقة
هذا النهج مفيد لريش التوربين، والريش الثابتة، والفوهات، وبطانات الاحتراق، وقطع الانتقال، والأغطية، وحلقات الختم، والمراوح الطاردة المركزية، ومكونات الضاغط، والأقواس، والأكمام، وغيرها من قطع غيار إصلاح توربينات توليد الطاقة المخصصة.
من صب السبائك الفائقة إلى قطع غيار التوربين النهائية
تكمن قيمة NewayAeroTech في توفير قطع غيار توربينات نهائية للإصلاح، وليس مجرد عملية معزولة واحدة. قد يتطلب مشروع قطع غيار إصلاح التوربينات النموذجي تقييم المواد، وتصنيع المشغولات، والمعالجة الحرارية، والتشغيل، ومعالجة الثقوب، وتحضير الطلاء، والفحص، وتوثيق التسليم.
قد يشمل مسار التصنيع الكامل:
مراجعة الرسومات، أو العينات، أو المسح ثلاثي الأبعاد، أو بيانات CMM
تقييم المواد والعمليات
اختيار مسار صب السبائك الفائقة، أو الطرق الدقيق، أو المعالجة بالمساحيق المعدنية
مراجعة المعالجة الحرارية، أو تخفيف الإجهاد، أو HIP عند الحاجة
تشغيل CNC، و EDM، وحفر الثقوب العميقة، ومعالجة الميزات المحلية
تشطيب السطح، والتنظيف، وتحضير الطلاء
CMM، و FPI، والأشعة السينية، والتحقق من المواد، والفحص النهائي
تسليم الجزء النهائي مع التقارير والتوثيق
يقلل هذا المسار المتكامل من فجوات التواصل بين موردي الصب، وموردي التشغيل، وموردي الطلاء، وفرق الفحص. وهو ذو قيمة خاصة عندما يواجه العملاء جداول توقف تشغيل عاجلة، أو طلب إصلاح منخفض الحجم، أو قطع غيار عفا عليها الزمن، أو متطلبات تأهيل الموردين.
الفحص والتوثيق لقطع غيار إصلاح توربينات الغاز
قطع غيار إصلاح توربينات الغاز ليست مكونات ميكانيكية عادية. غالباً ما يحتاج العملاء إلى سجلات فحص قابلة للتتبع لدعم الفحص الوارد، وتأهيل الموردين، وقبول التجديد، وتوثيق الصيانة طويلة الأجل.
قد يشمل الفحص والتوثيق:
التحقق من المواد وتقرير التركيب الكيميائي
تقرير الفحص الأبعادي باستخدام CMM
FPI للشقوق السطحية والعيوب المفتوحة
فحص بالأشعة السينية أو التصوير المقطعي المحوسب (CT) لعيوب الصب الداخلية عند الحاجة
فحوصات خشونة السطح وحالة السطح قبل الطلاء
تقارير ثقب التبريد، ومنطقة الحلق، وملف الجنيح، أو هندسة القوس عند الاقتضاء
سجلات المعالجة الحرارية، أو تقرير الصلابة، أو وثائق تتبع العمليات
تقرير NDT، أو التقرير الأبعادي، أو تقرير المواد، أو شهادة المطابقة (COC)، أو الوثائق الخاصة بالعميل
يجب التخطيط لمراقبة الجودة قبل بدء الإنتاج. تؤثر متطلبات الفحص على مسار التصنيع، وتصميم التجهيزات، ونقاط مرجعية التشغيل، وتحضير السطح، ووقت التسليم، والتكلفة. بالنسبة لقطع غيار إصلاح التوربينات، غالباً ما يكون التوثيق الموثوق بنفس أهمية الجزء المادي نفسه.
قائمة مرجعية لطلب عرض السعر (RFQ) لقطع غيار إصلاح توربينات توليد الطاقة
لاقتباس سعر دقيق لقطع غيار إصلاح واستبدال التوربينات، توصي NewayAeroTech العملاء بتقديم أكبر قدر ممكن من المعلومات الفنية والصيانة.
يجب أن يتضمن طلب عرض السعر الكامل:
طراز التوربين، واسم المكون، ورقم المرحلة، ورقم الجزء، ومستوى المراجعة
الرسومات ثنائية الأبعاد ونماذج CAD ثلاثية الأبعاد إذا كانت متاحة
العينات القديمة، أو الأجزاء البالية، أو الصور، أو بيانات المسح ثلاثي الأبعاد، أو تقارير CMM إذا كانت الهندسة العكسية مطلوبة
درجة المادة، أو معيار المادة، أو شهادة المادة، أو تحليل عينة المادة
متطلبات الصب، أو الطرق، أو المعالجة بالمساحيق المعدنية، أو التشغيل، أو EDM، أو الحفر، أو التشكيل
متطلبات المعالجة الحرارية، أو HIP، أو الطلاء، أو إنهاء السطح، أو المعالجة اللاحقة
الميزات الحرجة مثل ملف الجنيح، ومنطقة الحلق، وثقوب التبريد، وأوجه الختم، وملف القوس، والجري الزائد، أو متطلبات التوازن
متطلبات الفحص مثل CMM، و FPI، والأشعة السينية، و CT، وتقرير المواد، وسجل المعالجة الحرارية، وتقرير NDT، أو COC
الكمية للنموذج الأولي، أو القطعة الأولى، أو دفعة الإصلاح، أو الصيانة السنوية، أو برنامج قطع الغيار طويلة الأجل
جدول التسليم، وتوقيت التوقف، والتغليف، ومتطلبات التوثيق
إذا كان المشروع يعتمد على عينة بالية، يجب على العملاء تحديد المناطق المتشققة، والمناطق المحترقة، وأسطح الختم البالية، وفقدان الطلاء، والثقوب المسدودة، والمناطق المُصلحة، وعلامات التوازن، وميزات التجميع الوظيفية. يساعد هذا في منع أخطاء الهندسة العكسية ويحسن موثوقية التصنيع.
