أي السبائك الخارقة تُختار عادةً لمسبوكات غرفة الاحتراق والتوربينات من طراز 501F؟

أي السبائك الخارقة تُختار عادةً لمسبوكات غرفة الاحتراق والتوربينات من طراز 501F؟

السبائك الخارقة الأكثر شيوعًا التي يتم اختيارها لمسبوكات غرفة الاحتراق والتوربينات من طراز 501F هي سبائك النيكل عالية الحرارة، ويتم اختيارها بناءً على درجة حرارة المعدن المحلية، وحمل الزحف، والتعرض للأكسدة، وشدة الإجهاد الحراري، واستراتيجية الإصلاح. عمليًا، تشمل العائلات الأكثر صلة سبائك إنكونيل (Inconel)، وسبائك نيمونيك (Nimonic)، وسبائك رينيه (Rene)، ولتطبيقات الريش ذات الأداء الأعلى، الدرجات أحادية البلورة المتقدمة من سلسلة CMSX. تُستخدم هذه المواد على نطاق واسع لأن مكونات القسم الساخن من طراز 501F تعمل غالبًا بدرجات حرارة معدنية تتراوح بين 850 و1,050 درجة مئوية، بينما يمكن أن تكون ظروف مسار الغاز المحلي أكثر قسوة.

1. عائلات السبائك الخارقة الرئيسية المستخدمة في مسبوكات 501F

2. درجات إنكونيل الشائعة لأجزاء الاحتراق والتوربينات من طراز 501F

من بين السبائك المسبوكة المشار إليها عادةً، تعتبر إنكونيل 625، وإنكونيل 718، وإنكونيل 713، وإنكونيل 713LC، وإنكونيل 738، وإنكونيل 738LC ذات صلة خاصة بمسبوكات فئة 501F.

في العديد من برامج طراز 501F، تعد مواد فئة 713 وفئة 738 مهمة بشكل خاص لأنها تتوافق جيدًا مع معدات التوربينات المسبوكة المعرضة للحرارة المستمرة والأكسدة وحمل الزحف. كما غالبًا ما يتم النظر في متغيرات LC حيث يُفضل الكيمياء الأنظف والموثوقية الهيكلية الأفضل.

3. درجات نيمونيك الشائعة المستخدمة في مسبوكات 501F

لمسبوكات الاحتراق والقسم الساخن، تُعد نيمونيك 75، ونيمونيك 80A، ونيمونيك 90، ونيمونيك 105، ونيمونيك 115، ونيمونيك 263 من بين خيارات نيمونيك الأكثر صلة.

غالبًا ما يتم النظر في هذه الدرجات عندما يحتاج المشترون إلى مقاومة قوية للحمل الحراري الدوري والأكسدة والتدهور الميكانيكي في درجات الحرارة العالية. يُعد نيمونيك 263 ذا صلة خاصة بمعدات جانب الاحتراق والهياكل الساخنة الملحومة لأنه يوفر توازنًا مفيدًا بين المتانة في درجات الحرارة المرتفعة والعملية التصنيعية.

4. درجات رينيه الشائعة لمسبوكات توربينات 501F ذات درجات الحرارة الأعلى

لخدمة مسار الغاز الساخن الأكثر قسوة، تشمل درجات رينيه المشار إليها عادةً رينيه 41، ورينيه 77، ورينيه 80، ورينيه 95، ورينيه N5، ورينيه N6.

5. سلسلة CMSX لمتطلبات ريش الصب الأكثر قسوة

عندما تنتقل تطبيقات ريش طراز 501F إلى نطاق الطلب الحراري والميكانيكي الأعلى، تصبح الدرجات أحادية البلورة المتقدمة مثل CMSX-2، وCMSX-4، وCMSX-6، وCMSX-8، وCMSX-10 ذات صلة عالية. لا يتم اختيار هذه المواد لمعدات الاحتراق العامة، بل لظروف الريش الهوائية الأكثر تطلبًا حيث يمكن لإزالة حدود الحبوب أن تحسن بشكل كبير من عمر الزحف وأداء الإجهاد الحراري.

6. كيف يغير وظيفة الجزء أفضل اختيار للسبيكة

7. مسار الصب والمعالجة اللاحقة لا يزالان مهمين

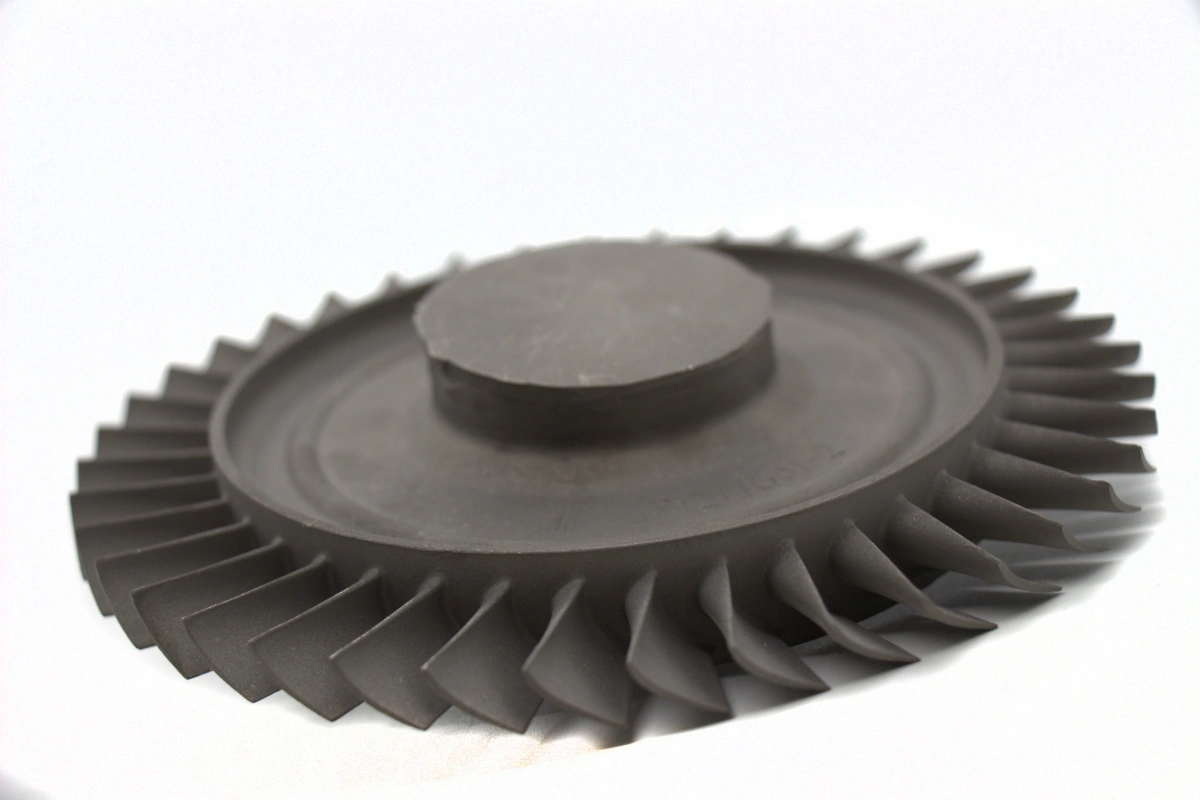

السبيكة وحدها لا تحدد العمر الافتراضي. فمسار التصنيع مهم أيضًا. يتم إنتاج العديد من مسبوكات 501F عبر الصب متعدد البلورات (equiaxed crystal casting) لأجزاء الاحتراق العامة والأجزاء الهيكلية للقسم الساخن، بينما قد تتطلب الريش الهوائية الأكثر سخونة الصب الاتجاهي أو مسارات أحادية البلورة. بعد الصب، يتم تعزيز الأداء عادةً من خلال المكبس متساوي الضغط الساخن (HIP)، والمعالجة الحرارية المتحكم بها، والتشطيب بالتشغيل الآلي، والحماية السطحية. لهذا السبب، يجب دائمًا مراجعة اختيار سبائك درجات الحرارة العالية جنبًا إلى جنب مع مسار العملية بدلاً من اعتباره قرارًا معزولًا للمادة.

8. الملخص

باختصار، السبائك الخارقة الأكثر شيوعًا التي يتم اختيارها لمسبوكات غرفة الاحتراق والتوربينات من طراز 501F هي درجات إنكونيل، ونيمونيك، ورينيه، وسلسلة CMSX. تميل معدات الاحتراق عادةً إلى تفضيل سبائك مثل إنكونيل 625، وإنكونيل 718، ونيمونيك 263، ونيمونيك 80A لأنها توازن بين مقاومة الأكسدة وقابلية المعالجة. تميل مسبوكات التوربينات الأكثر سخونة في كثير من الأحيان نحو إنكونيل 713LC، وإنكونيل 738LC، ورينيه 80، ورينيه N5، أو مواد فئة CMSX حيث تكون مقاومة الزحف والإجهاد الحراري أكثر أهمية. للتطبيقات ذات الصلة، انظر توليد الطاقة، ومكونات توربينات الغاز، وأمثلة على المكونات المسبوكة.
