خدمة تفريغ كهربائي (EDM) لأجزاء أوعية الضغط من السبائك الفائقة

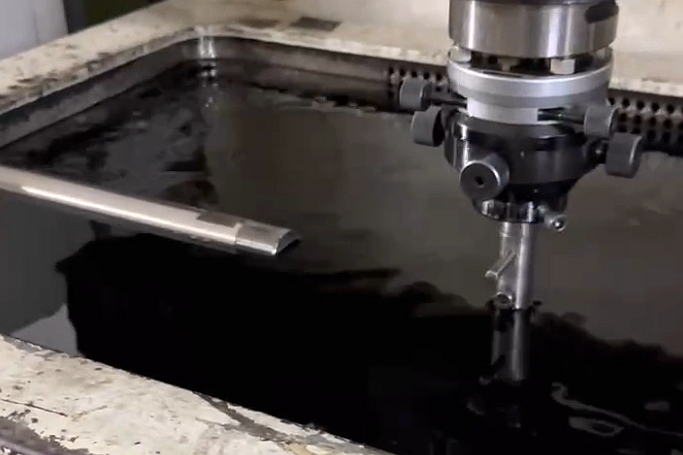

مقدمة عن التفريغ الكهربائي (EDM) لأجزاء أوعية الضغط
توفر تقنية التشغيل بالتفريغ الكهربائي (EDM) حلاً دقيقًا لتصنيع مكونات أوعية الضغط من السبائك الفائقة ذات الأشكال الهندسية المعقدة والتفاوتات القصوى. تضمن هذه العملية غير التلامسية الحد الأدنى من الإجهاد الميكانيكي والحفاظ على السلامة الهيكلية تحت ظروف الضغط العالي ودرجات الحرارة المرتفعة.
في Neway Aerotech، نتخصص في تشغيل السبائك الفائقة بتقنية EDM المتقدمة، ونقدم خدمات قطع الأسلاك (Wire EDM)، والقوالب الغارقة (Sinker EDM)، وثقب الثقوب بتقنية EDM للتطبيقات الحرجة عبر قطاعات الطاقة النووية، ودفع الطيران الفضائي، وأنظمة المعالجة الكيميائية.
نظرة عامة على تقنية تشغيل EDM
تصنيف عمليات تشغيل EDM
يقارن الجدول التالي الخصائص النموذجية لطرق EDM الشائعة المستخدمة لمكونات السبائك الفائقة عالية الأداء:
عملية EDM | خشونة السطح (Ra، ميكرومتر) | التفاوت البعدي (مم) | نسبة الأبعاد (الارتفاع إلى القطر) | المنطقة المتأثرة بالحرارة (HAZ، ميكرومتر) | الحد الأدنى لحجم الميزة (مم) |
|---|---|---|---|---|---|
قطع الأسلاك (Wire EDM) | 0.3–1.2 | ±0.002–±0.01 | حتى 20:1 | 2–5 ميكرومتر | ~0.1 |
القوالب الغارقة (Sinker EDM) | 0.4–2.5 | ±0.005–±0.02 | حتى 10:1 | 5–10 ميكرومتر | ~0.2 |
ثقب الثقوب (Hole Drilling EDM) | 0.5–3.0 | ±0.02–±0.05 | حتى 30:1 | 10–15 ميكرومتر | ~0.1 |
التفريغ الكهربائي الدقيق (Micro-EDM) | 0.1–0.4 | ±0.001–±0.005 | حتى 15:1 | <2 ميكرومتر | <0.05 |
ملاحظة: تختلف قيم المنطقة المتأثرة بالحرارة (HAZ) بناءً على طاقة التفريغ، ومادة القطب الكهربائي، وكفاءة تنظيف العازل.
استراتيجية اختيار عملية تشغيل EDM
قطع الأسلاك (Wire EDM): الأفضل للملفات الشخصية المعقدة والقطع الكاملة بدقة استثنائية وتشوه حراري ضئيل.
القوالب الغارقة (Sinker EDM): مثالية للتجاويف، والميزات العمياء، والأشكال ثلاثية الأبعاد باستخدام أقطاب كهربائية مشكلة من الجرافيت أو النحاس.
ثقب الثقوب (Hole Drilling EDM): مناسب لقنوات التبريد صغيرة القطر أو الثقوب الأولية في المواد صعبة التشغيل.
التفريغ الكهربائي الدقيق (Micro-EDM): مصمم للميزات فائقة الدقة في المكونات المصغرة التي تتطلب دقة عالية وقابلية تكرار ممتازة.
اعتبارات المواد
المواد النموذجية لأجزاء أوعية الضغط
المادة | قوة درجة الحرارة العالية (ميغاباسكال @ 650°م) | مقاومة الزحف (1000 ساعة @ 650°م) | مقاومة الإجهاد الحراري | الاستقرار الكيميائي | سيناريوهات التطبيق الرئيسية |
|---|---|---|---|---|---|
~980 | ممتازة (<0.1% انفعال) | استثنائية عند 10⁶ دورة | مقاومة للأكسدة والتآكل | المفاعلات النووية، هياكل محركات الطيران الفضائي | |
~790 | جيدة (<0.3% انفعال) | متوسطة | مقاومة للأحماض والكلوريدات | المفاعلات الكيميائية، مكونات مياه البحر | |
~1230 | ممتازة (<0.05% انفعال) | عمر دوري عالي فوق 900°م | مستقرة في ظروف الأكسدة | بطانات احتراق الطيران الفضائي، أغلفة التوربينات | |
~940 | متوسطة | ممتازة (مقاومة للصدمات) | متفوقة على معظم سبائك الكوبالت | مقاعد الصمامات، بطانات التآكل في الأنظمة المسببة للتآكل | |
~960 | جيدة جدًا (<0.1% انفعال) | موثوقة حتى 950°م | مستقرة في الأكسدة الحرارية | أقراص التوربينات، الأجزاء الداخلية للأوعية عالية الإجهاد | |
~870 | معقولة في درجات الحرارة المرتفعة | محدودة عند >500°م | جيدة في الأجواء المحايدة/النقية | تجميعات أوعية الضغط خفيفة الوزن المخصصة للطيران الفضائي |
استراتيجية اختيار المواد
إنكونيل 718: يُختار لقوة التعب العالية، شد >980 ميغاباسكال، مقاومة الأكسدة، وسلوك زحف متسق تحت حمل 704°م.
هاستيلوي C-276: مثالي للبيئات المقاومة للأحماض؛ يحافظ على مقاومة التآكل والقوة في الوسائط المحتوية على الكلوريد أو الكبريت حتى 1040°م.
رينيه 41: يُستخدم عندما تكون قوة تمزق الزحف >1000 ميغاباسكال عند 980°م مطلوبة في ظروف التشغيل المستمرة بدرجات حرارة عالية.
ستلايت 6B: مفضل في التجميعات الحرجة للتآكل والمسببة للتآكل؛ يحافظ على سلامة السطح وصلابة >35 HRC عند 800°م.
نيمونيك 90: يُختار للأجزاء الداخلية للتوربينات التي تحتاج إلى مقاومة زحف منخفضة الانفعال عند 950°م مع دورات حياة خدمية طويلة.
Ti-6Al-4V: يُطبق عندما تكون نسبة الوزن إلى القوة مهمة؛ قوة شد ~900 ميغاباسكال مع قابلية تشغيل ممتازة ومقاومة للتعب.
دراسة حالة: تشغيل أجزاء أوعية الضغط من السبائك الفائقة بتقنية EDM
خلفية المشروع
طلب عميل في قطاع الطاقة النووية مكونات دقيقة لنظام مفاعل الماء المضغوط (PWR). تطلب المكون، وهو حلقة حاجز داخلي وشفة دعم، تفاوتًا بعديًا ضمن ±0.005 مم وقنوات داخلية معقدة.
سير عمل التصنيع
تحضير المادة: سبيكة إنكونيل 718، قطر 180 مم × 60 مم، مطروقة ومعتقة عند 720°م لمدة 8 ساعات.
التشغيل الأولي: تشغيل تقريبي بواسطة CNC بعمق 0.8 مم لكل مرور مع دقة تحديد موقع 20 ميكرومتر لإنشاء المرجع.
قطع الأسلاك (Wire EDM): قص الخطوط الخارجية بتفاوت ±0.005 مم باستخدام سلك موليبدينوم قطره 0.25 مم.
القوالب الغارقة (Sinker EDM)
: تجويف ثلاثي الأبعاد مُشغل بأقطاب نحاسية؛ عمق 28 مم، فجوة الشرارة 0.1 مم.ثقب الثقوب (Hole Drilling EDM): تطبيق ثقب عميق بتقنية EDM لإنتاج ثقوب مجهرية شعاعية قطرها 0.8 مم بنسبة أبعاد 30:1 وتفاوت ±0.02 مم.
ما بعد المعالجة
معالجة حرارية لتخفيف الإجهاد عند 980°م لمدة 4 ساعات
كبس متساوي القياس ساخن (HIP) للقضاء على الفراغات المجهرية (100 ميغاباسكال @ 1200°م)
الدفع بالكرات (Shot Peening) لتحسين مقاومة التعب بنسبة >25%
تشطيب السطح
Ra ≤ 0.8 ميكرومتر تم تحقيقه عبر التلميع الدقيق
التخميل (Passivation) لتعزيز مقاومة التآكل
طلاء الحاجز الحراري (TBC) اختياري للأقسام المعرضة للصدمات الحرارية
الفحص
التحقق البعدي بواسطة آلة قياس الإحداثيات (CMM) مع انحراف <2 ميكرومتر
فحص بالأشعة السينية للكشف عن الفراغات
مجهر المسح الإلكتروني (SEM) + تحليل طيفي للأشعة السينية (EDX) لسلامة السطح والتحليل العنصري
اختبار الغمر بالموجات فوق الصوتية للتحقق من العيوب الداخلية
النتائج والتحقق
حققت المكونات النهائية تفاوتات بعدية متسقة ضمن ±0.003 مم عبر جميع الملفات الشخصية، بما في ذلك أسطح الختم والتزاوج الحرجة.
أدى التكثيف بعد المعالجة باستخدام تقنية HIP إلى إغلاق كامل للمسام، تم التحقق منه بعدم وجود مؤشر للمسامية تحت معايير فحص الأشعة السينية الإشعاعية بقوة تكبير 10x.
حققت عمليات تشطيب السطح قيمة Ra ≤ .8 ميكرومتر بشكل موحد، دون ملاحظة شقوق مجهرية أو مراكز إجهاد تحت مجهر المسح الإلكتروني (SEM) بقوة تكبير 500x.
اجتازت جميع الميزات الداخلية اختبار الغمر بالموجات فوق الصوتية، محققة مستوى قبول ASTM E2375 Level 1 لحساسية الكشف عن العيوب والتغطية.
أكد فحص آلة قياس الإحداثيات (CMM) المطابقة الهندسية ضمن انحراف إجمالي قدره 2 ميكرومتر عن نموذج CAD عبر 25 نقطة فحص رئيسية مقاسة.
