ما هي أجزاء توربينات الغاز GE 9E / 9171E التي يمكن تصنيعها خصيصًا من السبائك الفائقة؟

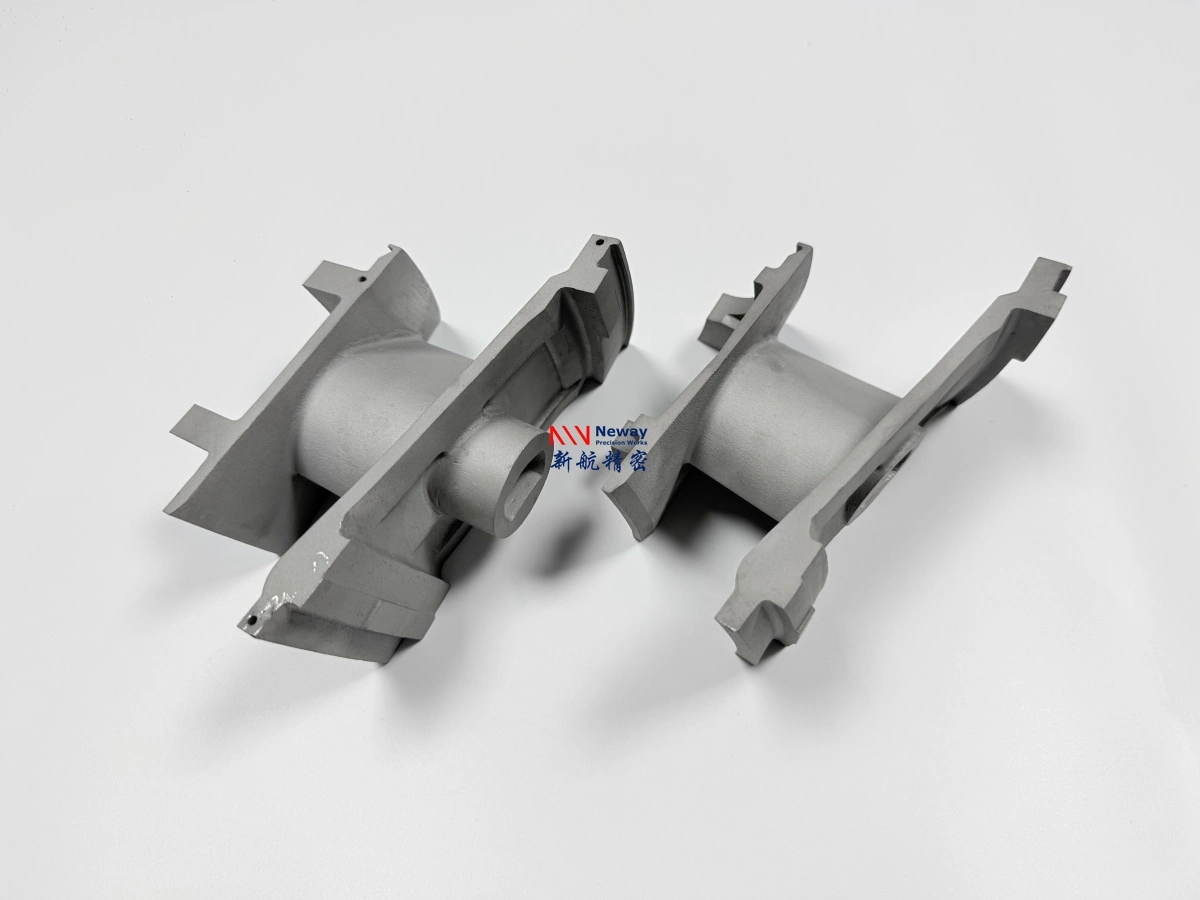

تشمل أجزاء القسم الساخن في توربينات الغاز GE 9E / 9171E التي يمكن تصنيعها خصيصًا من السبائك الفائقة: فوهات المرحلة الأولى، ريش المرحلة الأولى (الدلاء)، فوهات المرحلة الثانية، ريش المرحلة الثانية، فوهات المرحلة الثالثة، ريش المرحلة الثالثة، ريش التوجيه، شرائح الغلاف، بطانات الاحتراق، قطع الانتقال، الدروع الحرارية، أجزاء الختم، ومكونات التلامس المقاومة للبلى.
بالنسبة للتصنيع المخصص، عادةً ما يتم إنتاج هذه الأجزاء وفقًا لرسومات العميل، العينات، متطلبات إطار التوربين، مواصفات المواد، ومعايير الفحص. اعتمادًا على نوع المكون، يمكن لـ NewayAeroTech دعم الصب الاستثماري الفراغي، الصب البلوري متساوي المحاور، الصب الاتجاهي للسبائك الفائقة، الصب أحادي البلورة، التشغيل الآلي CNC، التفريغ الكهربائي (EDM)، الضغط المتساوي القياس الساخن (HIP)، المعالجة الحرارية، الطلاء، والفحص النهائي.

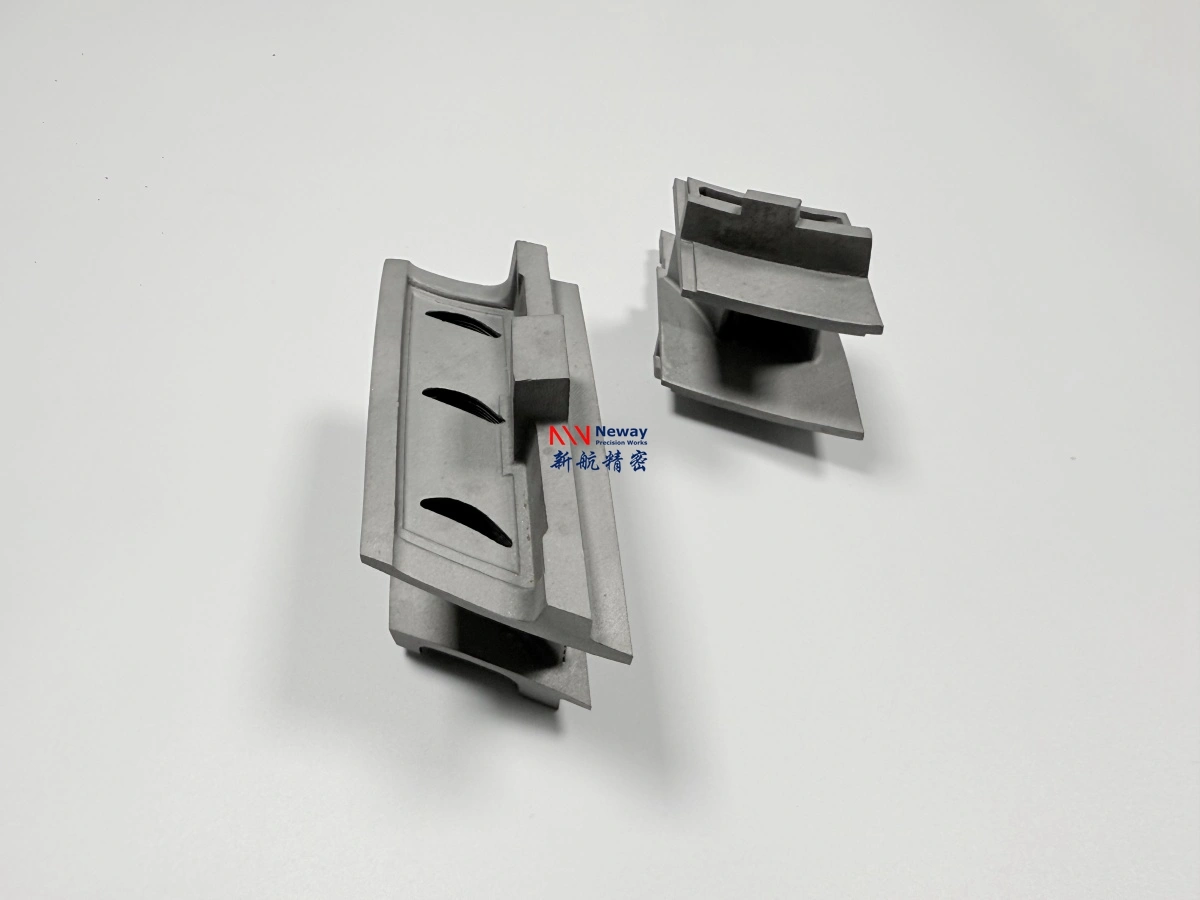

1. أجزاء القسم الساخن النموذجية من طراز GE 9E / 9171E للتصنيع المخصص
نوع الجزء | مسار التصنيع النموذجي | التركيز الهندسي |
|---|---|---|
فوهة المرحلة الأولى | الصب الاستثماري الفراغي، المعالجة الحرارية، الطلاء، التشطيب باستخدام CNC | دقة الملف الجنيح، مقاومة الأكسدة، ملف مسار الغاز، جودة الطلاء |
ريشة المرحلة الأولى / الدلو | الصب الاتجاهي أو الصب أحادي البلورة، HIP، المعالجة الحرارية، ثقوب التبريد بتفريغ كهربائي (EDM)، طلاء حاجز حراري (TBC) | مقاومة الزحف، ملاءمة الجذر، كفاءة التبريد، أداء التعب، التصاق الطلاء |
فوهة المرحلة الثانية | الصب متساوي المحاور أو الاتجاهي، التشغيل الآلي CNC، الطلاء الواقي | استقرار الأبعاد، حماية السطح، ملف الجنيح، ملاءمة التجميع |
ريشة المرحلة الثانية | صب السبائك الفائقة، المعالجة الحرارية، تشغيل الغلاف، لحام السطح الصلب | غلاف الطرف المسنن، منطقة تآكل الشق-Z، دقة الجذر، متانة سطح التلامس |
فوهة / ريشة المرحلة الثالثة | الصب الدقيق، التشغيل الآلي CNC، طلاء اختياري، فحص الأبعاد | السطح الديناميكي الهوائي، واجهة التجميع، مقاومة التعب، ملاءمة قابلة للتكرار |
ريشة التوجيه | الصب الاستثماري، المعالجة الحرارية، التشطيب باستخدام CNC، الطلاء إذا لزم الأمر | ملف الريشة، اتجاه تدفق الغاز، دقة سطح التثبيت، التحكم في العيوب الداخلية |
شريحة الغلاف | صب السبائك الفائقة، التشغيل الآلي CNC، معالجة السطح المقاومة للبلى | تخلوص الطرف، سطح الختم، منطقة التآكل، الاستقرار الحراري |
بطانة الاحتراق / قطعة الانتقال | تشكيل سبائك عالية الحرارة، اللحام، التشغيل، المعالجة الحرارية، الطلاء | مقاومة التعب الحراري، مقاومة الأكسدة، سلامة اللحام، التحكم في التشوه |
2. لماذا تتطلب أجزاء القسم الساخن من طراز GE 9E سبائك فائقة؟
تعمل مكونات القسم الساخن في توربينات GE 9E / 9171E في تدفق غازي عالي الحرارة ويجب أن تقاوم الأكسدة، والزحف، والتعب الحراري، والاهتزاز، والتآكل، ودورات التشغيل والإيقاف المتكررة. عادةً لا تستطيع الفولاذ المقاوم للصدأ العادي أو الفولاذ منخفض السبائك توفير القوة الحرارية ومقاومة الأكسدة طويل الأمد المطلوبة لمكونات مسار الغاز الساخن الحرجة.
يتم اختيار السبائك الفائقة القائمة على النيكل والكوبالت بشكل شائع لأنها تحافظ على الخصائص الميكانيكية في درجات الحرارة المرتفعة. اعتمادًا على موقع الجزء، قد يتم تقييم مواد مثل Inconel 713C، وInconel 738LC، وCMSX-4، وRene N5، وNimonic 90، وStellite 6B.
3. ما هي الأجزاء الأكثر ملاءمة للصب؟
معظم فوهات، وريش، وأغطية، ودلاء، وأجزاء مسار الغاز الساخن المعقدة من نوع GE 9E مناسبة للصب لأنها تتضمن ملفات جناحية منحنية، وجدرانًا رقيقة، ومنصات، وأغطية، وملامح داخلية، وهندسة مسار غاز صعبة. يسمح الصب بإنتاج الجزء بالقرب من الشكل النهائي قبل التشغيل الآلي CNC والطلاء.
بالنسبة للعديد من المكونات الثابتة، يمكن لـ الصب البلوري متساوي المحاور توفير مسار تصنيع عملي. بالنسبة للأجزاء ذات المتطلبات الحرارية والإجهادية الأعلى، قد يكون الصب الاتجاهي للسبائك الفائقة أو الصب أحادي البلورة مطلوبًا.
الجزء | مسار الصب المناسب | السبب |
|---|---|---|
ريشة توجيه الفوهة | الصب الاستثماري الفراغي، الصب متساوي المحاور، الصب الاتجاهي | يدعم شكل الملف الجنيحي المعقد وملف مسار الغاز |
ريشة التوربين / الدلو | الصب الاتجاهي أو الصب أحادي البلورة عند الحاجة | يحسن مقاومة الزحف والأداء في درجات الحرارة العالية |
شريحة الغلاف | الصب متساوي المحاور أو الصب الاستثماري | يدعم هندسة الختم المعقدة ومناطق التآكل |
درع حراري | الصب الاستثماري أو مسار تصنيع سبائك عالية الحرارة | يوفر مقاومة الأكسدة والحماية الحرارية |
مكون الانتقال | التصنيع، اللحام، الصب، أو مسار هجين | يعتمد على سمك الجدار، الهندسة، السبيكة، ومتطلبات التعب الحراري |
4. ما هي الأجزاء التي تتطلب تشغيلًا آليًا CNC، أو تفريغًا كهربائيًا EDM، أو حفرًا عميقًا بعد الصب؟
عادةً ما تتطلب أجزاء السبائك الفائقة المصبوبة عمليات تشغيل لاحقة قبل الاستخدام النهائي. بالنسبة لفوهات، ودلاء، وريش طراز GE 9E / 9171E، غالبًا ما يكون التشغيل الآلي CNC مطلوبًا لملامح الجذر، وأوجه التثبيت، وأسطح الختم، ومناطق تلامس الغلاف، وثقوب البراغي، وأسطح المرجع.
قد تتطلب ثقوب التبريد، والشقوق الضيقة، والملامح الزاوية، والفتحات الصغيرة التفريغ الكهربائي (EDM) أو الحفر العميق للسبائك الفائقة. تعتبر هذه العمليات مهمة بشكل خاص للسبائك الفائقة القائمة على النيكل لأن التشغيل التقليدي قد يكون صعبًا عندما تكون الثقوب صغيرة، أو عميقة، أو زاوية، أو تقع على أسطح جناحية منحنية.
الميزة | العملية الموصى بها | الغرض من التصنيع |
|---|---|---|
جذر الدلو | يتحكم في الملاءمة، وسطح التلامس، ودقة التجميع | |
وجه تثبيت الفوهة | التشغيل الآلي CNC | يضمن التثبيت المستقر ومحاذاة مسار الغاز |
ثقوب التبريد | EDM، الحفر العميق، أو الحفر بالليزر اعتمادًا على الهندسة | ينشئ مسارات تبريد محكومة لموثوقية مسار الغاز الساخن |
منطقة الغلاف والشق-Z | التشغيل الآلي CNC، لحام السطح الصلب، فحص السطح | يتحكم في مقاومة البلى، وهندسة الغلاف، وسلوك التلامس |
سطح الختم | التشغيل الآلي CNC وتشطيب السطح | يحسن أداء الختم وقابلية تكرار التجميع |
5. ما هي المعالجات اللاحقة المستخدمة لأجزاء القسم الساخن من طراز GE 9E؟
تعد المعالجة اللاحقة أمرًا بالغ الأهمية لمكونات القسم الساخن المخصصة من طراز GE 9E / 9171E. يخلق الصب أو التشكيل الشكل الأساسي، لكن الأداء النهائي يعتمد على الكثافة الداخلية، والبنية المجهرية، ودقة الأبعاد، وجودة الطلاء، وسلامة السطح.
تشمل طرق المعالجة اللاحقة الشائعة الضغط المتساوي القياس الساخن (HIP)، والمعالجة الحرارية، والطلاء الحاجز الحراري (TBC)، وطبقة الربط MCrAlY، والطلاء الواقي Al-Si، والطلاء المقاوم للأكسدة، ومعالجة السطح الصلب المقاومة للبلى. لمناطق الشق-Z، أو الغلاف، أو الختم المحددة، قد يتم أيضًا استخدام لحام السبائك الفائقة.
6. ما هو الفحص المطلوب لأجزاء GE 9E / 9171E المخصصة؟
تعتمد متطلبات الفحص على وظيفة الجزء ومواصفات العميل. بالنسبة لفوهات التوربينات، والدلاء، والريش، والأغطية، يجب أن يتحقق الفحص من الأبعاد، وكيمياء المواد، والعيوب الداخلية، وشقوق السطح، والبنية المجهرية، وجودة الطلاء، والوثائق النهائية.
توفر NewayAeroTech اختبار وتحليل المواد لأجزاء السبائك عالية الحرارة. قد تشمل التقارير النموذجية فحص CMM، والمسح الضوئي ثلاثي الأبعاد، وفحص الأشعة السينية، وفحص التصوير المقطعي المحوسب (CT)، وفحص الاختراق السائل (FPI)، والتحليل المعدني، وSEM/EDS، وتحليل التركيب الكيميائي، واختبار الشد، وفحص سمك الطلاء، والفحص البصري النهائي.
عنصر الفحص | الطريقة النموذجية | الغرض |
|---|---|---|
دقة الأبعاد | فحص CMM، المسح الضوئي ثلاثي الأبعاد | يتحقق من الجذر، والجنيح، والمنصة، والتثبيت، وميزات الختم |
عيوب الصب الداخلية | الأشعة السينية، CT، الفحص بالموجات فوق الصوتية | يكتشف المسامية، والانكماش، والشقوق، والشوائب |
شقوق السطح | FPI أو فحص الاختراق بالصبغة | يجد العيوب المفتوحة بعد الصب، أو اللحام، أو التشغيل، أو المعالجة الحرارية |
التحقق من المادة | مطياف، GDMS، ICP-OES، تحليل الكربون والكبريت | يؤكد درجة السبيكة والتحكم في العناصر الحرجة |
جودة الطلاء | سمك الطلاء، مراجعة الالتصاق، فحص السطح | يؤكد جودة سطح TBC، أو طبقة الربط، أو Al-Si، أو السطح الصلب |
7. ما هي المعلومات التي يجب على المشترين تقديمها قبل طلب عرض السعر؟
للحصول على عرض سعر دقيق لأجزاء توربينات الغاز GE 9E / 9171E، يجب على المشترين تقديم معلومات كافية لاختيار المواد، وتخطيط العملية، وتقييم الأدوات، وبدل التشغيل، ومراجعة الطلاء، وتخطيط الفحص.
المعلومات المطلوبة | لماذا هذا مهم |
|---|---|
موديل التوربين أو التطبيق | يؤكد ما إذا كان الجزء مخصصًا لـ GE 9E، أو 9171E، أو توربين غاز من الفئة E، أو منصة أخرى |
اسم الجزء والمرحلة | يوضح ما إذا كان الجزء فوهة مرحلة أولى، أو دلوًا، أو ريشة، أو غلافًا، أو بطانة، أو قطعة انتقال |
ملف CAD ثلاثي الأبعاد | يدعم مراجعة الهندسة، وتصميم الأدوات، وتخطيط التشغيل، وعرض الأسعار |
رسم ثنائي الأبعاد | يحدد التسامحات، ونقاط المرجع، وملاحظات الطلاء، ومعايير الفحص، والميزات الحرجة |
درجة المادة | يحدد مسار الصب، والمعالجة الحرارية، وصعوبة التشغيل، وتوافق الطلاء |
متطلبات المعالجة اللاحقة | يؤكد ما إذا كان HIP، أو المعالجة الحرارية، أو TBC، أو EDM، أو اللحام، أو المعالجة السطحية مطلوبًا |
متطلبات الفحص | يضمن تضمين تقارير CMM، أو الأشعة السينية، أو CT، أو FPI، أو المواد، أو الطلاء المطلوبة |
الكمية وهدف التسليم | يساعد في تقييم تكلفة الأدوات، وعملية الدفعة، ووقت التسليم، وتخطيط الإنتاج |
8. توصية هندسية عملية
بالنسبة لأجزاء القسم الساخن في توربينات الغاز GE 9E / 9171E، لا ينبغي للمشترين اختيار مسار تصنيع بناءً فقط على اسم الجزء. فقد تتطلب الفوهة، أو الدلو، أو الريشة، أو الغلاف، أو البطانة، أو قطعة الانتقال مواد مختلفة، وهياكل صب، وطرق تشغيل، وأنظمة طلاء، وخطط فحص اعتمادًا على مرحلتها وبيئة التشغيل.
لتسريع التقييم الفني، قم بتقديم موديل التوربين، واسم الجزء، وملف CAD ثلاثي الأبعاد، والرسم ثنائي الأبعاد، ودرجة المادة، ومتطلبات الطلاء، ومتطلبات المعالجة اللاحقة، ومعيار الفحص، والكمية. يمكن لـ NewayAeroTech مراجعة المكون والتوصية بمسار تصنيع عملي مخصص للسبائك الفائقة لتطبيقات توربينات الغاز من نوع GE 9E، وفئة 9171E، وغيرها من تطبيقات الفئة E.
تُستخدم أسماء GE 9E و 9171E فقط لوصف متطلبات تطبيق إطار التوربين. تركز NewayAeroTech على التصنيع المخصص لأجزاء السبائك الفائقة وفقًا للرسومات، والعينات، والمواصفات، ومتطلبات المشروع المقدمة من العميل.
