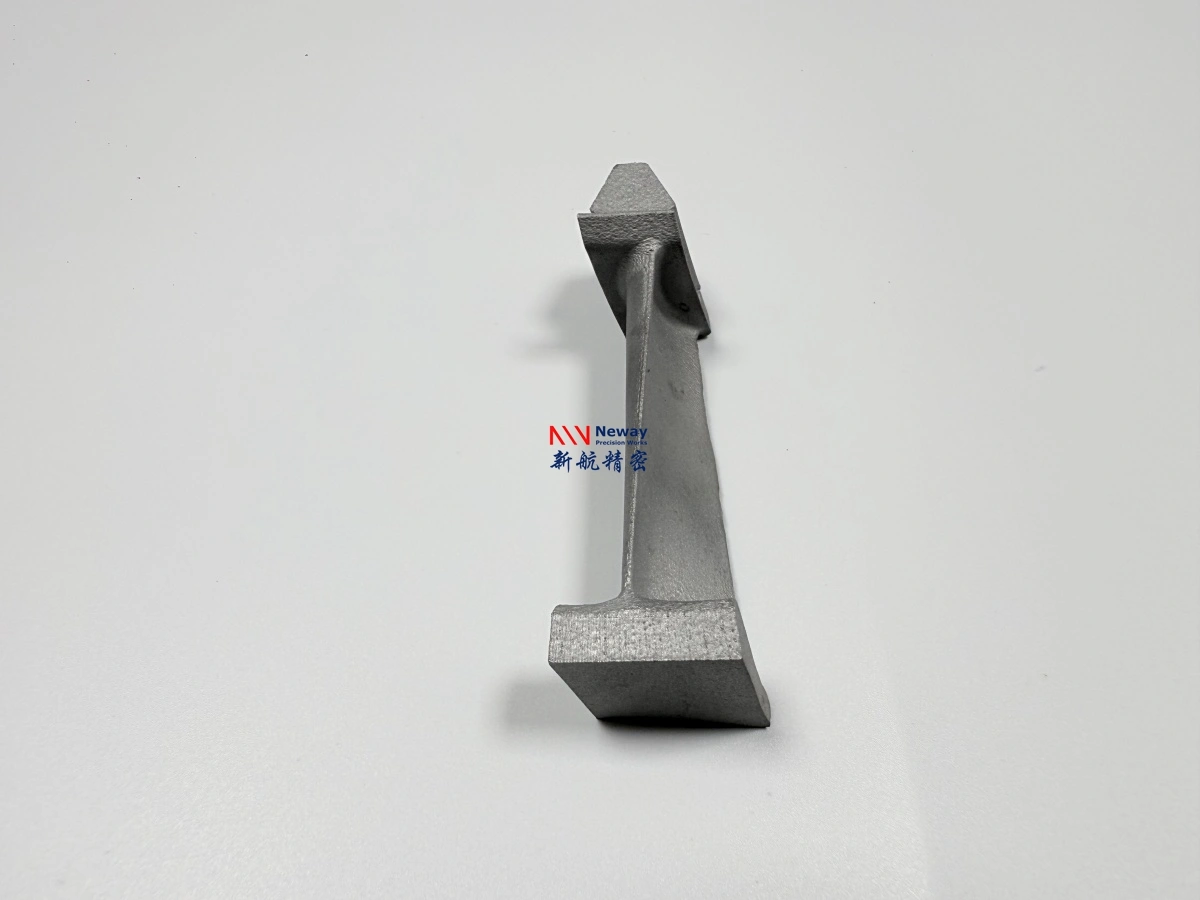

مسار الإصلاح بالكسوة الليزرية لأسطح التآكل في فوهة التوربين
يجب أن يبدأ طلب عرض السعر (RFQ) لإصلاح الكسوة الليزرية لأسطح التآكل في فوهة التوربين بالجزء التالف، وليس بآلة الكسوة. يحتاج المورد إلى معرفة ما إذا كان يمكن إعادة بناء المنطقة المتآكلة، وما إذا كانت المادة الأساسية سليمة، وأين ستزيل التشغيل النهائي الخام، وأي دليل فحص يثبت أن السطح مقبول بعد التراكم. بدون هذا الحدود، يمكن أن يصبح عرض الإصلاح سعر ترسيب غير محدد.
يمكن لـ NewayAeroTech مراجعة مشاريع الطباعة ثلاثية الأبعاد للسبائك الفائقة وإصلاح الكسوة الليزرية عندما يقدم المشترون الرسومات وصور العينات المستخدمة وخرائط التلف ومعلومات السبائك والهندسة المستهدفة ومتطلبات التشغيل ومعايير الفحص. بالنسبة لأجهزة فوهة التوربين، يجب أن يفصل عرض السعر مراجعة جدوى الإصلاح، والتراكم الموضعي، والتشغيل بعد الكسوة، والتشطيب السطحي، وأدلة الإصدار.
فحص الفوهة المتآكلة قبل الموافقة على الكسوة
بالنسبة لطلب عرض السعر هذا، يجب على المشترين أولاً وصف حالة التآكل والسطح الوظيفي الذي يتم إعادة بنائه. قد تحتوي فوهة التوربين على تآكل في سطح الختم، وعلامات احتكاك، وتآكل، وأكسدة موضعية، وفقدان طلاء، وتآكل ترددي، وحواف تالفة، أو علامات إصلاح سابقة. يمكن استعادة بعض التلف عن طريق التراكم الموضعي والتشغيل؛ بينما يشير تلف آخر إلى تشقق المعدن الأساسي، أو تشوه شديد، أو هندسة مفقودة تتطلب موافقة التصميم قبل مناقشة أي مسار إصلاح.
لا ينبغي معالجة العينة المستخدمة كهندسة تصميم نهائية عندما يكون التآكل قد غير السطح. يجب أن يوفر طلب عرض السعر الرسم النهائي المقصود، نظام البيانات المرجعية، والأسطح المقبولة. إذا كانت العينة فقط متاحة، يجب على المشترين وضع علامات على المناطق التي تمثل مراجع موثوقة والمناطق التي تآكلت بما يتجاوز القياس المباشر. يمكن لـ NewayAeroTech مراجعة حالة العينة، لكن يجب على المشتري الموافقة على الهندسة النهائية قبل بدء أعمال الإصلاح.
الفحص يحمي أيضًا عرض السعر من تغييرات النطاق المخفية. قد تكون هناك حاجة للتنظيف، وإزالة الطلاء، وفحص المعدن الأساسي، والتشغيل المسبق، والمزج الموضعي قبل الكسوة. إذا لم يتم تضمين هذه الخطوات، فقد يقوم المورد بعرض سعر وقت الترسيب فقط ويكتشف لاحقًا أن السطح غير جاهز للتراكم. يحدد طلب عرض السعر الواضح مرحلة التحضير قبل الكسوة ومرحلة القبول بعد التشغيل.
حالة العينة | قرار الإصلاح | دليل المشتري المطلوب تقديمه |
|---|---|---|
تآكل منتظم على سطح الختم | قد يدعم التراكم الموضعي إذا كان المعدن الأساسي سليماً. | خريطة عمق التآكل، الملف المستهدف، وبدل التشغيل النهائي. |
بقايا أكسدة أو طلاء | يحتاج إلى تنظيف ومراجعة السطح قبل الترسيب. | صور، تاريخ الطلاء إن وجد، ومسؤولية التنظيف. |
دلائل شبيهة بالشقوق | يتطلب فحصًا قبل قبول نطاق الإصلاح. | متطلبات الفحص FPI أو غيره وحدود الرفض. |
ملامح مشوهة أو مفقودة | قد يحتاج إلى إعادة بناء هندسي معتمد من المشتري. | رسم، نموذج CAD، وملامح لا تخضع للعينة. |
لا يمكن للمورد تقديم عرض سعر موثوق لمسار الإصلاح حتى يفصل المشتري بين التآكل القابل للإصلاح وفقدان الهندسة. هذا التمييز يحدد ما إذا كان المشروع عبارة عن وظيفة كسوة محلية، أو دراسة إعادة بناء للقطعة الأولى، أو طلب عرض سعر تصنيع جديد.
تحديد مادة الكسوة، وعمق التراكم، والمناطق المحظورة
تضيف الكسوة الليزرية مادة موضعياً، لكن طلب عرض السعر يجب أن يحدد أكثر من مجرد مسحوق السبيكة المطلوب. يحتاج المورد إلى المادة الأساسية، والمادة المودعة المستهدفة، وعمق التراكم، والتداخل المسموح به، وخام التشغيل النهائي، والأسطح التي يجب ألا تتلقى حرارة أو ترسيباً عشوائياً. إذا كانت السبيكة الأساسية غير معروفة، يجب على المشتري تحديد ما إذا كان التحقق من التركيب الكيميائي أو مراجعة المواد مطلوبًا قبل التقديم.
يجب ربط عمق التراكم بالتشغيل النهائي. قد يحتاج سطح ختم الفوهة المتآكل إلى كمية كافية من المواد المودعة للتنظيف بعد التشغيل، بينما قد تحتاج حافة مسار التدفق إلى ترميم أرق مع تحكم صارم في المزج. القليل جدًا من التراكم يمكن أن يترك علامات تآكل بعد القطع. الكثير من التراكم يمكن أن يزيد من وقت التشغيل، والمدخلات الحرارية، وخطر التشوه.
المناطق المحظورة مهمة بشكل خاص في أجهزة فوهة التوربين. قد تحتاج ميزات التبريد، والشفتات الرقيقة، والأسطح المطلية، ووجوه التجميع، والحواف الحادة إلى إخفاء أو مسارات نهج محكومة. يجب على المشتري وضع علامات على الميزات التي يجب أن تظل بدون لمس والأسطح التي قد يتسبب فيها الرش الزائد الموضعي أو لون الحرارة في مشاكل قبول.
يجب أيضًا ربط اختيار المواد بالسطح الوظيفي. قد يحتاج سطح التآكل إلى توافق مع المادة الأساسية والتشطيب النهائي، بينما قد يحتاج إصلاح الوجه الساخن إلى مقاومة الأكسدة واعتبارات التدوير الحراري. يمكن للمورد أن يوصي بمادة الكسوة فقط بعد أن يفهم وظيفة السطح، والتعرض، وحالة التشغيل النهائية.
حدود الكسوة | لماذا تؤثر على نطاق الإصلاح | تعليمات طلب عرض السعر |
|---|---|---|
المادة الأساسية | تتحكم في التوافق، المدخلات الحرارية، وافتراضات الفحص. | تقديم درجة السبيكة، السجل، أو طلب التحقق من المادة. |
سمك التراكم | يحدد وقت الترسيب وخام التشغيل بعد الكسوة. | ذكر عمق التآكل، السطح النهائي المستهدف، وبدل التنظيف. |
الميزات المحمية | تمنع الحرارة أو الترسيب من إتلاف المناطق الوظيفية. | وضع علامات على الثقوب، الحواف الرقيقة، المناطق المطلية، والأسطح المشطبة. |
حالة السطح النهائية | تفصل بين قبول حالة الكسوة وحالة التشغيل أو التلميع. | تحديد التشطيب، الفحص، وما إذا كان المزج مسموحًا به. |
التحكم في المدخلات الحرارية، والتخفيف، وإعادة التموضع في أجهزة الفوهة
إصلاح الكسوة الليزرية حساس للمدخلات الحرارية، والتخفيف، والتحكم في المسار، وإعادة تموضع الجزء. قد يكون سطح فوهة التوربين منحنيًا، ومتقطعًا بالحواف، وقريبًا من المقاطع الرقيقة، أو محاطًا بميزات تحد من وصول الشعلة. يجب أن يحدد طلب عرض السعر ما إذا كان يمكن تثبيت الجزء بشكل صارم، وما إذا كانت الأسطح قابلة للوصول من إعداد واحد، وما إذا كانت هناك حاجة لمواضع متعددة لمتابعة المنطقة المتآكلة.
يجب إدارة التخفيف والمناطق المتأثرة بالحرارة كجزء من طريقة الإصلاح. لا يحتاج المشتري إلى وصف كل معلمة آلة، لكن يجب أن يطلب ملاحظات العملية أو دليل القطعة الأولى عندما يكون السطح المُصلح حرجًا. إذا كان السطح قريبًا من جدار رقيق أو منطقة تم إصلاحها سابقًا، اذكر هذه الحالة قبل التقديم. قد يحتاج المورد إلى تعديل تسلسل الترسيب، واستراتيجية التمرير البيني، أو نقاط توقف الفحص.
إعادة التموضع غالبًا ما يتم التقليل من شأنها. يمكن أن يتطلب جزء من حلقة الفوهة أو مكون ذو صلة بالأجنحة العودة بدقة إلى البيانات المرجعية بعد الكسوة الموضعية، خاصة عندما يتم تشغيل السطح النهائي لاحقًا. إذا فقد المورد العلاقة بين التراكم والبيانات النهائية، فقد لا يتم تنظيف المادة المكسوة حيث يحتاجها الرسم. يجب على المشترين تقديم مراجع البيانات والسؤال عن كيفية تثبيت الجزء للترسيب والتشغيل.
ينتمي التنظيف قبل الإصلاح أيضًا إلى هذا القسم من عرض السعر. يمكن أن يؤثر الزيت، والأكسيد، والطلاء القديم، والحطام المدمج على جودة الترسيب. إذا توقع المشتري أن يقوم المورد بإزالة البقايا، فيجب أن يتضمن عرض السعر التنظيف والفحص قبل الكسوة. إذا أرسل المشتري أجزاء محضرة، فيجب ذكر معيار التحضير.
بالنسبة لإصلاحات القطعة الأولى الحرجة، اطلب صورًا أو سجلات فحص بعد التنظيف، بعد الكسوة، وبعد التشغيل. تظهر هذه المراحل ما إذا كان المسار المختار قابلًا للتكرار وما إذا كان خام الإصلاح يتم وضعه في المنطقة الصحيحة.

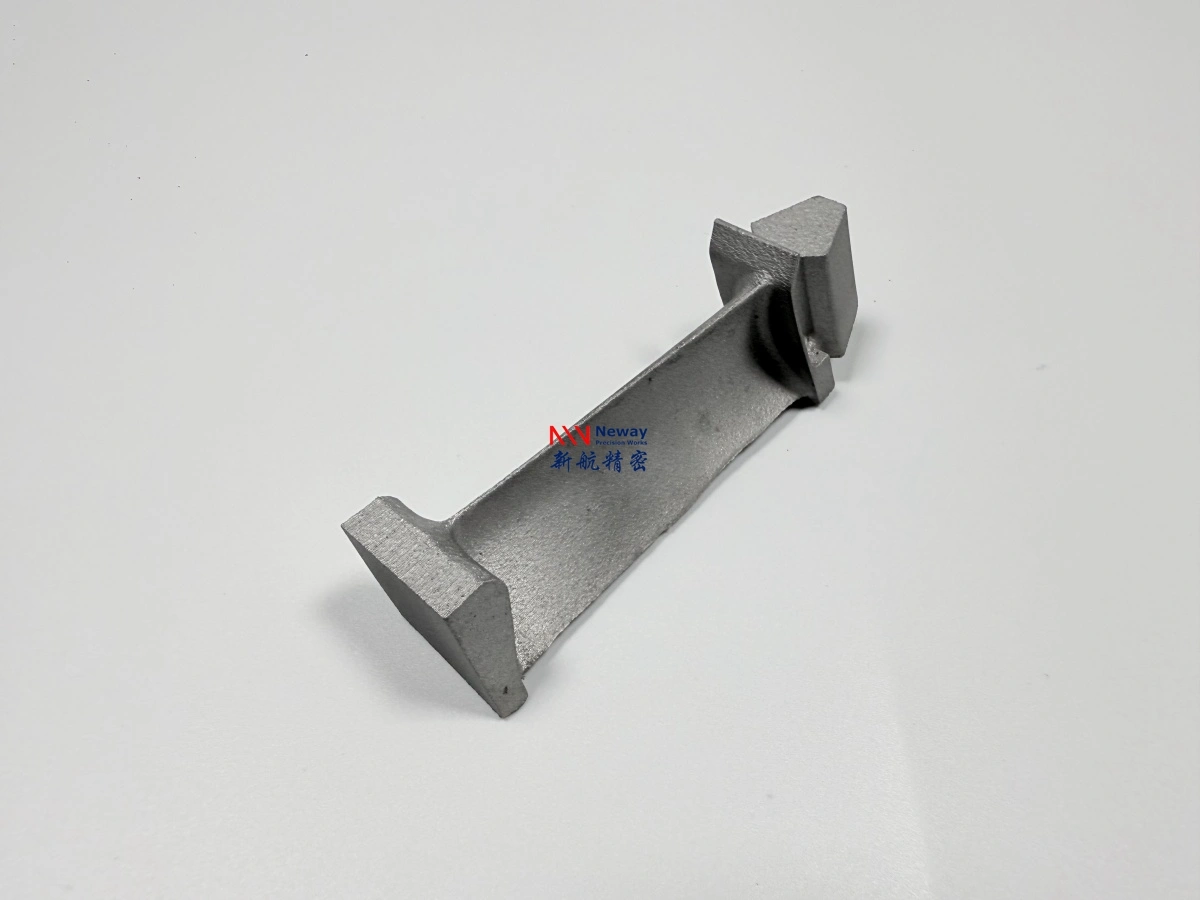

تشغيل وفحص سطح الفوهة المكسو
عادةً ما يتم قبول السطح المُصلح بعد التشغيل، وليس فور الترسيب. يجب أن يحدد طلب عرض السعر الأبعاد النهائية، ونظام البيانات المرجعية، وتشطيب السطح، وقواعد المزج المحلي، وأي ميزات يجب أن تظل بدون لمس من التشغيل. إذا كانت NewayAeroTech توفر التشغيل باستخدام الحاسب الآلي للسبائك الفائقة بعد الكسوة، يجب على المشتري إرسال الهندسة النهائية وقائمة ميزات الفحص.
للتشغيل بعد الكسوة مخاطره الخاصة. قد تقطع المادة المودعة بشكل مختلف عن المادة الأساسية، وقد تظهر الواجهة بين الأساس والكسوة على السطح إذا كان تخطيط الخام ضعيفًا. يجب أن يذكر عرض السعر ما إذا كان التشغيل فقط لاستعادة سطح الختم، أو مزج أخدود التآكل، أو قطع قطر، أو تحضير سطح تجميع. هذه عمليات مختلفة ذات احتياجات فحص مختلفة.
يجب أن يتحقق الفحص من منطقة الإصلاح والجزء المحيط. تشمل الأدلة الممكنة المراجعة البصرية، FPI، تقرير الأبعاد، فحص تشطيب السطح، مراجعة الصلادة أو المواد عند تحديدها، والاختبار غير المدمر إذا كان معيار المشتري يتطلبه. يجب أن يتم الفحص بعد التشغيل النهائي إلا إذا كان المشتري بحاجة إلى نقطة توقف وسيطة قبل القطع.
سؤال الإصدار | دليل مفيد | تفاصيل طلب عرض السعر |
|---|---|---|
هل غطت الكسوة المنطقة المتآكلة؟ | صور قبل وبعد وخريطة التراكم. | وضع علامات على طول الإصلاح، وعرضه، والخام المستهدف. |
هل استعاد التشغيل النهائي الهندسة؟ | تقرير CMM أو تقرير أبعاد على الميزات المختارة. | تقديم نظام البيانات وميزات القبول. |
هل المؤشرات السطحية مقبولة؟ | سجل FPI أو بصري بعد التشغيل. | تحديد منطقة الفحص ومرجع القبول. |
هل الفوهة المحيطة محمية؟ | مراجعة بصرية للمناطق المحظورة والأسطح المجاورة. | وضع علامات على الثقوب والحواف ومناطق الطلاء والمقاطع الرقيقة. |
يجب ألا ينتهي عرض الإصلاح عند الترسيب. يجب على المشترين طلب السلسلة الكاملة: استلام العينة، التنظيف، الفحص المسبق، الكسوة الموضعية، التشغيل بعد الكسوة، الفحص النهائي، وحالة الشحن. هذه السلسلة هي ما يجعل السطح المُصلح قابلاً للاستخدام في سير عمل الصيانة والإصلاح والتجديد الصناعي.
التحقق من القطعة الأولى لإصلاحات الفوهات المتكررة
يجب ألا تبدأ الإصلاحات المتكررة حتى تثبت القطعة الأولى أن مسار الإصلاح يعمل على التلف الفعلي. يمكن أن تظهر القطعة الأولى ما إذا كان التنظيف يزيل الطلاء القديم، وما إذا كان عمق التراكم كافيًا، وما إذا كان التشغيل يستعيد الملف المطلوب، وما إذا كان دليل الفحص عمليًا. إذا فشلت القطعة الأولى لأن حالة العينة أسوأ من المتوقع، يجب على المشتري والمورد مراجعة حدود الإصلاح قبل معالجة المزيد من الأجزاء.
قد تتضمن حزمة القطعة الأولى صور حالة العينة، وفحص ما قبل الإصلاح، وملاحظات مسار الكسوة، وصور بعد الكسوة، وتقرير التشغيل، و FPI، ودليل الأبعاد، وأي سجل تشطيب سطحي مطلوب من الرسم. يجب على المشترين تحديد السجلات التي تتكرر لكل جزء مُصلح والسجلات المطلوبة فقط للموافقة على المسار.
إذا كان الإصلاح لأجزاء ذات حالات مختلطة، يجب أن يتضمن طلب عرض السعر نظام فرز للاستلام. قد يحتاج التآكل الخفيف، والتآكل الشديد، وبقايا الطلاء، والتشوه، والدلائل الشبيهة بالشقوق إلى معالجة مختلفة. قد لا يناسب سعر الوحدة الواحدة كل حالة عينة. اطلب نطاقات قبول حتى يتمكن المورد من فصل الأجزاء القابلة للإصلاح عن الأجزاء التي تحتاج إلى مراجعة المشتري.
أرسل إلى NewayAeroTech صور الفوهة المتآكلة، والرسم الأصلي أو الهندسة المستهدفة، والمادة الأساسية، وخريطة منطقة الإصلاح، والأسطح المحظورة، ومتطلبات التشغيل، ومعيار الفحص، والكمية. يساعد طلب عرض السعر الكامل في تحديد ما إذا كانت الكسوة الليزرية، أو التصنيع البديل، أو دراسة إصلاح القطعة الأولى هي المسار المناسب.
