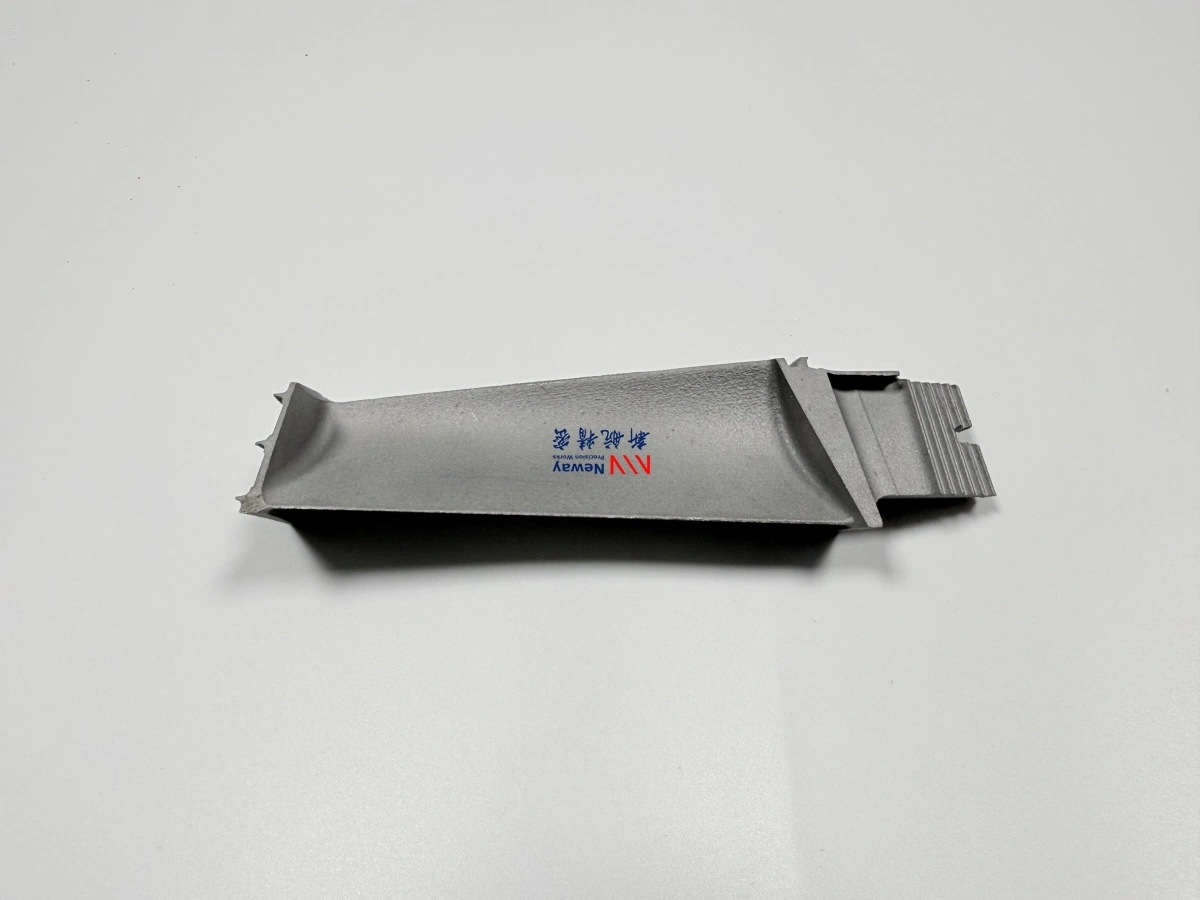

التفتيش بالأشعة المقطعية الصناعية لسبائك شفرات التوربينات ذات النواة الخزفية

يجب أن يحدد طلب عرض السعر (RFQ) لسبائك شفرات التوربينات ذات النواة الخزفية ما يجب أن يثبته التفتيش بالأشعة المقطعية. قد يحتاج المشترون إلى رؤية إزاحة النواة، سمك الجدار، انفتاح الممرات الداخلية، الخزف المتبقي، الانكماش، خطر الشوائب، أو عدم تطابق موضعي بين الهندسة الداخلية والخارجية. يمكن أن تكون الأشعة المقطعية قوية، لكنها تصبح باهظة الثمن وغامضة عندما لا يحدد طلب عرض السعر الميزات والمناطق وطريقة القبول وتقرير المخرجات.

يمكن لشركة NewayAeroTech دعم اختبار وتحليل المواد لسبائك الشفرات عندما يقدم المشترون الرسم والنموذج ومسار السباكة وملاحظات النواة الخزفية ومناطق التفتيش وحالة التسليم ومتطلبات القبول. بالنسبة لشفرات توجيه الفوهة أو قطاع الشفرة الثابتة، يجب أن تربط خطة الأشعة المقطعية الهندسة الداخلية للتبريد بشكل الجناح المسبوك والمنصة وسطح الختم ونطاق التشغيل الآلي.

قرر ما يجب أن تثبته الأشعة المقطعية قبل المسح

بالنسبة لطلب عرض السعر هذا، يجب على المشترين أولاً تحديد ما إذا كانت الأشعة المقطعية مستخدمة للتحقق من القطعة الأولى، أو فحص الدفعات المتكررة، أو التحقيق في العيوب، أو تطوير العملية. قد تحتاج القطعة الأولى إلى مراجعة أوسع بالأشعة المقطعية لتأكيد موضع النواة الخزفية وهندسة الممرات الداخلية. قد تحتاج الدفعة المتكررة فقط إلى مناطق محددة إذا كان المشتري قد وافق بالفعل على مسار السباكة. قد يركز التحقيق في العيوب على منطقة مشبوهة واحدة بدلاً من الشفرة بأكملها.

يجب على المشتري تقديم نموذج CAD أو رسم يحدد الممرات الداخلية وأهداف سمك الجدار ومناطق القياس والأسطح التي سيتم تشغيلها آليًا بعد السباكة. إذا كانت الهندسة الداخلية مملوكة أو غير منشورة بالكامل، فلا يزال بإمكان المشتري تقديم مقاطع أو مناطق فحص خاضعة للرقابة. يحتاج المورد إلى معلومات كافية لمواءمة قياسات الأشعة المقطعية مع سؤال القبول.

تعتمد دقة الأشعة المقطعية ومساحة المسح وتفاصيل التقرير على حجم الجزء وحجم الميزة. يتطلب قطاع الشفرة ذو الجدران الرقيقة وممرات التبريد الصغيرة تخطيط مسح مختلف عن رأس المنصة الصلبة. يجب أن يذكر طلب عرض السعر أصغر ميزة يجب مراجعتها ومنطقة الاهتمام وما إذا كان المشتري يتوقع قيمًا أبعادية أو شرائح بصرية أو خريطة انحراف أو تعليقات نجاح/فشل فقط.

طلب الأشعة المقطعية الذي يقول فقط امسح الشفرة قد ينتج صورًا ولكن ليس دليل إصدار مفيد. يجب على المشترين تحديد القرار الذي سيتم اتخاذه من المسح قبل عرض التفتيش.

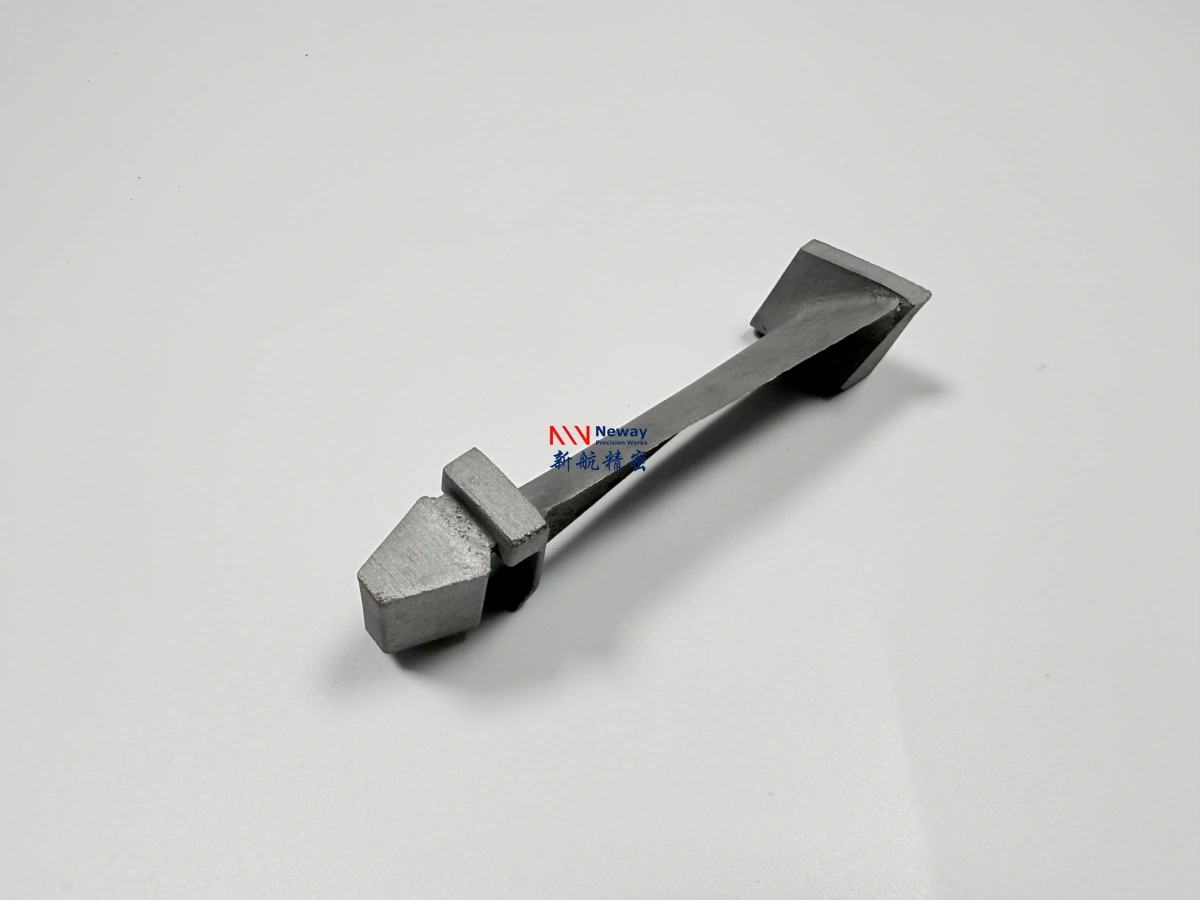

رسم خريطة إزاحة النواة الخزفية وخطر سمك الجدار

يتحكم موضع النواة الخزفية في الممرات الداخلية التي تجعل العديد من شفرات التوربينات قابلة للتصنيع. إذا تحركت النواة، يمكن أن تظهر الشفرة جدارًا رقيقًا موضعيًا، وشكل ممر تبريد غير متساوٍ، وأقسام مسدودة، أو عدم تطابق بين القناة الداخلية والجناح الخارجي. الأشعة المقطعية ذات قيمة لأنها يمكنها مراجعة الهندسة الداخلية دون قطع الجزء.

يجب أن يحدد طلب عرض السعر أقسام سمك الجدار حسب ارتفاع الجناح وموضع الوتر وانتقال المنصة والحافة الأمامية والحافة الخلفية وأي انعطافات عالية الخطورة في الممر. نادرًا ما تكون قيمة جدار أدنى واحدة كافية. يحتاج المورد إلى معرفة مكان تطبيق القيمة وما إذا كان المشتري يريد سمكًا مقاسًا عند النقاط أو خرائط مقطع أو مقارنة انحراف لوني مقابل الهندسة الاسمية.

يجب أيضًا تفسير إزاحة النواة في سياق التصنيع. قد تكون الحركة الصغيرة في جيب داخلي غير حرج مقبولة، بينما قد تمنع الحركة المماثلة بالقرب من ممر الحافة الأمامية الرقيق الإصدار. يجب على المشتري تحديد المناطق الحرجة وغير الحرجة حتى لا يعامل تقرير الأشعة المقطعية كل انحراف بنفس الأهمية.

إذا تم تشغيل الشفرة آليًا بعد السباكة، يجب ربط بيانات الأشعة المقطعية ببدل التشغيل الآلي. قد يزيل سطح المنصة أو سطح الختم المواد ويغير حالة الجدار المحلي النهائية. يجب أن يذكر طلب عرض السعر ما إذا كانت الأشعة المقطعية تحدث قبل التشغيل الآلي أو بعده أو في كلتا المرحلتين للقطعة الأولى. يؤثر هذا الاختيار على كيفية تفسير موضع النواة.

فصل مسؤوليات الأشعة المقطعية والأشعة السينية وفحص الجسيمات الفلورية وقياس الإحداثيات

لا ينبغي أن يُطلب من الأشعة المقطعية استبدال كل طريقة فحص. يمكن للأشعة السينية مراجعة المؤشرات الداخلية للسباكة، ويمكن لفحص الجسيمات الفلورية مراجعة المؤشرات السطحية بعد التنظيف أو التشغيل الآلي، ويمكن لقياس الإحداثيات التحقق من الهندسة الخارجية والمراجع والأسطح المشغلة آليًا. تكون الأشعة المقطعية أقوى عندما يحتاج المشتري إلى دليل ثلاثي الأبعاد للممرات الداخلية أو سمك الجدار. يخصص طلب عرض السعر العملي كل طريقة للحالة التي يمكنها إثباتها فعليًا.

بالنسبة لسبائك شفرات التوربينات، قد تُستخدم الأشعة المقطعية على قطع أولى مختارة لتأكيد نتيجة النواة الخزفية، بينما قد تظل الأشعة السينية طريقة المراجعة المنتظمة للعيوب الداخلية لمناطق محددة. قد يحدث فحص الجسيمات الفلورية بعد إزالة البوابة والتشغيل الآلي. قد يؤكد قياس الإحداثيات المنصة والأسطح المختومة وميزات التثبيت وأقسام الجناح. يكون الجمع بين الطرق مفيدًا عندما يكون لكل طريقة مسؤولية محددة.

يجب على المشتري أيضًا تحديد التسلسل. يمكن للأشعة المقطعية قبل التشغيل الآلي إثبات موضع النواة والهندسة الداخلية الإجمالية؛ يمكن للأشعة المقطعية بعد التشغيل الآلي الكشف عما إذا كانت إزالة المخزون النهائي تؤثر على الجدران المحلية. يمكن لفحص الجسيمات الفلورية بعد التشغيل الآلي كشف المؤشرات السطحية التي لم تكن مرئية في وقت سابق. يثبت قياس الإحداثيات بعد التشغيل الآلي القبول الخارجي. يجب على طلب عرض السعر تسمية التسلسل حتى يتمكن المورد من تقديم عرض للمعالجة والجهود المطلوبة بشكل صحيح.

يمكن أن يخلق تسلسل التفتيش نقاط توقف. إذا كان يجب قبول الأشعة المقطعية قبل بدء التشغيل الآلي، فقل ذلك. إذا كان يمكن أن يستمر التشغيل الآلي أثناء مراجعة سجلات الأشعة المقطعية، فقل ذلك أيضًا. لا يمكن للمورد جدولة الشفرة بذكاء ما لم يكن الدليل الذي يمنع العملية التالية واضحًا.

تحديد تنسيق تقرير الأشعة المقطعية لمراجعة المشتري

يمكن أن يتضمن تقرير الأشعة المقطعية الصور الخام والشرائح المحددة وخرائط سمك الجدار والبيانات البعدية وتراكبات الانحراف وملاحظات العيوب ولقطات شاشة للمناطق المشبوهة. يجب أن يذكر طلب عرض السعر ما يحتاجه المشتري فعليًا للمراجعة الداخلية. قد يحتاج فريق المشتريات فقط إلى دليل نجاح/فشل، بينما قد يحتاج فريق الهندسة إلى مناظر مقطعية في محطات مسماة.

يجب أن يتطابق تنسيق التقرير مع معيار القبول. إذا كان سمك الجدار هو الاهتمام الرئيسي، فاطلب المقاطع المقاسة والقيم الدنيا في المواقع المحددة. إذا كان انفتاح الممر هو الاهتمام، فاطلب مناظر مقطعية عبر الممر ومواقع الانسداد المحددة. إذا كانت إزاحة النواة هي الاهتمام، فاطلب مقارنة مقابل خط مركز الممر الاسمي أو توزيع سمك الجدار.

يجب مناقشة ملكية البيانات وتنسيق الملف قبل المسح. بعض المشترين يريدون تقارير PDF فقط؛ آخرون يحتاجون إلى بيانات ثلاثية الأبعاد أو حزم صور أو لقطات شاشة لمراجعة التصميم. قد تكون مجموعات بيانات الأشعة المقطعية الكبيرة صعبة النقل وقد تتطلب معالجة محكومة. يجب على طلب عرض السعر تسمية التسليم المتوقع حتى يتمكن المورد من تسعير وقت معالجة المسح وإعداد التقارير بدقة.

بالنسبة لسبائك شفرات القطعة الأولى، يجب ربط تعليقات التقرير بقرارات التصنيع. إذا أظهرت الأشعة المقطعية إزاحة النواة بالقرب من المنصة، قد يحتاج المورد إلى ضبط تجميع الشمع ودعم النواة وعملية القالب أو معالجة المعالجة الحرارية. إذا أظهرت الأشعة المقطعية هندسة داخلية مقبولة، يمكن للمشتري أن يقرر ما إذا كانت الدفعات المستقبلية بحاجة إلى أشعة مقطعية كاملة أو محددة أو أشعة سينية أو مراجعة قائمة على أخذ العينات.

التحقق من القطعة الأولى بالأشعة المقطعية لإصدار سبيكة الشفرة

يجب أن يجيب التحقق من القطعة الأولى بالأشعة المقطعية عما إذا كان مسار السباكة يمكنه إنتاج الهندسة الداخلية المطلوبة لتصميم الشفرة بشكل متكرر. لا ينبغي للمشتري مراجعة صورة مسح نظيفة واحدة فقط. يجب مقارنة المسح بالمناطق الوظيفية: ممر الحافة الأمامية، ممر الحافة الخلفية، انتقال المنصة، الأسطح المشغلة آليًا، وأي ميزات تبريد تؤثر على التشطيب النهائي.

قد تتضمن حزمة القطعة الأولى تقرير الأشعة المقطعية ومراجع الأشعة السينية أو فحص الجسيمات الفلورية وبيانات قياس الإحداثيات للأسطح الخارجية وسجل المواد وملاحظات حول أي تصحيح لمسار السباكة. إذا تم إنتاج الجزء عن طريق الصب بالاستثمار الفراغي، يجب أن تربط الحزمة تصميم النواة وتنظيف السباكة وبدل التشغيل الآلي ونتائج التفتيش بدلاً من معاملة الأشعة المقطعية كاختبار منفصل.

يجب الاتفاق على فحص الدفعات المتكررة بعد مراجعة القطعة الأولى. قد يحتفظ بعض المشترين بالأشعة المقطعية لكل جزء عندما تكون الممرات حرجة. قد يستخدم آخرون الأشعة المقطعية للقطع الأولى والعينات عالية المخاطر، مع دعم الأشعة السينية وفحص الجسيمات الفلورية وقياس الإحداثيات للإصدار المنتظم. يجب على طلب عرض السعر تحديد النهج المتكرر المقصود أو أن يطلب من المورد اقتراح واحد بعد مراجعة أدلة القطعة الأولى.

أرسل إلى NewayAeroTech رسم الشفرة ونموذج CAD ومعلومات الممر الداخلي ومناطق سمك الجدار ومعيار التفتيش وحالة التسليم ومرحلة التشغيل الآلي وتنسيق التقرير. يسمح طلب عرض السعر الكامل للأشعة المقطعية للمورد بتقديم أدلة تفتيش تدعم إصدار السبيكة بدلاً من مجرد إنتاج صور المسح.
